Linha LMF_UU - Rolamento Bucha Linear com Flange

Rolamento Bucha Linear Flangeado LMF-UU G-Motion – Precisão e Estabilidade para Máquinas CNC e Impressoras 3D

O Rolamento Linear Flangeado LMF-UU da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos. Sua construção com flange circular de fixação facilita a integração em estruturas mecânicas, oferecendo uma solução para máquinas CNC, impressoras 3D, equipamentos automatizados e sistemas industriais de posicionamento.

O Rolamento LMF-UU utiliza um sistema interno de esferas que reduz a resistência ao movimento entre o componente e o eixo linear, permitindo deslocamentos controlados, operação silenciosa e movimentação com baixo atrito.

Uma de suas principais características é a flange de montagem com quatro furos de fixação, que permite instalar o componente diretamente em estruturas e plataformas móveis compatíveis, facilitando sua integração em diferentes projetos mecânicos.

Disponível em oito tamanhos, com diâmetros internos de 8 a 40 mm, o Rolamento Linear LMF-UU oferece diferentes opções dimensionais para atender aplicações que necessitam de deslocamento linear guiado, estabilidade e eficiência mecânica.

Sistema de Esferas para Movimentação Linear com Baixo Atrito

O Rolamento Linear LMF-UU utiliza elementos rolantes esféricos para permitir o deslocamento do componente ao longo de um eixo cilíndrico.

Nesse sistema, as esferas trabalham em contato com a superfície do eixo, proporcionando movimentação por rolamento e reduzindo a resistência mecânica associada ao deslizamento.

Essa tecnologia permite obter movimentos suaves, com baixo atrito e reduzido nível de ruído, características importantes em equipamentos que realizam deslocamentos frequentes e repetitivos.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003, demonstrando as características de baixo atrito da linha.

A redução da resistência ao movimento favorece o funcionamento dos mecanismos de deslocamento e pode contribuir para diminuir os esforços exigidos do sistema de acionamento, conforme as condições de carga e montagem.

O Rolamento LMF-UU também apresenta diferentes configurações internas de circulação das esferas, com quatro a seis circuitos conforme o tamanho selecionado.

Essa construção permite atender diferentes necessidades de movimentação, respeitando os limites de carga e as especificações dimensionais de cada modelo.

Construção com Flange Circular para Fixação

Uma das principais características do Rolamento Bucha Linear LMF-UU é sua construção flangeada, que diferencia o componente dos rolamentos lineares cilíndricos convencionais da Série LM.

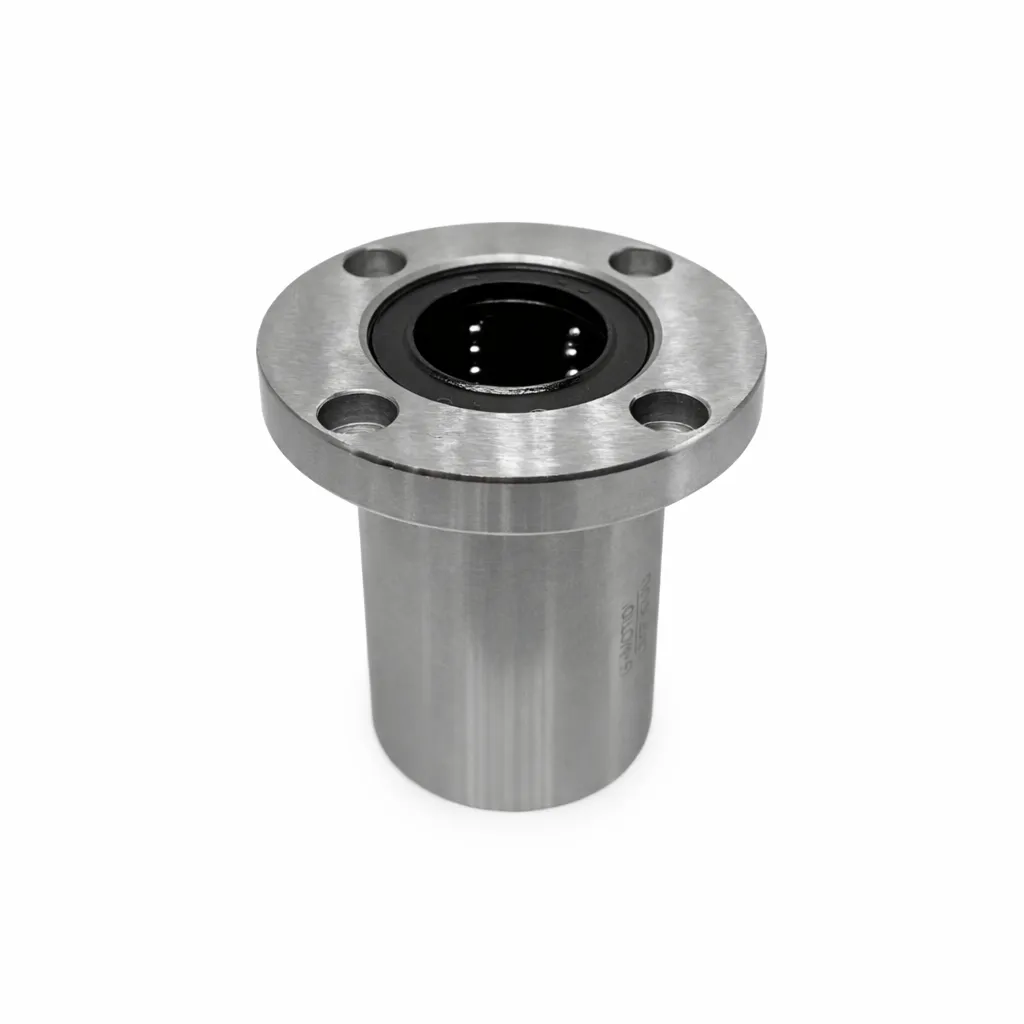

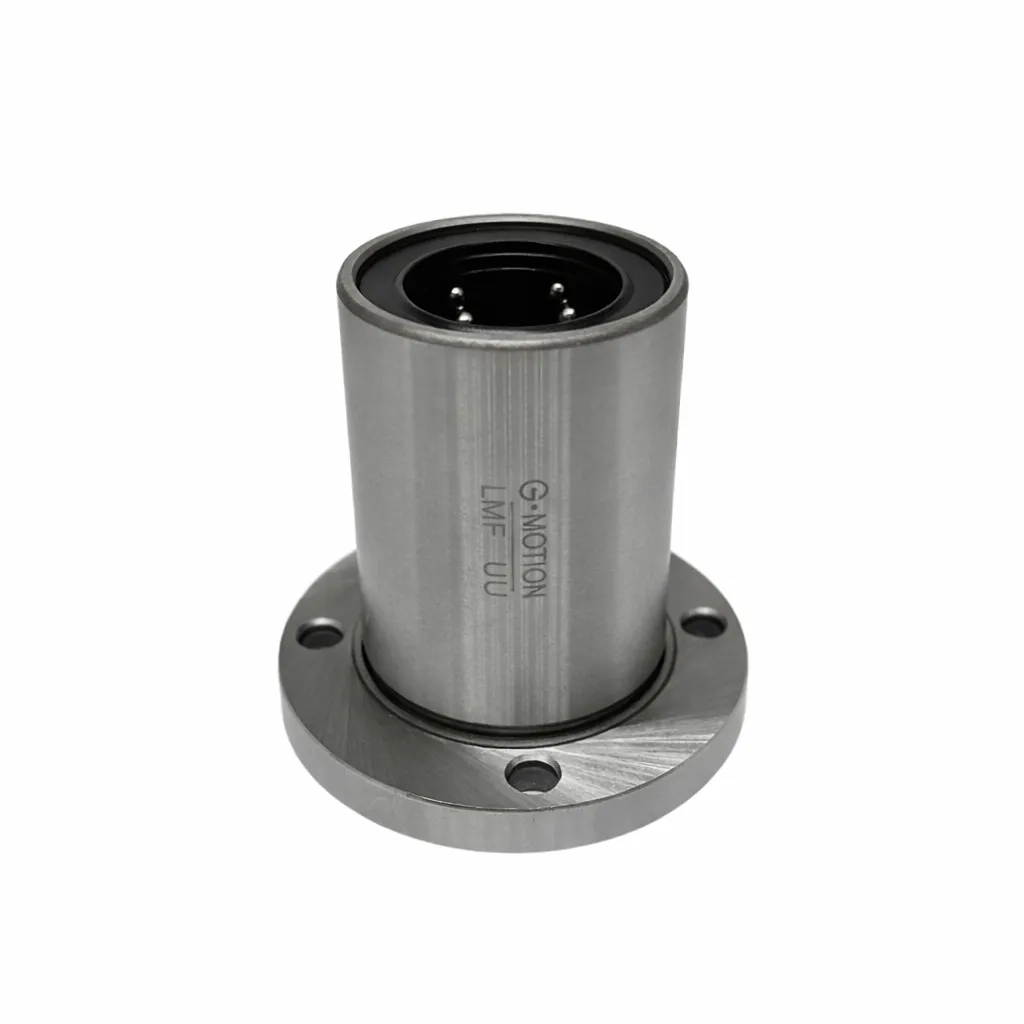

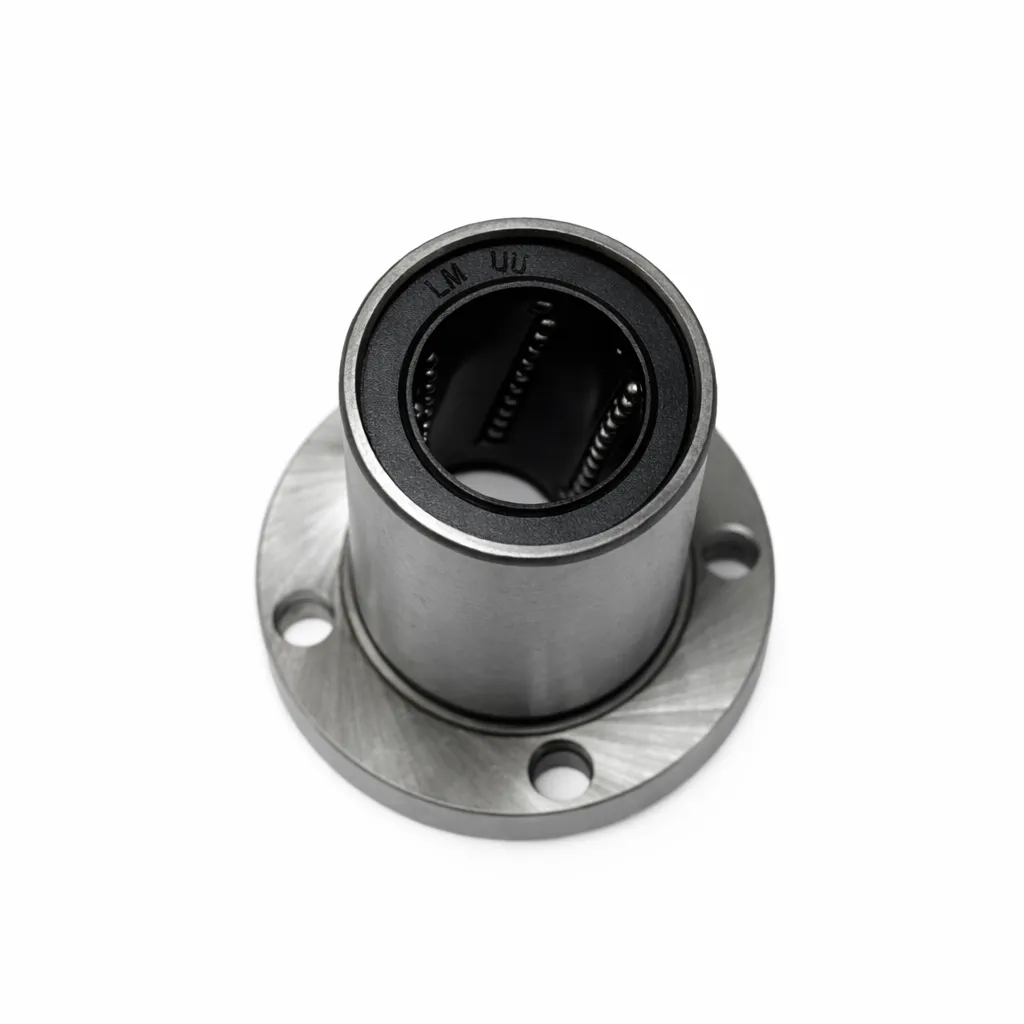

O modelo possui uma flange circular integrada ao corpo do rolamento, com quatro furos distribuídos ao redor do eixo central.

Essa configuração permite realizar a fixação mecânica diretamente em estruturas, placas e plataformas móveis, oferecendo uma interface de montagem adequada para diferentes projetos.

A flange facilita a integração do rolamento em equipamentos nos quais é necessário conectar o sistema de movimentação linear a uma superfície de fixação.

A linha apresenta diâmetros externos de flange entre 32 e 96 mm, conforme o modelo, permitindo selecionar a configuração de acordo com o espaço disponível e as características da estrutura mecânica.

Os pontos de fixação seguem diferentes dimensões de furação, que devem ser verificadas no catálogo técnico durante a seleção dos parafusos e o desenvolvimento do projeto.

A montagem correta deve considerar o alinhamento entre o rolamento e o eixo, a preparação da superfície de apoio e a distribuição dos esforços mecânicos durante a operação.

Diferentes Diâmetros para Cada Aplicação

A linha de Rolamentos Lineares Flangeados LMF-UU G-Motion contempla os modelos LMF8UU, LMF10UU, LMF12UU, LMF16UU, LMF20UU, LMF25UU, LMF30UU e LMF40UU.

Cada modelo apresenta características dimensionais específicas, incluindo diâmetro interno, diâmetro externo, comprimento total, dimensões da flange e capacidade de carga.

O LMF8UU, por exemplo, possui diâmetro interno de 8 mm, diâmetro externo do corpo de 15 mm e comprimento de 24 mm, apresentando dimensões adequadas para sistemas compactos de movimentação.

Já o LMF40UU possui diâmetro interno de 40 mm, diâmetro externo de 60 mm e comprimento total de 80 mm, oferecendo uma configuração para projetos que necessitam de componentes de maiores dimensões.

A disponibilidade de diferentes tamanhos permite selecionar o rolamento conforme o diâmetro do eixo utilizado e os requisitos de montagem do equipamento.

A escolha correta deve considerar as dimensões do eixo, o espaço disponível, as características de carregamento e a precisão exigida pela aplicação.

Além disso, é importante avaliar a compatibilidade entre o rolamento e o alojamento mecânico, garantindo que o componente seja instalado de maneira adequada.

Capacidade de Carga e Estabilidade no Movimento

O Rolamento Linear LMF-UU foi desenvolvido para atender diferentes necessidades de movimentação e carregamento em sistemas de eixos lineares.

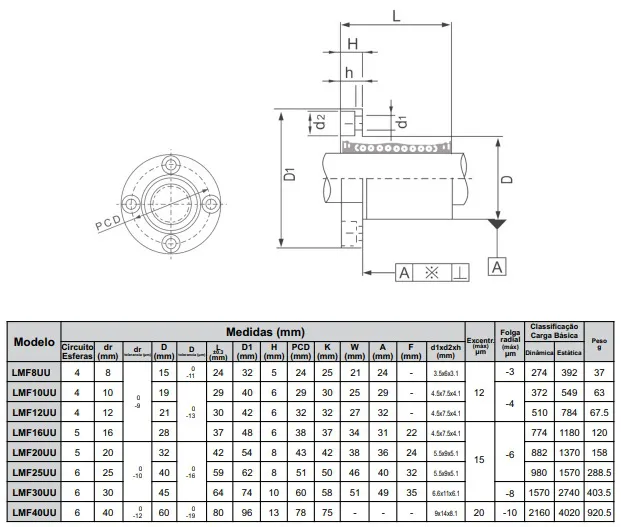

A tabela dimensional da G-Motion apresenta classificações de carga dinâmica básica e carga estática básica específicas para cada modelo, permitindo utilizar esses valores como referência durante o dimensionamento mecânico.

A capacidade de carga dinâmica está relacionada às condições de carregamento durante a movimentação, enquanto a capacidade estática é utilizada na avaliação dos esforços suportados pelo componente em condições estáticas.

A seleção do rolamento deve considerar a intensidade e a direção das cargas, a velocidade de deslocamento, a frequência de operação e as condições de montagem.

O correto posicionamento dos rolamentos também influencia o funcionamento do conjunto, especialmente em sistemas que utilizam dois ou mais componentes para orientar uma estrutura móvel.

Quando corretamente selecionado e instalado, o Rolamento LMF-UU oferece condições favoráveis para uma movimentação estável, suave e confiável.

Aplicações em Impressoras 3D

O Rolamento Linear Flangeado LMF para Impressora 3D pode ser utilizado em sistemas de movimentação que empregam eixos cilíndricos para orientar o deslocamento dos componentes móveis.

Em impressoras 3D, esses rolamentos podem integrar mecanismos responsáveis pela movimentação de mesas, suportes e conjuntos de posicionamento.

Sua construção flangeada facilita a instalação em plataformas e estruturas projetadas para receber componentes de movimentação linear com fixação frontal.

O sistema de esferas proporciona baixo atrito durante os deslocamentos, contribuindo para reduzir a resistência encontrada pelo mecanismo de acionamento.

Essa característica é importante em equipamentos que realizam movimentos frequentes e necessitam de estabilidade durante o processo de impressão.

A seleção deve considerar as dimensões dos eixos, a massa dos componentes móveis, a velocidade de movimentação e as características de montagem.

O alinhamento adequado entre os rolamentos e os eixos é fundamental para preservar as condições de funcionamento e evitar desgastes prematuros.

Aplicações em Máquinas CNC e Automação Industrial

Além das impressoras 3D, o Rolamento Linear Flangeado LMF-UU pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão máquinas CNC, equipamentos de gravação, máquinas de corte, dispositivos de montagem, mesas de posicionamento, equipamentos de inspeção e sistemas automatizados de transporte.

Em máquinas CNC, o rolamento pode integrar mecanismos auxiliares de movimentação, sistemas de posicionamento e dispositivos que utilizam eixos cilíndricos de guia.

Sua configuração com flange permite realizar a conexão mecânica diretamente em estruturas compatíveis, facilitando a integração do componente ao equipamento.

Em sistemas de automação industrial, pode ser empregado em dispositivos de avanço linear, mecanismos de deslocamento e plataformas móveis.

A variedade de diâmetros disponíveis favorece sua utilização em projetos mecânicos de diferentes dimensões, respeitando os requisitos de carga e precisão.

Baixo Ruído e Eficiência na Movimentação Linear

O baixo atrito é uma das características mais importantes dos rolamentos lineares utilizados em sistemas de movimentação industrial.

No modelo LMF-UU, o contato por rolamento das esferas permite reduzir a resistência ao deslocamento e proporcionar movimentos suaves.

A linha também apresenta baixo nível de ruído operacional, característica relevante para equipamentos automatizados, dispositivos de posicionamento e mecanismos que realizam deslocamentos repetitivos.

A redução do atrito pode favorecer a eficiência mecânica do conjunto, diminuindo as perdas relacionadas à resistência ao movimento.

Esses benefícios dependem das condições reais de instalação, das características do eixo e dos esforços aplicados durante o funcionamento.

A combinação entre movimentação suave, baixo atrito, construção flangeada e diferentes opções dimensionais torna o Rolamento LMF-UU uma alternativa para projetos industriais que exigem integração mecânica e deslocamento linear controlado.

Cuidados na Instalação e Manutenção

A instalação correta do Rolamento Linear Flangeado LMF-UU é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade dimensional entre o rolamento, o eixo linear e a estrutura de fixação.

A flange deve ser instalada em uma superfície adequada, respeitando as dimensões dos furos e o posicionamento do conjunto.

O alinhamento entre os rolamentos também deve ser considerado, especialmente em aplicações que utilizam múltiplos componentes para orientar o movimento de uma mesma estrutura.

Desalinhamentos podem gerar esforços adicionais sobre as esferas, aumento da resistência ao deslocamento e desgaste prematuro.

O catálogo técnico da G-Motion recomenda evitar ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior do rolamento, pois esses contaminantes podem comprometer o funcionamento.

Também é necessário respeitar a faixa de temperatura de trabalho, estabelecida entre -20 °C e +80 °C, evitando condições que possam danificar os componentes internos.

A manutenção deve considerar inspeções periódicas, limpeza e condições adequadas de lubrificação, conforme as exigências do conjunto mecânico.

Por que escolher o Rolamento Linear Flangeado LMF-UU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes que atendem diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Rolamento Bucha Linear com Flange LMF-UU combina sistema de esferas, baixo coeficiente de atrito, construção flangeada e diferentes capacidades de carga, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção.

Sua flange circular com quatro furos proporciona uma interface de fixação para estruturas compatíveis, enquanto o sistema de rolamento de esferas favorece movimentos suaves e operação com baixo nível de ruído.

A disponibilidade de modelos para eixos de 8 a 40 mm permite selecionar a configuração de acordo com as características dimensionais e mecânicas de cada projeto.

Para fabricantes de impressoras 3D, máquinas CNC e equipamentos automatizados, a utilização de rolamentos adequadamente dimensionados contribui para desenvolver sistemas de movimentação mais estáveis e confiáveis.

Conheça a linha de Rolamentos Lineares Flangeados LMF-UU G-Motion e encontre a solução ideal para proporcionar fixação prática, movimentação suave e eficiência aos sistemas de eixos lineares da sua máquina CNC, impressora 3D ou equipamento industrial.
