Linha SC30LUU - Pillow Block Longo 30 mm para Eixo Linear

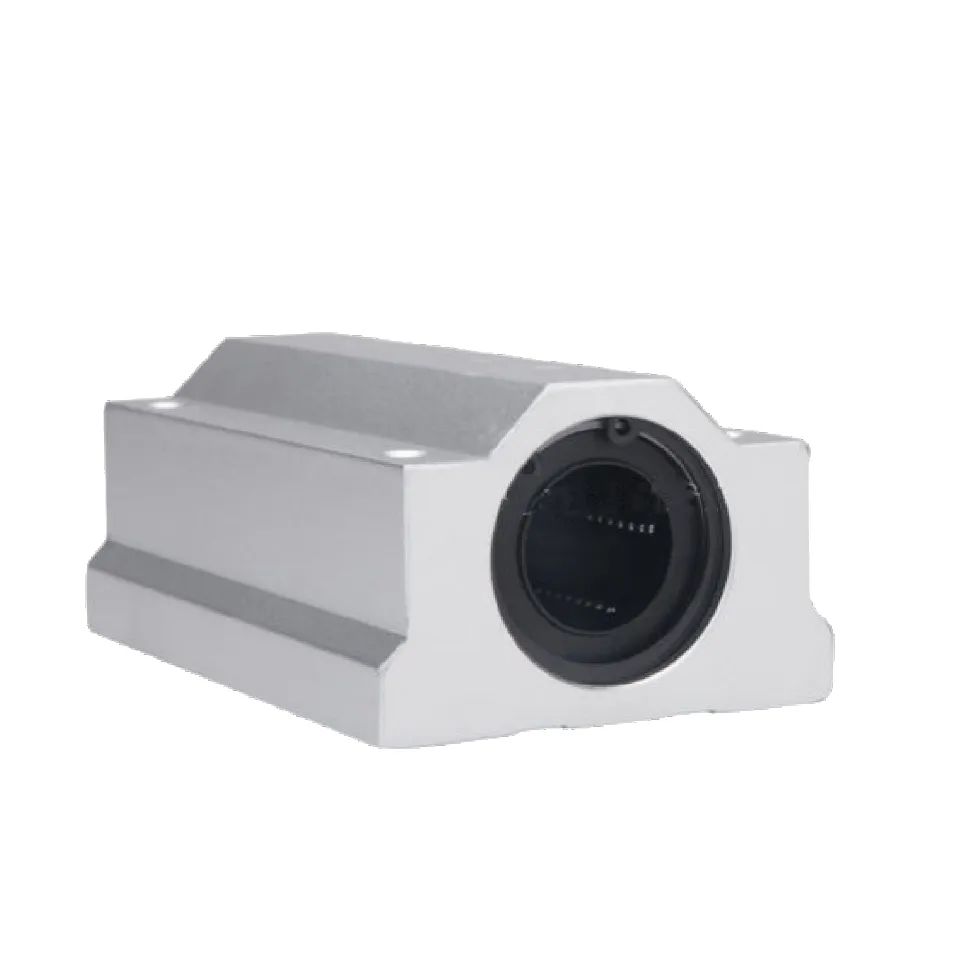

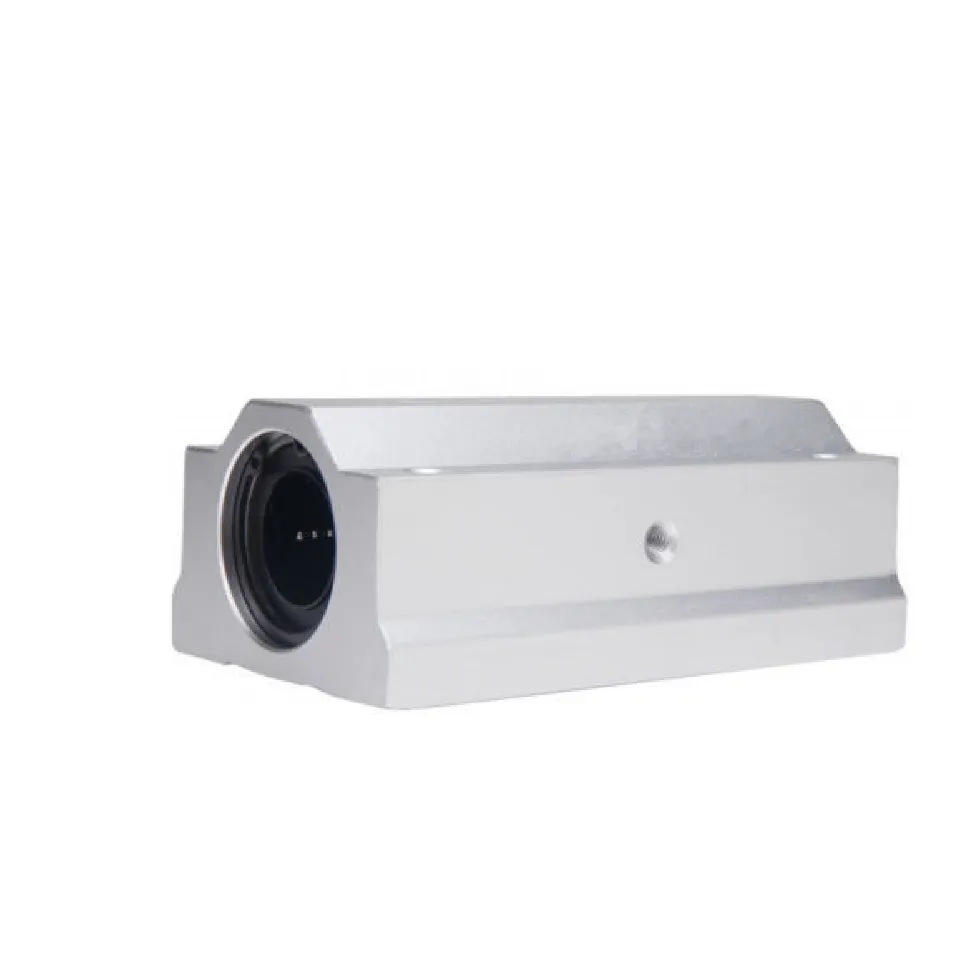

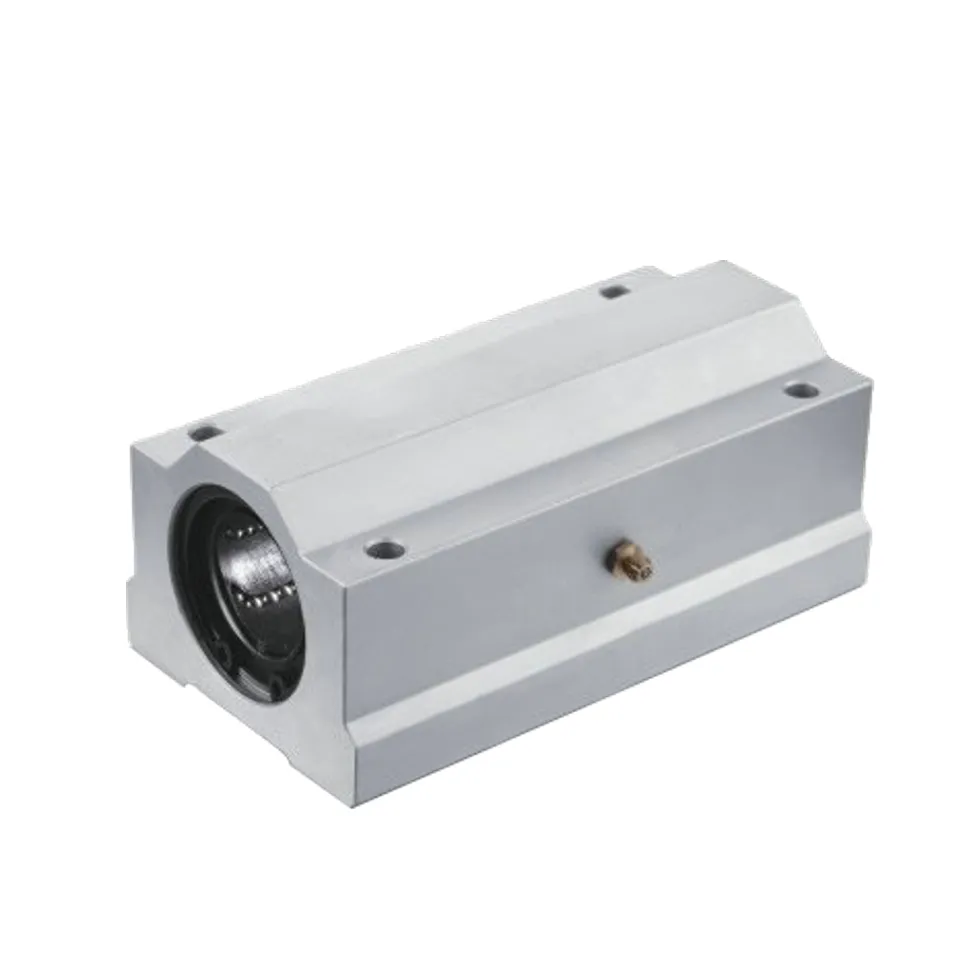

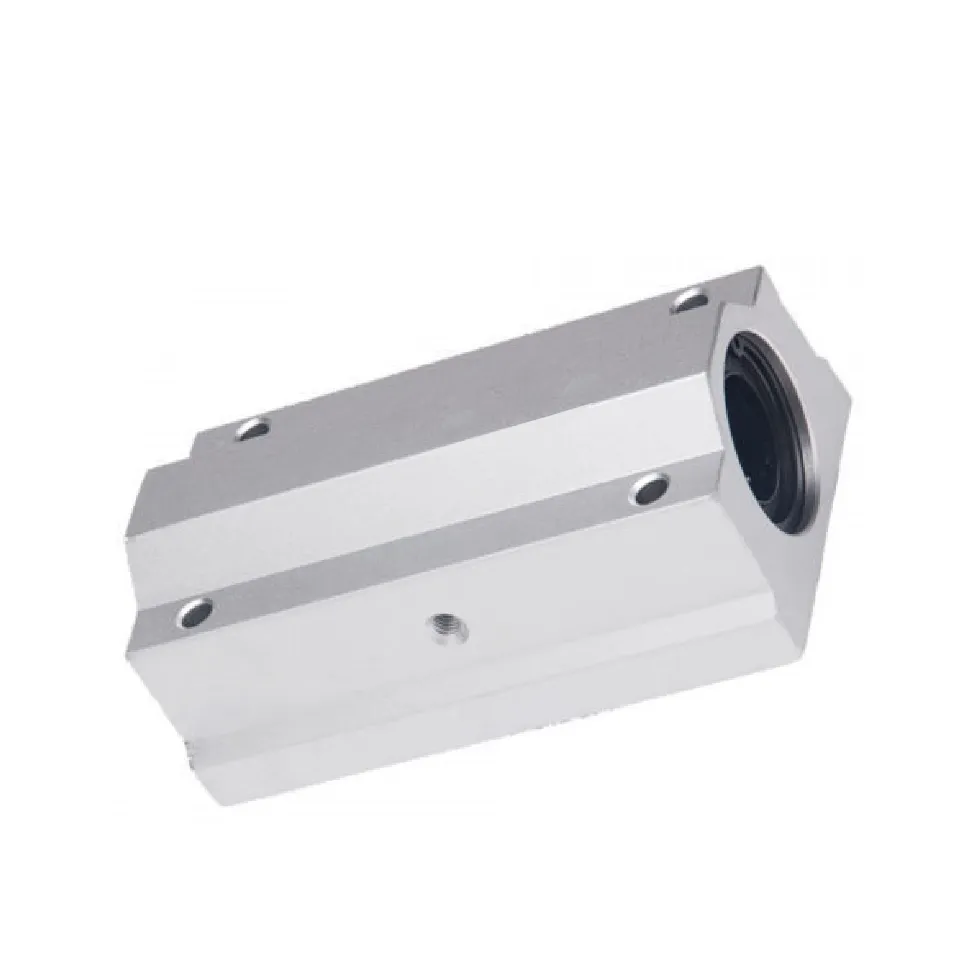

Pillow Block Longo SC30LUU G-Motion – Precisão e Alta Capacidade de Carga para Eixos Lineares de 30 mm

O Pillow Block Longo SC30LUU 30 mm da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos de 30 mm. Sua construção alongada, com rolamento linear de esferas integrado ao bloco de suporte, oferece uma solução para máquinas CNC Router, equipamentos automatizados e sistemas industriais de posicionamento que necessitam de estabilidade e elevada capacidade de carga.

Integrante da Série SC, o modelo SC30LUU apresenta um corpo de 140 mm de comprimento, 78 mm de largura e 59,5 mm de altura, oferecendo uma configuração adequada para aplicações que exigem maior comprimento de apoio e capacidade de carregamento.

O sistema interno de esferas permite realizar deslocamentos controlados ao longo do eixo linear, reduzindo a resistência mecânica ao movimento e proporcionando funcionamento suave e silencioso.

Com capacidade de carga dinâmica básica de 2.450 N e capacidade de carga estática básica de 5.490 N, o Pillow Block SC30LUU apresenta características mecânicas para diferentes aplicações industriais, respeitando as condições de dimensionamento e montagem.

Construção Alongada para Maior Capacidade de Carga

Uma das principais características do Pillow Block SC30LUU G-Motion é sua construção com corpo longo, desenvolvida para atender aplicações que necessitam de maior capacidade nominal de carga em sistemas de movimentação linear.

Diferentemente do modelo SC30UU de corpo padrão, o SC30LUU possui comprimento total de 140 mm, permitindo acomodar uma configuração de rolamento com maior extensão longitudinal.

Essa característica contribui para aumentar a capacidade de carga do conjunto, tornando a versão alongada uma alternativa para equipamentos submetidos a maiores esforços mecânicos.

A geometria do bloco também oferece uma interface de montagem que permite integrar o rolamento em plataformas móveis, estruturas mecânicas e dispositivos automatizados.

A escolha do Pillow Block Longo deve considerar o espaço disponível, a distribuição das cargas, as condições de fixação e as características de movimentação do equipamento.

Quando corretamente dimensionado, o componente contribui para a estabilidade e a confiabilidade dos deslocamentos lineares.

Sistema de Rolamento de Esferas com Baixo Atrito

O Pillow Block Longo SC30LUU utiliza um sistema interno de rolamento de esferas que permite movimentação linear controlada sobre eixos cilíndricos.

Nesse mecanismo, as esferas trabalham em contato com a superfície do eixo, proporcionando deslocamento por rolamento e reduzindo a resistência mecânica em comparação com sistemas baseados exclusivamente em contato deslizante.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003 para a Série SC, característica importante para aplicações que exigem baixo atrito durante os movimentos.

Essa tecnologia favorece deslocamentos suaves e pode contribuir para reduzir os esforços necessários ao acionamento, dependendo das condições de carga, velocidade e instalação.

O sistema também apresenta baixo nível de ruído operacional, sendo adequado para equipamentos que realizam ciclos frequentes de movimentação.

A combinação entre rolamento de esferas, corpo alongado e instalação correta proporciona condições favoráveis para movimentos estáveis e confiáveis.

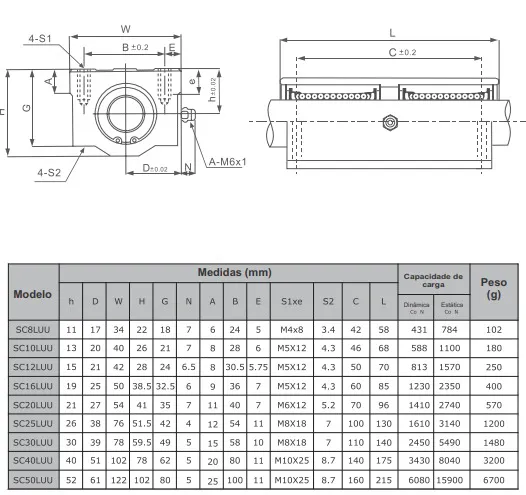

Dimensões e Características Técnicas do SC30LUU

O modelo SC30LUU foi dimensionado para utilização com eixos lineares cilíndricos de 30 mm de diâmetro, apresentando características específicas de montagem e capacidade de carga.

Seu corpo possui largura de 78 mm, altura de 59,5 mm e comprimento total de 140 mm, permitindo sua instalação em estruturas mecânicas compatíveis com essas dimensões.

O rolamento interno apresenta diâmetro externo de 39 mm, enquanto a estrutura incorpora quatro pontos de montagem para fixação do bloco.

O modelo também possui capacidade de carga dinâmica básica de 2.450 N e capacidade de carga estática básica de 5.490 N, valores que devem ser considerados no dimensionamento do sistema.

O peso aproximado de 1.480 g deve ser levado em conta no projeto de conjuntos móveis, especialmente em aplicações com acelerações e desacelerações frequentes.

Essas características tornam o SC30LUU uma alternativa para projetos industriais que necessitam de um componente de movimentação linear com construção alongada e fixação integrada.

Diferença Entre o Pillow Block SC30UU e SC30LUU

A G-Motion disponibiliza diferentes configurações de Pillow Block na Série SC, incluindo modelos de corpo padrão e versões alongadas.

O SC30UU possui corpo padrão com comprimento total de 72 mm, capacidade de carga dinâmica básica de 1.574 N e capacidade de carga estática básica de 2.740 N.

Já o SC30LUU apresenta corpo longo de 140 mm, capacidade dinâmica básica de 2.450 N e capacidade estática básica de 5.490 N.

Essa diferença demonstra que a versão alongada oferece maior capacidade nominal de carga em comparação com a configuração padrão de mesmo diâmetro interno.

Entretanto, o corpo longo também exige maior espaço para instalação, fator importante durante a seleção do componente.

A escolha entre as versões deve considerar as condições reais de carregamento, o espaço disponível, a estrutura mecânica e as exigências de movimentação do equipamento.

Em projetos que necessitam de maiores capacidades de carga, o modelo SC30LUU pode representar uma alternativa, desde que seja realizado o dimensionamento adequado do sistema completo.

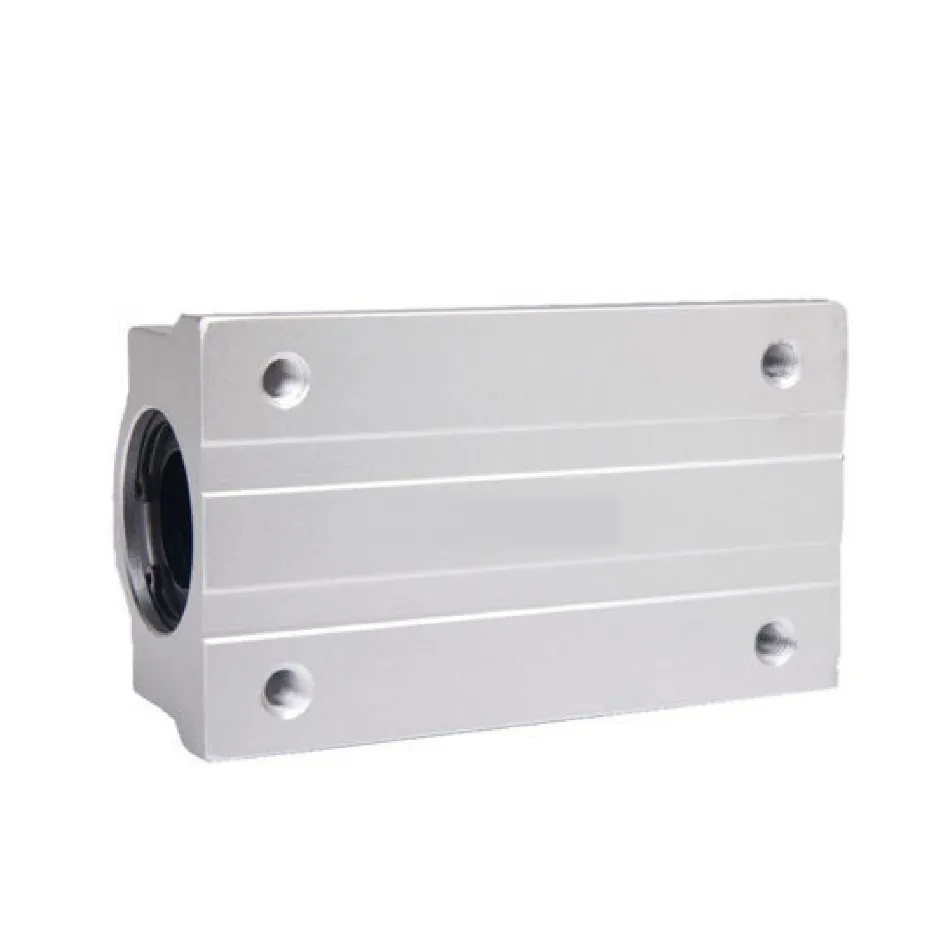

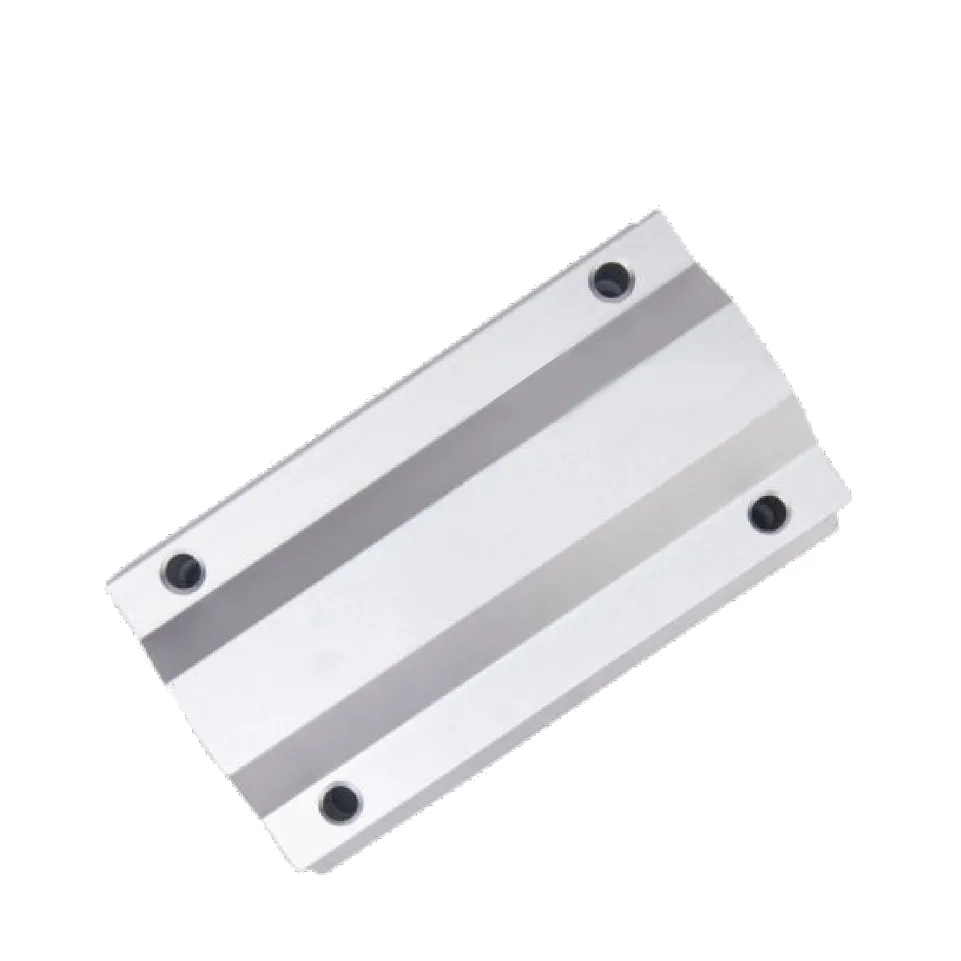

Construção Pillow Block com Fixação Integrada

Outra característica importante do Rolamento Linear SC30LUU é sua construção em formato de bloco, que incorpora o rolamento diretamente à estrutura de suporte.

Diferentemente de rolamentos lineares cilíndricos convencionais, que necessitam de alojamentos específicos, o Pillow Block apresenta uma interface preparada para instalação em estruturas mecânicas compatíveis.

O componente possui quatro pontos de fixação, com roscas M8 × 18, conforme as dimensões apresentadas no catálogo técnico.

Essa configuração permite conectar o bloco a mesas móveis, plataformas de posicionamento e dispositivos industriais por meio de parafusos adequadamente selecionados.

A construção integrada facilita a montagem do sistema e evita a necessidade de desenvolver um alojamento separado quando as dimensões do Pillow Block atendem aos requisitos do projeto.

Durante a instalação, é importante verificar o posicionamento do bloco, o alinhamento do eixo e as condições das superfícies de apoio.

Uma montagem inadequada pode provocar esforços adicionais sobre os elementos rolantes, comprometer a suavidade do deslocamento e aumentar o desgaste dos componentes.

Aplicações em Máquinas CNC Router

O Pillow Block SC30LUU para Máquinas CNC Router pode integrar sistemas que utilizam eixos cilíndricos de 30 mm para orientar o deslocamento de componentes móveis.

Em máquinas CNC, o componente pode ser empregado em mesas de posicionamento, mecanismos auxiliares de movimentação e conjuntos de deslocamento linear compatíveis.

Sua construção alongada oferece maior capacidade nominal de carga em comparação com o SC30UU padrão, permitindo avaliar sua utilização em sistemas com maiores esforços mecânicos.

Durante a operação, o rolamento de esferas proporciona deslocamentos com baixo atrito, favorecendo movimentos suaves ao longo do eixo.

Essas características são importantes em equipamentos que realizam deslocamentos repetitivos e necessitam de estabilidade durante os processos de fabricação.

Entretanto, a escolha do rolamento deve considerar as exigências de rigidez, precisão e capacidade de carga definidas para a máquina, garantindo que o conjunto seja corretamente dimensionado.

Aplicações em Automação Industrial

Além das máquinas CNC Router, o Pillow Block Longo SC30LUU pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, dispositivos de inspeção e mecanismos de transporte linear.

Em projetos de automação industrial, o componente pode integrar estruturas responsáveis pelo deslocamento de ferramentas, dispositivos e conjuntos móveis.

Sua construção com bloco de fixação permite realizar a conexão mecânica à estrutura do equipamento, enquanto o rolamento interno proporciona movimentação de baixo atrito.

A capacidade de carga do modelo permite avaliar sua utilização em aplicações que necessitam de maior resistência aos esforços de movimentação.

A seleção deve considerar a direção das cargas, a posição dos rolamentos, a velocidade de deslocamento e as condições de montagem do sistema.

Quando adequadamente integrado, o SC30LUU contribui para a estabilidade e a confiabilidade operacional dos mecanismos de movimentação linear.

Estabilidade e Eficiência Mecânica

A estabilidade de um sistema de movimentação linear depende da integração adequada entre os rolamentos, os eixos, os elementos de fixação e a estrutura da máquina.

No Pillow Block Longo SC30LUU, a construção alongada e o sistema de esferas oferecem características favoráveis para aplicações que necessitam de deslocamentos suaves e elevada capacidade nominal de carga.

O baixo coeficiente de fricção contribui para reduzir a resistência mecânica durante a movimentação, enquanto o corpo de suporte oferece uma interface de fixação para estruturas compatíveis.

Em equipamentos que utilizam múltiplos Pillow Blocks, o posicionamento correto dos componentes é fundamental para distribuir os esforços e evitar carregamentos indesejados.

O alinhamento e o paralelismo dos eixos também influenciam o funcionamento do conjunto, especialmente em aplicações com movimentos frequentes e cursos prolongados.

A escolha de componentes compatíveis e o dimensionamento adequado contribuem para preservar a eficiência mecânica e a confiabilidade da operação.

Cuidados na Instalação e Manutenção

A instalação correta do Pillow Block SC30LUU é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário utilizar um eixo linear cilíndrico de 30 mm com características dimensionais e superficiais adequadas à aplicação.

As superfícies de fixação devem estar corretamente preparadas, permitindo o posicionamento do bloco sem provocar desalinhamentos ou esforços excessivos sobre os elementos internos.

Em sistemas com dois ou mais Pillow Blocks, é importante verificar o paralelismo entre os eixos e a distribuição dos esforços mecânicos.

Desalinhamentos podem provocar aumento da resistência ao deslocamento, vibrações e desgaste prematuro.

O catálogo técnico da G-Motion recomenda evitar ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior dos rolamentos, pois esses contaminantes podem prejudicar o funcionamento.

Também é necessário respeitar a faixa de temperatura operacional de -20 °C a +80 °C, evitando condições que possam comprometer as partes internas de polímero.

A manutenção deve considerar inspeções periódicas, cuidados com a limpeza e lubrificação adequada, conforme as exigências do equipamento.

Essas medidas contribuem para preservar as condições de funcionamento e reduzir o risco de falhas associadas à montagem inadequada e ao desgaste dos componentes.

Por que escolher o Pillow Block SC30LUU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes desenvolvidos para atender diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Pillow Block Longo SC30LUU de 30 mm reúne construção alongada, rolamento linear de esferas, baixo coeficiente de atrito e elevada capacidade nominal de carga, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Seu corpo de 140 mm proporciona uma configuração de maior comprimento, enquanto a fixação integrada facilita sua utilização em estruturas compatíveis.

A capacidade de carga dinâmica básica de 2.450 N e a capacidade estática básica de 5.490 N permitem avaliar sua aplicação em diferentes condições de movimentação, respeitando os requisitos de dimensionamento do sistema.

Para fabricantes de máquinas CNC e equipamentos automatizados, a utilização de componentes corretamente selecionados contribui para desenvolver mecanismos de movimentação estáveis e confiáveis.

Conheça o Pillow Block Longo SC30LUU G-Motion e encontre a solução ideal para proporcionar elevada capacidade de carga, movimentação suave e estabilidade aos sistemas de eixos lineares de 30 mm da sua indústria.
