Linha SC - Pillow Block para Eixo Linear

Pillow Block para Eixo Linear SC G-Motion – Precisão e Estabilidade para Máquinas CNC e Automação Industrial

O Pillow Block para Eixo Linear SC da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos de guia. Sua construção combina um rolamento linear de esferas com um bloco de suporte, oferecendo uma solução para máquinas CNC, impressoras 3D, equipamentos automatizados e diferentes aplicações industriais.

O modelo SC utiliza um sistema interno de esferas que permite o deslocamento controlado ao longo do eixo linear, reduzindo a resistência mecânica ao movimento e contribuindo para uma operação estável e silenciosa.

Uma de suas principais características é a construção em bloco com pontos de fixação, que facilita a integração do rolamento em estruturas mecânicas, mesas móveis e sistemas industriais de posicionamento.

Disponível em diferentes tamanhos, com diâmetros internos de 8 a 50 mm, o Pillow Block SC oferece versões de corpo padrão e corpo longo, permitindo selecionar a configuração conforme as dimensões, as cargas e as necessidades específicas de cada aplicação.

Sistema de Rolamento de Esferas com Baixo Atrito

O Pillow Block SC utiliza um mecanismo de rolamento linear de esferas desenvolvido para permitir deslocamentos suaves sobre eixos cilíndricos.

Nesse sistema, as esferas trabalham em contato com a superfície do eixo, proporcionando movimentação por rolamento e reduzindo a resistência mecânica em comparação com sistemas baseados exclusivamente em contato deslizante.

Essa tecnologia favorece a movimentação precisa e uniforme, especialmente em equipamentos que realizam ciclos repetitivos de deslocamento.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003, característica importante para aplicações que necessitam de baixo atrito e eficiência na movimentação.

A redução da resistência ao deslocamento pode contribuir para diminuir os esforços exigidos do sistema de acionamento, dependendo das condições de carga, velocidade e montagem.

O mecanismo também proporciona operação com baixo nível de ruído, favorecendo sua utilização em equipamentos automatizados e sistemas de posicionamento que exigem movimentos frequentes.

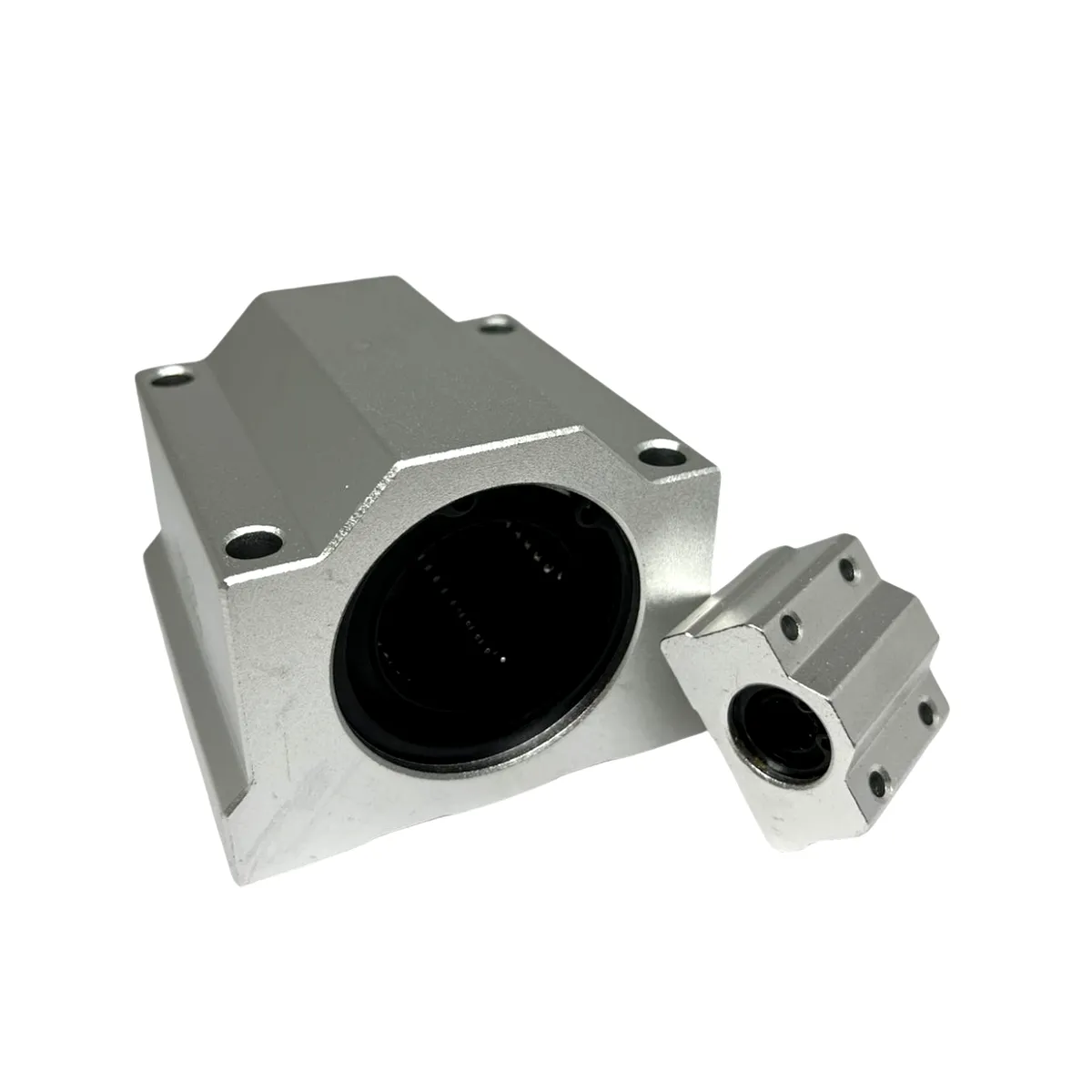

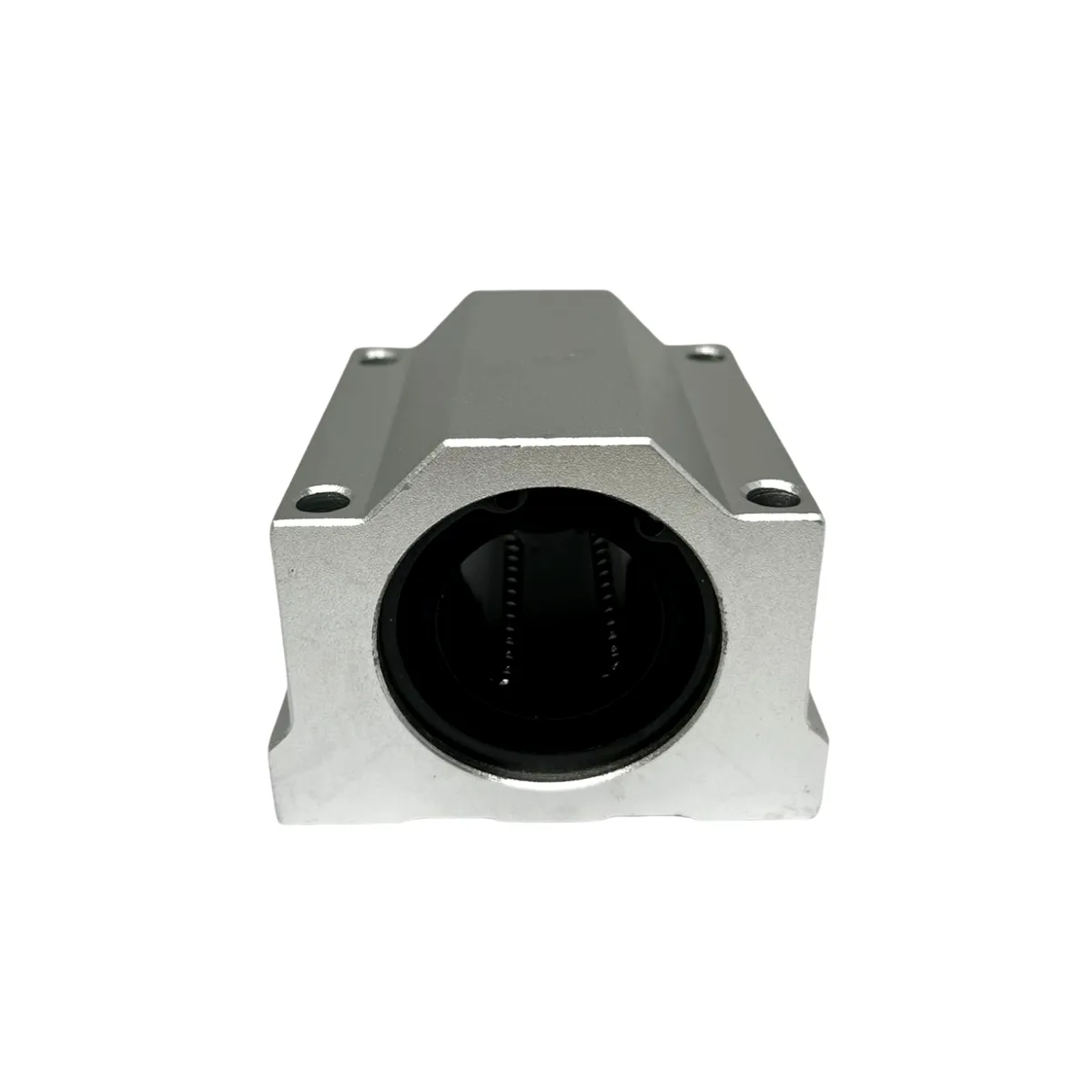

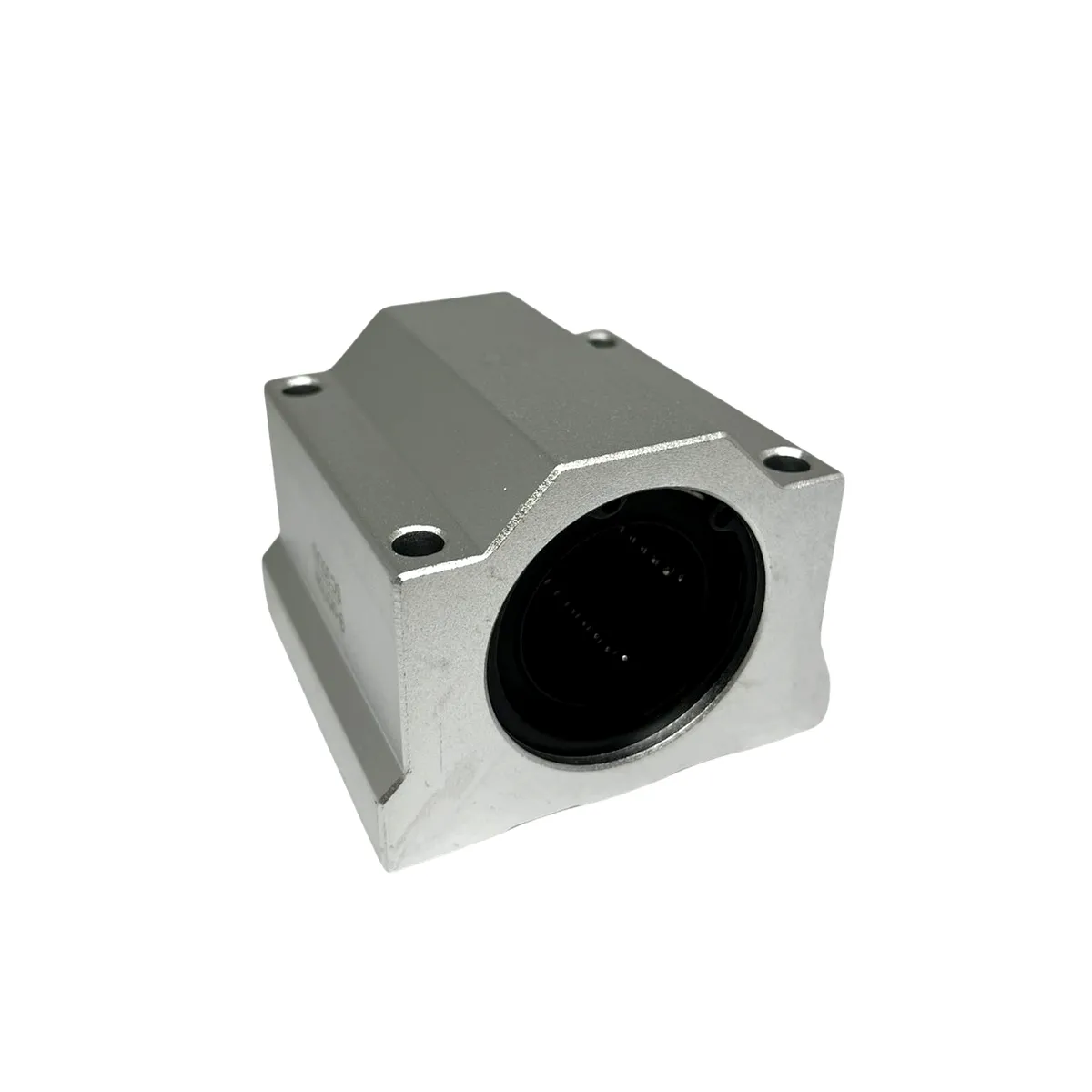

Construção Pillow Block com Fixação Integrada

Uma das principais características do Rolamento Pillow Block SC G-Motion é sua construção em formato de bloco, com rolamento linear incorporado ao suporte mecânico.

Diferentemente dos rolamentos lineares cilíndricos convencionais, que necessitam de alojamentos específicos, o Pillow Block apresenta uma estrutura preparada para fixação em superfícies compatíveis.

O bloco possui quatro pontos de montagem, permitindo conectar o componente a plataformas móveis, estruturas mecânicas e dispositivos industriais.

Essa configuração facilita a integração do sistema de movimentação linear ao projeto, reduzindo a necessidade de desenvolver um alojamento separado para o rolamento.

A construção também permite estabelecer uma interface de fixação entre o componente e a estrutura que será movimentada, respeitando as dimensões e as condições mecânicas da aplicação.

A instalação deve considerar a preparação das superfícies de apoio, o alinhamento entre o rolamento e o eixo, além da seleção correta dos elementos de fixação.

Modelos de Corpo Padrão e Corpo Longo

A linha de Pillow Blocks SC G-Motion contempla duas configurações construtivas: corpo padrão e corpo longo.

Os modelos SC-UU de corpo padrão apresentam dimensões mais compactas, sendo alternativas para equipamentos que necessitam de aproveitamento eficiente do espaço disponível.

Já os modelos SC-LUU de corpo longo possuem maior comprimento e uma configuração de rolamento desenvolvida para atender condições de carregamento específicas, conforme os valores apresentados no catálogo técnico.

As versões alongadas podem oferecer maior capacidade nominal de carga quando comparadas aos modelos padrão de tamanho correspondente.

Por exemplo, o modelo SC20UU possui capacidade de carga dinâmica básica de 882 N e carga estática básica de 1.370 N.

Já a versão SC20LUU apresenta capacidade dinâmica básica de 1.410 N e capacidade estática básica de 2.740 N.

Essa diferença permite ao projetista selecionar a configuração conforme os esforços envolvidos, as dimensões disponíveis e as exigências do sistema.

A escolha entre as duas versões deve considerar também a distribuição das cargas, o número de rolamentos utilizados, a posição dos apoios e as condições de funcionamento do equipamento.

Diferentes Diâmetros para Cada Aplicação

O Pillow Block para Eixo Linear SC G-Motion está disponível em diferentes tamanhos, permitindo sua utilização em projetos de movimentação linear de diversas dimensões.

As versões de corpo padrão contemplam modelos para eixos de 8, 10, 12, 16, 20, 25, 30, 35, 40 e 50 mm.

Já a linha de corpo longo apresenta modelos documentados para eixos de 8, 10, 12, 16, 20, 25, 30, 40 e 50 mm.

Essa variedade proporciona alternativas para diferentes necessidades de montagem, desde equipamentos compactos até sistemas industriais de maior porte.

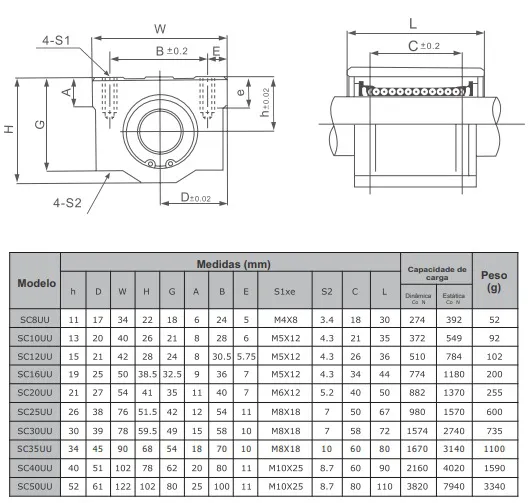

O modelo SC8UU, por exemplo, possui largura de 34 mm, altura de 22 mm e comprimento de 30 mm, oferecendo dimensões adequadas para mecanismos compactos.

Já o SC50UU apresenta largura de 122 mm, altura de 102 mm e comprimento de 110 mm, permitindo sua aplicação em conjuntos mecânicos de maiores dimensões.

A seleção correta deve considerar o diâmetro nominal do eixo, as dimensões externas do bloco, a altura do centro do rolamento e os pontos de fixação.

A compatibilidade dimensional é fundamental para garantir uma montagem adequada e evitar interferências entre os componentes.

Capacidade de Carga e Estabilidade na Movimentação

O Pillow Block SC foi desenvolvido para atender diferentes condições de carregamento em sistemas de movimentação linear.

O catálogo técnico da G-Motion apresenta capacidades de carga dinâmica e estática específicas para cada modelo, permitindo utilizar esses valores como referência durante o dimensionamento mecânico.

Considerando as versões padrão e longa, a linha apresenta capacidades de carga dinâmica básica entre 274 e 6.080 N e capacidades de carga estática básica entre 392 e 15.900 N.

Esses valores representam classificações técnicas utilizadas na seleção do rolamento e não devem ser interpretados isoladamente como limites operacionais de qualquer aplicação.

O dimensionamento deve considerar a intensidade e a direção das cargas, a velocidade de deslocamento, a frequência de operação e as condições de montagem.

Em sistemas que utilizam múltiplos Pillow Blocks para orientar uma mesma estrutura, o posicionamento dos componentes influencia diretamente a distribuição dos esforços.

O alinhamento adequado entre os eixos lineares e os rolamentos é fundamental para preservar a suavidade do movimento e evitar carregamentos indesejados.

Quando corretamente selecionado e instalado, o Pillow Block SC proporciona condições favoráveis para movimentação estável e confiável.

Aplicações em Máquinas CNC e Routers

O Pillow Block SC para Máquinas CNC pode integrar sistemas de movimentação que utilizam eixos lineares cilíndricos para orientar componentes móveis.

Em máquinas CNC Router, os Pillow Blocks podem ser utilizados em mecanismos de deslocamento, mesas móveis e sistemas auxiliares de posicionamento.

Sua construção com rolamento integrado ao bloco facilita a fixação em estruturas mecânicas preparadas para receber esse tipo de componente.

Durante a operação, o rolamento desliza ao longo do eixo por meio do contato das esferas, permitindo movimentação suave e com baixo atrito.

Essa característica favorece aplicações que necessitam de deslocamentos controlados e movimentos repetitivos.

A utilização deve respeitar as características de carga, rigidez e precisão exigidas pelo projeto, considerando o conjunto completo de movimentação e não apenas o rolamento individualmente.

Aplicações em Impressoras 3D

O Rolamento Pillow Block SC também pode ser utilizado em equipamentos de impressão 3D que empregam eixos cilíndricos para orientar a movimentação de componentes.

Nessas aplicações, o componente pode integrar mecanismos de deslocamento de mesas, suportes e outros elementos móveis.

O baixo atrito do sistema de esferas contribui para reduzir a resistência ao movimento, favorecendo o funcionamento dos mecanismos de acionamento.

A disponibilidade de modelos compactos permite selecionar componentes adequados às limitações dimensionais de determinadas impressoras e equipamentos de pequeno porte.

A construção em bloco facilita a integração em plataformas compatíveis, permitindo realizar a fixação mecânica do rolamento à estrutura móvel.

A escolha deve considerar o diâmetro do eixo, a massa dos componentes movimentados, a velocidade de deslocamento e as condições de alinhamento.

O correto dimensionamento contribui para preservar a estabilidade do movimento e reduzir o risco de desgaste prematuro.

Aplicações em Automação Industrial

Além das máquinas CNC e impressoras 3D, o Pillow Block SC G-Motion pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, dispositivos de inspeção e mecanismos de transporte linear.

Em projetos de automação, o componente permite integrar o rolamento linear à estrutura móvel do equipamento, facilitando a construção de mecanismos de deslocamento.

O sistema pode ser empregado em dispositivos de avanço linear, mecanismos auxiliares de posicionamento e equipamentos que utilizam eixos cilíndricos como elementos de guia.

Sua variedade dimensional amplia as possibilidades de seleção para projetos de diferentes portes, respeitando as condições mecânicas de cada aplicação.

A utilização de versões padrão ou longas também permite adequar o conjunto aos requisitos de espaço e capacidade de carga.

Baixo Ruído e Eficiência Operacional

O baixo atrito é uma das características importantes dos rolamentos lineares utilizados em sistemas industriais de movimentação.

No modelo SC, o contato por rolamento das esferas proporciona deslocamentos suaves, contribuindo para reduzir a resistência mecânica durante a operação.

A linha também apresenta baixo nível de ruído, característica relevante para equipamentos automatizados, dispositivos de posicionamento e máquinas que realizam movimentos frequentes.

O coeficiente de fricção entre 0,002 e 0,003 demonstra o desempenho de baixo atrito especificado para a série.

O funcionamento com menor resistência ao movimento pode favorecer a eficiência do conjunto, dependendo das cargas aplicadas e das condições de acionamento.

Esses benefícios dependem diretamente da instalação correta, da qualidade da superfície do eixo e das condições de manutenção.

A combinação entre baixo atrito, operação silenciosa e construção com suporte integrado torna o Pillow Block SC uma alternativa para diferentes projetos de movimentação linear.

Cuidados na Instalação e Manutenção

A instalação correta do Pillow Block SC é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade entre o diâmetro do rolamento e o eixo linear utilizado.

As superfícies de fixação devem apresentar condições adequadas para permitir o alinhamento do bloco e evitar esforços adicionais sobre os elementos internos.

Em aplicações com dois ou mais Pillow Blocks, é importante garantir o paralelismo dos eixos e o posicionamento correto dos componentes.

Desalinhamentos podem provocar aumento da resistência ao deslocamento, vibrações e desgaste prematuro.

O catálogo técnico da G-Motion recomenda evitar a exposição a ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior do rolamento, pois esses contaminantes podem comprometer seu funcionamento.

Também é necessário respeitar a faixa de temperatura de trabalho, estabelecida entre -20 °C e +80 °C, evitando condições que possam danificar os componentes internos de polímero.

A manutenção deve incluir inspeções periódicas, cuidados com a limpeza e condições adequadas de lubrificação, conforme as características do conjunto mecânico.

Por que escolher o Pillow Block SC G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes destinados a diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Pillow Block para Eixo Linear SC combina rolamento de esferas, baixo coeficiente de atrito, construção com bloco de suporte e diferentes configurações dimensionais, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua construção com pontos de fixação facilita a integração em estruturas compatíveis, enquanto o mecanismo de esferas favorece movimentos suaves e operação com baixo nível de ruído.

A disponibilidade de versões padrão e longa permite selecionar a configuração conforme os requisitos de espaço, dimensões e capacidade de carga da aplicação.

Para fabricantes de máquinas CNC, impressoras 3D e equipamentos automatizados, a escolha de componentes corretamente dimensionados contribui para desenvolver sistemas de movimentação mais estáveis e confiáveis.

Conheça a linha de Pillow Blocks SC G-Motion e encontre a configuração ideal para proporcionar movimentação linear suave, fixação prática e desempenho mecânico aos equipamentos da sua indústria.
