Linha LM_UU - Rolamento Linear

Rolamento Linear LM-UU G-Motion – Precisão e Suavidade para Eixos Lineares, Máquinas CNC e Impressoras 3D

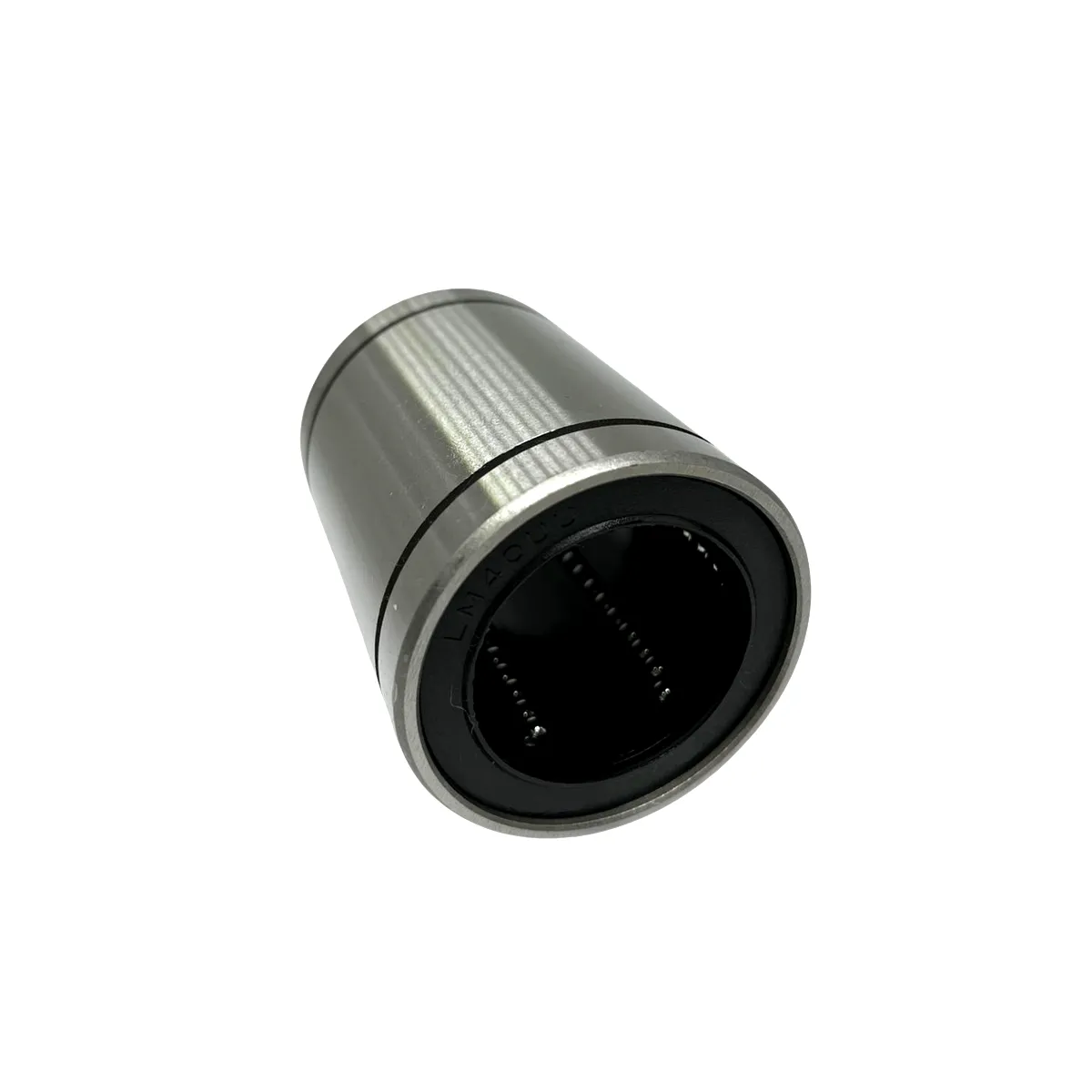

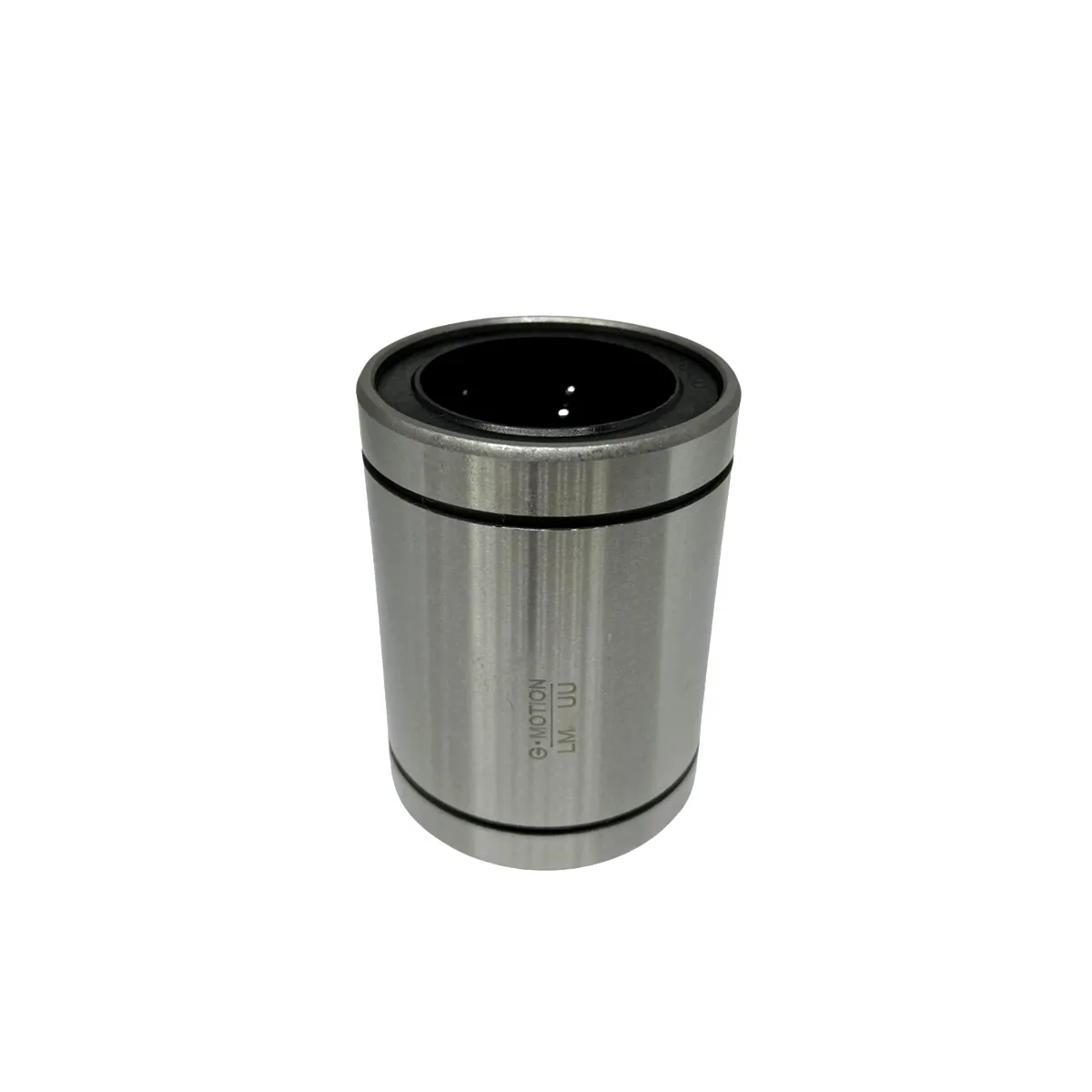

O Rolamento Linear LM-UU da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos de guia. Sua construção com elementos rolantes permite realizar deslocamentos lineares controlados, oferecendo uma solução para impressoras 3D, máquinas CNC, equipamentos automatizados e diferentes aplicações industriais.

Integrante da Série LM, o rolamento utiliza um sistema de esferas que reduz a resistência ao movimento entre o componente e o eixo linear, favorecendo deslocamentos suaves e operação com baixo nível de ruído.

O modelo apresenta coeficiente de fricção entre 0,002 e 0,003, característica importante para aplicações que necessitam de movimentação eficiente e redução das perdas mecânicas associadas ao atrito.

Disponível em diferentes dimensões, com diâmetros internos de 8 a 50 mm, o Rolamento Linear LM-UU permite selecionar o componente conforme as características do eixo, as condições de carregamento e as necessidades dimensionais de cada projeto.

Sistema de Esferas para Movimentação Linear com Baixo Atrito

O Rolamento Linear LM-UU utiliza elementos rolantes esféricos para permitir o deslocamento do componente ao longo de um eixo cilíndrico.

Nesse sistema, as esferas proporcionam contato por rolamento, reduzindo a resistência ao movimento em comparação com mecanismos baseados predominantemente em contato deslizante.

Essa característica permite obter movimentação suave, baixo atrito e funcionamento com reduzido nível de ruído, fatores importantes em equipamentos que realizam deslocamentos frequentes.

O mecanismo de esferas também contribui para transmitir os esforços entre o rolamento e o eixo linear, oferecendo capacidade de carga conforme as especificações de cada modelo.

A movimentação resultante é adequada para aplicações que necessitam de deslocamentos controlados e estabilidade durante a operação.

Para obter o desempenho esperado, é fundamental que o rolamento seja utilizado com um eixo linear compatível, respeitando as condições de montagem, carga e utilização do equipamento.

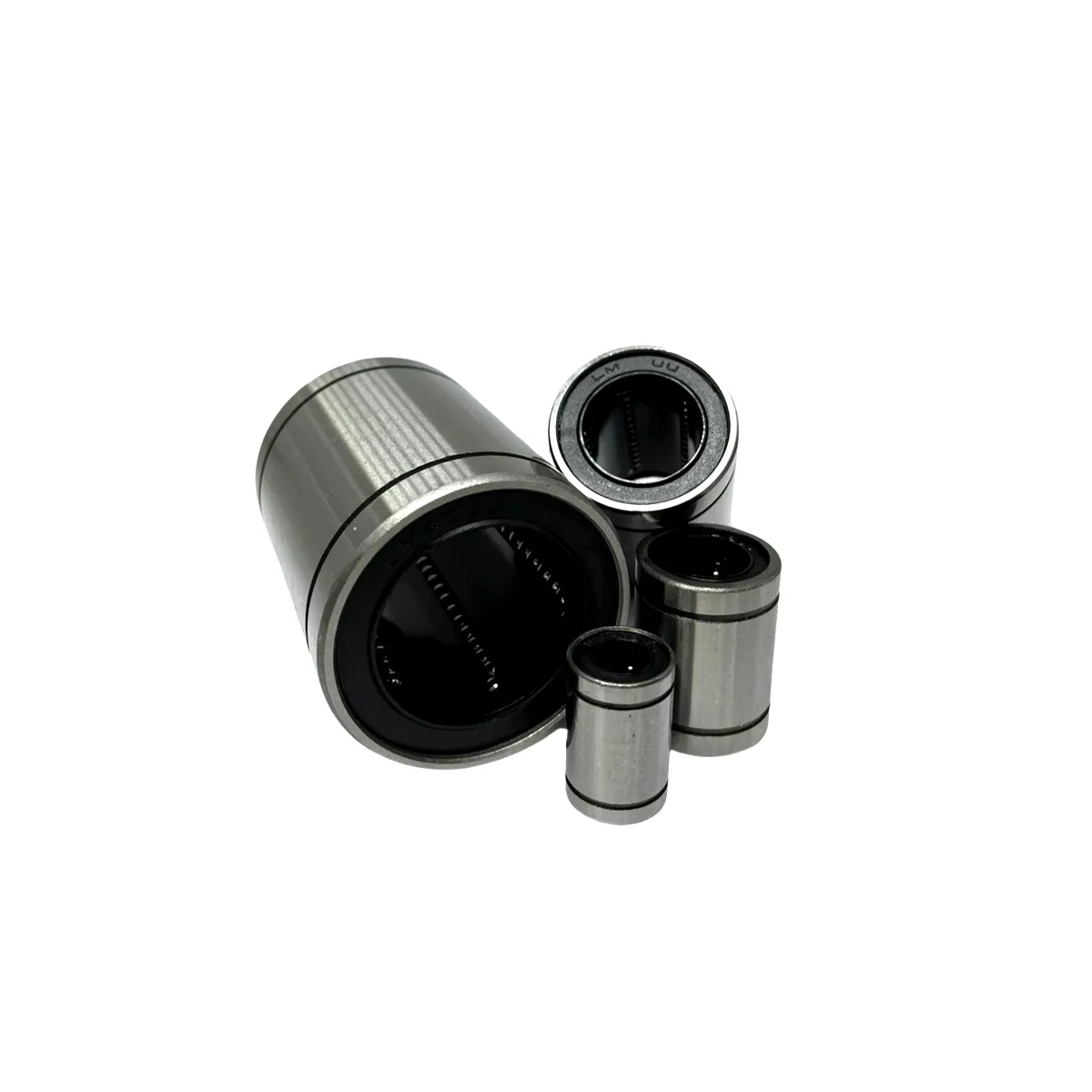

Diferentes Diâmetros para Cada Aplicação

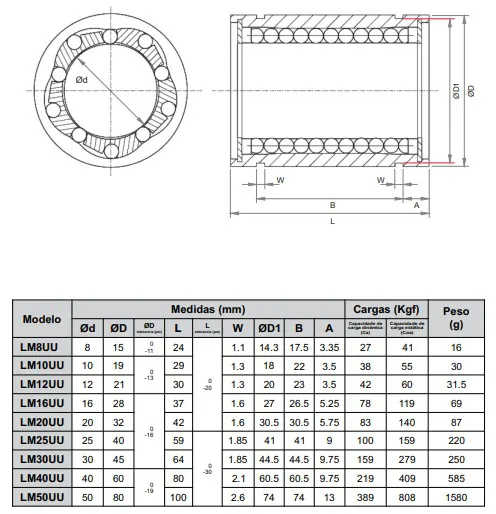

A linha de Rolamentos Lineares LM-UU G-Motion contempla modelos com diâmetros internos de 8, 10, 12, 16, 20, 25, 30, 40 e 50 mm.

Essa variedade permite selecionar o componente conforme o diâmetro nominal do eixo utilizado no projeto, atendendo diferentes configurações de máquinas e equipamentos.

Os modelos apresentam diâmetros externos entre 15 e 80 mm e comprimentos totais entre 24 e 100 mm, possibilitando sua integração em estruturas mecânicas de diferentes dimensões.

O LM8UU, por exemplo, possui diâmetro interno de 8 mm, diâmetro externo de 15 mm e comprimento de 24 mm, sendo uma alternativa para sistemas de movimentação compactos.

Já o LM50UU possui diâmetro interno de 50 mm, diâmetro externo de 80 mm e comprimento de 100 mm, oferecendo dimensões adequadas para projetos que necessitam de componentes de maior porte.

A escolha correta deve considerar o diâmetro do eixo, o espaço disponível para montagem, o comprimento do rolamento e as cargas envolvidas na aplicação.

Elevada Capacidade de Carga e Estabilidade

Apesar de sua construção compacta, o Rolamento Linear LM-UU apresenta características mecânicas que permitem atender diferentes necessidades de carregamento.

Conforme o modelo selecionado, a linha oferece capacidades de carga dinâmica básica entre 27 e 389 kgf e capacidades de carga estática básica entre 41 e 808 kgf.

Esses valores são utilizados como referência para o dimensionamento do componente, considerando os esforços envolvidos durante o funcionamento do sistema.

A capacidade dinâmica está relacionada às condições de carregamento durante o movimento, enquanto a capacidade estática é utilizada na avaliação dos esforços suportados pelo conjunto em condições estáticas.

A escolha do rolamento deve considerar a intensidade e a direção das cargas, a velocidade de deslocamento, a frequência de operação e as condições de montagem.

Quando corretamente dimensionado e instalado, o componente oferece condições favoráveis para uma movimentação estável e confiável.

Aplicações em Impressoras 3D

O Rolamento Linear LM para Impressora 3D pode ser utilizado em sistemas de movimentação que empregam eixos cilíndricos para orientar o deslocamento dos componentes móveis.

Em impressoras 3D, os rolamentos lineares podem integrar mecanismos responsáveis pela movimentação de mesas, suportes e conjuntos de posicionamento.

Sua utilização permite realizar deslocamentos suaves ao longo dos eixos, contribuindo para a estabilidade do movimento durante o processo de impressão.

O baixo atrito é uma característica importante nesses equipamentos, pois reduz a resistência mecânica encontrada pelo sistema de acionamento durante os deslocamentos.

Além disso, a disponibilidade de modelos compactos favorece a integração em equipamentos que apresentam limitações de espaço.

A aplicação deve considerar as dimensões do eixo, a massa dos componentes móveis, a velocidade de deslocamento e as características de funcionamento da impressora.

O correto alinhamento e a seleção adequada dos componentes são fundamentais para preservar a qualidade do movimento e evitar desgastes prematuros.

Aplicações em Máquinas CNC e Automação Industrial

Além das impressoras 3D, o Rolamento Linear LM-UU pode ser utilizado em diferentes equipamentos que necessitam de deslocamento linear guiado por eixos cilíndricos.

Entre suas possíveis aplicações estão máquinas CNC de pequeno e médio porte, equipamentos de gravação, máquinas de corte, sistemas automatizados de montagem, dispositivos de posicionamento e equipamentos de inspeção.

Em máquinas CNC, o rolamento pode integrar mecanismos auxiliares de movimentação e orientação dos componentes móveis, conforme as condições de carga e precisão exigidas pelo projeto.

Nos sistemas de automação industrial, pode ser empregado em dispositivos de avanço linear, mesas deslizantes, mecanismos de transporte e conjuntos de posicionamento.

Sua construção cilíndrica também favorece a utilização em suportes e alojamentos mecânicos desenvolvidos para receber rolamentos lineares desse formato.

A variedade de dimensões permite atender desde mecanismos compactos até sistemas que necessitam de componentes com maiores capacidades nominais de carga.

Baixo Atrito e Funcionamento Silencioso

Uma das principais vantagens do Rolamento Linear LM-UU é seu baixo coeficiente de fricção, especificado entre 0,002 e 0,003 no catálogo técnico G-Motion.

Essa característica contribui para reduzir a resistência ao movimento, favorecendo o deslocamento dos componentes móveis ao longo dos eixos lineares.

O funcionamento com baixo atrito também pode contribuir para reduzir a energia necessária à movimentação, dependendo das características do acionamento e das cargas aplicadas.

Além disso, a linha apresenta baixo nível de ruído durante a operação, característica interessante para equipamentos automatizados, sistemas de posicionamento e máquinas que realizam movimentos repetitivos.

O desempenho do conjunto depende das condições de instalação, da qualidade da superfície do eixo e da manutenção adequada.

A combinação entre movimento suave, baixo atrito e operação silenciosa torna o Rolamento LM-UU uma alternativa para diferentes projetos de movimentação linear.

Cuidados na Instalação e Manutenção

A instalação correta do Rolamento Linear LM-UU é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade dimensional entre o rolamento e o eixo linear, garantindo que os componentes sejam utilizados dentro das condições previstas para o equipamento.

O alinhamento também deve ser considerado, especialmente em sistemas que utilizam dois ou mais rolamentos para orientar o movimento de uma estrutura.

Desalinhamentos podem provocar esforços adicionais sobre os elementos rolantes, aumento da resistência ao deslocamento e desgaste prematuro.

O catálogo técnico da G-Motion recomenda evitar ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior do rolamento, pois esses contaminantes podem comprometer o funcionamento do mecanismo.

Também é necessário respeitar a faixa de temperatura de trabalho, estabelecida entre -20 °C e +80 °C, evitando condições que possam danificar os componentes internos.

A manutenção deve considerar inspeções periódicas, cuidados com a limpeza e condições adequadas de lubrificação, conforme as exigências do conjunto mecânico.

Por que escolher o Rolamento Linear LM-UU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes que atendem diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Rolamento Linear LM-UU combina construção cilíndrica, sistema de esferas, baixo coeficiente de atrito e diferentes capacidades de carga, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção.

Sua disponibilidade em diversos diâmetros facilita a seleção conforme as características dos eixos lineares utilizados, permitindo integrar o componente em diferentes configurações mecânicas.

Para fabricantes de impressoras 3D e máquinas CNC, a utilização de rolamentos adequadamente dimensionados contribui para desenvolver sistemas de movimentação suaves e confiáveis.

Em aplicações industriais, a correta seleção dos componentes é importante para preservar a estabilidade mecânica e as condições de funcionamento dos equipamentos.

Conheça a linha de Rolamentos Lineares LM-UU G-Motion e encontre a configuração ideal para proporcionar movimentos suaves, precisos e eficientes aos sistemas de movimentação linear da sua máquina CNC, impressora 3D ou equipamento industrial.
