Linha SC_L - Pillow Block Longo para Eixo Linear

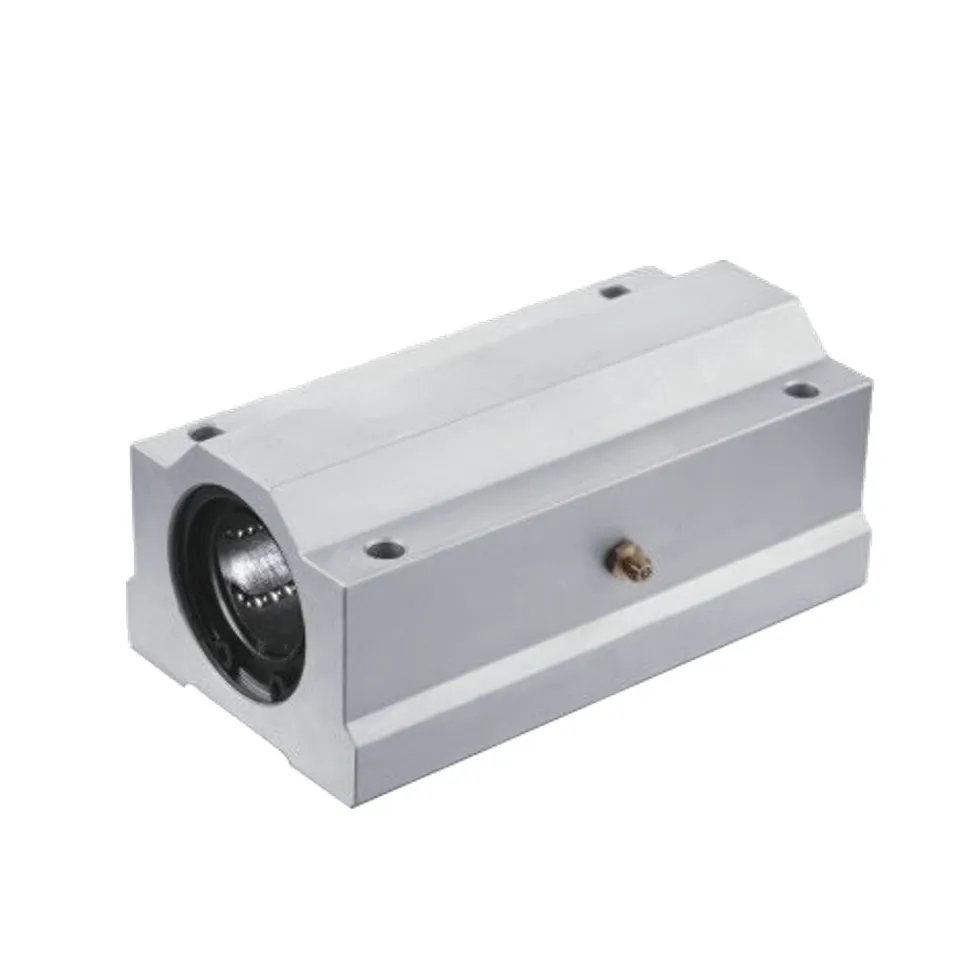

Pillow Block Longo para Eixo Linear SC-LUU G-Motion – Alta Capacidade de Carga e Precisão para Movimentação Linear

O Pillow Block Longo SC-LUU da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos de guia. Sua construção alongada, com rolamento linear de esferas integrado ao bloco de suporte, oferece uma solução para máquinas CNC, equipamentos automatizados e sistemas industriais de posicionamento que necessitam de elevada capacidade de carga e estabilidade nos deslocamentos.

Integrante da Série SC, o modelo SC-LUU apresenta uma configuração de corpo longo que permite acomodar um conjunto de rolamento com maior comprimento, proporcionando capacidades nominais de carga superiores às versões de corpo padrão de tamanho correspondente.

O mecanismo interno de recirculação de esferas reduz a resistência ao movimento entre o componente e o eixo linear, contribuindo para deslocamentos suaves, operação silenciosa e eficiência mecânica durante os ciclos de movimentação.

Disponível em diferentes tamanhos, com diâmetros internos de 8 a 50 mm, o Pillow Block Longo SC-LUU apresenta alternativas dimensionais para atender projetos que exigem movimentação controlada, capacidade de carga e integração mecânica.

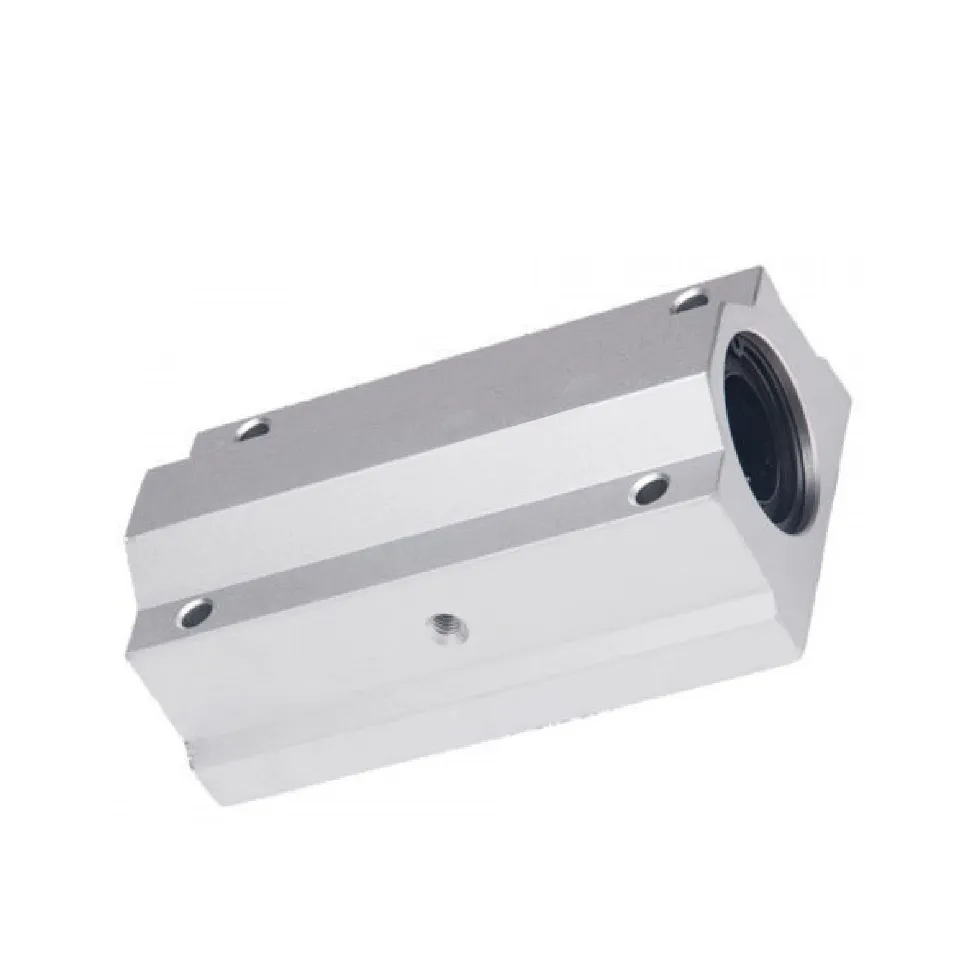

Construção Alongada para Maior Capacidade de Carga

Uma das principais características do Rolamento Pillow Block Longo SC-LUU G-Motion é sua construção com corpo alongado, desenvolvida para atender aplicações que necessitam de maior capacidade de carga em sistemas de movimentação linear.

Diferentemente dos modelos SC de corpo padrão, a versão SC-LUU apresenta maior comprimento total e uma configuração interna de elementos rolantes distribuídos ao longo do corpo.

Essa geometria possibilita maiores capacidades nominais de carga, conforme os valores apresentados nas tabelas dimensionais do catálogo técnico G-Motion.

A linha apresenta comprimentos totais entre 58 e 215 mm, permitindo selecionar o componente conforme as dimensões disponíveis e as necessidades mecânicas do equipamento.

O corpo alongado é especialmente interessante para sistemas de movimentação submetidos a cargas mais elevadas, desde que o componente seja corretamente dimensionado conforme a distribuição dos esforços.

A escolha deve considerar não apenas a capacidade de carga, mas também o posicionamento dos blocos, o comprimento dos eixos, as condições de fixação e os momentos mecânicos aplicados.

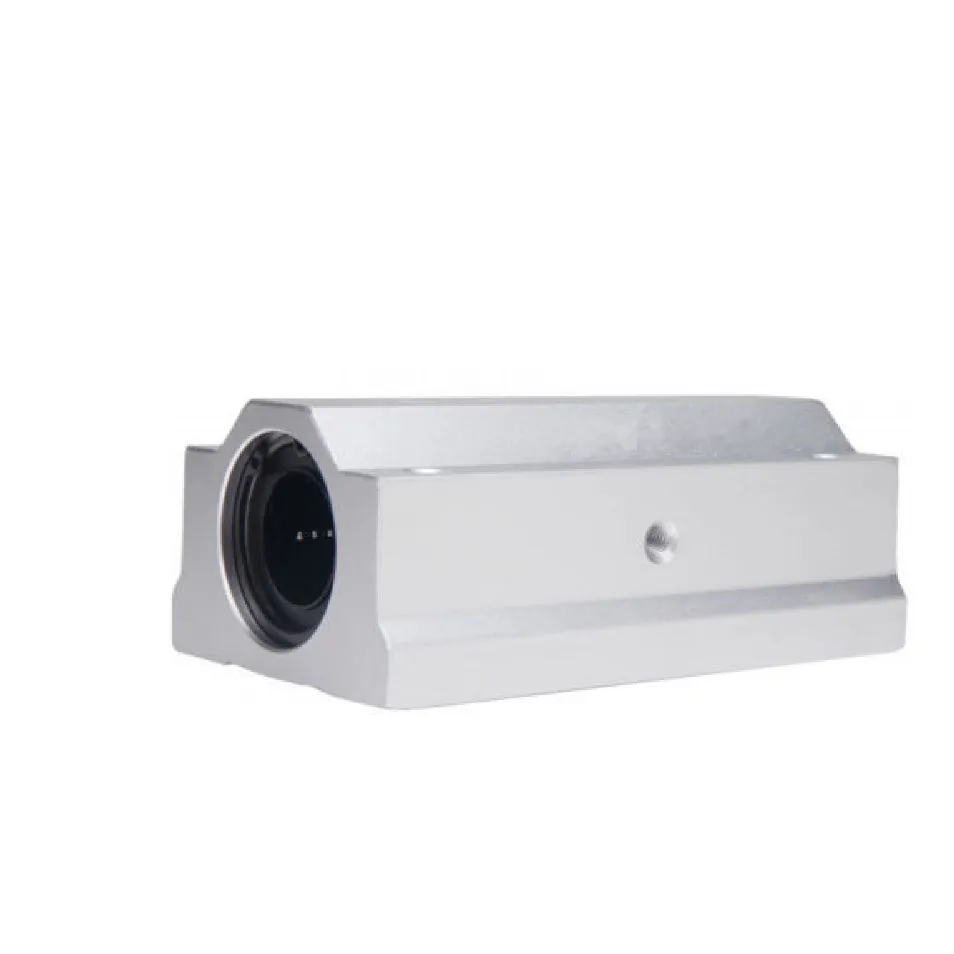

Sistema de Recirculação de Esferas com Baixo Atrito

O Pillow Block SC-LUU utiliza um mecanismo de recirculação de esferas desenvolvido para permitir deslocamentos lineares suaves e controlados sobre eixos cilíndricos.

Nesse sistema, as esferas trabalham em contato com a superfície do eixo, proporcionando movimentação por rolamento e reduzindo a resistência mecânica em comparação com sistemas baseados exclusivamente em contato deslizante.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003, característica importante para aplicações que exigem baixo atrito durante a movimentação.

Essa tecnologia contribui para reduzir os esforços necessários ao deslocamento, dependendo das cargas e das condições de instalação do conjunto.

O mecanismo também proporciona operação com baixo nível de ruído, favorecendo sua utilização em equipamentos automatizados que realizam movimentos frequentes.

A combinação entre sistema de esferas, construção alongada e montagem adequada permite desenvolver conjuntos de movimentação linear com estabilidade e funcionamento confiável.

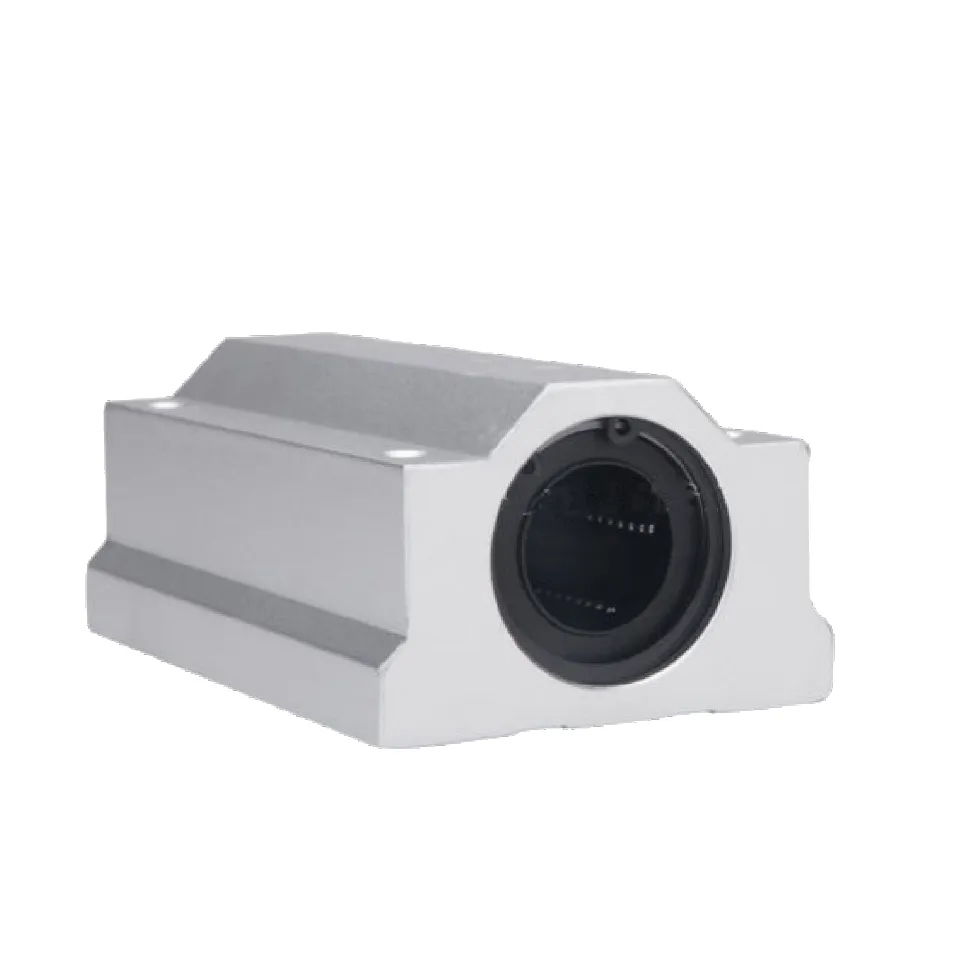

Diferenças Entre o Pillow Block SC Padrão e SC-LUU Longo

A G-Motion disponibiliza duas configurações de Pillow Block na Série SC: corpo padrão e corpo longo.

Os modelos SC-UU de corpo padrão apresentam dimensões mais compactas, sendo adequados para projetos que necessitam de menor comprimento de montagem.

Já os modelos SC-LUU de corpo longo possuem maior comprimento e capacidades nominais de carga superiores às versões padrão equivalentes, conforme os dados apresentados no catálogo técnico.

Por exemplo, o modelo SC20UU de corpo padrão apresenta capacidade dinâmica básica de 882 N e capacidade estática básica de 1.370 N.

Na versão alongada, o SC20LUU apresenta capacidade dinâmica básica de 1.410 N e capacidade estática básica de 2.740 N.

Essa diferença representa um aumento de capacidade nominal, permitindo avaliar o modelo longo em aplicações que exigem maior resistência aos esforços mecânicos.

Entretanto, a versão longa também necessita de maior espaço para instalação, fator que deve ser considerado durante o desenvolvimento do projeto.

A escolha entre os modelos deve levar em conta a capacidade de carga, o espaço disponível, as dimensões do conjunto e as características de movimentação do equipamento.

Diferentes Diâmetros para Cada Aplicação

A linha de Pillow Blocks Longos SC-LUU G-Motion contempla os modelos SC8LUU, SC10LUU, SC12LUU, SC16LUU, SC20LUU, SC25LUU, SC30LUU, SC40LUU e SC50LUU.

Essas variações permitem selecionar o componente conforme o diâmetro nominal do eixo cilíndrico utilizado no sistema.

O modelo SC8LUU, por exemplo, possui largura de 34 mm, altura de 22 mm e comprimento total de 58 mm, oferecendo uma configuração compacta para sistemas de movimentação de menor porte.

Já o SC50LUU apresenta largura de 122 mm, altura de 102 mm e comprimento total de 215 mm, disponibilizando dimensões adequadas para projetos que necessitam de componentes maiores.

A variedade dimensional permite atender diferentes necessidades industriais, desde mecanismos automatizados compactos até equipamentos de movimentação com maiores exigências de carregamento.

A seleção correta deve considerar o diâmetro do eixo, as dimensões externas do bloco, a altura do centro de movimentação e as características da estrutura de fixação.

Também é importante verificar as dimensões dos furos de montagem e a compatibilidade com os demais componentes do sistema.

Elevada Capacidade de Carga e Estabilidade Mecânica

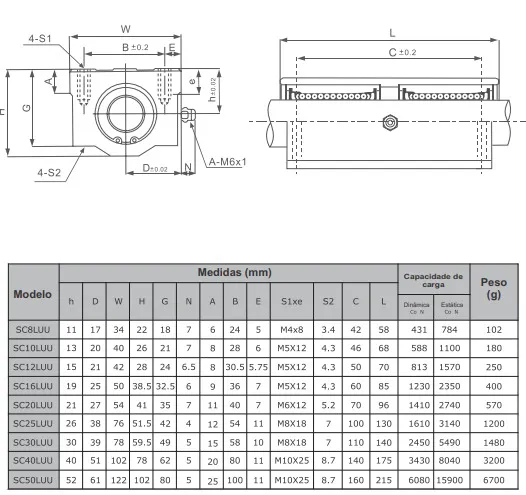

O Pillow Block Longo SC-LUU apresenta diferentes capacidades de carga dinâmica e estática, permitindo sua utilização em sistemas que necessitam de resistência mecânica durante os deslocamentos.

Conforme o modelo, a linha apresenta capacidades de carga dinâmica básica entre 431 e 6.080 N e capacidades de carga estática básica entre 784 e 15.900 N.

Esses valores representam classificações utilizadas como referência no dimensionamento dos rolamentos lineares e devem ser avaliados considerando as condições reais de aplicação.

A capacidade dinâmica está relacionada aos esforços suportados durante os ciclos de movimentação, enquanto a capacidade estática é utilizada para avaliar as condições de carregamento sem deslocamento.

Em máquinas industriais, fatores como velocidade, aceleração, frequência de operação, impactos, vibrações e distribuição das cargas influenciam diretamente a seleção dos componentes.

Nos sistemas que utilizam dois ou mais Pillow Blocks, o posicionamento dos rolamentos também interfere na distribuição dos esforços mecânicos.

O correto alinhamento entre os eixos e os blocos é fundamental para preservar a movimentação suave e evitar carregamentos indesejados sobre os elementos internos.

Quando adequadamente dimensionado e instalado, o Pillow Block Longo SC-LUU contribui para o funcionamento estável e confiável dos sistemas de movimentação linear.

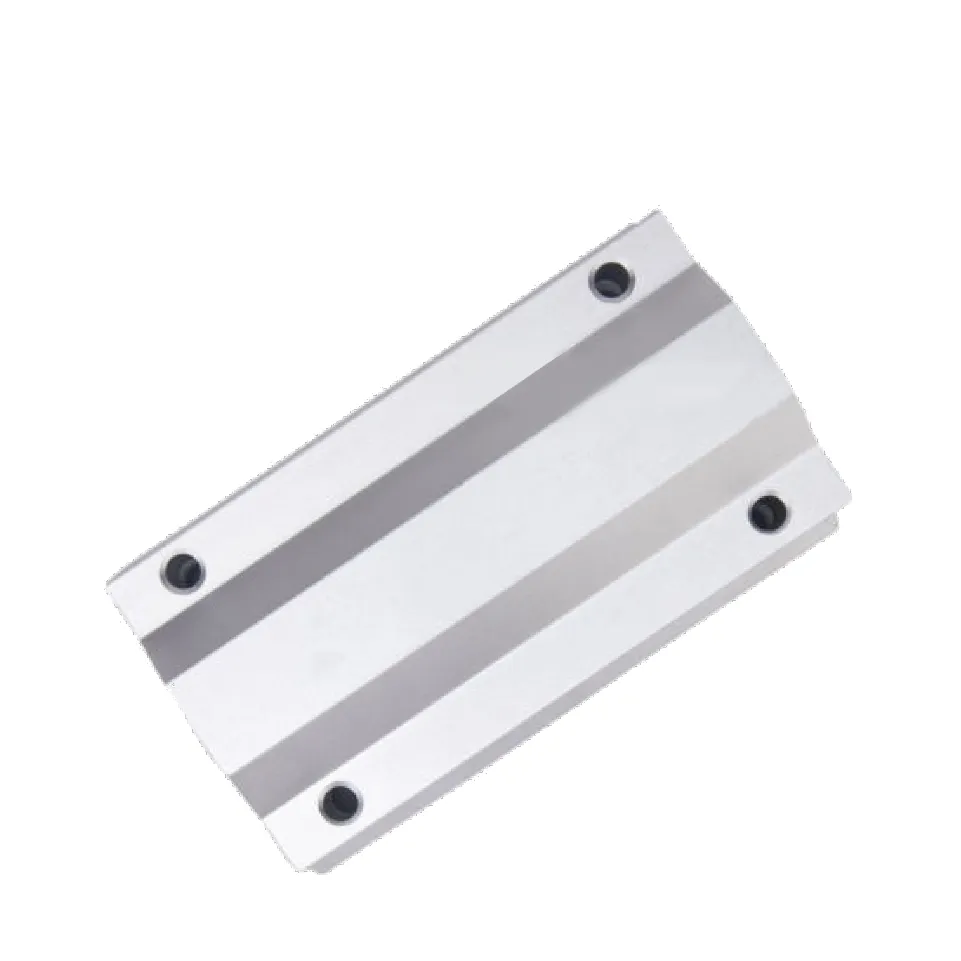

Construção com Bloco de Fixação Integrado

Outra característica importante do Pillow Block SC-LUU é sua construção em formato de bloco, com rolamento linear incorporado à estrutura de suporte.

Diferentemente dos rolamentos lineares cilíndricos convencionais, que necessitam de alojamentos específicos, o Pillow Block possui uma interface preparada para fixação mecânica em estruturas compatíveis.

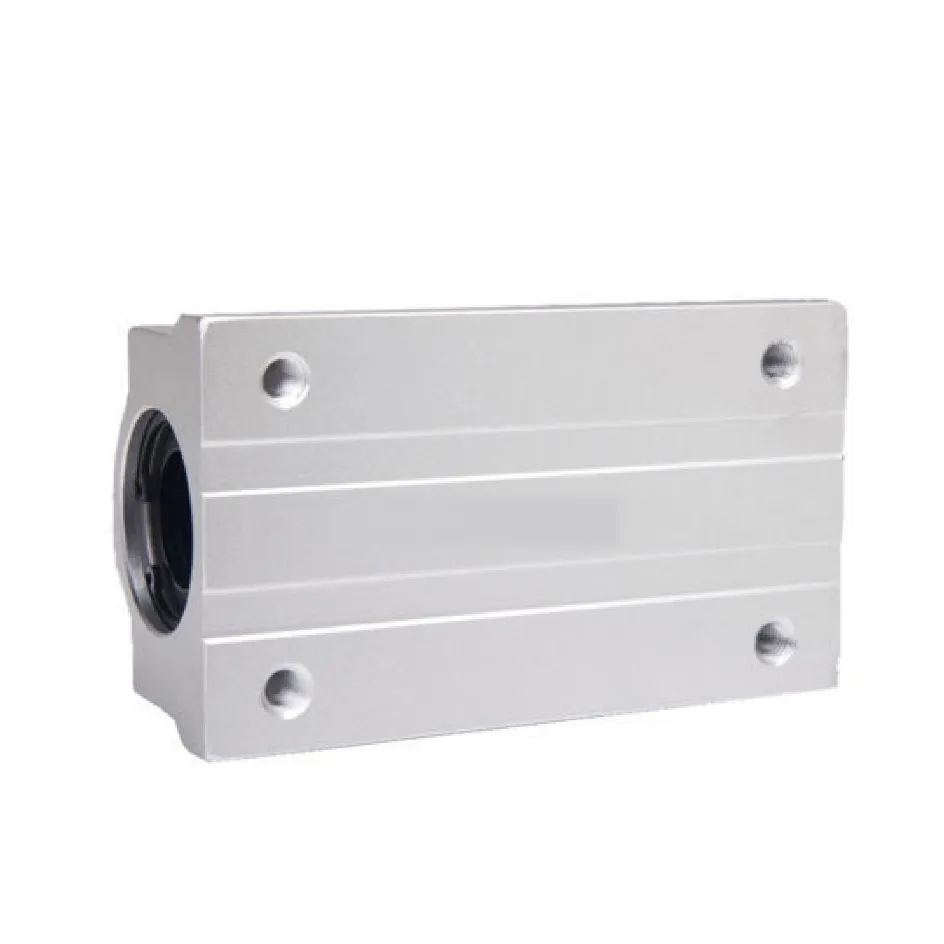

O componente apresenta quatro pontos de montagem, permitindo sua instalação em plataformas móveis, mesas de posicionamento e conjuntos mecânicos industriais.

Essa configuração facilita a integração do rolamento ao projeto, eliminando a necessidade de desenvolver um alojamento separado quando o formato do Pillow Block atende aos requisitos de montagem.

Os modelos possuem diferentes dimensões e roscas de fixação, variando de M4 a M10 conforme o tamanho selecionado.

A instalação deve considerar o posicionamento correto do bloco, o alinhamento do eixo e a preparação adequada das superfícies de apoio.

Uma montagem inadequada pode provocar esforços adicionais sobre os elementos rolantes, comprometendo a suavidade do movimento e acelerando o desgaste.

Aplicações em Máquinas CNC e Routers

O Pillow Block Longo SC-LUU para Máquinas CNC pode ser utilizado em mecanismos de movimentação que empregam eixos cilíndricos para orientar o deslocamento de componentes móveis.

Em máquinas CNC Router, os Pillow Blocks podem integrar sistemas auxiliares de posicionamento, mesas móveis e conjuntos mecânicos de deslocamento linear.

Sua construção alongada oferece capacidades de carga superiores às versões padrão de tamanho correspondente, permitindo avaliar sua utilização em sistemas que necessitam suportar esforços mais elevados.

Durante a operação, o sistema de esferas permite o deslocamento ao longo do eixo cilíndrico com baixo atrito, favorecendo movimentos suaves e controlados.

Essa característica é importante em equipamentos que realizam movimentações repetitivas e precisam manter estabilidade mecânica durante os processos produtivos.

A utilização deve respeitar os requisitos de precisão, capacidade de carga e rigidez definidos para a máquina, considerando as características do sistema completo de movimentação.

Aplicações em Automação Industrial

Além das máquinas CNC, o Pillow Block Longo SC-LUU pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, dispositivos de inspeção e mecanismos de transporte linear.

Em projetos de automação industrial, o componente pode integrar estruturas responsáveis pelo deslocamento de ferramentas, dispositivos e conjuntos móveis.

A construção em bloco com fixação integrada facilita a conexão do rolamento à estrutura mecânica, enquanto o sistema de esferas proporciona baixo atrito durante a movimentação.

A disponibilidade de diferentes tamanhos permite selecionar componentes compatíveis com máquinas de variadas dimensões, considerando as necessidades de carga e as condições de montagem.

O modelo longo representa uma alternativa para aplicações em que as capacidades nominais dos rolamentos compactos não atendem aos requisitos definidos pelo projeto.

A correta seleção do componente deve considerar a distribuição dos esforços, o curso de movimentação e as condições reais de funcionamento.

Baixo Ruído e Eficiência Operacional

O baixo atrito é uma das principais características dos sistemas de movimentação linear que utilizam rolamentos de esferas.

No Pillow Block Longo SC-LUU, o mecanismo de recirculação contribui para reduzir a resistência ao deslocamento e proporcionar movimentos suaves ao longo do eixo.

A linha também apresenta baixo nível de ruído operacional, característica relevante para máquinas automatizadas e sistemas que realizam movimentos frequentes.

O coeficiente de fricção entre 0,002 e 0,003 demonstra as características de baixo atrito especificadas para a Série SC.

A redução da resistência mecânica pode contribuir para melhorar a eficiência da movimentação, dependendo das condições de carga e acionamento.

Entretanto, o desempenho final depende da instalação adequada, da qualidade da superfície do eixo e das condições de manutenção do conjunto.

A combinação entre baixo atrito, construção alongada e elevada capacidade nominal de carga torna o modelo SC-LUU uma solução para diferentes necessidades de movimentação linear.

Cuidados na Instalação e Manutenção

A instalação correta do Pillow Block Longo SC-LUU é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade entre o diâmetro interno do rolamento e o eixo linear utilizado.

As superfícies de fixação devem apresentar condições adequadas para permitir o posicionamento correto do bloco e evitar esforços adicionais sobre os elementos internos.

Em sistemas que utilizam múltiplos Pillow Blocks, é importante garantir o alinhamento e o paralelismo dos eixos para preservar a suavidade dos deslocamentos.

Desalinhamentos podem provocar aumento da resistência ao movimento, vibrações e desgaste prematuro.

O catálogo técnico da G-Motion recomenda evitar ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior dos rolamentos, pois esses contaminantes podem comprometer seu funcionamento.

Também é necessário respeitar a faixa de temperatura de trabalho entre -20 °C e +80 °C, evitando condições que possam danificar os componentes internos de polímero.

A manutenção deve considerar inspeções periódicas, limpeza e lubrificação adequada conforme as exigências do equipamento.

Esses cuidados contribuem para preservar as condições de funcionamento e reduzir o risco de falhas relacionadas ao desgaste dos componentes.

Por que escolher o Pillow Block Longo SC-LUU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes desenvolvidos para atender diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Pillow Block Longo para Eixo Linear SC-LUU combina sistema de recirculação de esferas, construção alongada, baixo coeficiente de atrito e elevadas capacidades nominais de carga, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua construção com pontos de fixação permite integrar o componente em estruturas mecânicas compatíveis, enquanto o mecanismo de esferas favorece movimentação suave e operação silenciosa.

A disponibilidade de nove modelos, com diâmetros internos de 8 a 50 mm, possibilita selecionar a configuração conforme as exigências dimensionais e mecânicas de cada projeto.

Para fabricantes de máquinas CNC e equipamentos automatizados, a utilização de rolamentos corretamente dimensionados contribui para desenvolver sistemas de movimentação estáveis e confiáveis.

Conheça a linha de Pillow Blocks Longos SC-LUU G-Motion e encontre a configuração ideal para proporcionar maior capacidade de carga, movimentação suave e estabilidade aos sistemas de eixos lineares da sua indústria.
