Linha SBR_UU - Pillow Block Aberto para Eixo Linear

Pillow Block Aberto SBR-UU G-Motion – Precisão e Estabilidade para Eixos Lineares Apoiados

O Pillow Block Aberto SBR-UU da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos de guia. Sua construção combina um rolamento linear de esferas com um bloco de suporte integrado e abertura inferior, oferecendo uma solução para máquinas CNC Router, equipamentos automatizados e sistemas industriais de posicionamento.

O principal diferencial do Pillow Block SBR-UU é sua construção aberta, que permite sua utilização em sistemas de eixos lineares apoiados ao longo do percurso. Essa configuração amplia as possibilidades de montagem em equipamentos nos quais o eixo necessita de sustentação adicional.

O sistema interno de esferas permite realizar deslocamentos controlados, reduzindo a resistência mecânica ao movimento e proporcionando operação suave e com baixo nível de ruído.

Disponível em diferentes tamanhos, com diâmetros internos de 10 a 50 mm, o Pillow Block Aberto SBR-UU oferece alternativas dimensionais para atender aplicações que exigem movimentação linear, integração mecânica e estabilidade operacional.

Construção Aberta para Sistemas de Eixos Lineares Apoiados

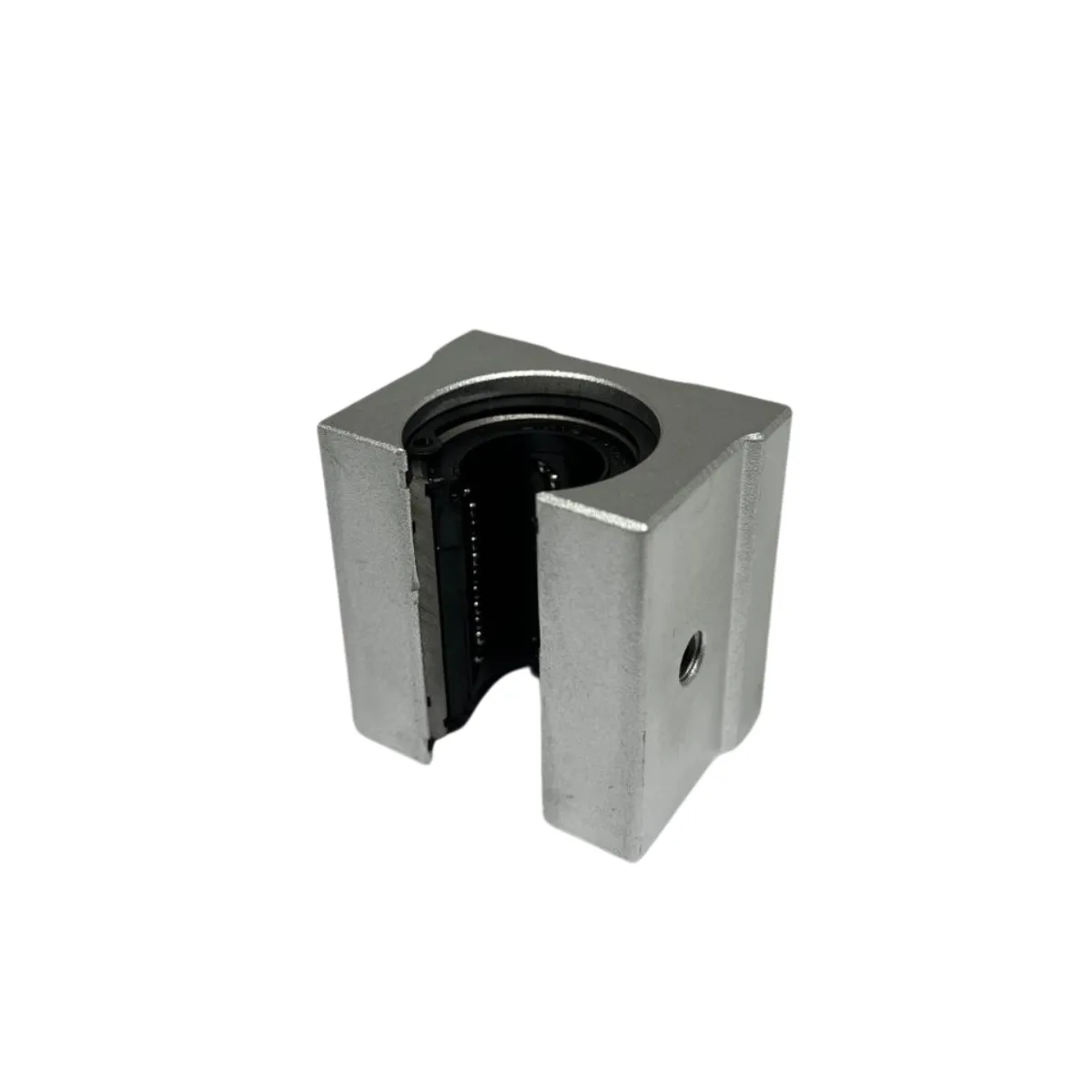

Uma das principais características do Rolamento Pillow Block Aberto SBR-UU G-Motion é sua geometria com abertura longitudinal na parte inferior do conjunto.

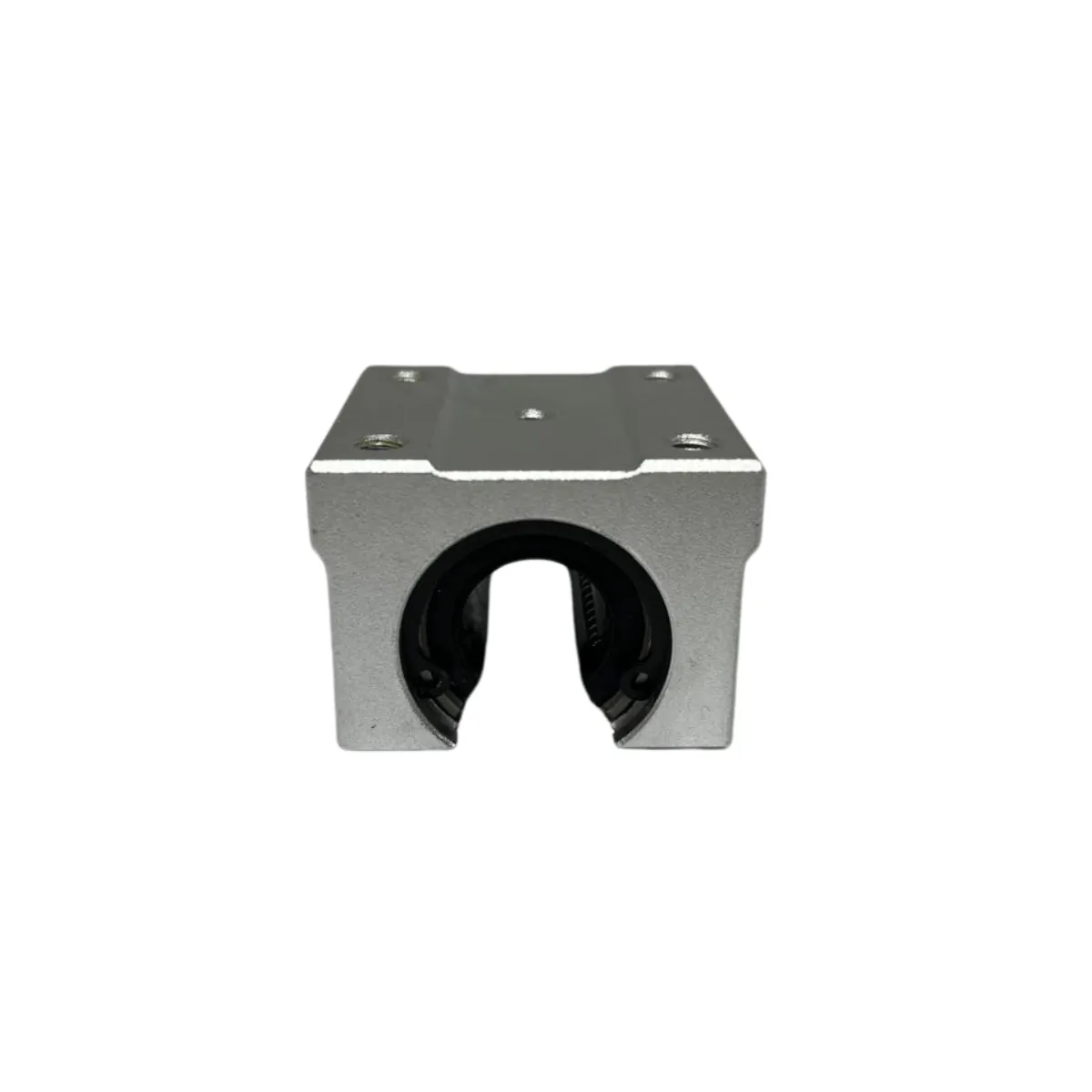

Diferentemente dos Pillow Blocks fechados convencionais, o modelo SBR apresenta um rolamento aberto incorporado ao bloco, permitindo sua utilização em eixos cilíndricos com estruturas de sustentação compatíveis.

Essa configuração é importante em projetos de movimentação linear nos quais o eixo recebe apoio ao longo de seu comprimento, reduzindo a dependência de sustentação exclusivamente pelas extremidades.

Durante o deslocamento, a abertura inferior permite a passagem da estrutura de apoio do eixo, desde que as dimensões e a geometria dos componentes sejam compatíveis.

O catálogo técnico da G-Motion apresenta modelos com ângulos de abertura de 50°, 60° e 80°, conforme o tamanho selecionado.

A escolha adequada deve considerar a geometria do suporte, as dimensões do eixo, a orientação das cargas e as características da montagem.

Essa versatilidade torna o Pillow Block SBR-UU uma alternativa para fabricantes de máquinas e integradores que necessitam desenvolver sistemas de movimentação linear com eixos apoiados.

Sistema de Rolamento de Esferas com Baixo Atrito

O Pillow Block SBR-UU utiliza um sistema interno de rolamento de esferas para permitir deslocamentos lineares suaves ao longo de eixos cilíndricos.

Nesse mecanismo, as esferas trabalham em contato com a superfície do eixo, proporcionando movimentação por rolamento e reduzindo a resistência mecânica em comparação com sistemas baseados exclusivamente em contato deslizante.

Essa tecnologia contribui para movimentos uniformes, precisos e com baixo atrito, características importantes para equipamentos que realizam ciclos frequentes de movimentação.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003, demonstrando as características de baixo atrito da linha.

A redução da resistência ao deslocamento pode contribuir para diminuir os esforços necessários ao acionamento, dependendo das condições de carga, velocidade e instalação do equipamento.

O sistema também proporciona operação com baixo nível de ruído, favorecendo a utilização em máquinas automatizadas, equipamentos de posicionamento e mecanismos industriais de movimentação.

Construção Pillow Block com Fixação Integrada

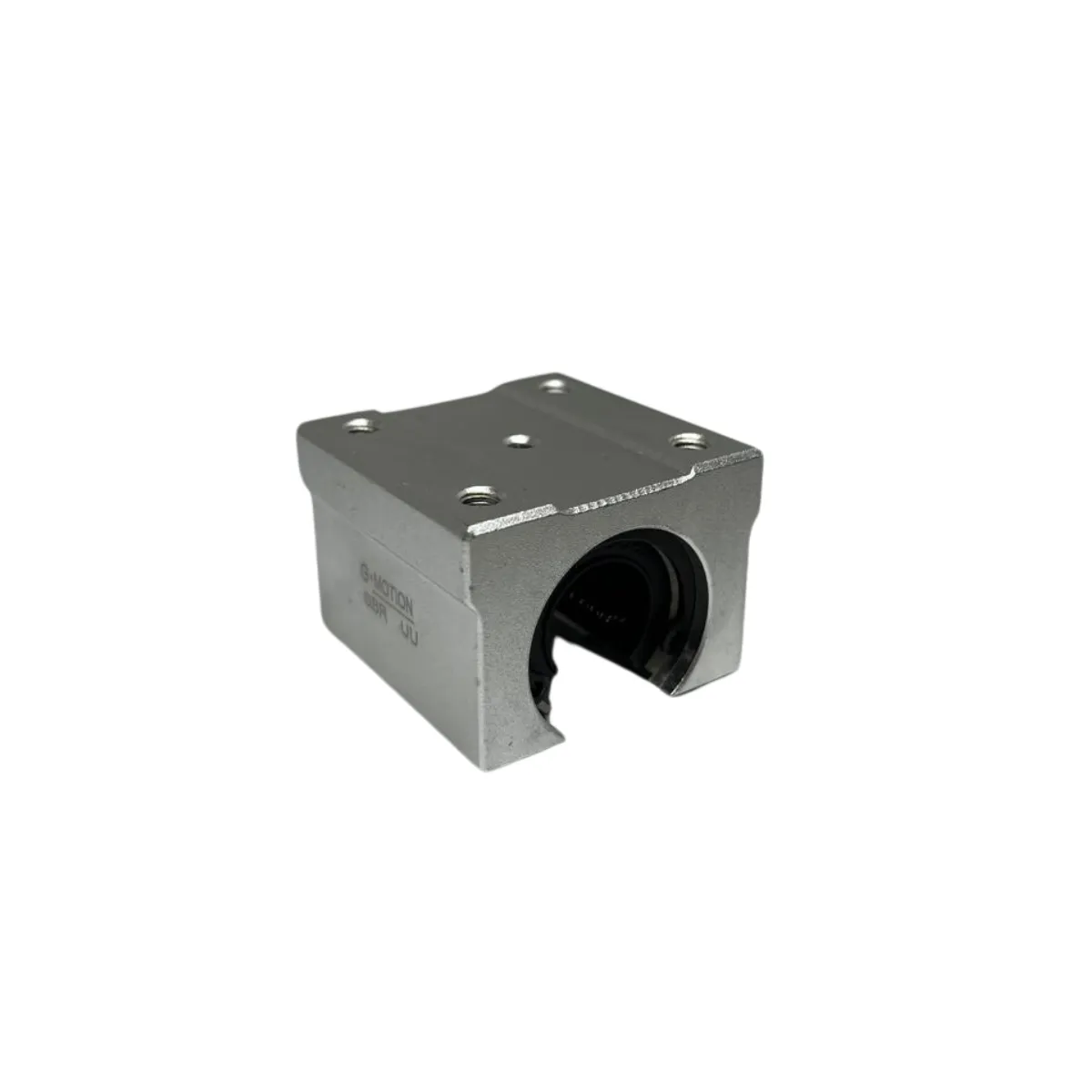

Outra característica importante do Pillow Block Aberto SBR-UU é sua construção em formato de bloco, com rolamento linear incorporado à estrutura de suporte.

Esse formato permite realizar a conexão mecânica do componente diretamente em plataformas móveis, mesas de posicionamento e estruturas industriais compatíveis.

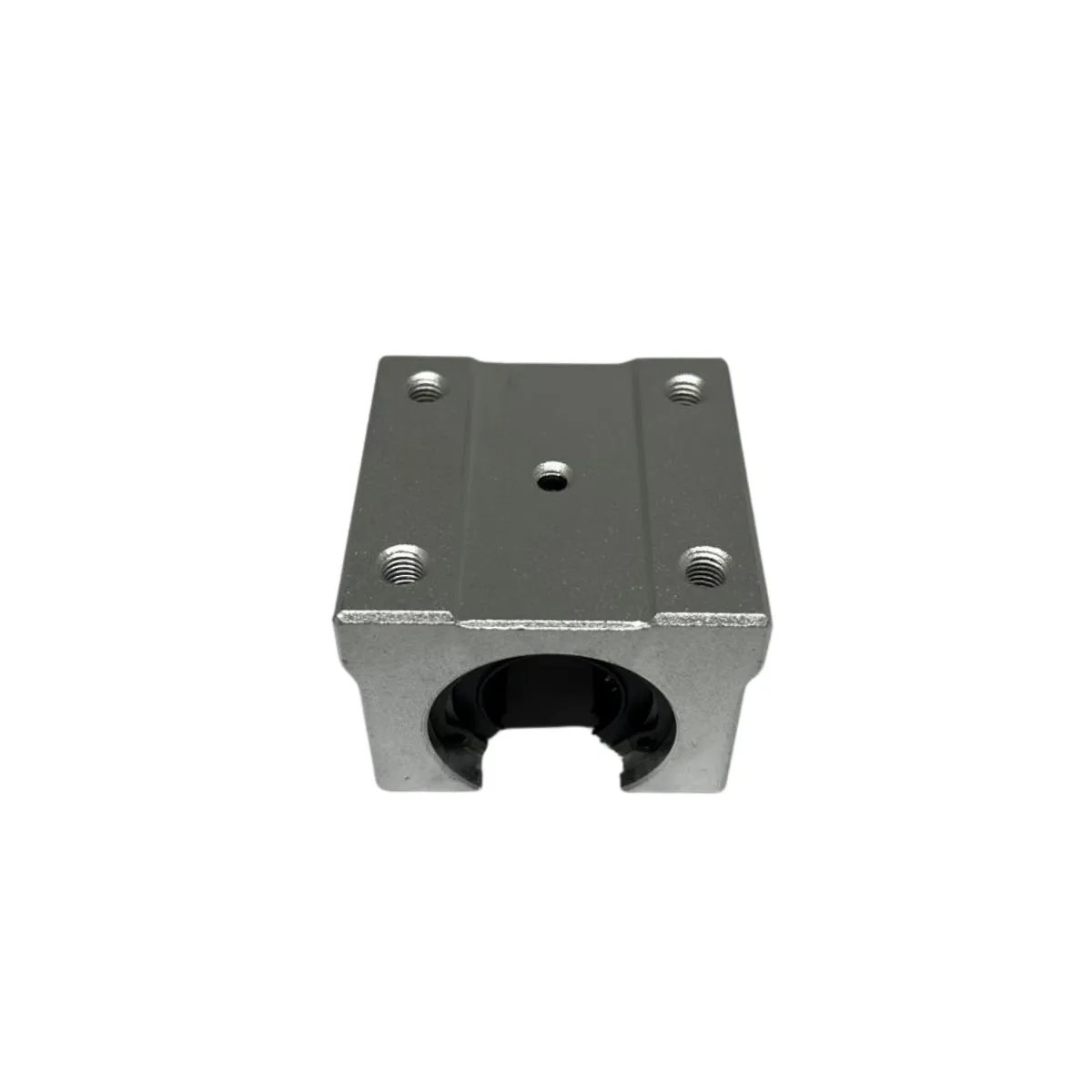

O bloco apresenta quatro pontos de fixação, permitindo sua instalação por meio de parafusos adequados às dimensões do modelo selecionado.

A linha contempla diferentes roscas de montagem, incluindo M5, M6, M8 e M10, conforme as especificações dimensionais do catálogo.

Essa configuração facilita a integração do rolamento ao projeto, dispensando a fabricação de um alojamento separado quando as características do Pillow Block atendem aos requisitos da aplicação.

A fixação integrada também proporciona uma interface mecânica entre o sistema de guia linear e o componente que será movimentado.

Durante a instalação, é fundamental verificar o posicionamento do bloco, o alinhamento do eixo e a compatibilidade com os suportes utilizados.

Diferentes Diâmetros para Cada Aplicação

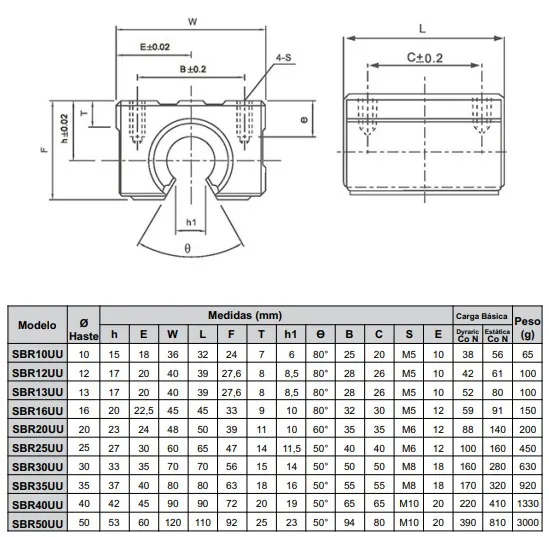

A linha de Pillow Blocks Abertos SBR-UU G-Motion contempla os modelos SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU e SBR50UU.

Essas variações permitem selecionar o componente conforme o diâmetro nominal do eixo linear utilizado no sistema.

O modelo SBR10UU, por exemplo, apresenta diâmetro interno de 10 mm, largura de 36 mm e comprimento de 32 mm, oferecendo uma configuração compacta para sistemas de movimentação de menor porte.

Já o SBR50UU possui diâmetro interno de 50 mm, largura de 120 mm e comprimento de 110 mm, permitindo sua integração em projetos que necessitam de componentes de maiores dimensões.

A variedade de tamanhos possibilita atender diferentes necessidades de montagem, desde mecanismos compactos de automação até equipamentos industriais que utilizam eixos de maior diâmetro.

A seleção correta deve considerar não apenas o diâmetro interno do rolamento, mas também as dimensões do bloco, os pontos de fixação, a abertura inferior e as características dos suportes do eixo.

A compatibilidade dimensional é fundamental para evitar interferências durante o deslocamento e garantir a integração adequada dos componentes.

Capacidade de Carga e Estabilidade na Movimentação Linear

O Pillow Block Aberto SBR-UU apresenta diferentes classificações de carga dinâmica e estática, conforme o modelo selecionado.

Esses parâmetros devem ser considerados durante o dimensionamento mecânico do sistema, levando em conta as condições reais de funcionamento do equipamento.

A capacidade dinâmica está relacionada aos esforços suportados durante os ciclos de movimentação, enquanto a capacidade estática é utilizada na avaliação de carregamentos aplicados em condições sem deslocamento.

Em sistemas com rolamentos abertos, a orientação da abertura e a direção das forças aplicadas são fatores importantes para a correta seleção e instalação.

A distribuição dos esforços entre os rolamentos também deve ser avaliada em equipamentos que utilizam múltiplos Pillow Blocks para orientar uma mesma plataforma ou estrutura.

O dimensionamento precisa considerar fatores como velocidade de movimentação, aceleração, frequência de operação, impactos, vibrações e características dos eixos.

Quando corretamente selecionado e instalado, o componente oferece condições favoráveis para deslocamentos estáveis e confiáveis.

Aplicações em Máquinas CNC Router

O Pillow Block Aberto SBR-UU para Máquinas CNC Router pode integrar sistemas que utilizam eixos cilíndricos apoiados para orientar os componentes móveis durante os processos de movimentação.

Em máquinas CNC, os rolamentos lineares podem ser empregados em mesas móveis, mecanismos auxiliares de deslocamento e sistemas de posicionamento.

A construção aberta permite desenvolver configurações nas quais os eixos possuem sustentação ao longo do percurso, característica importante em determinados projetos de máquinas.

Durante o funcionamento, o sistema de esferas proporciona movimentação com baixo atrito, contribuindo para deslocamentos suaves e controlados.

Essa característica é relevante em equipamentos que realizam movimentos repetitivos e necessitam manter condições adequadas de estabilidade mecânica.

O Pillow Block SBR-UU pode ser utilizado em diferentes configurações de máquinas CNC Router, desde que sejam respeitados os requisitos de carga, rigidez, precisão e compatibilidade dimensional.

A escolha deve considerar o conjunto completo de movimentação, incluindo eixos, suportes, elementos de transmissão e estrutura mecânica.

Aplicações em Automação Industrial

Além das máquinas CNC, o Pillow Block Aberto SBR-UU pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, dispositivos de inspeção e mecanismos de transporte linear.

Em equipamentos de automação, o componente pode integrar estruturas responsáveis pelo deslocamento de peças, ferramentas, plataformas e conjuntos móveis.

Sua construção em bloco permite realizar a fixação à estrutura que será movimentada, enquanto a abertura inferior favorece sua utilização em sistemas de eixos apoiados.

Essa combinação é especialmente interessante em projetos que necessitam conciliar movimentação suave, sustentação mecânica e integração com estruturas industriais.

A variedade dimensional permite selecionar modelos compatíveis com diferentes diâmetros de eixos, possibilitando atender máquinas e equipamentos de diversos portes.

Para obter o desempenho esperado, é necessário verificar as condições de carregamento, o alinhamento dos componentes e as características construtivas do sistema.

Diferença Entre Pillow Block Aberto SBR e Pillow Block Fechado SC

A G-Motion oferece diferentes configurações de rolamentos Pillow Block para movimentação linear, incluindo os modelos SC e SBR.

O Pillow Block SC possui construção fechada ao redor do eixo, sendo utilizado em sistemas de movimentação linear com eixos cilíndricos compatíveis.

Já o Pillow Block SBR apresenta abertura longitudinal inferior, permitindo sua utilização em configurações de eixos apoiados, nas quais o suporte precisa acompanhar o eixo ao longo de determinado percurso.

Essa diferença construtiva influencia as possibilidades de montagem e deve ser considerada durante o desenvolvimento do projeto mecânico.

O modelo SBR é especialmente adequado para configurações que exigem passagem para a estrutura de sustentação do eixo.

Entretanto, a seleção entre os dois tipos deve considerar as dimensões dos componentes, a distribuição das cargas, a rigidez necessária e o espaço disponível.

Não existe superioridade universal entre as configurações. Cada modelo apresenta características que devem ser avaliadas conforme as necessidades específicas da aplicação.

Baixo Ruído e Eficiência Mecânica

O baixo atrito é uma das principais características dos rolamentos lineares utilizados em sistemas industriais de movimentação.

No Pillow Block SBR-UU, o contato por rolamento das esferas reduz a resistência ao deslocamento, proporcionando movimentação suave ao longo do eixo cilíndrico.

A linha também apresenta baixo nível de ruído operacional, característica relevante para máquinas automatizadas e equipamentos que realizam movimentos frequentes.

O coeficiente de fricção entre 0,002 e 0,003 representa um parâmetro técnico importante para aplicações que necessitam de baixo atrito.

O funcionamento com menor resistência mecânica pode contribuir para melhorar a eficiência da movimentação, dependendo das condições de carga e do sistema de acionamento.

O desempenho final, entretanto, depende do alinhamento dos eixos, das condições de instalação, da limpeza e da manutenção adequada.

A combinação entre baixo atrito, operação silenciosa e construção aberta torna o Pillow Block SBR-UU uma solução para diferentes sistemas de movimentação linear industrial.

Cuidados na Instalação e Manutenção

A instalação correta do Pillow Block Aberto SBR-UU é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade entre o diâmetro interno do rolamento e o eixo linear utilizado.

A abertura inferior deve estar corretamente posicionada em relação ao suporte do eixo, garantindo que exista espaço suficiente para a movimentação sem interferências mecânicas.

As superfícies de fixação devem apresentar condições adequadas para permitir o alinhamento dos blocos e evitar esforços adicionais sobre os elementos rolantes.

Em sistemas que utilizam dois ou mais eixos paralelos, é importante verificar o alinhamento e a distribuição das cargas entre os componentes.

O catálogo técnico da G-Motion recomenda evitar a utilização em ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior do rolamento, pois esses contaminantes podem prejudicar o funcionamento do mecanismo.

Também é necessário respeitar a faixa de temperatura de trabalho entre -20 °C e +80 °C, evitando condições que possam comprometer os componentes internos de polímero.

A manutenção deve considerar inspeções periódicas, cuidados com a limpeza e condições adequadas de lubrificação, conforme as características do equipamento.

Por que escolher o Pillow Block Aberto SBR-UU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes destinados a diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Pillow Block Aberto para Eixo Linear SBR-UU combina rolamento de esferas, baixo coeficiente de atrito, construção aberta e fixação integrada, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua geometria permite a utilização em sistemas de eixos apoiados compatíveis, ampliando as possibilidades de integração em diferentes estruturas mecânicas.

O sistema interno de esferas favorece deslocamentos suaves e operação com baixo nível de ruído, enquanto a disponibilidade de modelos para eixos de 10 a 50 mm permite selecionar a configuração conforme os requisitos dimensionais do projeto.

Para fabricantes de máquinas CNC Router e equipamentos automatizados, a utilização de componentes corretamente dimensionados contribui para desenvolver sistemas de movimentação estáveis e confiáveis.

Conheça a linha de Pillow Blocks Abertos SBR-UU G-Motion e encontre a configuração ideal para proporcionar movimentação suave, baixo atrito e estabilidade aos sistemas de eixos lineares apoiados da sua indústria.
