Linha LM_OP - Rolamento Linear Aberto para Eixo Linear

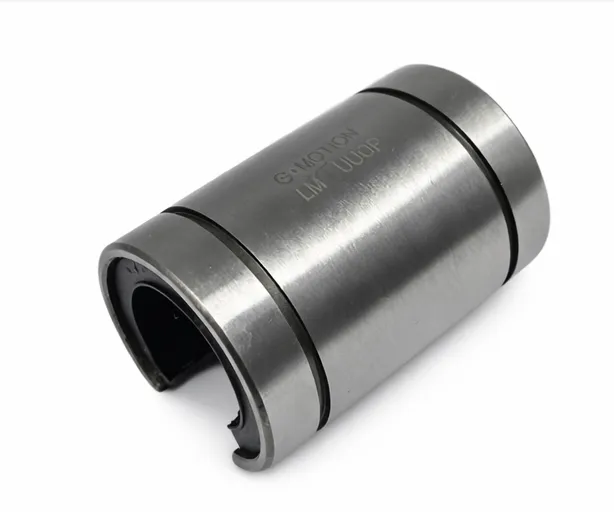

Rolamento Linear Aberto LM-UUOP G-Motion – Precisão e Movimentação Suave para Eixos Lineares

O Rolamento Linear Aberto LM-UUOP da G-Motion é um componente mecânico desenvolvido para proporcionar movimentação linear suave, precisa e com baixo atrito em sistemas que utilizam eixos cilíndricos. Sua construção com abertura lateral permite a integração em configurações de eixos lineares apoiados, oferecendo uma solução para máquinas CNC, equipamentos automatizados, sistemas de posicionamento e diferentes aplicações industriais.

Integrante da linha de rolamentos lineares G-Motion, o modelo LM-UUOP utiliza um sistema de esferas que reduz a resistência ao deslocamento entre o componente e o eixo linear, proporcionando movimentos controlados e operação com baixo nível de ruído.

Uma de suas principais características é a abertura longitudinal no corpo do rolamento, que possibilita sua utilização em configurações mecânicas nas quais o eixo cilíndrico possui elementos de sustentação ao longo do percurso, desde que sejam respeitadas as dimensões de abertura e as condições de montagem.

Disponível em diferentes tamanhos, com diâmetros internos de 12 a 100 mm conforme a tabela dimensional, o Rolamento Linear Aberto LM-UUOP apresenta diversas opções para atender projetos que exigem movimentação linear, estabilidade e eficiência mecânica.

Sistema de Esferas para Movimentação Linear com Baixo Atrito

O Rolamento Linear LM-UUOP utiliza elementos rolantes esféricos para permitir o deslocamento do componente ao longo de um eixo cilíndrico.

Nesse sistema, as esferas trabalham em contato com a superfície do eixo linear, permitindo que a movimentação ocorra predominantemente por rolamento, reduzindo a resistência mecânica em comparação com mecanismos baseados exclusivamente em contato deslizante.

Essa tecnologia favorece movimentos suaves, precisos e com baixo nível de ruído, características importantes em equipamentos que realizam deslocamentos frequentes e repetitivos.

O catálogo técnico da G-Motion apresenta coeficiente de fricção entre 0,002 e 0,003, demonstrando as características de baixo atrito dessa linha.

A redução da resistência ao deslocamento contribui para a eficiência mecânica do sistema e pode diminuir os esforços necessários ao acionamento, dependendo das condições de carga, velocidade e montagem.

A combinação entre elementos rolantes, dimensões adequadas e instalação correta proporciona condições favoráveis para o funcionamento estável dos mecanismos de movimentação linear.

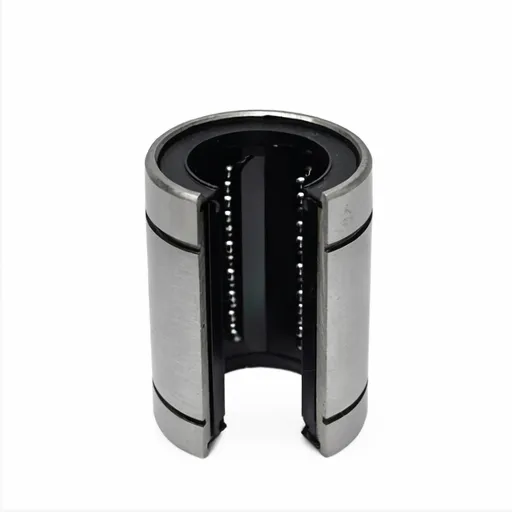

Construção Aberta para Sistemas de Eixos Apoiados

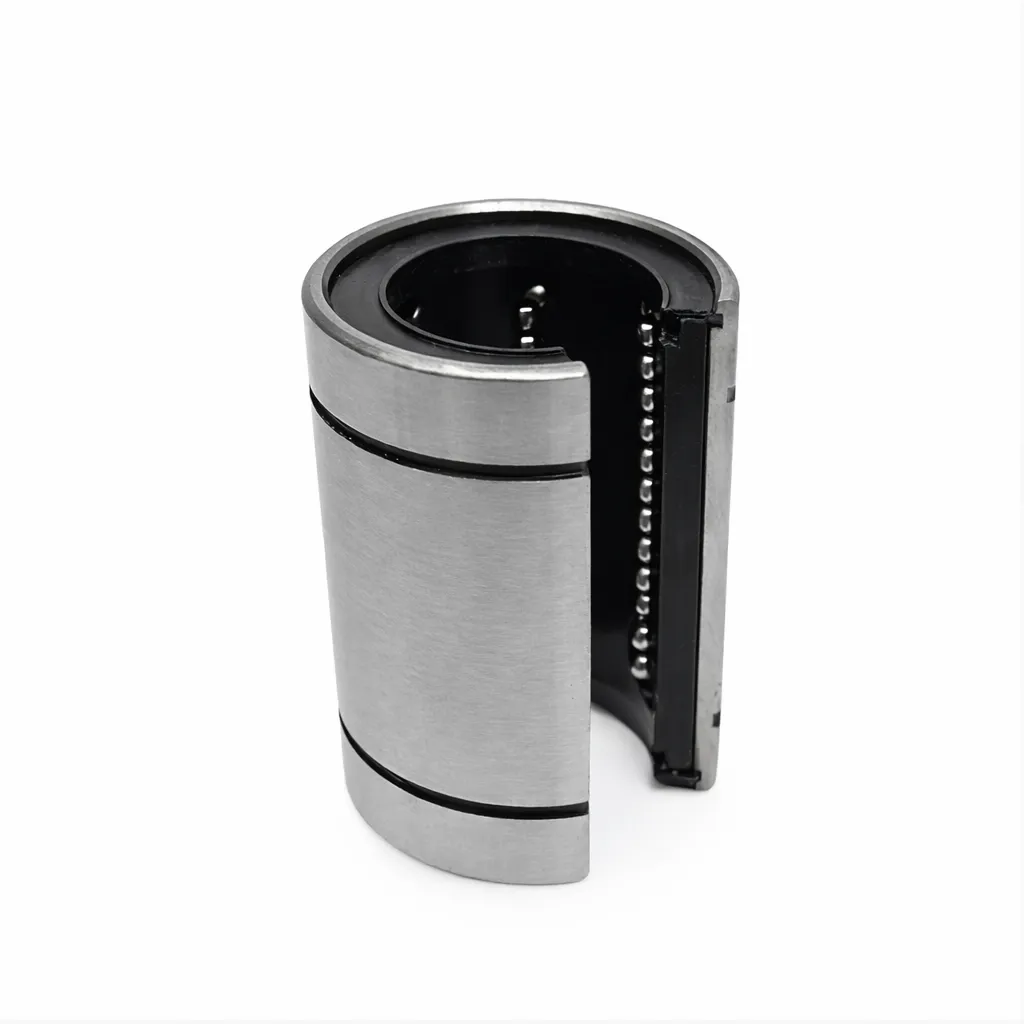

Uma das principais características do Rolamento Linear Aberto LM-UUOP é sua geometria com abertura longitudinal, que diferencia esse componente dos rolamentos lineares fechados convencionais.

Nos sistemas com eixos cilíndricos sustentados por suportes contínuos, a abertura permite acomodar a passagem da estrutura de apoio durante o deslocamento, desde que exista compatibilidade dimensional.

Essa configuração é especialmente interessante em projetos nos quais o eixo necessita de sustentação adicional ao longo de seu comprimento.

O catálogo apresenta diferentes ângulos de abertura, variando conforme o tamanho do rolamento.

Os modelos menores possuem configurações com abertura de 80°, enquanto outros tamanhos apresentam ângulos de 60° ou 50°.

A escolha deve considerar a geometria do eixo, o formato do suporte, o espaço disponível para deslocamento e as condições de carregamento do conjunto.

A orientação da abertura também é importante para garantir a passagem dos elementos de sustentação sem interferências mecânicas durante a operação.

Diferentes Diâmetros para Cada Aplicação Industrial

A linha de Rolamentos Lineares Abertos LM-UUOP G-Motion apresenta modelos com diâmetros internos de 12, 13, 16, 20, 25, 30, 35, 40, 50, 60, 80 e 100 mm.

Essa variedade permite selecionar o rolamento conforme o diâmetro nominal do eixo linear utilizado no projeto, atendendo diferentes configurações de máquinas e equipamentos.

O modelo LM12UUOP, por exemplo, possui diâmetro interno de 12 mm, diâmetro externo de 21 mm e comprimento total de 30 mm, oferecendo dimensões compactas para mecanismos de movimentação de menor porte.

Já o LM100UUOP apresenta diâmetro interno de 100 mm, diâmetro externo de 150 mm e comprimento total de 175 mm, permitindo sua integração em projetos com dimensões mecânicas maiores.

A disponibilidade de diferentes tamanhos oferece alternativas para equipamentos de automação, máquinas CNC, sistemas de transporte e mecanismos de posicionamento industrial.

A seleção correta deve considerar o diâmetro do eixo, as dimensões externas do rolamento, o comprimento de montagem, a abertura lateral e as cargas envolvidas na aplicação.

Além disso, é fundamental verificar a compatibilidade entre o rolamento, o eixo e os elementos de sustentação utilizados no sistema.

Capacidade de Carga e Estabilidade de Movimentação

O Rolamento Linear LM-UUOP foi desenvolvido para atender diferentes necessidades de movimentação e carregamento em sistemas de eixos lineares.

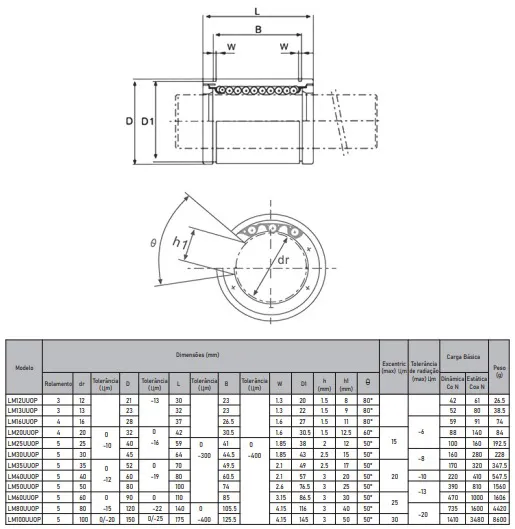

A tabela dimensional G-Motion apresenta valores específicos de capacidade de carga dinâmica básica e carga estática básica para os diferentes modelos, permitindo utilizar essas informações como referência no dimensionamento mecânico.

A capacidade dinâmica está relacionada aos esforços suportados durante os ciclos de movimentação, enquanto a capacidade estática é utilizada na avaliação das condições de carregamento sem deslocamento.

Para selecionar o rolamento adequado, é necessário considerar a intensidade e a direção das cargas, a velocidade de deslocamento, a frequência de operação e as características da estrutura mecânica.

Nos rolamentos abertos, a orientação da abertura em relação à direção dos esforços também deve ser avaliada, pois a geometria do componente influencia a distribuição das cargas.

Em sistemas que utilizam dois ou mais rolamentos, o posicionamento dos componentes e o alinhamento entre os eixos são importantes para preservar as condições de funcionamento.

Quando corretamente dimensionado e instalado, o Rolamento LM-UUOP oferece condições favoráveis para uma movimentação estável, suave e confiável.

Aplicações em Máquinas CNC e Routers

O Rolamento Linear Aberto para Máquinas CNC pode integrar sistemas que utilizam eixos cilíndricos para orientar o deslocamento de componentes móveis.

Em máquinas CNC Router, os rolamentos lineares podem ser empregados em mecanismos de movimentação, dispositivos de posicionamento e conjuntos auxiliares que necessitam de deslocamentos guiados.

Sua construção com abertura lateral permite desenvolver configurações nas quais os eixos recebem sustentação ao longo do percurso, característica importante para determinadas estruturas mecânicas.

Essa possibilidade de montagem deve ser considerada durante a concepção do projeto, especialmente em equipamentos que apresentam diferentes comprimentos de curso e condições de carregamento.

O sistema de esferas contribui para reduzir a resistência ao movimento, favorecendo o deslocamento dos componentes móveis ao longo dos eixos.

A utilização deve respeitar os requisitos de precisão, carga e rigidez definidos para a máquina, garantindo que o componente seja corretamente dimensionado para sua função.

Aplicações em Automação Industrial

Além das máquinas CNC, o Rolamento Linear Aberto LM-UUOP pode ser utilizado em diferentes equipamentos industriais que necessitam de movimentação linear guiada.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, máquinas de corte, equipamentos de gravação, dispositivos de inspeção, mesas de posicionamento, mecanismos de transporte e máquinas industriais especiais.

Em sistemas de automação, o rolamento pode integrar dispositivos responsáveis pelo deslocamento de peças, ferramentas, plataformas e elementos móveis.

A utilização de eixos lineares com suporte adequado permite desenvolver configurações mecânicas específicas para diferentes necessidades de movimentação.

Sua geometria aberta também favorece a integração em projetos que necessitam de passagem para elementos de sustentação ao longo do eixo, desde que sejam respeitadas as características dimensionais do conjunto.

A variedade de modelos permite atender equipamentos de diferentes dimensões, considerando os requisitos de movimentação, carregamento e espaço disponível.

Baixo Ruído e Eficiência Mecânica

Uma das vantagens dos rolamentos lineares de esferas é a capacidade de proporcionar deslocamentos com baixo atrito.

No modelo LM-UUOP, o contato por rolamento reduz a resistência ao movimento e favorece deslocamentos suaves ao longo dos eixos cilíndricos.

A linha também apresenta baixo nível de ruído operacional, característica relevante para equipamentos automatizados e mecanismos que realizam movimentos frequentes.

O coeficiente de fricção especificado entre 0,002 e 0,003 demonstra as características de eficiência mecânica do componente.

O funcionamento com menor resistência ao deslocamento pode contribuir para reduzir os esforços sobre os sistemas de acionamento, respeitando as condições de aplicação.

O desempenho depende diretamente das características do eixo, da qualidade da instalação, do alinhamento dos componentes e das cargas aplicadas.

A combinação entre baixo atrito, movimentação suave e construção aberta torna o Rolamento LM-UUOP uma opção para diferentes projetos de movimentação linear industrial.

Cuidados na Instalação e Manutenção

A instalação correta do Rolamento Linear Aberto LM-UUOP é fundamental para preservar o funcionamento e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade dimensional entre o rolamento, o eixo linear e os elementos de sustentação.

A orientação da abertura deve permitir o deslocamento ao longo do percurso sem interferências com os suportes ou demais elementos da estrutura.

O alinhamento entre os componentes também deve ser considerado, especialmente em sistemas que utilizam múltiplos rolamentos para orientar uma mesma plataforma ou mecanismo.

Desalinhamentos podem provocar aumento da resistência ao movimento, esforços adicionais sobre as esferas e desgaste prematuro dos componentes.

O catálogo técnico da G-Motion recomenda evitar ambientes com risco de entrada de fuligem, poeira e objetos cortantes no interior do rolamento, pois esses contaminantes podem prejudicar o funcionamento do mecanismo.

Essa precaução é particularmente importante em componentes com abertura longitudinal, nos quais a aplicação deve considerar as condições de exposição à contaminação.

Também é necessário respeitar a faixa de temperatura de trabalho estabelecida entre -20 °C e +80 °C, evitando condições que possam comprometer os componentes internos.

A manutenção deve considerar inspeções periódicas, limpeza e condições adequadas de lubrificação conforme as características do conjunto mecânico.

Por que escolher o Rolamento Linear Aberto LM-UUOP G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes destinados a diferentes necessidades de deslocamento, orientação e posicionamento mecânico.

O Rolamento Linear Aberto LM-UUOP combina sistema de esferas, baixo coeficiente de atrito, construção com abertura lateral e ampla variedade de dimensões, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua geometria permite a integração em sistemas de eixos cilíndricos apoiados compatíveis, ampliando as possibilidades de montagem em diferentes estruturas mecânicas.

O baixo atrito e a operação silenciosa favorecem a movimentação controlada dos componentes, enquanto a variedade de tamanhos permite selecionar a configuração conforme as exigências dimensionais do equipamento.

Para fabricantes de máquinas CNC e sistemas automatizados, a escolha de rolamentos adequadamente dimensionados contribui para desenvolver mecanismos mais estáveis e confiáveis.

Em aplicações industriais, a correta integração entre rolamento, eixo e suportes é fundamental para preservar o desempenho mecânico durante a operação.

Conheça a linha de Rolamentos Lineares Abertos LM-UUOP G-Motion e encontre a configuração ideal para proporcionar movimentação suave, baixo atrito e integração eficiente aos sistemas de eixos lineares da sua máquina CNC ou equipamento industrial.
