Linha SIL – Rótula Esférica

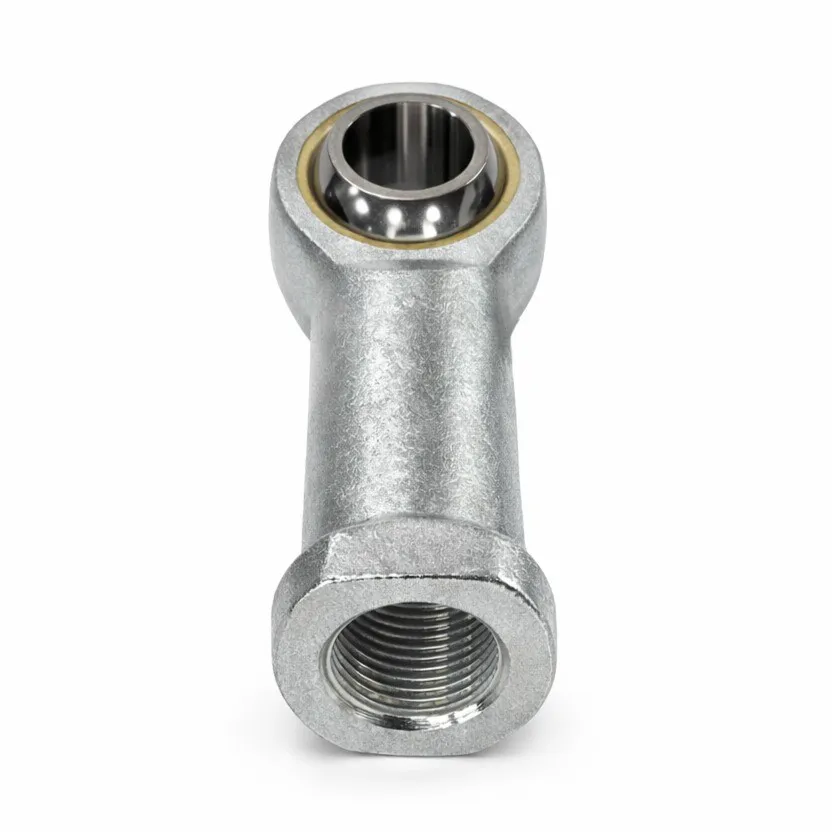

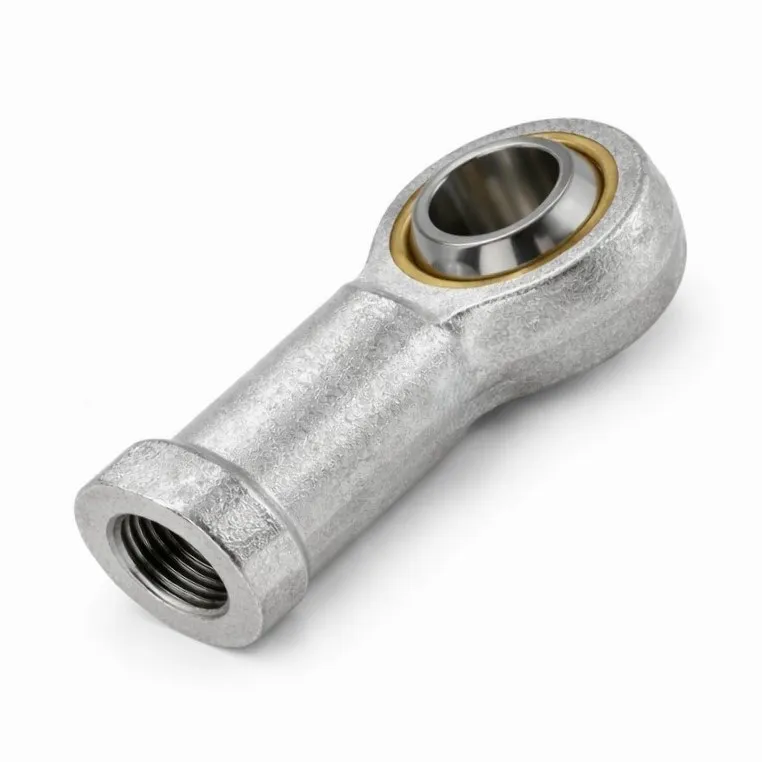

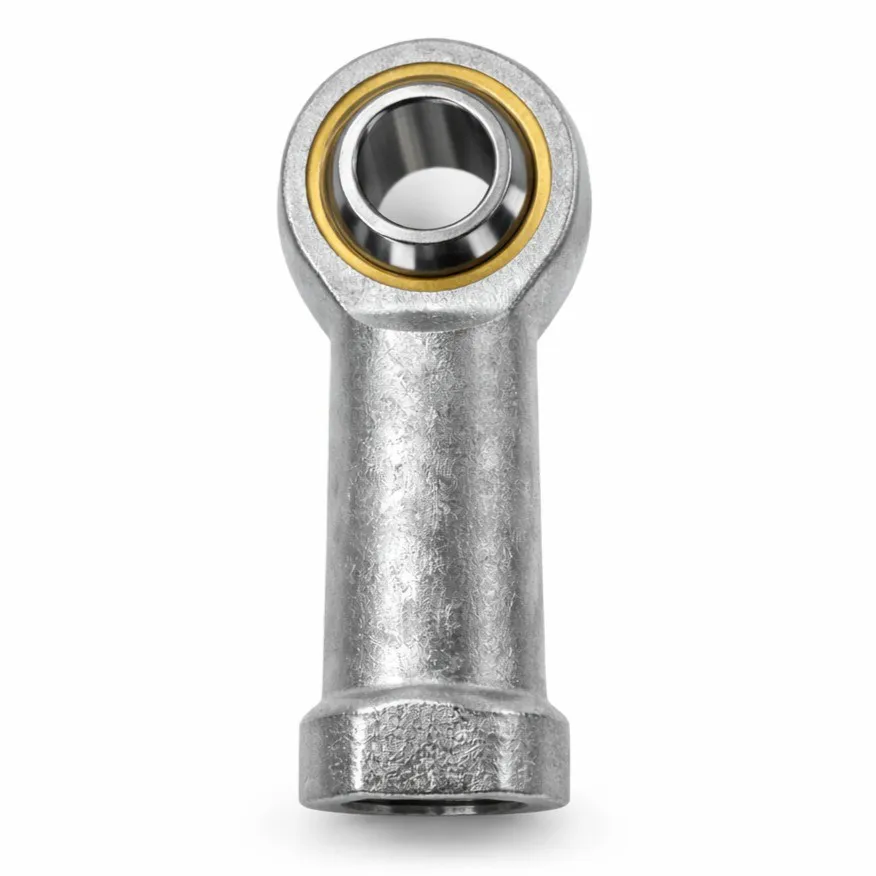

Rótula Esférica SIL G-Motion – Terminal Rotular com Rosca Fêmea Esquerda para Automação Industrial

A Rótula Esférica SIL com Rosca Fêmea Esquerda da G-Motion é um componente mecânico desenvolvido para proporcionar articulação, transmissão de esforços e compensação de desalinhamentos angulares em máquinas, equipamentos automatizados e sistemas industriais de movimentação. Sua construção com terminal de rosca interna esquerda oferece uma solução para mecanismos articulados, sistemas de acionamento e aplicações que necessitam de conexões mecânicas com liberdade de movimento angular.

Integrante da Série S_ da G-Motion, o modelo SIL apresenta características como funcionamento a seco, elevada rigidez, durabilidade e capacidade de compensação de desalinhamentos, contribuindo para o desempenho de equipamentos sujeitos a esforços e movimentos repetitivos.

Seu sistema de articulação esférica permite acomodar variações angulares entre os componentes conectados, respeitando os limites de movimentação e carregamento especificados para cada modelo.

Disponível em 20 configurações dimensionais, com diâmetros nominais de 5 a 50 mm e capacidades de carga dinâmica básica de até 308 kN, a Rótula SIL oferece alternativas para diferentes necessidades de montagem e transmissão de esforços mecânicos.

A variedade de tamanhos e passos de rosca permite selecionar o componente conforme as características do projeto, proporcionando integração com hastes, tirantes e mecanismos de acionamento compatíveis.

Articulação Esférica para Compensação de Desalinhamentos

Uma das principais características da Rótula Esférica SIL G-Motion é seu mecanismo de articulação, desenvolvido para acomodar movimentos angulares relativos entre os componentes conectados.

O conjunto utiliza uma superfície de articulação esférica que permite a movimentação angular do elemento interno em relação ao corpo do terminal.

Essa característica é importante em sistemas nos quais os componentes mecânicos não permanecem perfeitamente alinhados durante todo o percurso de operação.

Em mecanismos articulados, pequenas variações geométricas podem gerar esforços adicionais sobre hastes, conexões e elementos de fixação quando não existe liberdade angular adequada.

A utilização de uma rótula corretamente dimensionada permite acomodar os desalinhamentos previstos no projeto, favorecendo a transmissão dos esforços e reduzindo determinadas solicitações mecânicas indesejadas.

Conforme o catálogo técnico G-Motion, os modelos da linha apresentam ângulos de articulação aproximados entre 12° e 17°, dependendo do tamanho selecionado.

Esses valores devem ser considerados durante o dimensionamento, garantindo que o componente trabalhe dentro de seus limites de movimentação.

A capacidade de compensação angular não substitui o alinhamento correto do equipamento, mas representa um recurso importante para mecanismos que necessitam de articulação durante a operação.

Terminal Rotular com Rosca Fêmea Esquerda

O modelo SIL possui rosca interna fêmea com sentido esquerdo, permitindo sua conexão com hastes e elementos mecânicos que utilizam rosca macho esquerda correspondente.

Essa configuração diferencia a Rótula SIL dos modelos convencionais com rosca direita, oferecendo uma alternativa para projetos que necessitam de sentidos específicos de aperto e regulagem.

A rosca esquerda pode ser utilizada em mecanismos de ajuste nos quais a combinação de componentes com sentidos de rosca opostos permite modificar o comprimento efetivo de um conjunto mecânico por meio da rotação.

Essa possibilidade é relevante em determinados sistemas de acionamento, tirantes ajustáveis e dispositivos articulados, desde que a configuração seja prevista no projeto.

A linha contempla diferentes medidas e passos de rosca, incluindo M5 × 0,8, M6 × 1,0, M8 × 1,25, M10 × 1,5 e outras opções até M48 × 2,0.

Alguns tamanhos apresentam versões alternativas de passo, identificadas pelo sufixo -1.

Por exemplo, o modelo SIL10T/K apresenta rosca M10 × 1,5, enquanto a configuração SIL10-1T/K utiliza rosca M10 × 1,25.

Essa diferenciação é fundamental durante a seleção, pois componentes com mesmo diâmetro nominal podem apresentar passos de rosca incompatíveis.

A escolha correta deve considerar o diâmetro, o passo, o sentido da rosca e as dimensões de engajamento necessárias à aplicação.

Funcionamento a Seco e Manutenção Dispensada

Um dos principais diferenciais da Rótula Terminal Rotular SIL da G-Motion é sua capacidade de funcionamento a seco, característica destacada no catálogo técnico da Série S_.

Diferentemente de articulações que dependem de lubrificação periódica para seu funcionamento, a linha foi desenvolvida para operar sem a necessidade de relubrificação rotineira.

O fabricante também apresenta a isenção de manutenção como uma das vantagens do produto, tornando a rótula uma alternativa para equipamentos em que a redução das intervenções de lubrificação é desejável.

Essa característica é especialmente interessante em mecanismos automatizados que realizam movimentos repetitivos, sistemas com múltiplos pontos de articulação e equipamentos nos quais o acesso aos componentes pode ser limitado.

A possibilidade de funcionamento a seco facilita a utilização em projetos que buscam simplificar as rotinas de manutenção dos elementos articulados.

Entretanto, a dispensa de lubrificação não elimina a necessidade de respeitar os limites de carga, a temperatura operacional e as condições adequadas de instalação.

Inspeções das fixações e da integridade do conjunto continuam sendo medidas importantes de conservação e segurança do equipamento.

Quando corretamente selecionada e instalada, a Rótula SIL oferece uma solução para sistemas que necessitam de articulação mecânica com baixa exigência de manutenção.

Elevada Rigidez e Capacidade de Carga

A Rótula Esférica SIL foi desenvolvida para atender diferentes condições de carregamento em mecanismos industriais articulados.

Conforme o modelo selecionado, a linha apresenta capacidades de carga dinâmica básica entre 5,70 e 308 kN, além de capacidades de carga estática básica entre 6,00 e 485 kN.

Esses valores representam classificações técnicas utilizadas como referência para a seleção dos componentes, devendo ser avaliados conforme as condições reais de operação.

A capacidade dinâmica está relacionada aos esforços envolvidos durante o funcionamento e os movimentos do conjunto articulado.

Já a capacidade estática é utilizada na avaliação dos carregamentos aplicados em condições sem movimentação, respeitando os critérios de dimensionamento.

O modelo SIL5T/K, por exemplo, apresenta capacidade de carga dinâmica básica de 5,70 kN e estática básica de 6,00 kN.

Na outra extremidade da linha, o SIL50T/K apresenta capacidade dinâmica básica de 308 kN e estática básica de 485 kN.

Essa variedade permite atender diferentes necessidades mecânicas, desde mecanismos compactos até sistemas de maior porte, conforme o dimensionamento do conjunto.

A seleção deve considerar a direção dos esforços, a frequência dos movimentos, os ângulos de articulação e as condições de instalação.

A correta especificação contribui para preservar a confiabilidade mecânica e evitar solicitações superiores às capacidades previstas pelo fabricante.

Diferentes Diâmetros e Passos de Rosca

A linha de Rótulas Esféricas SIL G-Motion contempla configurações com diâmetros nominais de 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30, 35, 40 e 50 mm.

Em determinados tamanhos, são apresentadas versões com diferentes passos de rosca, ampliando as possibilidades de compatibilidade com componentes mecânicos.

Nos tamanhos 10, 12, 14 e 16 mm, o catálogo apresenta versões convencionais e alternativas identificadas pelo sufixo -1.

O modelo SIL12T/K, por exemplo, utiliza rosca M12 × 1,75, enquanto o SIL12-1T/K apresenta rosca M12 × 1,25.

Da mesma forma, o SIL16T/K possui rosca M16 × 2,0, enquanto a versão SIL16-1T/K utiliza M16 × 1,5.

É importante observar que o número do modelo não corresponde necessariamente ao diâmetro da rosca interna em todos os tamanhos.

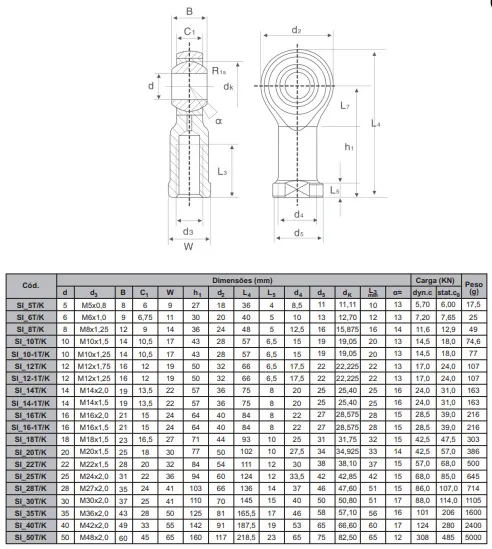

Conforme a tabela dimensional, o SIL25T/K apresenta rosca M24 × 2,0, enquanto o SIL28T/K utiliza rosca M27 × 2,0.

Por esse motivo, a seleção não deve considerar apenas o código nominal, sendo fundamental consultar as especificações de rosca, diâmetro da articulação e dimensões de montagem.

Essa verificação contribui para evitar incompatibilidades e assegurar a integração adequada do terminal aos demais componentes.

Aplicações em Cilindros Pneumáticos e Sistemas de Acionamento

A Rótula Esférica SIL com Rosca Fêmea Esquerda pode ser utilizada em sistemas de acionamento que necessitam de conexões articuladas entre hastes e mecanismos móveis.

Uma possibilidade de aplicação está nos conjuntos mecânicos associados a cilindros pneumáticos, desde que sejam respeitadas as características dimensionais e os requisitos de funcionamento.

Nesses mecanismos, um terminal rotular pode estabelecer uma conexão articulada entre uma haste e um componente móvel, permitindo acomodar variações angulares previstas durante o percurso.

Essa característica é relevante em projetos que apresentam movimentos oscilantes, articulações ou alterações geométricas entre os pontos de conexão.

A utilização de uma rótula adequada pode contribuir para reduzir esforços laterais decorrentes de determinados desalinhamentos angulares, favorecendo as condições de funcionamento do conjunto.

A configuração de rosca esquerda também permite atender projetos nos quais esse sentido de rosca é necessário para a montagem ou regulagem mecânica.

Entretanto, sua aplicação depende da compatibilidade com a haste, da força transmitida pelo atuador, da direção dos esforços e dos limites de articulação.

O terminal rotular não substitui os elementos de guia necessários à movimentação das cargas nem elimina a necessidade de dimensionamento correto do sistema.

Aplicações em Máquinas e Automação Industrial

Além dos sistemas de acionamento, a Rótula SIL G-Motion pode integrar diferentes equipamentos industriais que utilizam mecanismos articulados.

Entre suas possíveis aplicações estão dispositivos automatizados de montagem, máquinas especiais, sistemas de posicionamento, mecanismos de transmissão por hastes e equipamentos com movimentos oscilantes.

Em dispositivos de automação industrial, o terminal pode ser utilizado para conectar elementos mecânicos que necessitam transmitir esforços mantendo determinada liberdade angular.

Em mecanismos de abertura e fechamento, pode integrar articulações responsáveis pela movimentação de componentes, respeitando as condições de carga e geometria do projeto.

Também pode ser considerado em sistemas de ajuste mecânico que utilizam roscas esquerdas em conjunto com outros elementos de conexão.

A variedade de tamanhos permite selecionar diferentes configurações conforme o porte do equipamento e as exigências da aplicação.

O correto dimensionamento deve considerar a capacidade de carga, o ângulo de articulação, o sentido da rosca e as características do movimento.

Diferença Entre os Modelos SIL, SI, SA e SAL

A G-Motion disponibiliza diferentes configurações de rótulas esféricas na Série S_, permitindo selecionar o componente conforme o tipo e o sentido da conexão roscada.

O modelo SIL possui rosca fêmea esquerda, sendo utilizado com componentes que apresentam rosca macho esquerda correspondente.

O modelo SI apresenta rosca fêmea direita, oferecendo uma alternativa para conexões com sentido convencional de aperto.

Já o modelo SA possui rosca macho direita, enquanto o modelo SAL apresenta rosca macho esquerda.

Essas diferenças influenciam diretamente a compatibilidade mecânica, a instalação e as possibilidades de utilização em mecanismos de regulagem.

Em determinados conjuntos, a combinação entre terminais com rosca direita e esquerda pode permitir ajustes de comprimento por meio da rotação de um elemento intermediário.

Esse tipo de configuração deve ser previsto durante o desenvolvimento do projeto, considerando as características das peças conectadas e os esforços envolvidos.

Para a linha SIL, todas as configurações apresentadas nesta ficha correspondem exclusivamente à versão de rosca fêmea esquerda.

Compensação Angular e Estabilidade Mecânica

Em equipamentos industriais, mecanismos articulados podem apresentar variações angulares durante o funcionamento.

Essas variações podem decorrer da trajetória dos componentes, das características geométricas do mecanismo e das condições de operação.

Quando uma conexão rígida é utilizada em um sistema que exige liberdade angular, podem surgir esforços adicionais capazes de comprometer o funcionamento de hastes, elementos de fixação e articulações.

A utilização de uma rótula esférica permite acomodar os movimentos angulares previstos, respeitando os limites definidos para cada modelo.

A Série SIL apresenta ângulos de articulação aproximados entre 12° e 17°, conforme o tamanho selecionado.

Durante o dimensionamento, é necessário verificar se o ângulo de movimento exigido pela aplicação permanece dentro da capacidade geométrica do terminal durante todo o curso.

Também é importante analisar possíveis interferências entre a cabeça da rótula, os elementos de conexão e a estrutura da máquina.

A correta seleção e instalação contribuem para preservar as condições de movimentação e a transmissão adequada dos esforços mecânicos.

Cuidados na Instalação e Utilização

A instalação correta da Rótula Esférica SIL é fundamental para preservar seu funcionamento e garantir a compatibilidade com o conjunto mecânico.

Durante a montagem, é necessário verificar o diâmetro nominal, o passo e o sentido da rosca interna.

Por possuir rosca fêmea esquerda, o terminal deve ser conectado exclusivamente a elementos com rosca macho esquerda de dimensões correspondentes.

Também é importante garantir o engajamento adequado da rosca, respeitando os requisitos de fixação estabelecidos para o projeto.

A articulação deve ser posicionada de maneira que os movimentos ocorram dentro dos ângulos permitidos, evitando interferências e esforços incompatíveis com o componente.

O catálogo técnico da G-Motion recomenda não ultrapassar as especificações estabelecidas e evitar impactos ou quedas durante o manuseio.

Também orienta evitar condições que favoreçam a entrada de poeira, fuligem e partículas capazes de comprometer os componentes internos.

A temperatura máxima de trabalho indicada nas precauções é de 80 °C.

Embora a linha apresente funcionamento a seco e seja classificada pelo fabricante como isenta de manutenção, é importante verificar periodicamente as condições gerais de montagem e integridade mecânica do conjunto, conforme o plano de inspeção do equipamento.

Por que escolher a Rótula Esférica SIL G-Motion?

A G-Motion oferece soluções para movimentação linear e componentes mecânicos destinados a diferentes necessidades de articulação, posicionamento e transmissão de esforços.

A Rótula Terminal Rotular SIL com Rosca Fêmea Esquerda combina funcionamento a seco, elevada rigidez, compensação de desalinhamentos e diferentes capacidades nominais de carga, oferecendo uma alternativa para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua variedade de diâmetros e passos de rosca facilita a seleção conforme as características dos componentes conectados, permitindo integrar o terminal em mecanismos articulados e sistemas de acionamento compatíveis.

A possibilidade de operação sem relubrificação periódica representa um diferencial para aplicações que buscam simplificar as rotinas de manutenção.

Além disso, a elevada capacidade de carga dos diferentes modelos permite atender projetos com diferentes requisitos de resistência mecânica.

Para sistemas industriais que exigem articulação, transmissão de esforços e utilização de roscas esquerdas, a correta seleção do terminal representa uma etapa importante para preservar o desempenho e a confiabilidade operacional.

Conheça a linha de Rótulas Esféricas SIL G-Motion e encontre a configuração ideal para proporcionar articulação, elevada resistência mecânica e compensação angular aos sistemas de acionamento e movimentação da sua indústria.
