Linha SI - Rótula Terminal Rotular

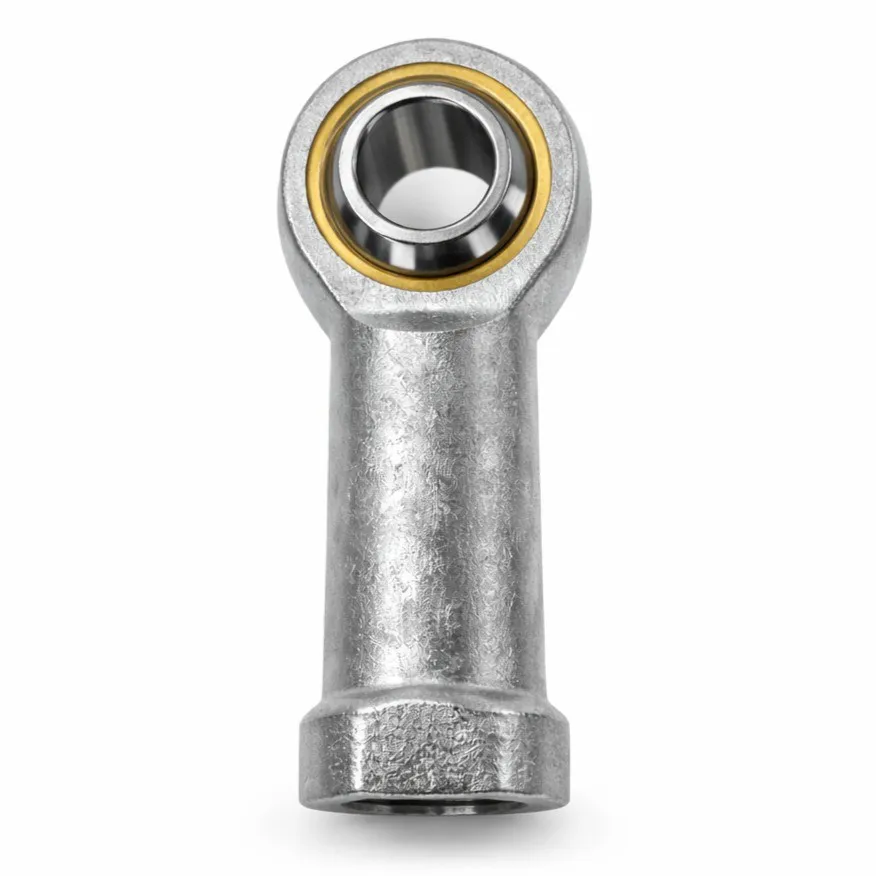

Rótula Esférica SI G-Motion – Terminal Rotular com Rosca Fêmea Direita para Automação Industrial

A Rótula Esférica SI com Rosca Fêmea Direita da G-Motion é um componente mecânico desenvolvido para proporcionar articulação, transmissão de esforços e compensação de desalinhamentos angulares em máquinas, equipamentos automatizados e sistemas industriais de movimentação. Sua construção com terminal de rosca interna direita permite a conexão com hastes e elementos mecânicos compatíveis, oferecendo uma solução para mecanismos articulados, sistemas de acionamento e aplicações que necessitam de liberdade angular controlada.

Integrante da Série S_ da G-Motion, o modelo SI apresenta características como funcionamento a seco, elevada rigidez, durabilidade e compensação de desalinhamentos, contribuindo para o desempenho de equipamentos submetidos a movimentos e esforços mecânicos repetitivos.

Seu sistema de articulação esférica permite acomodar variações angulares entre os componentes conectados, respeitando os limites de movimentação e carregamento especificados para cada modelo.

Disponível em 20 configurações dimensionais, com diâmetros nominais de 5 a 50 mm e capacidades de carga dinâmica básica de até 308 kN, a Rótula SI oferece alternativas para diferentes necessidades de montagem e transmissão de esforços mecânicos.

A variedade de tamanhos e passos de rosca permite selecionar o componente conforme as características do projeto, proporcionando integração com hastes, tirantes, cilindros e mecanismos de acionamento compatíveis.

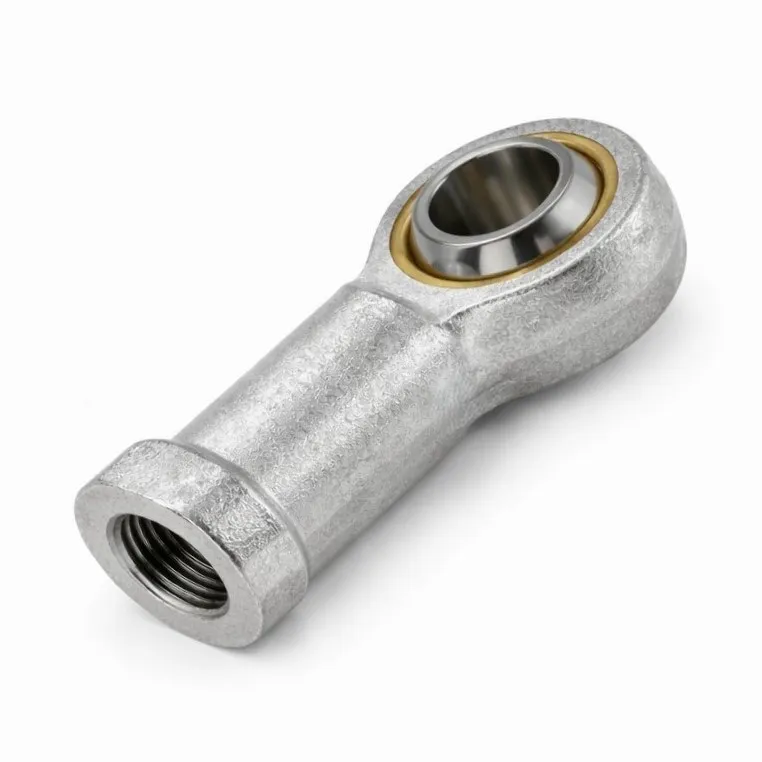

Articulação Esférica para Compensação de Desalinhamentos

Uma das principais características da Rótula Esférica SI G-Motion é seu mecanismo de articulação, desenvolvido para acomodar movimentos angulares relativos entre os componentes conectados.

O conjunto possui um elemento interno de geometria esférica que permite a movimentação angular em relação ao corpo do terminal.

Essa característica é importante em mecanismos nos quais os componentes mecânicos não permanecem perfeitamente alinhados durante todo o percurso de operação.

Em sistemas articulados, pequenas variações geométricas podem provocar esforços adicionais sobre hastes, conexões e elementos de fixação quando não existe liberdade angular adequada.

A utilização de uma rótula corretamente dimensionada permite acomodar os desalinhamentos previstos no projeto, favorecendo a transmissão dos esforços e reduzindo determinadas solicitações mecânicas indesejadas.

Conforme o catálogo técnico G-Motion, os modelos SI apresentam ângulos de articulação aproximados entre 12° e 17°, dependendo do tamanho selecionado.

Esses valores devem ser considerados durante o dimensionamento, garantindo que o componente trabalhe dentro dos limites de movimentação estabelecidos pelo fabricante.

A capacidade de compensação angular não substitui o alinhamento correto do equipamento, mas representa um recurso importante para mecanismos que necessitam de articulação durante o funcionamento.

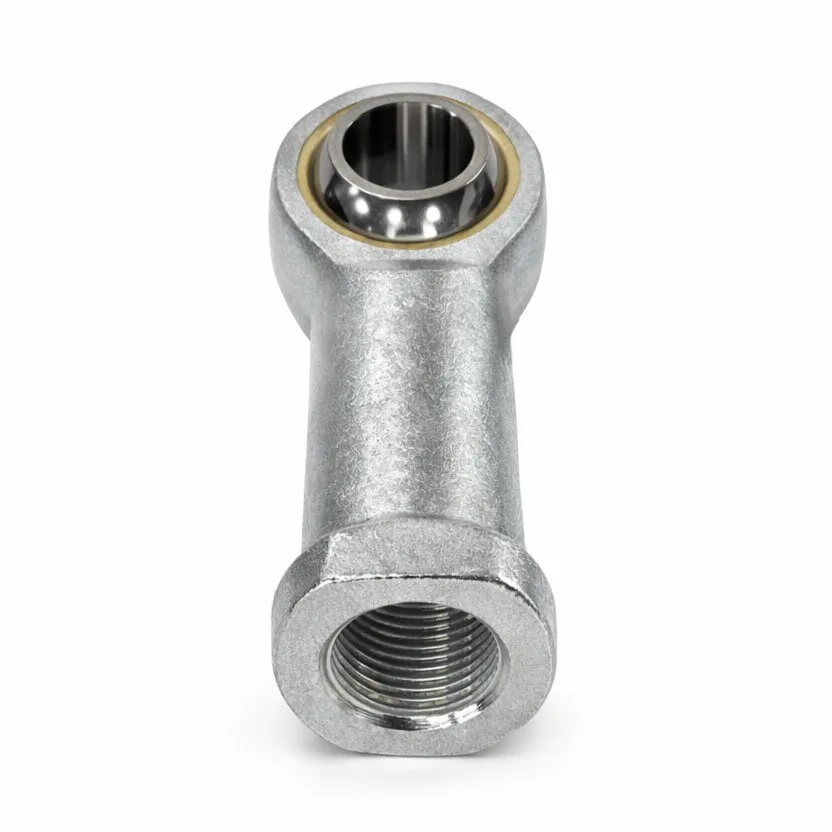

Terminal Rotular com Rosca Fêmea Direita

O modelo SI possui rosca interna fêmea com sentido de aperto à direita, permitindo sua conexão com hastes e elementos mecânicos que utilizam rosca macho direita correspondente.

Essa configuração facilita a integração em mecanismos industriais que empregam conexões roscadas convencionais.

A rosca interna permite instalar o terminal na extremidade de uma haste ou componente roscado, estabelecendo uma interface mecânica entre o elemento de acionamento e o conjunto articulado.

A linha contempla diferentes medidas e passos de rosca, incluindo M5 × 0,8, M6 × 1,0, M8 × 1,25, M10 × 1,5 e outras configurações até M48 × 2,0.

Alguns tamanhos apresentam versões alternativas de passo, identificadas pelo sufixo -1 na codificação.

Por exemplo, o modelo SI10T/K utiliza rosca M10 × 1,5, enquanto a configuração SI10-1T/K apresenta rosca M10 × 1,25.

Da mesma forma, o SI12T/K possui rosca M12 × 1,75, enquanto o SI12-1T/K utiliza rosca M12 × 1,25.

Essa diferenciação permite selecionar o terminal conforme as características dimensionais dos componentes existentes, evitando incompatibilidades durante a montagem.

A escolha correta deve considerar o diâmetro, o passo, o sentido da rosca e o comprimento de engajamento necessário à aplicação.

Funcionamento a Seco e Redução da Necessidade de Manutenção

Um dos principais diferenciais da Rótula Terminal Rotular SI da G-Motion é sua capacidade de funcionamento a seco, característica destacada no catálogo técnico da Série S_.

O fabricante também apresenta a isenção de manutenção como uma das vantagens do produto, tornando a linha uma alternativa para aplicações em que a redução de intervenções de lubrificação é desejável.

Essa característica é especialmente interessante em equipamentos automatizados que realizam movimentos repetitivos, mecanismos com múltiplos pontos de articulação e sistemas industriais nos quais o acesso aos componentes pode ser limitado.

A possibilidade de funcionamento sem relubrificação periódica contribui para simplificar os procedimentos de conservação dos elementos articulados.

Em determinados equipamentos, a redução das atividades de lubrificação representa uma vantagem operacional, permitindo diminuir intervenções relacionadas ao abastecimento de graxa nos pontos de articulação.

Entretanto, o funcionamento a seco não elimina a necessidade de respeitar os limites de carga, a temperatura operacional e as condições de instalação.

A integridade das conexões, o aperto dos elementos de fixação e o estado geral do conjunto devem continuar sendo considerados nas inspeções de segurança e manutenção do equipamento.

Quando corretamente selecionada e instalada, a Rótula SI oferece uma solução para sistemas que necessitam de articulação mecânica com baixa exigência de manutenção.

Elevada Rigidez e Capacidade de Carga

A Rótula Esférica SI foi desenvolvida para atender diferentes condições de carregamento em mecanismos industriais articulados.

Conforme o modelo selecionado, a linha apresenta capacidades de carga dinâmica básica entre 5,70 e 308 kN, além de capacidades de carga estática básica entre 6,00 e 485 kN.

Esses valores representam classificações técnicas utilizadas como referência para a seleção dos componentes, devendo ser avaliados conforme as condições reais de funcionamento.

A capacidade de carga dinâmica está relacionada aos esforços envolvidos durante a operação do conjunto articulado.

Já a capacidade estática é utilizada na avaliação dos carregamentos aplicados em condições sem movimentação, respeitando os critérios de dimensionamento.

O modelo SI5T/K, por exemplo, apresenta capacidade dinâmica básica de 5,70 kN e capacidade estática básica de 6,00 kN.

Na outra extremidade da linha, o SI50T/K apresenta capacidade dinâmica básica de 308 kN e estática básica de 485 kN.

Essa variedade permite atender diferentes necessidades mecânicas, desde mecanismos compactos até equipamentos de maior porte, conforme o dimensionamento do conjunto.

A seleção deve considerar a direção dos esforços, a frequência dos movimentos, os ângulos de articulação, a presença de impactos e as condições de montagem.

A correta especificação contribui para preservar a confiabilidade mecânica e evitar solicitações superiores às capacidades previstas pelo fabricante.

Diferentes Diâmetros e Passos de Rosca

A linha de Rótulas Esféricas SI G-Motion contempla configurações com diâmetros nominais de 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30, 35, 40 e 50 mm.

Em determinados tamanhos, são apresentadas versões com diferentes passos de rosca, ampliando as possibilidades de compatibilidade com componentes mecânicos.

Nos tamanhos 10, 12, 14 e 16 mm, o catálogo apresenta versões convencionais e alternativas identificadas pelo sufixo -1.

O modelo SI14T/K, por exemplo, utiliza rosca M14 × 2,0, enquanto o SI14-1T/K apresenta rosca M14 × 1,5.

Da mesma forma, o SI16T/K possui rosca M16 × 2,0, enquanto a versão SI16-1T/K utiliza M16 × 1,5.

É importante observar que o número do modelo não corresponde necessariamente ao diâmetro da rosca interna em todos os tamanhos.

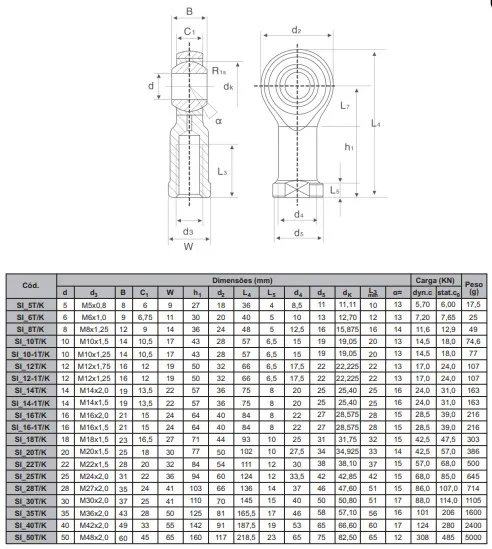

Conforme a tabela dimensional, o SI25T/K apresenta rosca M24 × 2,0, enquanto o SI28T/K utiliza rosca M27 × 2,0.

Nos tamanhos maiores, o SI35T/K utiliza M36 × 2,0, o SI40T/K utiliza M42 × 2,0 e o SI50T/K apresenta rosca M48 × 2,0.

Por esse motivo, a seleção não deve considerar apenas o número do modelo, sendo fundamental consultar as especificações de rosca, diâmetro da articulação e dimensões de montagem.

Essa verificação contribui para evitar incompatibilidades e assegurar a integração adequada do terminal aos demais componentes.

Aplicações em Cilindros Pneumáticos e Sistemas de Acionamento

A Rótula Esférica SI com Rosca Fêmea Direita pode ser utilizada em sistemas de acionamento que necessitam de conexões articuladas entre hastes e mecanismos móveis.

Uma possibilidade de aplicação está nos conjuntos mecânicos associados a cilindros pneumáticos, desde que sejam respeitadas as características dimensionais e os requisitos de funcionamento.

Nesses mecanismos, o terminal rotular pode estabelecer uma conexão articulada entre uma haste e um componente móvel, permitindo acomodar variações angulares previstas durante o percurso.

Essa característica é relevante em projetos que apresentam movimentos oscilantes, articulações ou alterações geométricas entre os pontos de conexão.

A utilização de uma rótula adequada pode contribuir para reduzir esforços laterais decorrentes de determinados desalinhamentos angulares, favorecendo as condições de funcionamento do conjunto.

A configuração de rosca fêmea direita também facilita a integração em mecanismos que utilizam elementos roscados com esse sentido de aperto.

Entretanto, sua aplicação depende da compatibilidade com a haste, da força transmitida pelo atuador, da direção dos esforços e dos limites de articulação.

O terminal rotular não substitui os elementos de guia necessários à movimentação das cargas nem elimina a necessidade de dimensionamento correto do sistema.

Aplicações em Máquinas e Automação Industrial

Além dos sistemas de acionamento, a Rótula SI G-Motion pode integrar diferentes equipamentos industriais que utilizam mecanismos articulados.

Entre suas possíveis aplicações estão dispositivos automatizados de montagem, máquinas especiais, sistemas de posicionamento, mecanismos de transmissão por hastes e equipamentos com movimentos oscilantes.

Em dispositivos de automação industrial, o terminal pode ser utilizado para conectar elementos mecânicos que necessitam transmitir esforços mantendo determinada liberdade angular.

Em mecanismos de abertura e fechamento, pode integrar articulações responsáveis pela movimentação de componentes, respeitando as condições de carga e geometria do projeto.

Também pode ser empregado em dispositivos de ajuste mecânico, mecanismos de transmissão e conjuntos de acionamento articulados.

A variedade de tamanhos permite selecionar diferentes configurações conforme o porte do equipamento e as exigências da aplicação.

O correto dimensionamento deve considerar a capacidade de carga, o ângulo de articulação, o tipo de conexão e as características do movimento.

Diferença Entre os Modelos SI, SIL, SA e SAL

A G-Motion disponibiliza diferentes configurações de rótulas esféricas na Série S_, permitindo selecionar o componente conforme o tipo e o sentido da conexão roscada.

O modelo SI possui rosca fêmea direita, sendo utilizado com componentes que apresentam rosca macho direita correspondente.

O modelo SIL apresenta rosca fêmea esquerda, oferecendo uma alternativa para conexões que necessitam desse sentido específico.

Já o modelo SA possui rosca macho direita, enquanto o modelo SAL apresenta rosca macho esquerda.

Essas diferenças influenciam diretamente a compatibilidade mecânica, a instalação e as possibilidades de utilização em mecanismos de regulagem.

Em determinados conjuntos, a combinação entre terminais com rosca direita e esquerda pode permitir ajustes de comprimento por meio da rotação de um elemento intermediário.

Esse tipo de configuração deve ser previsto durante o desenvolvimento do projeto, considerando as características das peças conectadas e os esforços envolvidos.

Para a linha SI, todas as configurações apresentadas nesta ficha correspondem exclusivamente à versão de rosca fêmea direita.

Compensação Angular e Estabilidade Mecânica

Em equipamentos industriais, mecanismos articulados podem apresentar variações angulares durante o funcionamento.

Essas variações podem decorrer da trajetória dos componentes, das características geométricas do mecanismo e das condições de operação.

Quando uma conexão rígida é utilizada em um sistema que exige liberdade angular, podem surgir esforços adicionais capazes de comprometer o funcionamento de hastes, elementos de fixação e articulações.

A utilização de uma rótula esférica permite acomodar os movimentos angulares previstos, respeitando os limites definidos para cada modelo.

A Série SI apresenta ângulos de articulação aproximados entre 12° e 17°, conforme o tamanho selecionado.

Durante o dimensionamento, é necessário verificar se o ângulo de movimento exigido pela aplicação permanece dentro da capacidade geométrica do terminal durante todo o curso.

Também é importante analisar possíveis interferências entre a cabeça da rótula, os elementos de conexão e a estrutura da máquina.

A correta seleção e instalação contribuem para preservar as condições de movimentação e a transmissão adequada dos esforços mecânicos.

Cuidados na Instalação e Utilização

A instalação correta da Rótula Esférica SI é fundamental para preservar seu funcionamento e garantir a compatibilidade com o conjunto mecânico.

Durante a montagem, é necessário verificar o diâmetro nominal, o passo e o sentido da rosca interna.

Por possuir rosca fêmea direita, o terminal deve ser conectado a elementos com rosca macho direita de dimensões correspondentes.

Também é importante garantir o engajamento adequado da rosca, respeitando os requisitos de fixação estabelecidos para o projeto.

A articulação deve ser posicionada de maneira que os movimentos ocorram dentro dos ângulos permitidos, evitando interferências e esforços incompatíveis com o componente.

O catálogo técnico da G-Motion recomenda não ultrapassar as especificações estabelecidas e evitar impactos ou quedas durante o manuseio.

Também orienta evitar condições que favoreçam a entrada de poeira, fuligem e partículas capazes de comprometer os componentes internos.

A temperatura máxima de trabalho indicada nas precauções é de 80 °C.

Embora a linha apresente funcionamento a seco e seja classificada pelo fabricante como isenta de manutenção, é importante verificar periodicamente as condições gerais de montagem e integridade mecânica do conjunto, conforme o plano de inspeção do equipamento.

Por que escolher a Rótula Esférica SI G-Motion?

A G-Motion oferece soluções para movimentação linear e componentes mecânicos destinados a diferentes necessidades de articulação, posicionamento e transmissão de esforços.

A Rótula Terminal Rotular SI com Rosca Fêmea Direita combina funcionamento a seco, elevada rigidez, compensação de desalinhamentos e diferentes capacidades nominais de carga, oferecendo uma alternativa para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua variedade de diâmetros e passos de rosca facilita a seleção conforme as características dos componentes conectados, permitindo integrar o terminal em mecanismos articulados e sistemas de acionamento compatíveis.

A possibilidade de operação sem relubrificação periódica representa um diferencial para aplicações que buscam simplificar as rotinas de manutenção.

Além disso, a elevada capacidade de carga dos diferentes modelos permite atender projetos com diferentes requisitos de resistência mecânica.

Para sistemas industriais que exigem articulação, transmissão de esforços e utilização de roscas fêmeas direitas, a correta seleção do terminal representa uma etapa importante para preservar o desempenho e a confiabilidade operacional.

Conheça a linha de Rótulas Esféricas SI G-Motion e encontre a configuração ideal para proporcionar articulação, resistência mecânica e compensação angular aos sistemas de acionamento e movimentação da sua indústria.
