Linha PHS - Rótula Esférica com Bico Graxeiro

Rótula Esférica PHS G-Motion – Terminal Rotular com Rosca Fêmea Direita e Lubrificação para Aplicações Industriais

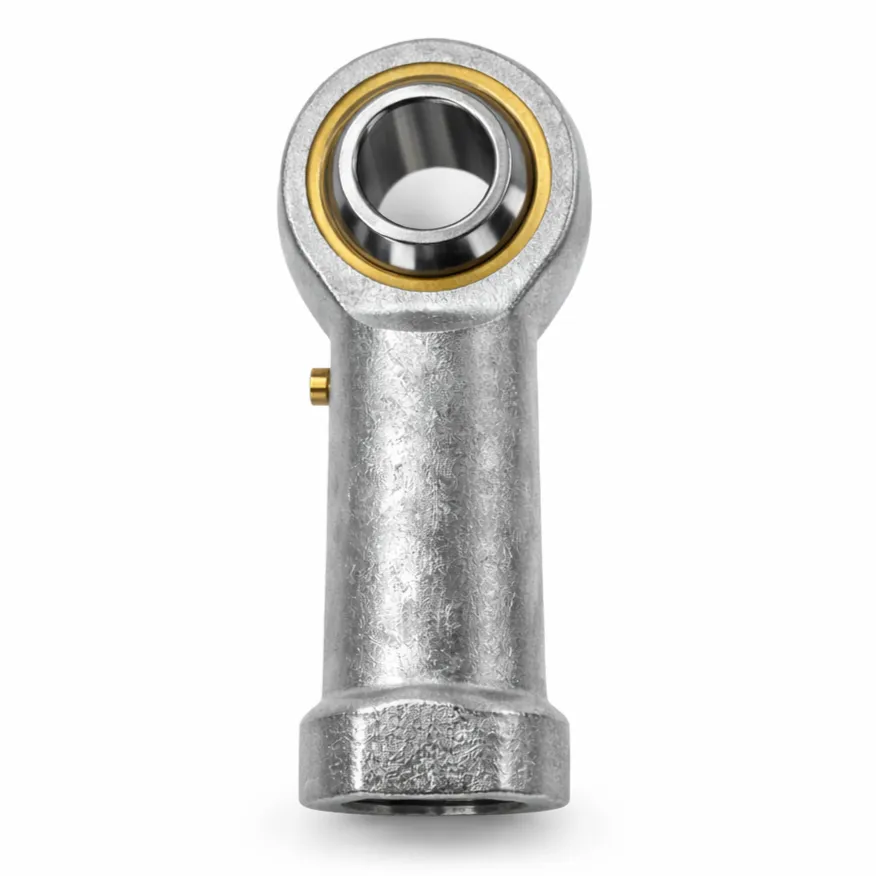

A Rótula Esférica com Bico Graxeiro PHS da G-Motion é um componente mecânico desenvolvido para proporcionar articulação, transmissão de esforços e compensação de desalinhamentos angulares em máquinas e sistemas industriais. Sua construção com terminal de rosca fêmea direita permite a conexão com hastes e elementos mecânicos roscados, oferecendo uma solução para sistemas de acionamento, automação industrial e mecanismos articulados.

Integrante da Série P_S, o modelo PHS combina uma articulação esférica com um corpo de acabamento zincado e recurso de lubrificação, características importantes para aplicações que exigem resistência mecânica, estabilidade e movimentação angular controlada.

Seu sistema articulado permite acomodar pequenas variações de alinhamento entre componentes conectados, reduzindo a transmissão de determinados esforços indesejados decorrentes de desalinhamentos angulares dentro dos limites permitidos.

Disponível em 17 configurações, com diâmetros nominais de 5 a 30 mm e capacidades de carga dinâmica básica de até 64 kN, a Rótula PHS oferece diferentes possibilidades de integração em equipamentos industriais.

Essa variedade permite selecionar o terminal rotular conforme as dimensões da conexão, o tipo de rosca, a intensidade dos esforços e as características mecânicas de cada projeto.

Articulação Esférica para Compensação de Desalinhamentos

Uma das principais características da Rótula Esférica PHS G-Motion é seu sistema de articulação, que permite movimentos angulares relativos entre os componentes conectados.

O mecanismo utiliza um elemento esférico interno alojado na cabeça da rótula, possibilitando a acomodação de movimentos e pequenas variações angulares durante a operação.

Essa característica é especialmente importante em mecanismos articulados, sistemas de acionamento e conjuntos mecânicos nos quais os componentes não permanecem perfeitamente alinhados durante todo o movimento.

A articulação esférica contribui para reduzir a concentração de esforços provocados por determinados desalinhamentos, favorecendo a transmissão adequada das forças entre os elementos conectados.

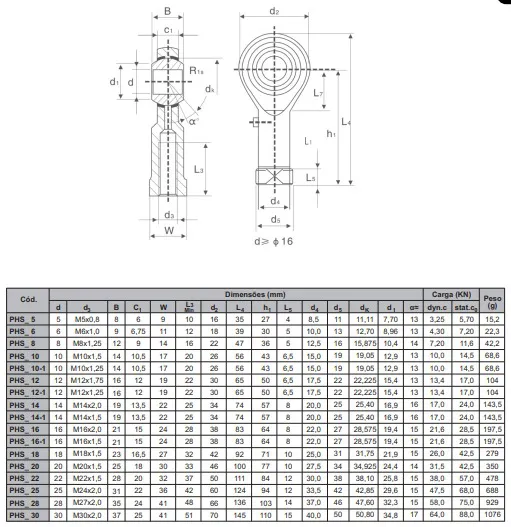

Conforme a tabela dimensional da G-Motion, os modelos PHS apresentam ângulos de articulação aproximados entre 13° e 17°, dependendo do tamanho selecionado.

Esses valores devem ser considerados durante o dimensionamento, respeitando a geometria e os limites de movimentação de cada componente.

A capacidade de compensação angular não substitui o alinhamento correto dos mecanismos, mas representa um recurso importante para acomodar as variações previstas no projeto.

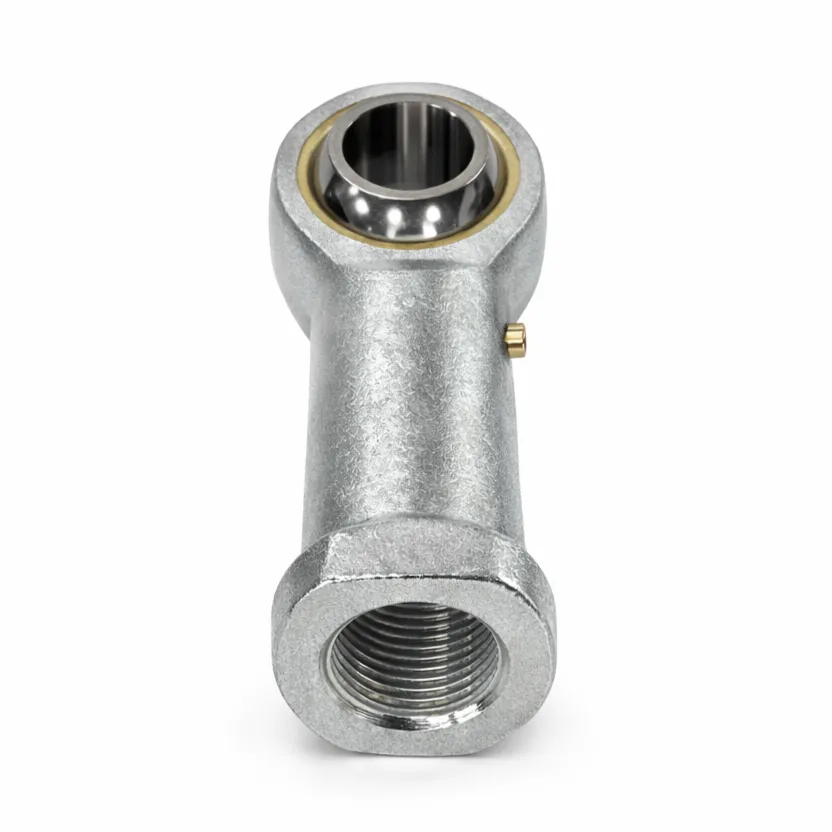

Terminal Rotular com Rosca Fêmea Direita

O modelo PHS possui rosca interna fêmea com sentido de aperto à direita, permitindo realizar a conexão com hastes e elementos mecânicos que utilizam rosca macho correspondente.

Essa configuração facilita sua integração em sistemas de acionamento, mecanismos de transmissão e dispositivos articulados.

A rosca fêmea permite instalar o terminal na extremidade de um componente roscado, estabelecendo uma conexão mecânica entre a haste e o elemento articulado.

A linha contempla diferentes diâmetros e passos de rosca, atendendo às necessidades dimensionais de diferentes projetos industriais.

Entre as medidas documentadas estão roscas métricas como M5 × 0,8, M6 × 1,0, M8 × 1,25, M10 × 1,5, M12 × 1,75 e outras configurações até M30 × 2,0.

Alguns tamanhos também apresentam versões alternativas de passo, identificadas pelo sufixo -1 na codificação.

Por exemplo, o modelo PHS10 utiliza rosca M10 × 1,5, enquanto o PHS10-1 possui rosca M10 × 1,25.

Essa diferenciação permite selecionar o terminal conforme as características de conexão existentes no equipamento, evitando incompatibilidades durante a instalação.

A escolha correta deve considerar o diâmetro nominal, o passo, o sentido da rosca e o comprimento de engajamento necessário à aplicação.

Corpo Zincado para Proteção Superficial

Outra característica importante da Rótula PHS G-Motion é seu corpo com acabamento zincado, conforme apresentado no catálogo técnico da Série P_S.

O tratamento superficial por zincagem é utilizado para oferecer proteção ao material metálico, contribuindo para reduzir a exposição direta do substrato aos agentes que favorecem a oxidação.

Essa característica é relevante em ambientes industriais nos quais os componentes podem estar sujeitos à umidade e às condições normais de operação de máquinas e equipamentos.

Além da proteção superficial, o acabamento zincado proporciona uma apresentação uniforme ao componente.

A resistência efetiva à corrosão depende das condições ambientais, do tipo de exposição e das características do tratamento aplicado.

Por esse motivo, aplicações com presença intensa de agentes corrosivos devem ser avaliadas especificamente, considerando a compatibilidade do acabamento com as condições de funcionamento.

A combinação entre corpo zincado, articulação esférica e lubrificação adequada contribui para preservar as condições mecânicas e funcionais da rótula durante sua utilização.

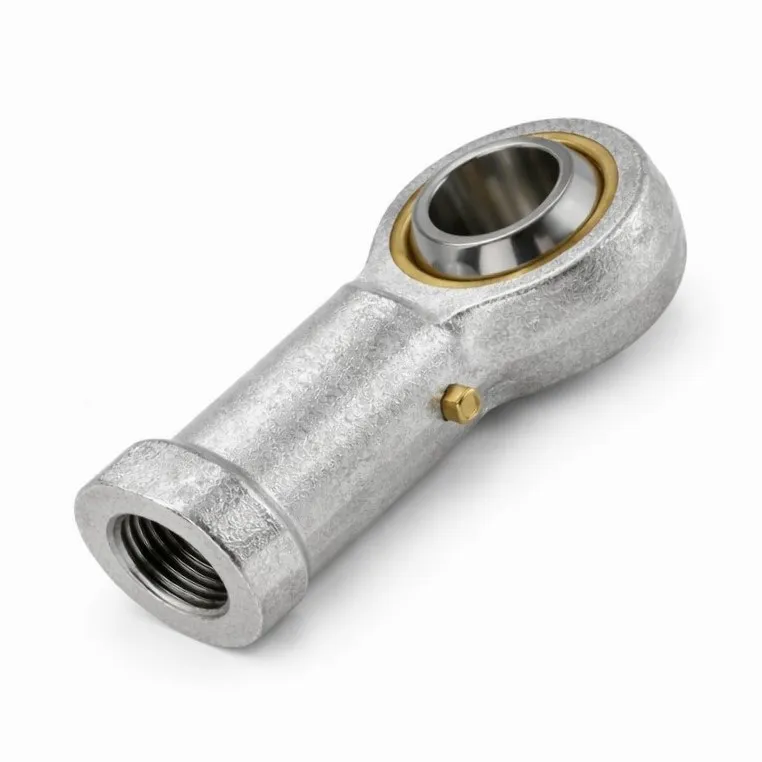

Sistema de Lubrificação com Bico Graxeiro

A Rótula Esférica PHS com Bico Graxeiro apresenta recurso de lubrificação destinado à manutenção das superfícies de contato do conjunto articulado.

O catálogo técnico da G-Motion destaca a presença de orifício de lubrificação como uma das características da Série P_S, enquanto as imagens ilustram terminais equipados com graxeiro.

Esse recurso permite realizar a aplicação de lubrificante no conjunto, contribuindo para reduzir o atrito entre as superfícies em movimento e preservar as condições de articulação.

A lubrificação adequada é especialmente importante em mecanismos sujeitos a movimentos repetitivos, oscilações angulares e esforços mecânicos durante a operação.

O fornecimento de graxa compatível pode contribuir para reduzir o desgaste das superfícies de contato e favorecer a durabilidade do componente.

A frequência de lubrificação deve ser definida de acordo com as condições de utilização, considerando intensidade das cargas, frequência de movimentação e ambiente de operação.

A existência de um ponto de lubrificação também facilita as intervenções de manutenção preventiva, permitindo inspecionar e lubrificar o componente conforme a necessidade.

Para a especificação comercial, recomenda-se confirmar a configuração de lubrificação fornecida em cada tamanho, especialmente quando o bico graxeiro for um requisito obrigatório da aplicação.

Elevada Rigidez e Capacidade de Carga

A Rótula Esférica PHS foi desenvolvida para atender diferentes condições de carregamento em sistemas mecânicos articulados.

Conforme o modelo selecionado, a linha apresenta capacidades de carga dinâmica básica entre 3,25 e 64 kN, além de capacidades de carga estática básica entre 5,70 e 88 kN.

Esses valores representam classificações utilizadas como referência para a seleção do componente e devem ser considerados juntamente com as condições reais de funcionamento.

A capacidade de carga dinâmica está relacionada aos esforços envolvidos durante a operação e movimentação do conjunto articulado.

Já a capacidade estática é utilizada na avaliação dos carregamentos aplicados em condições sem movimento, respeitando os critérios de dimensionamento do componente.

O modelo PHS5, por exemplo, apresenta carga dinâmica básica de 3,25 kN e carga estática básica de 5,70 kN.

Já o PHS30 oferece capacidade dinâmica básica de 64 kN e estática básica de 88 kN, sendo o modelo com maior classificação de carga apresentado na tabela da linha.

A seleção deve considerar a direção dos esforços, a frequência de movimentação, a presença de impactos e as condições de montagem.

Quando corretamente dimensionada, instalada e lubrificada, a rótula oferece condições favoráveis para uma articulação confiável e resistente.

Diferentes Modelos e Passos de Rosca

A linha de Terminais Rotulares PHS G-Motion contempla modelos com diâmetros nominais de 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28 e 30 mm.

Alguns desses tamanhos apresentam diferentes passos de rosca, ampliando as possibilidades de compatibilidade com os componentes utilizados nas máquinas.

Nos tamanhos 10, 12, 14 e 16 mm, por exemplo, existem versões convencionais e alternativas identificadas pelo sufixo -1.

O PHS12 utiliza rosca M12 × 1,75, enquanto o PHS12-1 possui rosca M12 × 1,25.

Da mesma forma, o PHS16 apresenta rosca M16 × 2,0 e o PHS16-1 utiliza M16 × 1,5.

É importante observar que o diâmetro nominal da articulação não corresponde necessariamente ao diâmetro da rosca interna em todos os modelos.

Conforme a tabela técnica, o PHS25 utiliza rosca M24 × 2,0, enquanto o PHS28 apresenta rosca M27 × 2,0.

Por isso, a especificação deve considerar o código completo e as dimensões apresentadas no catálogo, evitando selecionar o terminal apenas pelo número do modelo.

Essa atenção contribui para garantir a compatibilidade mecânica e reduzir dificuldades durante a montagem.

Aplicações em Cilindros Pneumáticos e Sistemas de Acionamento

A Rótula Esférica PHS pode ser utilizada em sistemas de acionamento que necessitam de uma conexão articulada entre a haste e o mecanismo movimentado.

Uma possibilidade de aplicação está nos cilindros pneumáticos industriais, desde que exista compatibilidade entre as dimensões, as roscas e os esforços envolvidos.

Nesses mecanismos, o terminal rotular pode estabelecer a conexão entre a extremidade da haste e um componente móvel, permitindo acomodar as variações angulares previstas durante o deslocamento.

Essa característica é relevante em aplicações que apresentam movimentos articulados ou pequenas alterações geométricas ao longo do curso.

O uso de um terminal esférico compatível pode contribuir para reduzir determinados esforços laterais provenientes de desalinhamentos angulares, favorecendo as condições de funcionamento do conjunto.

Entretanto, a utilização da rótula não elimina a necessidade de guiar corretamente as cargas nem substitui o dimensionamento do cilindro e dos elementos de fixação.

A seleção deve considerar a força transmitida pelo atuador, o tipo de movimento, a frequência dos ciclos e os limites mecânicos do terminal.

Aplicações em Máquinas e Equipamentos Automatizados

Além dos sistemas pneumáticos, a Rótula PHS G-Motion pode integrar diferentes mecanismos industriais que necessitam de articulação e transmissão de esforços.

Entre as possíveis aplicações estão dispositivos de montagem, sistemas de acionamento mecânico, mecanismos de posicionamento, máquinas especiais e equipamentos automatizados.

Em sistemas de transmissão por hastes, o terminal rotular pode ser utilizado para estabelecer uma conexão articulada entre componentes que apresentam movimentos relativos.

Em equipamentos de automação industrial, pode integrar mecanismos de avanço, retorno, abertura e fechamento, conforme a geometria e as exigências mecânicas do projeto.

Sua configuração com rosca fêmea permite conectar o terminal a elementos roscados compatíveis, enquanto a articulação esférica proporciona liberdade angular dentro dos limites previstos.

Essa combinação favorece a utilização em mecanismos nos quais uma conexão rígida não seria adequada às características do movimento.

O dimensionamento deve considerar a capacidade de carga, o ângulo de articulação necessário e as condições de instalação.

Diferença Entre os Modelos PHS, PHSL, POS e POSL

A G-Motion disponibiliza diferentes configurações de rótulas esféricas na Série P_S, permitindo selecionar o componente conforme o tipo e o sentido da rosca.

O modelo PHS possui rosca fêmea direita, sendo utilizado com componentes que apresentam rosca macho correspondente.

O modelo PHSL apresenta rosca fêmea esquerda, oferecendo uma alternativa para mecanismos que necessitam desse sentido de rosca.

Já o modelo POS utiliza rosca macho direita, enquanto o POSL apresenta rosca macho esquerda.

Essas diferenças são importantes durante a especificação, pois influenciam diretamente a compatibilidade com os elementos mecânicos utilizados.

Em determinados mecanismos de ajuste, conexões com sentidos de rosca diferentes podem fazer parte de uma configuração construtiva específica.

A escolha deve considerar o tipo de conexão, o sentido de aperto, o passo da rosca e as dimensões do conjunto.

Para o modelo PHS, todas as variações relacionadas nesta ficha correspondem exclusivamente à configuração de rosca fêmea direita.

Importância da Compensação Angular nos Sistemas Mecânicos

Em equipamentos industriais, mecanismos articulados podem apresentar pequenas variações geométricas durante os movimentos.

Essas variações podem ocorrer em função da trajetória dos componentes, da geometria das articulações e das condições mecânicas de funcionamento.

Quando uma conexão rígida é utilizada em uma aplicação que exige liberdade angular, podem surgir esforços adicionais capazes de prejudicar o desempenho dos elementos conectados.

A utilização de uma rótula esférica corretamente dimensionada permite acomodar as variações angulares previstas, favorecendo a transmissão dos esforços entre os componentes.

Na Série PHS, os ângulos de articulação apresentados no catálogo variam aproximadamente entre 13° e 17°, conforme o tamanho.

A definição do modelo deve considerar o movimento angular necessário durante todo o percurso do mecanismo, incluindo as posições extremas de operação.

É importante garantir que a articulação trabalhe dentro dos limites estabelecidos e que não ocorram interferências entre o terminal e os elementos adjacentes.

O dimensionamento adequado contribui para preservar a estabilidade e a confiabilidade do sistema mecânico.

Cuidados na Instalação e Manutenção

A instalação correta da Rótula Esférica PHS é fundamental para preservar o desempenho e a durabilidade do componente.

Durante a montagem, é necessário verificar a compatibilidade entre a rosca fêmea do terminal e a rosca macho do elemento de conexão.

O diâmetro, o passo e o sentido de rosca devem corresponder exatamente às especificações do modelo selecionado.

Também é importante observar a profundidade de engajamento da rosca e as condições de fixação necessárias para transmitir os esforços previstos.

A articulação deve ser posicionada de maneira que o movimento ocorra dentro do ângulo permitido, evitando contatos indevidos ou esforços incompatíveis com a geometria do terminal.

O catálogo técnico da G-Motion recomenda evitar impactos e quedas durante o manuseio, além de respeitar as especificações dimensionais e os limites de funcionamento.

Também orienta evitar condições que favoreçam a entrada de poeira, fuligem e partículas capazes de comprometer os elementos internos do conjunto.

A temperatura máxima de trabalho indicada nas precauções do catálogo é de 80 °C.

A manutenção preventiva deve considerar inspeções da articulação, verificação das condições de fixação, limpeza e lubrificação conforme as necessidades da aplicação.

Esses cuidados contribuem para reduzir o risco de desgaste prematuro e preservar as condições de funcionamento dos mecanismos articulados.

Por que escolher a Rótula Esférica PHS G-Motion?

A G-Motion oferece soluções para movimentação linear e componentes mecânicos destinados a diferentes necessidades de articulação, posicionamento e transmissão de esforços.

A Rótula Esférica PHS com Rosca Fêmea Direita combina articulação angular, acabamento zincado, elevada capacidade nominal de carga e recurso de lubrificação, oferecendo uma alternativa para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua variedade de diâmetros e passos de rosca facilita a seleção conforme as características dos elementos conectados, permitindo integrar o terminal a diferentes configurações mecânicas.

O sistema de articulação esférica contribui para acomodar desalinhamentos angulares previstos no projeto, enquanto a possibilidade de lubrificação favorece a manutenção das superfícies de contato.

Para sistemas industriais que exigem articulação e transmissão de esforços, a escolha correta do terminal representa uma etapa importante para preservar a estabilidade e a confiabilidade operacional.

Conheça a linha de Rótulas Esféricas PHS G-Motion e encontre a configuração ideal para proporcionar articulação, resistência mecânica e compensação angular aos sistemas de acionamento e movimentação da sua indústria.
