Linha SAL_T/K - Rótula Terminal Rotular

Rótula Esférica SAL G-Motion – Terminal Rotular com Rosca Macho Esquerda para Automação Industrial

A Rótula Esférica SAL com Rosca Macho Esquerda da G-Motion é um componente mecânico desenvolvido para proporcionar articulação, transmissão de esforços e compensação de desalinhamentos angulares em máquinas, equipamentos automatizados e sistemas industriais de movimentação. Sua construção com terminal de rosca externa esquerda permite a conexão com componentes mecânicos compatíveis, oferecendo uma solução para mecanismos articulados, sistemas de acionamento e aplicações que exigem liberdade angular controlada.

Integrante da Série S_ da G-Motion, o modelo SAL combina elevada rigidez, resistência mecânica e funcionamento a seco, características importantes para aplicações submetidas a movimentos repetitivos e diferentes condições de carregamento.

Seu sistema de articulação esférica permite acomodar variações angulares entre os elementos conectados, contribuindo para a transmissão adequada dos esforços e reduzindo determinadas solicitações mecânicas provocadas por desalinhamentos.

Disponível em 16 tamanhos, com diâmetros nominais de 5 a 50 mm e capacidades de carga dinâmica básica de até 308 kN, a Rótula SAL apresenta alternativas para projetos de diferentes dimensões e requisitos mecânicos.

A variedade de modelos permite selecionar o terminal conforme as características de conexão, a intensidade das cargas, o ângulo de articulação necessário e as condições operacionais de cada equipamento.

Articulação Esférica para Compensação de Desalinhamentos

Uma das principais características da Rótula Esférica SAL G-Motion é seu sistema de articulação, desenvolvido para permitir movimentos angulares entre componentes mecânicos conectados.

O conjunto utiliza um elemento interno de geometria esférica que se movimenta em relação ao corpo do terminal, proporcionando liberdade angular dentro dos limites previstos para cada modelo.

Essa característica é especialmente importante em mecanismos nos quais os componentes não permanecem perfeitamente alinhados durante todo o percurso de operação.

Em sistemas articulados, pequenas variações geométricas podem gerar esforços adicionais sobre hastes, conexões e elementos de fixação quando não existe liberdade angular adequada.

A utilização de uma rótula corretamente dimensionada permite acomodar os desalinhamentos previstos, favorecendo a transmissão dos esforços mecânicos e reduzindo determinadas cargas indesejadas sobre os componentes conectados.

Conforme o catálogo técnico da G-Motion, os modelos SAL apresentam ângulos de articulação aproximados entre 12° e 17°, dependendo do tamanho selecionado.

O ângulo disponível deve ser considerado durante o desenvolvimento do projeto, garantindo que o terminal trabalhe dentro dos limites geométricos especificados.

A articulação esférica não substitui o alinhamento adequado do sistema, mas representa um recurso importante em equipamentos que necessitam de movimentação angular durante o funcionamento.

Terminal Rotular com Rosca Macho Esquerda

O principal diferencial construtivo do modelo SAL é sua rosca externa macho com sentido esquerdo, desenvolvida para conexão com componentes que apresentam rosca fêmea esquerda correspondente.

Essa configuração diferencia a Rótula SAL dos terminais convencionais com rosca direita, oferecendo uma alternativa para mecanismos que utilizam sentidos específicos de rosca.

A rosca esquerda pode ser empregada em conjuntos de regulagem mecânica nos quais componentes com roscas de sentidos opostos permitem realizar ajustes de comprimento por meio da rotação de um elemento intermediário.

Essa possibilidade é relevante em determinados tirantes ajustáveis, mecanismos de transmissão, dispositivos articulados e sistemas de acionamento mecânico.

A Série SAL contempla diferentes diâmetros e passos de rosca, desde M5 × 0,8 até M48 × 2,0, conforme o tamanho selecionado.

A escolha deve considerar as dimensões da conexão, o sentido de aperto, o passo da rosca e os esforços mecânicos transmitidos durante a operação.

É fundamental garantir a compatibilidade entre o terminal e os demais componentes, pois a utilização de roscas com sentidos ou passos diferentes impede uma conexão correta.

O dimensionamento também deve considerar o comprimento de engajamento necessário e as características de fixação previstas no projeto.

Funcionamento a Seco e Manutenção Simplificada

Um dos principais diferenciais da Rótula Terminal Rotular SAL_T/K G-Motion é sua capacidade de funcionamento a seco, característica destacada no catálogo técnico da Série S_.

A linha foi desenvolvida para permitir o funcionamento da articulação sem a necessidade de relubrificação periódica, simplificando as rotinas de manutenção dos mecanismos.

O fabricante também destaca a isenção de manutenção como uma vantagem do produto, tornando a rótula uma alternativa para aplicações nas quais se deseja reduzir intervenções relacionadas à lubrificação.

Essa característica é especialmente interessante em equipamentos automatizados que realizam movimentos repetitivos, dispositivos com múltiplos pontos de articulação e mecanismos nos quais o acesso aos componentes pode ser limitado.

A operação a seco contribui para simplificar o gerenciamento dos pontos de lubrificação existentes no equipamento, reduzindo a necessidade de abastecimento periódico de graxa na articulação.

Entretanto, a dispensa de relubrificação não elimina a necessidade de respeitar os limites de carga, as condições ambientais e os requisitos de montagem.

Inspeções das conexões, do estado geral do componente e das condições de funcionamento continuam sendo importantes para a segurança e a confiabilidade do equipamento.

Quando corretamente dimensionada e instalada, a Rótula SAL oferece uma solução para sistemas que necessitam de articulação mecânica com baixa exigência de manutenção.

Elevada Rigidez e Capacidade de Carga

A Rótula Esférica SAL foi desenvolvida para atender diferentes condições de carregamento em sistemas mecânicos articulados.

Conforme o tamanho selecionado, a linha apresenta capacidades de carga dinâmica básica entre 5,70 e 308 kN, além de capacidades de carga estática básica entre 6,00 e 485 kN.

Esses valores representam classificações técnicas utilizadas como referência durante a seleção e o dimensionamento dos componentes.

A capacidade dinâmica está relacionada aos esforços envolvidos durante as condições de movimentação do conjunto articulado.

Já a classificação estática é utilizada na avaliação dos carregamentos suportados pelo componente em condições sem movimento, conforme os critérios aplicáveis ao dimensionamento.

O modelo SAL5T/K, por exemplo, apresenta capacidade dinâmica básica de 5,70 kN e capacidade estática básica de 6,00 kN.

Já o SAL50T/K apresenta capacidade dinâmica básica de 308 kN e estática básica de 485 kN, sendo a configuração de maior capacidade nominal documentada para essa família.

A disponibilidade de diferentes tamanhos permite atender mecanismos compactos e equipamentos industriais de maior porte, respeitando as condições de utilização de cada modelo.

O dimensionamento deve considerar fatores como intensidade das forças, direção dos esforços, frequência dos movimentos, impactos e ângulos de articulação.

A seleção correta contribui para preservar a estabilidade mecânica e evitar carregamentos superiores aos limites especificados.

Diferentes Diâmetros e Passos de Rosca

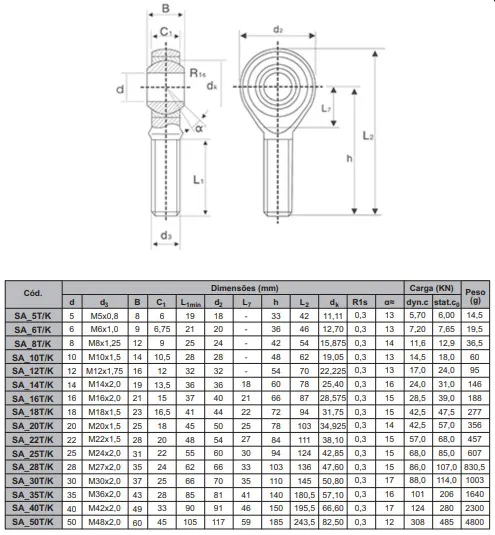

A linha de Rótulas Esféricas SAL G-Motion contempla os tamanhos nominais 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30, 35, 40 e 50 mm.

Cada configuração apresenta dimensões específicas de articulação, comprimento da haste roscada, largura da cabeça e capacidade nominal de carga.

Os modelos menores, como SAL5T/K, SAL6T/K e SAL8T/K, oferecem configurações dimensionais compactas para mecanismos que necessitam de terminais articulados de menor porte.

Já os modelos SAL30T/K, SAL35T/K, SAL40T/K e SAL50T/K apresentam dimensões e capacidades de carga superiores, permitindo avaliar sua utilização em aplicações com maiores exigências mecânicas.

É importante observar que o número do modelo não corresponde necessariamente ao diâmetro da rosca externa em todos os tamanhos.

Conforme o catálogo técnico, o SAL25T/K utiliza rosca M24 × 2,0, enquanto o SAL28T/K apresenta rosca M27 × 2,0.

Da mesma forma, o SAL35T/K utiliza rosca M36 × 2,0, o SAL40T/K utiliza M42 × 2,0 e o SAL50T/K apresenta rosca M48 × 2,0.

Essas diferenças devem ser consideradas durante a especificação, especialmente em substituições de componentes e projetos que exigem compatibilidade com conexões existentes.

A escolha correta deve considerar o código completo, o diâmetro da articulação, o passo da rosca e as dimensões de montagem.

Aplicações em Sistemas de Acionamento e Cilindros Pneumáticos

A Rótula SAL com Rosca Macho Esquerda pode ser utilizada em mecanismos de acionamento que necessitam transmitir esforços por meio de conexões articuladas.

Uma possibilidade de aplicação está nos conjuntos mecânicos associados a cilindros pneumáticos, desde que exista compatibilidade entre as dimensões das conexões, a geometria do mecanismo e as condições de carregamento.

Nesses sistemas, um terminal rotular pode estabelecer a conexão entre componentes responsáveis pela transmissão do movimento, permitindo acomodar as variações angulares previstas durante o curso.

Essa característica é importante em mecanismos que apresentam movimentos oscilantes, articulações ou alterações de alinhamento entre os pontos de conexão.

O terminal pode contribuir para reduzir determinados esforços provenientes de desalinhamentos angulares, favorecendo as condições de funcionamento dos componentes conectados.

A configuração de rosca esquerda permite sua utilização em projetos nos quais esse sentido de conexão é exigido pela montagem mecânica.

A seleção deve considerar a força transmitida pelo atuador, a velocidade de movimentação, as condições de impacto e os limites geométricos da articulação.

A utilização de uma rótula não elimina a necessidade de dimensionamento dos cilindros, das hastes e dos elementos responsáveis pela orientação das cargas.

Aplicações em Máquinas e Automação Industrial

Além dos sistemas de acionamento, o Terminal Rotular SAL G-Motion pode integrar diferentes equipamentos industriais que utilizam mecanismos articulados.

Entre suas possíveis aplicações estão máquinas especiais, dispositivos automatizados de montagem, mecanismos de posicionamento, sistemas de transmissão por hastes e equipamentos com movimentos oscilantes.

Em dispositivos de automação industrial, a rótula pode estabelecer uma conexão entre elementos que necessitam transmitir forças mantendo determinada liberdade angular.

Em mecanismos de abertura e fechamento, pode integrar articulações responsáveis pelo deslocamento de componentes, desde que sejam respeitadas as características de carregamento e geometria do projeto.

Também pode ser considerada em conjuntos de regulagem mecânica, especialmente em configurações que combinam roscas direitas e esquerdas.

Sua disponibilidade em diferentes tamanhos permite selecionar terminais compatíveis com equipamentos de variadas dimensões.

Em aplicações com cargas atuando nas extremidades dos mecanismos, a capacidade de articulação e a correta transmissão dos esforços devem ser avaliadas durante a especificação.

O dimensionamento adequado deve considerar o conjunto completo, incluindo os componentes conectados, os pontos de fixação e as condições de funcionamento.

Diferença Entre os Modelos SAL, SA, SI e SIL

A G-Motion disponibiliza diferentes configurações de rótulas esféricas na Série S_, permitindo selecionar o componente conforme o tipo e o sentido da rosca.

O modelo SAL possui rosca macho esquerda, sendo utilizado em conexões que exigem esse sentido específico de rosca externa.

O modelo SA apresenta rosca macho direita, oferecendo uma alternativa para montagens com sentido convencional de aperto.

Já o modelo SI possui rosca fêmea direita, enquanto o modelo SIL apresenta rosca fêmea esquerda.

Essas diferenças são importantes porque influenciam diretamente a compatibilidade entre os componentes conectados.

Em determinados mecanismos de regulagem, terminais de rosca direita e esquerda podem ser utilizados nas extremidades de um elemento intermediário para permitir ajustes de comprimento por rotação.

Entretanto, essa configuração depende das características construtivas do conjunto e deve ser definida durante o desenvolvimento do projeto.

A escolha entre as famílias deve considerar o tipo de conexão, o sentido da rosca, o diâmetro, o passo e a capacidade de carga exigida.

Para a linha SAL, todas as configurações desta ficha correspondem exclusivamente ao terminal rotular de rosca macho esquerda.

Compensação Angular e Estabilidade dos Mecanismos

Em máquinas e equipamentos industriais, diferentes mecanismos apresentam movimentos nos quais os pontos de conexão sofrem alterações angulares durante a operação.

Essas alterações podem ocorrer em função da geometria do sistema, da trajetória dos componentes e das condições de funcionamento.

Quando conexões rígidas são utilizadas em aplicações que exigem articulação, podem surgir esforços adicionais sobre hastes, terminais e elementos de fixação.

A utilização de uma rótula esférica permite acomodar os movimentos angulares previstos, favorecendo a transmissão adequada das forças.

No caso da Série SAL, os ângulos de articulação apresentados no catálogo variam aproximadamente entre 12° e 17°, conforme o modelo.

Durante o dimensionamento, é importante avaliar o movimento completo do mecanismo, incluindo as posições extremas de operação.

Também devem ser verificadas possíveis interferências entre a cabeça da rótula, os elementos de conexão e a estrutura do equipamento.

A articulação deve permanecer dentro dos limites geométricos especificados, evitando condições que provoquem contato indevido entre os componentes.

A correta seleção e instalação contribuem para preservar as condições de movimentação e a confiabilidade do conjunto mecânico.

Cuidados na Instalação e Utilização

A instalação correta da Rótula Esférica SAL é fundamental para preservar seu desempenho e garantir a compatibilidade com os demais componentes.

Antes da montagem, é necessário verificar o diâmetro nominal, o passo e o sentido da rosca externa.

Por possuir rosca macho esquerda, o terminal deve ser conectado a elementos com rosca fêmea esquerda de dimensões correspondentes.

Também é importante garantir o engajamento adequado da rosca e respeitar as condições de fixação previstas no projeto.

A cabeça da rótula deve ser posicionada de maneira que a articulação ocorra dentro dos ângulos permitidos, evitando interferências durante os movimentos.

O catálogo técnico da G-Motion recomenda não ultrapassar as especificações estabelecidas e evitar impactos ou quedas durante o manuseio e a instalação.

Também orienta evitar ambientes em que exista risco de entrada de poeira, fuligem ou partículas capazes de comprometer os componentes internos da articulação.

A temperatura máxima de trabalho indicada no catálogo é de 80 °C.

Embora a linha seja apresentada como adequada ao funcionamento a seco e isenta de manutenção, é importante manter inspeções periódicas das condições de fixação e integridade mecânica conforme os procedimentos de segurança do equipamento.

Esses cuidados contribuem para preservar o funcionamento e reduzir o risco de falhas relacionadas à utilização inadequada.

Por que escolher a Rótula Esférica SAL G-Motion?

A G-Motion oferece soluções para movimentação linear e componentes mecânicos destinados a diferentes necessidades de articulação, posicionamento e transmissão de esforços industriais.

A Rótula Terminal Rotular SAL com Rosca Macho Esquerda combina funcionamento a seco, elevada rigidez, compensação de desalinhamentos e diferentes capacidades nominais de carga, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua variedade de 16 tamanhos permite selecionar a configuração conforme as características dimensionais e mecânicas de cada projeto.

A construção com rosca macho esquerda oferece uma alternativa para sistemas que exigem conexões com esse sentido de rosca, enquanto a articulação esférica proporciona liberdade angular dentro dos limites especificados.

O funcionamento sem necessidade de relubrificação periódica representa um diferencial em aplicações que buscam simplificar as rotinas de manutenção.

Além disso, as diferentes classificações de carga permitem atender projetos com variados requisitos de resistência mecânica, desde mecanismos compactos até equipamentos industriais de maior porte.

Para sistemas que exigem articulação, transmissão de esforços e utilização de roscas esquerdas, a correta seleção do terminal contribui para preservar a estabilidade e a confiabilidade operacional.

Conheça a linha de Rótulas Esféricas SAL G-Motion e encontre a configuração ideal para proporcionar articulação, resistência mecânica e compensação angular aos sistemas de acionamento e movimentação da sua indústria.
