Linha POSL - Rótula com Bico Graxeiro

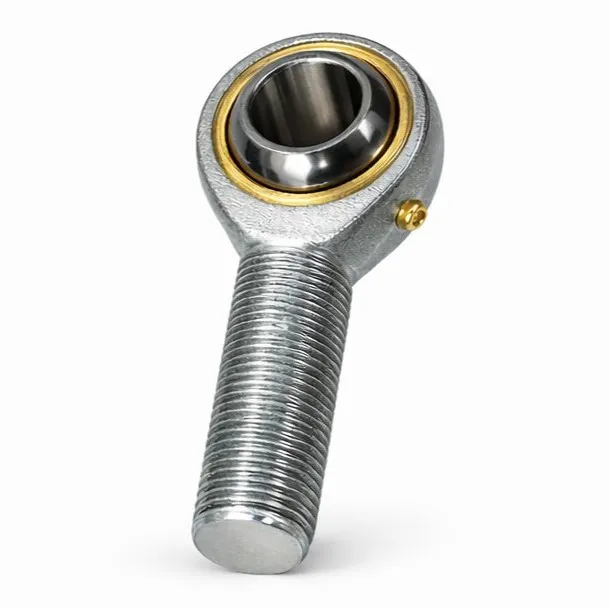

Rótula Esférica POSL G-Motion – Terminal Rotular com Rosca Macho Esquerda e Bico Graxeiro para Aplicações Industriais

A Rótula Esférica POSL com Rosca Macho Esquerda da G-Motion é um componente mecânico desenvolvido para proporcionar articulação, transmissão de esforços e compensação de desalinhamentos angulares em máquinas, equipamentos automatizados e sistemas industriais de movimentação. Sua construção com terminal de rosca externa esquerda permite a conexão com componentes mecânicos compatíveis, oferecendo uma solução para mecanismos articulados, sistemas de acionamento e aplicações que necessitam de liberdade angular controlada.

Integrante da Série P_S da G-Motion, o modelo POSL combina elevada rigidez, resistência mecânica, acabamento zincado e recurso de lubrificação, características importantes para aplicações industriais submetidas a movimentos repetitivos e diferentes condições de carregamento.

Seu sistema de articulação esférica permite acomodar variações angulares entre os elementos conectados, contribuindo para a transmissão dos esforços e reduzindo determinadas solicitações mecânicas provocadas por desalinhamentos.

Disponível em 13 configurações comerciais relacionadas no catálogo, com tamanhos nominais de 5 a 30 mm e capacidades de carga dinâmica básica de até 64 kN, a Rótula POSL apresenta alternativas para projetos com diferentes dimensões e requisitos mecânicos.

A variedade de modelos permite selecionar o terminal conforme as características da conexão, a intensidade das cargas, o ângulo de articulação necessário e as condições operacionais de cada equipamento.

Articulação Esférica para Compensação de Desalinhamentos

Uma das principais características da Rótula Esférica POSL G-Motion é seu sistema de articulação, desenvolvido para permitir movimentos angulares entre componentes mecânicos conectados.

O conjunto utiliza um elemento interno de geometria esférica que se movimenta em relação ao corpo do terminal, proporcionando liberdade angular dentro dos limites previstos para cada modelo.

Essa característica é especialmente importante em mecanismos nos quais os componentes não permanecem perfeitamente alinhados durante todo o percurso de operação.

Em sistemas articulados, pequenas variações geométricas podem provocar esforços adicionais sobre hastes, conexões e elementos de fixação quando não existe liberdade angular adequada.

A utilização de uma rótula corretamente dimensionada permite acomodar os desalinhamentos previstos, favorecendo a transmissão dos esforços mecânicos e reduzindo determinadas cargas indesejadas sobre os elementos conectados.

Conforme o catálogo técnico da G-Motion, a família de terminais POS apresenta ângulos de articulação aproximados entre 13° e 17°, dependendo do tamanho selecionado.

O ângulo disponível deve ser considerado durante o desenvolvimento do projeto, garantindo que o terminal trabalhe dentro dos limites geométricos especificados.

A articulação esférica não substitui o alinhamento adequado do equipamento, mas representa um recurso importante em mecanismos que necessitam de movimentação angular durante o funcionamento.

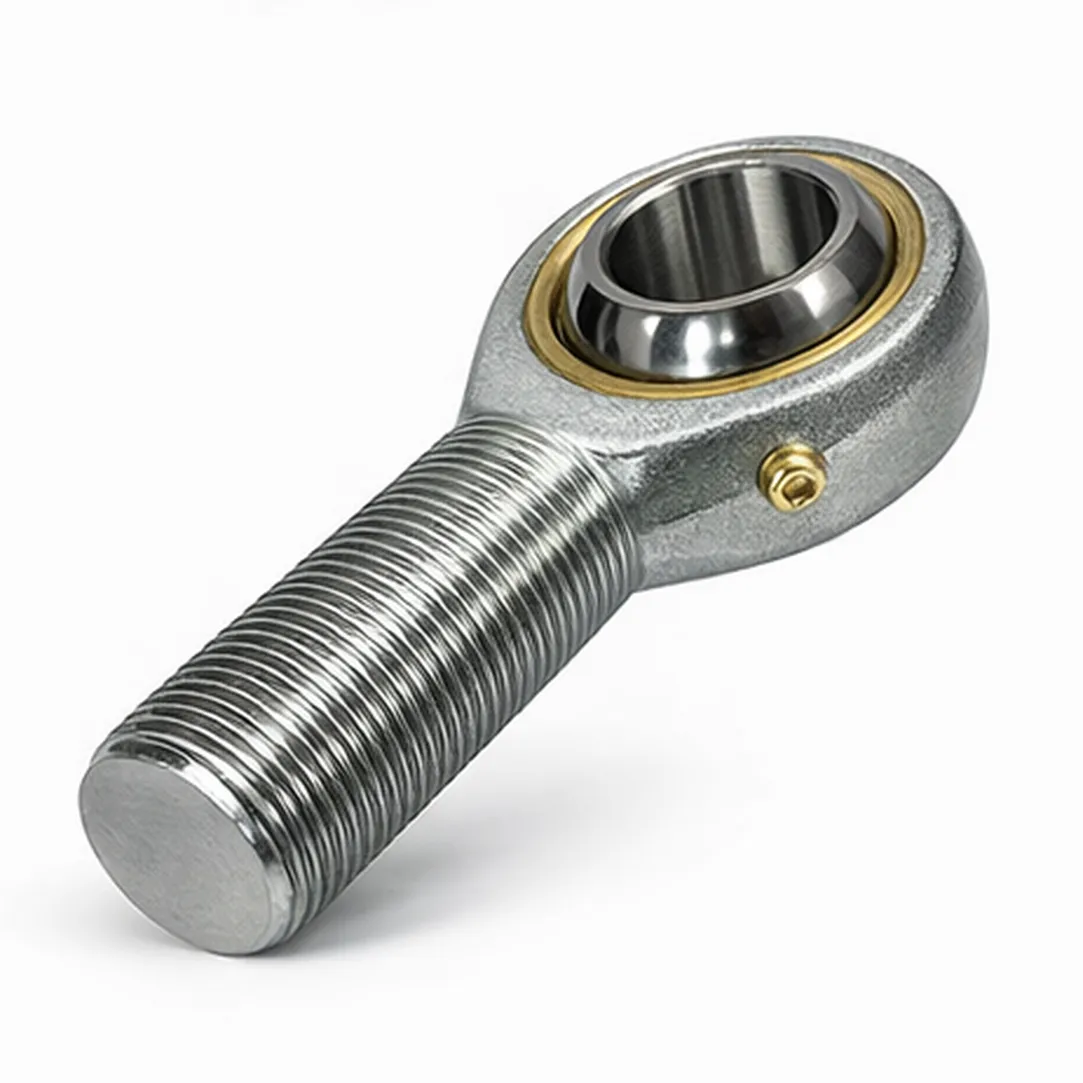

Terminal Rotular com Rosca Macho Esquerda

O principal diferencial construtivo da Rótula POSL é sua rosca externa macho com sentido esquerdo, desenvolvida para conexão com componentes que apresentam rosca fêmea esquerda correspondente.

Essa configuração diferencia o modelo POSL dos terminais convencionais com rosca direita, oferecendo uma alternativa para mecanismos que utilizam sentidos específicos de conexão.

A rosca esquerda pode ser empregada em conjuntos de regulagem mecânica nos quais componentes com roscas de sentidos opostos permitem realizar ajustes de comprimento por meio da rotação de um elemento intermediário.

Essa possibilidade é relevante em determinados tirantes ajustáveis, mecanismos de transmissão, dispositivos articulados e sistemas de acionamento mecânico.

A família POS apresenta diferentes diâmetros e passos de rosca, incluindo M5 × 0,8, M6 × 1,0, M8 × 1,25, M10 × 1,5 e outras configurações até M30 × 2,0.

A escolha correta deve considerar as dimensões da conexão, o sentido da rosca, o passo e os esforços mecânicos transmitidos durante a operação.

É fundamental garantir a compatibilidade entre o terminal e os demais componentes, pois roscas com sentidos ou passos diferentes não permitem uma montagem adequada.

O dimensionamento também deve considerar o comprimento de engajamento necessário e as condições de fixação previstas no projeto.

Corpo Zincado para Proteção Superficial

Outra característica importante da Rótula Terminal Rotular POSL G-Motion é seu corpo com acabamento zincado, conforme apresentado no catálogo técnico da Série P_S.

A zincagem é um tratamento superficial empregado para oferecer proteção ao material metálico, contribuindo para reduzir a exposição direta do substrato aos agentes que favorecem a oxidação.

Essa característica é relevante em ambientes industriais nos quais os componentes podem estar sujeitos à umidade e às condições normais de funcionamento de máquinas e equipamentos.

Além da proteção superficial, o acabamento zincado proporciona uma aparência uniforme ao componente.

A resistência efetiva à corrosão depende das características do tratamento e das condições ambientais de utilização.

Por esse motivo, aplicações com exposição intensa a substâncias corrosivas, agentes químicos ou ambientes agressivos devem ser avaliadas especificamente.

A combinação entre corpo zincado, articulação esférica e lubrificação adequada contribui para preservar as condições mecânicas e funcionais do terminal durante sua operação.

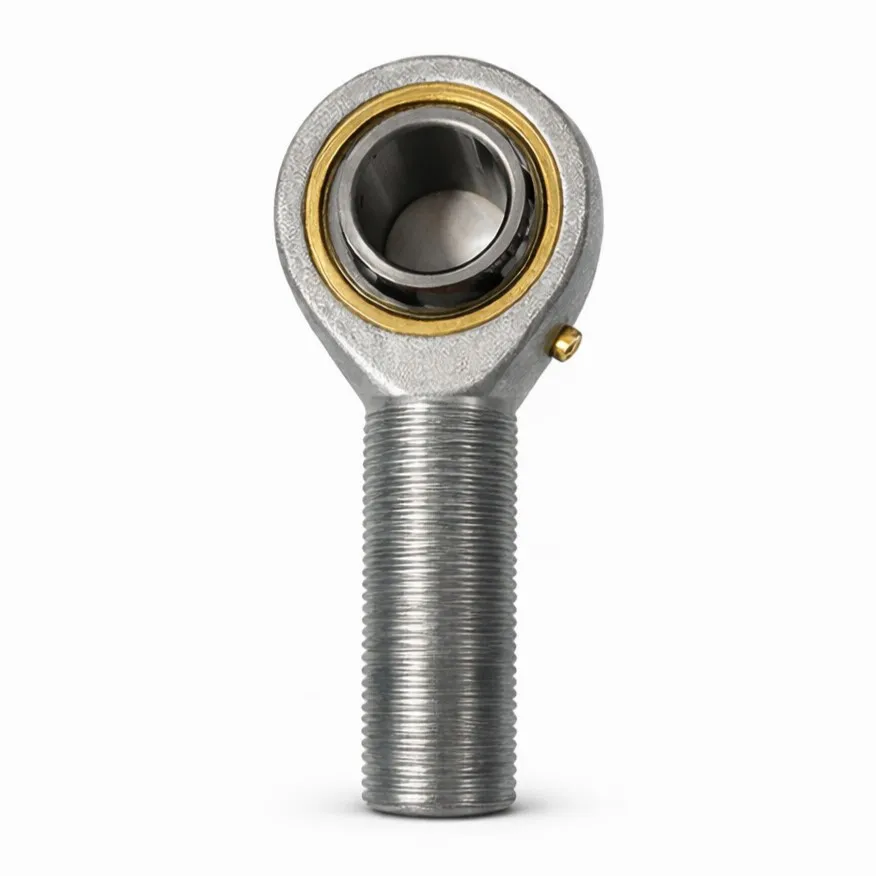

Sistema de Lubrificação com Bico Graxeiro

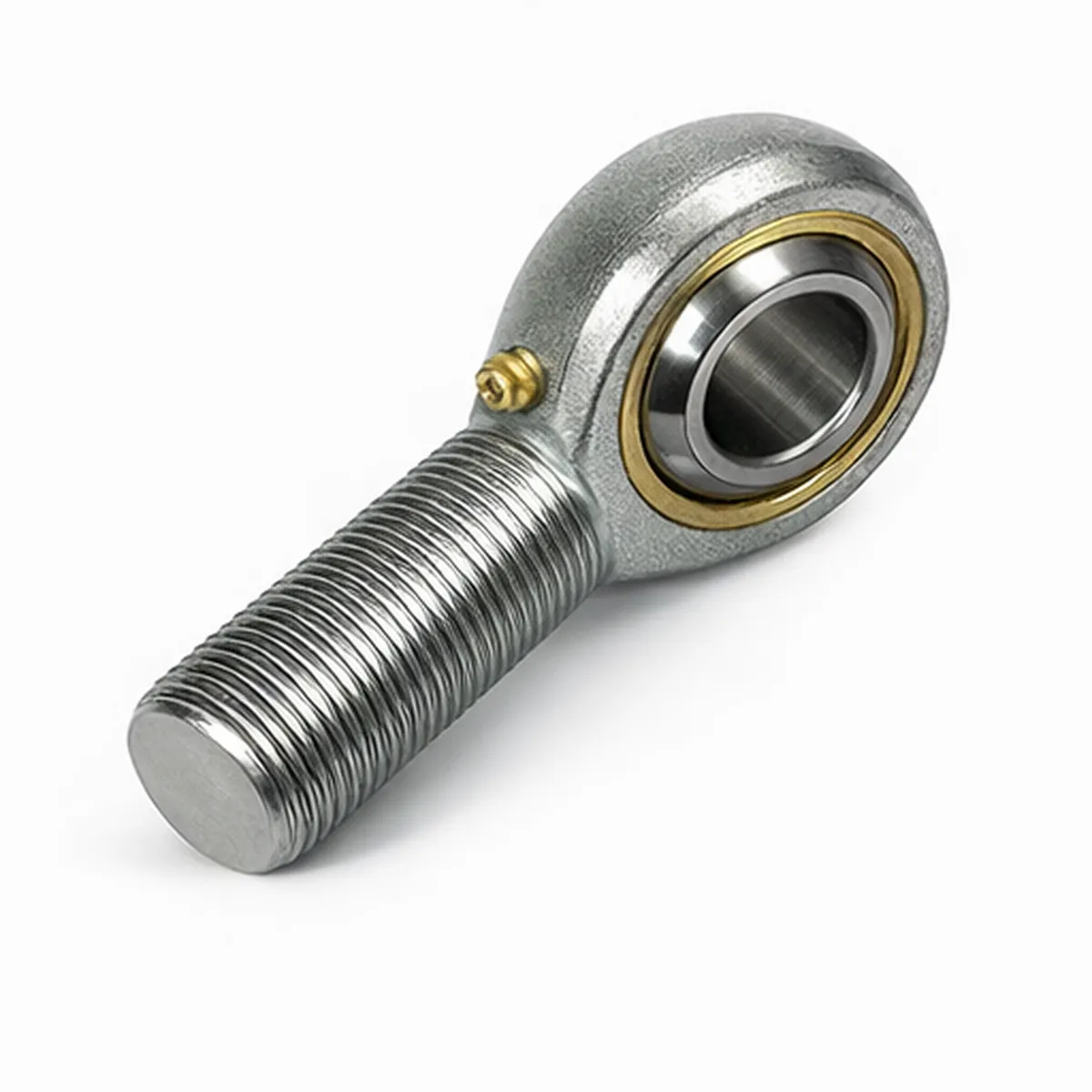

A Rótula Esférica POSL com Bico Graxeiro integra uma família que possui recurso de lubrificação destinado à manutenção das superfícies internas de articulação.

O catálogo técnico da G-Motion destaca a presença de orifício de lubrificação como uma das características da Série P_S, enquanto as imagens apresentam terminais equipados com bico graxeiro.

Esse recurso permite fornecer lubrificante às regiões de contato do conjunto articulado, contribuindo para reduzir o atrito e preservar as condições de movimentação entre as superfícies.

A lubrificação adequada é especialmente importante em mecanismos sujeitos a movimentos oscilantes, articulações repetitivas e esforços mecânicos durante a operação.

A aplicação de graxa compatível pode contribuir para minimizar o desgaste e favorecer a durabilidade do componente.

A frequência de lubrificação deve ser definida conforme as características de utilização, considerando intensidade das cargas, frequência dos movimentos e condições ambientais.

A presença de um ponto de lubrificação também facilita as intervenções de manutenção preventiva, permitindo realizar procedimentos de conservação conforme as necessidades do equipamento.

Para aplicações em que o bico graxeiro seja obrigatório, recomenda-se confirmar sua presença na configuração comercial fornecida para cada tamanho.

Elevada Rigidez e Capacidade de Carga

A Rótula Esférica POSL foi desenvolvida para atender diferentes condições de carregamento em sistemas mecânicos articulados.

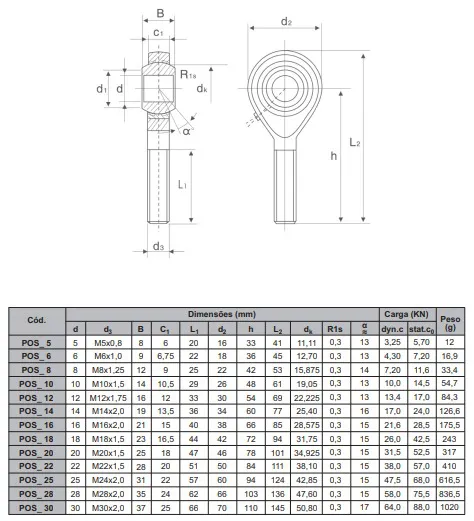

Conforme os tamanhos documentados na tabela dimensional da família POS, os componentes apresentam capacidades de carga dinâmica básica entre 3,25 e 64 kN, além de capacidades de carga estática básica entre 5,70 e 88 kN.

Esses valores representam classificações técnicas utilizadas como referência durante a seleção e o dimensionamento dos componentes.

A capacidade dinâmica está relacionada aos esforços envolvidos durante as condições de movimentação do conjunto articulado.

Já a capacidade estática é utilizada na avaliação dos carregamentos aplicados em condições sem movimento, conforme os critérios de dimensionamento.

O tamanho nominal 5 mm, por exemplo, apresenta capacidade dinâmica básica de 3,25 kN e estática básica de 5,70 kN.

Já o tamanho nominal 30 mm apresenta capacidade dinâmica básica de 64 kN e estática básica de 88 kN, sendo a configuração com maior classificação de carga indicada na tabela.

A disponibilidade de diferentes tamanhos permite atender mecanismos compactos e equipamentos industriais de maior porte, respeitando as condições de utilização de cada componente.

O dimensionamento deve considerar fatores como intensidade das forças, direção dos esforços, frequência dos movimentos, presença de impactos e ângulos de articulação.

A seleção correta contribui para preservar a estabilidade mecânica e evitar solicitações superiores aos limites especificados.

Diferentes Diâmetros e Dimensões de Montagem

A linha de Rótulas Esféricas POSL G-Motion apresenta diferentes configurações comerciais, permitindo selecionar o terminal conforme as características dimensionais de cada projeto.

A codificação do fabricante relaciona os modelos POSL5, POSL6, POSL8, POSL10, POSL12, POSL14, POSL16, POSL18, POSL20, POSL22, POSL24, POSL28 e POSL30.

Os modelos menores oferecem dimensões compactas para mecanismos que necessitam de terminais articulados de pequeno porte.

Já as configurações de maior tamanho apresentam dimensões externas e capacidades de carga superiores, permitindo avaliar sua utilização em sistemas com maiores exigências mecânicas.

É importante observar que o número do modelo não corresponde necessariamente ao diâmetro da rosca externa em todas as configurações.

Além disso, existe uma divergência documental entre a lista de codificação e a tabela dimensional do catálogo: a primeira apresenta POSL24, enquanto a segunda identifica a linha correspondente pelo tamanho POS_25, com rosca M24 × 2,0.

Essa diferença precisa ser confirmada para garantir a identificação correta do produto durante o cadastro e a especificação técnica.

A seleção deve considerar o código comercial, o diâmetro da articulação, o passo da rosca, o comprimento do terminal e as dimensões de montagem.

Esses cuidados contribuem para evitar incompatibilidades e assegurar a integração adequada aos demais elementos mecânicos.

Aplicações em Cilindros Pneumáticos e Sistemas de Acionamento

A Rótula POSL com Rosca Macho Esquerda pode ser utilizada em mecanismos de acionamento que necessitam transmitir esforços por meio de conexões articuladas.

Uma possibilidade de aplicação está nos conjuntos mecânicos associados a cilindros pneumáticos, desde que exista compatibilidade entre as dimensões das conexões, a geometria do mecanismo e as condições de carregamento.

Nesses sistemas, um terminal rotular pode estabelecer uma conexão entre componentes responsáveis pela transmissão do movimento, permitindo acomodar variações angulares previstas durante o curso.

Essa característica é importante em mecanismos que apresentam movimentos oscilantes, articulações ou alterações de alinhamento entre os pontos de conexão.

O terminal pode contribuir para reduzir determinados esforços provenientes de desalinhamentos angulares, favorecendo as condições de funcionamento dos componentes conectados.

A configuração de rosca esquerda permite sua utilização em projetos nos quais esse sentido de conexão é necessário para a montagem ou regulagem mecânica.

A seleção deve considerar a força transmitida pelo atuador, a direção dos esforços, as condições de movimento e os limites geométricos da articulação.

A utilização de uma rótula não elimina a necessidade de dimensionamento dos cilindros, das hastes e dos elementos responsáveis pela orientação das cargas.

Aplicações em Máquinas e Automação Industrial

Além dos sistemas de acionamento, o Terminal Rotular POSL G-Motion pode integrar diferentes equipamentos industriais que utilizam mecanismos articulados.

Entre suas possíveis aplicações estão máquinas especiais, dispositivos automatizados de montagem, mecanismos de posicionamento, sistemas de transmissão por hastes e equipamentos com movimentos oscilantes.

Em dispositivos de automação industrial, a rótula pode estabelecer uma conexão entre elementos que necessitam transmitir forças mantendo determinada liberdade angular.

Em mecanismos de abertura e fechamento, pode integrar articulações responsáveis pelo deslocamento de componentes, desde que sejam respeitadas as características de carregamento e geometria do projeto.

Também pode ser considerada em conjuntos de regulagem mecânica, sistemas de movimentação e dispositivos articulados com conexões roscadas compatíveis.

Sua disponibilidade em diferentes tamanhos permite selecionar terminais adequados a equipamentos com variadas dimensões.

Em aplicações com cargas atuando nas extremidades dos mecanismos, a capacidade de articulação e a correta transmissão dos esforços devem ser avaliadas durante a especificação.

O dimensionamento deve considerar o conjunto completo, incluindo os componentes conectados, os pontos de fixação e as condições de funcionamento.

Diferença Entre os Modelos POSL, POS, PHS e PHSL

A G-Motion disponibiliza diferentes configurações de rótulas esféricas na Série P_S, permitindo selecionar o componente conforme o tipo e o sentido da rosca.

O modelo POSL possui rosca macho esquerda, sendo utilizado em conexões que exigem esse sentido específico de rosca externa.

O modelo POS apresenta rosca macho direita, oferecendo uma alternativa para montagens com sentido convencional de aperto.

Já o modelo PHS possui rosca fêmea direita, enquanto o modelo PHSL apresenta rosca fêmea esquerda.

Essas diferenças são importantes porque influenciam diretamente a compatibilidade mecânica e as possibilidades de montagem.

Em determinados mecanismos de regulagem, terminais com roscas direita e esquerda podem ser utilizados em extremidades opostas de um elemento intermediário, permitindo ajustes de comprimento por rotação.

Entretanto, essa configuração depende das características construtivas do conjunto e deve ser definida durante o desenvolvimento do projeto.

A escolha entre as famílias deve considerar o tipo de conexão, o sentido da rosca, o diâmetro, o passo e a capacidade de carga exigida.

Para o modelo POSL, todas as configurações apresentadas nesta ficha correspondem exclusivamente ao terminal rotular com rosca macho esquerda.

Diferença Entre as Rótulas POSL e SAL G-Motion

Embora os modelos POSL e SAL sejam terminais rotulares com rosca macho esquerda, eles pertencem a famílias distintas do catálogo G-Motion.

A Rótula POSL, integrante da Série P_S, apresenta acabamento zincado e recurso de lubrificação, sendo indicada para sistemas que necessitam de articulação mecânica com possibilidade de aplicação de lubrificante nas superfícies de contato.

Já a Rótula SAL, integrante da Série S_, é apresentada pelo fabricante como uma linha com funcionamento a seco e isenta de relubrificação periódica.

Essa diferença deve ser considerada durante a escolha do componente, especialmente quando o projeto apresenta exigências relacionadas às rotinas de manutenção.

As famílias também possuem diferentes dimensões e classificações de carga, que devem ser verificadas nos respectivos catálogos técnicos.

Portanto, a seleção não deve considerar somente o tipo e o sentido da rosca.

É fundamental analisar as condições de carregamento, o comportamento da articulação, as dimensões de montagem e os requisitos de manutenção do equipamento.

Importância da Compensação Angular nos Sistemas Mecânicos

Em máquinas e equipamentos industriais, determinados mecanismos apresentam movimentos nos quais os pontos de conexão sofrem alterações angulares durante a operação.

Essas alterações podem ocorrer em função da geometria do sistema, da trajetória dos componentes e das condições de funcionamento.

Quando conexões rígidas são utilizadas em aplicações que exigem articulação, podem surgir esforços adicionais sobre hastes, terminais e elementos de fixação.

A utilização de uma rótula esférica permite acomodar os movimentos angulares previstos, favorecendo a transmissão adequada das forças.

No caso da família POS, os ângulos de articulação apresentados no catálogo variam aproximadamente entre 13° e 17°, conforme o modelo.

Durante o dimensionamento, é importante avaliar o movimento completo do mecanismo, incluindo suas posições extremas de operação.

Também devem ser verificadas possíveis interferências entre a cabeça da rótula, os elementos de conexão e a estrutura do equipamento.

A articulação deve permanecer dentro dos limites geométricos especificados, evitando condições que provoquem contato indevido entre os componentes.

A correta seleção e instalação contribuem para preservar as condições de movimentação e a confiabilidade do conjunto mecânico.

Cuidados na Instalação, Lubrificação e Manutenção

A instalação correta da Rótula Esférica POSL é fundamental para preservar seu desempenho e garantir a compatibilidade com os demais componentes.

Antes da montagem, é necessário verificar o diâmetro nominal, o passo e o sentido da rosca externa.

Por possuir rosca macho esquerda, o terminal deve ser conectado a elementos com rosca fêmea esquerda de dimensões correspondentes.

Também é importante garantir o engajamento adequado da rosca e respeitar as condições de fixação previstas no projeto.

A cabeça da rótula deve ser posicionada de maneira que a articulação ocorra dentro dos ângulos permitidos, evitando interferências durante os movimentos.

O catálogo técnico da G-Motion recomenda não ultrapassar as especificações estabelecidas e evitar impactos ou quedas durante o manuseio e a instalação.

Também orienta evitar ambientes em que exista risco de entrada de poeira, fuligem ou partículas capazes de comprometer os componentes internos da articulação.

A temperatura máxima de trabalho indicada no catálogo é de 80 °C.

A manutenção deve considerar inspeções das condições de fixação, da integridade da articulação e da necessidade de lubrificação conforme as características da aplicação.

O uso de lubrificantes adequados e os cuidados com as superfícies de contato contribuem para preservar as condições de funcionamento e reduzir o risco de desgaste prematuro.

Por que escolher a Rótula Esférica POSL G-Motion?

A G-Motion oferece soluções para movimentação linear e componentes mecânicos destinados a diferentes necessidades de articulação, posicionamento e transmissão de esforços industriais.

A Rótula Terminal Rotular POSL com Rosca Macho Esquerda combina articulação esférica, elevada rigidez, acabamento zincado e recurso de lubrificação, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua variedade de tamanhos permite selecionar a configuração conforme as características dimensionais e mecânicas de cada projeto.

A construção com rosca macho esquerda facilita a integração em sistemas que exigem esse sentido de conexão, enquanto a articulação esférica proporciona liberdade angular dentro dos limites especificados.

O recurso de lubrificação favorece os procedimentos de manutenção, contribuindo para preservar as superfícies de contato em mecanismos sujeitos a movimentos repetitivos.

Além disso, as diferentes classificações de carga permitem atender projetos com variados requisitos de resistência mecânica, desde mecanismos compactos até equipamentos industriais de maior porte.

Para sistemas que exigem articulação, transmissão de esforços e conexões com rosca macho esquerda, a correta seleção do terminal representa uma etapa importante para preservar a estabilidade e a confiabilidade operacional.

Conheça a linha de Rótulas Esféricas POSL G-Motion e encontre a configuração ideal para proporcionar articulação, resistência mecânica e compensação angular aos sistemas de acionamento e movimentação da sua indústria.
