Linha AM - Amortecedor Hidráulico Industrial

Amortecedor Hidráulico Industrial AM G-Motion – Absorção de Impactos e Desaceleração Controlada

O Amortecedor Hidráulico Industrial AM da G-Motion é um componente desenvolvido para absorver a energia de impactos e proporcionar desaceleração controlada em máquinas, equipamentos automatizados e sistemas industriais de movimentação. Sua construção compacta e robusta permite reduzir choques mecânicos, vibrações e ruídos, contribuindo para preservar os componentes dos equipamentos e melhorar as condições de operação.

Integrante da Série AM, o amortecedor utiliza um sistema hidráulico interno que permite dissipar a energia gerada pelo movimento dos componentes, reduzindo a intensidade dos impactos em mecanismos sujeitos a movimentos repetitivos.

Sua aplicação é especialmente indicada para sistemas de fim de curso, cilindros guiados, mecanismos de transporte, equipamentos de posicionamento e máquinas industriais que necessitam de absorção de impactos durante os ciclos de funcionamento.

Disponível em 11 modelos, com cursos de 4 a 60 mm e capacidades máximas de absorção de energia entre 0,5 e 250 N·m por ciclo, o Amortecedor Hidráulico AM oferece alternativas para diferentes necessidades de movimentação industrial.

A seleção correta do componente contribui para reduzir esforços mecânicos, preservar a integridade dos equipamentos e favorecer a confiabilidade dos processos produtivos.

Sistema Hidráulico para Absorção de Impactos

O Amortecedor Hidráulico AM utiliza um mecanismo interno desenvolvido para transformar a energia do impacto em energia dissipada pelo sistema hidráulico.

Durante a operação, o componente móvel da máquina entra em contato com a cabeça do amortecedor, provocando o deslocamento da haste e do pistão.

Esse movimento força a passagem do óleo hidráulico por orifícios internos, gerando resistência controlada ao deslocamento e proporcionando a desaceleração do elemento móvel.

A resistência hidráulica permite reduzir progressivamente a velocidade do componente durante o curso do amortecedor, diminuindo a intensidade do choque transmitido à estrutura mecânica.

O conjunto também possui acumulador, válvula de retenção e mola de retorno, elementos que participam do funcionamento hidráulico e da recuperação da posição da haste após o impacto.

Esse princípio construtivo torna o Amortecedor AM adequado para mecanismos que necessitam de absorção de energia em movimentos repetitivos.

Diferentemente da Série AMR, apresentada pela G-Motion como uma linha com regulagem, o catálogo da Série AM não apresenta um mecanismo externo de ajuste do amortecimento. Por isso, a seleção do modelo deve considerar previamente as condições de impacto e as capacidades especificadas para cada código.

Desaceleração Controlada e Proteção dos Componentes Mecânicos

Em máquinas industriais, componentes móveis acumulam energia cinética durante seus deslocamentos.

Quando esses componentes atingem um batente rígido sem um sistema adequado de desaceleração, parte da energia pode ser transmitida diretamente à estrutura do equipamento, provocando choques, vibrações e esforços mecânicos elevados.

A utilização de um amortecedor hidráulico industrial permite absorver parte dessa energia e proporcionar uma parada mais controlada.

Essa característica é especialmente importante em equipamentos automatizados que realizam movimentos rápidos e repetitivos, nos quais os impactos podem comprometer o funcionamento de diferentes componentes.

O Amortecedor Hidráulico AM contribui para reduzir a intensidade desses choques, favorecendo a preservação de estruturas mecânicas, elementos de fixação, dispositivos móveis e mecanismos de acionamento.

A redução das forças de impacto também pode contribuir para diminuir vibrações e ruídos durante os ciclos de operação.

Quando corretamente dimensionado e instalado, o amortecedor oferece condições favoráveis para uma operação mais suave e confiável.

Diferentes Modelos, Cursos e Roscas Disponíveis

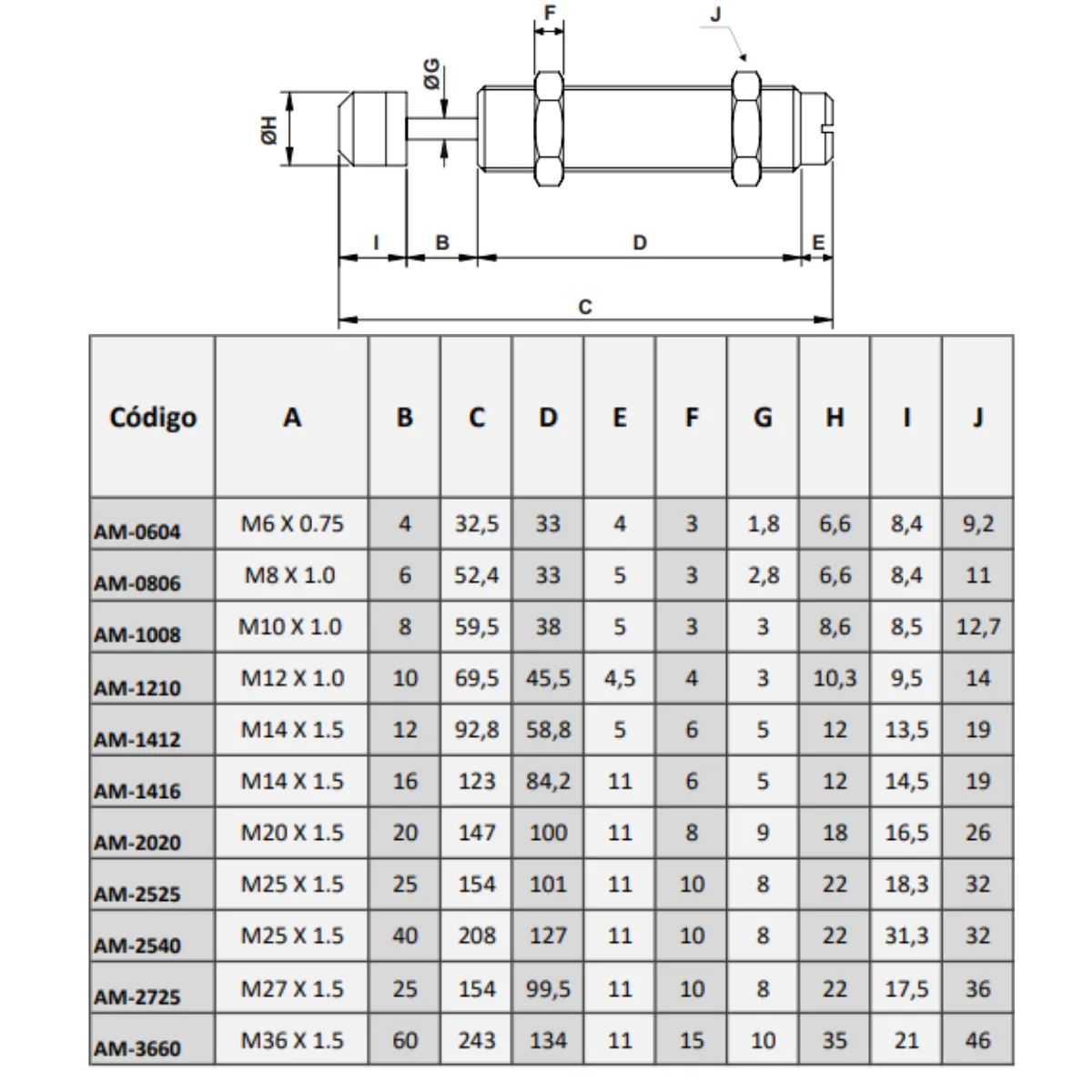

A linha de Amortecedores Hidráulicos AM G-Motion contempla 11 modelos, permitindo selecionar o componente conforme as características mecânicas e as condições de movimentação da aplicação.

Os modelos AM-0604, AM-0806, AM-1008 e AM-1210 apresentam construções compactas, com cursos de 4, 6, 8 e 10 mm, respectivamente.

As versões AM-1412 e AM-1416 utilizam rosca M14 × 1,5 e oferecem cursos de 12 e 16 mm.

O modelo AM-2020 apresenta rosca M20 × 1,5 e curso de 20 mm, enquanto os modelos AM-2525 e AM-2540 utilizam rosca M25 × 1,5, com cursos de 25 e 40 mm.

A linha também contempla o AM-2725, com rosca M27 × 1,5 e curso de 25 mm, além do AM-3660, com rosca M36 × 1,5 e curso de 60 mm.

Essa variedade permite atender diferentes projetos industriais, considerando o espaço disponível, o percurso necessário para a desaceleração e a capacidade de absorção de energia.

A escolha correta deve considerar a rosca de montagem, o curso, as dimensões externas, a massa efetiva e a velocidade de impacto envolvidas na operação.

Capacidade de Absorção de Energia para Diferentes Aplicações

O Amortecedor Hidráulico AM apresenta diferentes capacidades máximas de absorção de energia, permitindo sua utilização em mecanismos de movimentação com características variadas.

O modelo AM-0604, por exemplo, possui curso de 4 mm, capacidade máxima de absorção de 0,5 N·m por ciclo e massa efetiva máxima indicada de 1 kg.

Já o AM-2020 apresenta curso de 20 mm, capacidade máxima de absorção de 40 N·m por ciclo e massa efetiva máxima de 200 kg.

Para aplicações que exigem maior capacidade de absorção, o AM-3660 oferece curso de 60 mm e capacidade máxima de absorção de 250 N·m por ciclo.

A linha apresenta massas efetivas máximas indicadas entre 1 e 1.500 kg, conforme o modelo selecionado.

Esses valores devem ser utilizados como referência durante o dimensionamento, considerando que a massa efetiva não representa isoladamente o peso máximo de uma carga suportada pelo componente.

A massa efetiva deve ser analisada em conjunto com a energia cinética, a velocidade de impacto e as condições de funcionamento do mecanismo.

O catálogo também apresenta limites de absorção acumulada de energia por hora, importantes para aplicações submetidas a impactos frequentes.

Um amortecedor pode apresentar capacidade suficiente para absorver a energia de um único impacto, mas não atender à frequência de ciclos exigida pela máquina.

Por isso, é fundamental verificar a energia por ciclo e a capacidade acumulada de absorção, respeitando os limites específicos do modelo selecionado.

Construção Compacta e Robusta para Montagem Industrial

Uma das principais características do Amortecedor Hidráulico AM G-Motion é sua construção cilíndrica compacta, com corpo roscado e haste móvel.

O formato permite sua integração em diferentes mecanismos industriais que necessitam de absorção de impactos em pontos específicos do movimento.

A linha oferece diferentes dimensões de rosca, desde M6 × 0,75 até M36 × 1,5, permitindo selecionar a configuração conforme as características de montagem do equipamento.

O corpo roscado facilita o posicionamento do componente em estruturas mecânicas compatíveis, enquanto a cabeça de colisão recebe o contato do elemento móvel.

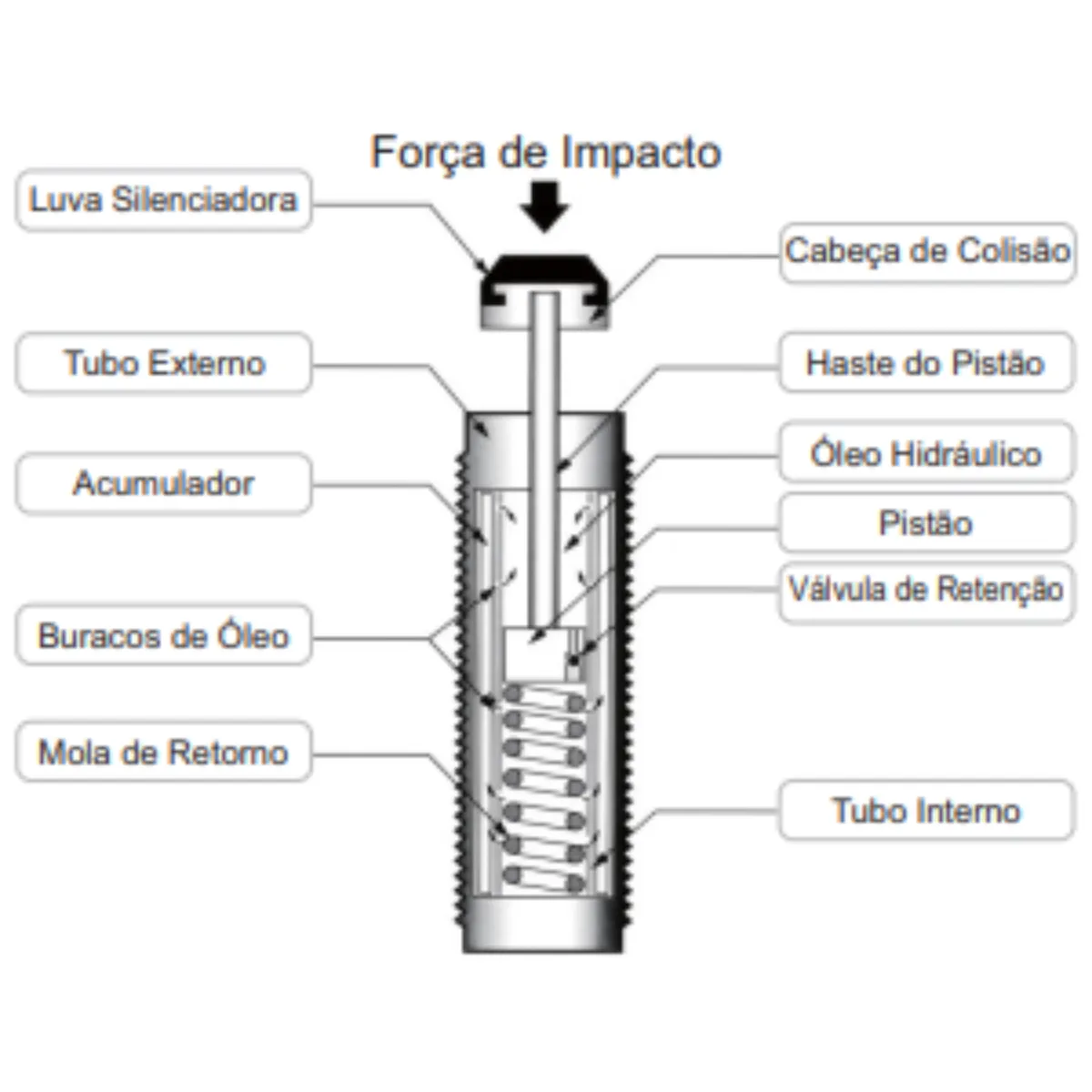

O catálogo técnico apresenta uma construção interna composta por tubo externo, tubo interno, óleo hidráulico, pistão, haste, acumulador, válvula de retenção, mola de retorno e luva silenciadora.

Esses componentes trabalham em conjunto para proporcionar a absorção de energia e o retorno da haste após a atuação.

A instalação deve considerar o alinhamento entre o amortecedor e a direção do impacto, evitando esforços laterais inadequados que possam comprometer o funcionamento do componente.

Também é importante verificar o espaço disponível para o curso da haste e o posicionamento adequado da superfície de contato.

Redução de Ruídos e Vibrações em Máquinas Industriais

Impactos repetitivos podem provocar vibrações, ruídos elevados e esforços mecânicos indesejados em máquinas e equipamentos.

Essas condições podem afetar o funcionamento dos mecanismos e contribuir para o desgaste prematuro de componentes.

O Amortecedor Hidráulico AM foi desenvolvido para proporcionar desaceleração controlada, reduzindo a intensidade dos impactos durante a operação.

Essa característica pode favorecer movimentos mais suaves e diminuir os ruídos associados ao contato brusco entre partes móveis e estruturas fixas.

O catálogo técnico da G-Motion destaca a redução da poluição sonora como uma das vantagens da Série AM.

A utilização adequada do componente também pode contribuir para preservar fixações, estruturas mecânicas e elementos sujeitos a impactos repetitivos.

Os resultados dependem das condições específicas de funcionamento, da energia envolvida nos movimentos e do correto dimensionamento do amortecedor.

Aplicações em Cilindros Guiados e Sistemas Pneumáticos

O Amortecedor Hidráulico AM G-Motion pode ser utilizado em mecanismos de movimentação acionados por sistemas pneumáticos que necessitam de absorção de impactos no final do curso.

Entre os exemplos apresentados no catálogo técnico estão cilindros guiados, cilindros guiados combinados e braços de extração mecânica.

Nessas aplicações, o amortecedor pode atuar como elemento auxiliar de desaceleração, reduzindo a intensidade do impacto quando o componente móvel atinge uma posição determinada.

Essa função é importante em equipamentos que executam movimentos repetitivos de avanço e retorno.

A seleção deve considerar a massa efetiva movimentada, a velocidade do atuador, a energia envolvida e a frequência dos ciclos.

O amortecedor pode complementar os mecanismos de controle existentes, contribuindo para uma parada mecanicamente mais suave.

Entretanto, sua utilização não substitui o dimensionamento correto dos atuadores, o controle de velocidade e os dispositivos de segurança necessários ao equipamento.

Aplicações em Transportadores e Sistemas de Movimentação

A Série AM também pode ser utilizada em equipamentos industriais de transporte e movimentação que apresentam impactos em pontos específicos do percurso.

O catálogo técnico G-Motion apresenta exemplos envolvendo transportadores, carrinhos em movimentação e mecanismos de transporte de dispositivos.

Nessas aplicações, o amortecedor pode ser instalado próximo aos pontos de parada para auxiliar na desaceleração dos componentes móveis.

Esse tipo de solução é relevante em processos automatizados que realizam deslocamentos repetitivos e precisam reduzir choques mecânicos durante os ciclos.

O mecanismo hidráulico permite absorver parte da energia do movimento, diminuindo a intensidade do contato entre os elementos móveis e as estruturas de parada.

A seleção adequada depende da massa efetiva, da velocidade de aproximação, da energia de impacto e da frequência de operação.

Quando corretamente especificado, o amortecedor contribui para preservar os componentes do sistema e favorecer a confiabilidade da movimentação.

Aplicações em Máquinas e Equipamentos Automatizados

Além dos sistemas pneumáticos e transportadores, o Amortecedor Hidráulico Industrial AM pode ser utilizado em diferentes equipamentos que apresentam movimentos sujeitos a impactos.

Entre as aplicações ilustradas no catálogo estão mecanismos de abertura e fechamento de tampas, braços de extração mecânica, dispositivos automatizados e equipamentos de movimentação suspensa.

Em mecanismos de abertura e fechamento de tampas, o amortecedor pode contribuir para controlar a desaceleração durante a chegada à posição final.

Em dispositivos automatizados, pode ser utilizado para reduzir a intensidade dos impactos produzidos durante movimentos repetitivos.

Nos sistemas de posicionamento, pode funcionar como elemento auxiliar de amortecimento em pontos específicos do percurso, desde que sua aplicação seja compatível com as características do movimento.

A escolha correta deve considerar a direção do impacto, a velocidade, a energia envolvida e o espaço disponível para instalação.

O dimensionamento do conjunto completo é fundamental para garantir que o amortecedor atue dentro dos limites especificados.

Eficiência Operacional e Redução dos Custos de Manutenção

Em ambientes industriais, a repetição de impactos excessivos pode contribuir para o desgaste de componentes, o aumento da necessidade de ajustes e a ocorrência de paradas relacionadas a problemas mecânicos.

A utilização de amortecedores hidráulicos corretamente dimensionados permite reduzir parte desses esforços, proporcionando uma desaceleração mais controlada.

O catálogo G-Motion destaca como vantagens da Série AM a longa vida útil, a maior eficiência das máquinas, a redução dos custos de manutenção e a diminuição dos ruídos operacionais.

Esses benefícios dependem das condições reais de aplicação e do correto dimensionamento dos componentes.

A absorção de energia durante os impactos pode contribuir para preservar mecanismos móveis e reduzir intervenções associadas a choques excessivos.

Para fabricantes de máquinas e equipes de manutenção, essa característica representa uma possibilidade de melhorar as condições de operação e aumentar a confiabilidade dos equipamentos.

Cuidados na Instalação e Manutenção

A instalação correta do Amortecedor Hidráulico AM é fundamental para preservar seu desempenho e garantir o funcionamento dentro dos limites previstos.

Antes da montagem, é necessário verificar o código selecionado, as dimensões do corpo, a rosca de fixação, o curso disponível e a energia de impacto da aplicação.

O amortecedor deve ser posicionado de maneira que a força de contato esteja alinhada à direção do deslocamento da haste.

Esse cuidado contribui para evitar esforços laterais inadequados, que podem comprometer o funcionamento do mecanismo interno.

Também é necessário respeitar a temperatura operacional indicada no catálogo, entre -10 °C e +80 °C.

O fabricante informa que o componente não necessita de lubrificação adicional, mas isso não elimina a necessidade de inspeções periódicas e de cuidados com as condições de instalação.

O catálogo recomenda evitar impactos ou quedas durante o manuseio e não ultrapassar as especificações técnicas do produto.

A manutenção preventiva deve considerar as condições de fixação, a integridade da haste, o retorno após os impactos e possíveis alterações no comportamento do amortecimento.

Esses cuidados contribuem para preservar as condições de funcionamento e reduzir o risco de falhas durante a operação.

Por que escolher o Amortecedor Hidráulico AM G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, incluindo componentes desenvolvidos para atender diferentes necessidades de deslocamento, posicionamento e controle mecânico.

O Amortecedor Hidráulico Industrial AM combina construção compacta, corpo roscado e sistema hidráulico de absorção de energia, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua disponibilidade em 11 modelos, com diferentes cursos, roscas e capacidades de absorção de energia, permite selecionar a configuração conforme as características mecânicas de cada projeto.

O mecanismo hidráulico contribui para reduzir impactos e proporcionar desaceleração controlada, favorecendo a preservação dos componentes e a confiabilidade operacional.

Para equipamentos sujeitos a movimentos repetitivos, a utilização de amortecedores adequadamente dimensionados pode representar uma medida importante para reduzir choques, ruídos e esforços mecânicos.

Conheça a linha de Amortecedores Hidráulicos Industriais AM G-Motion e encontre a solução ideal para absorver impactos, proporcionar desaceleração controlada e aumentar a confiabilidade dos sistemas de movimentação da sua indústria.
