Linha HCW - Patim Linear Bloco Linear com Aba

Patim Linear CNC com Aba HCW G-Motion – Alta Precisão e Rigidez para Movimentação Linear

O Patim Linear HCW com Aba da G-Motion, integrante da Série HC, foi desenvolvido para aplicações industriais que exigem elevada precisão, resistência mecânica e estabilidade nos sistemas de movimentação linear. Sua construção com aba de fixação proporciona versatilidade de montagem, enquanto o sistema de recirculação de esferas permite deslocamentos suaves, silenciosos e com baixo atrito.

Fabricado em aço DIN 16MnCr5, o Patim Linear HCW apresenta dureza entre 58 e 62 HRC, oferecendo elevada resistência ao desgaste e capacidade para suportar diferentes esforços mecânicos durante a operação.

Projetado para trabalhar em conjunto com os trilhos lineares HCR da Série HC, o modelo HCW é indicado para máquinas CNC, centros de usinagem, equipamentos automatizados, sistemas de posicionamento e aplicações industriais que necessitam de movimentação linear precisa e confiável.

Disponível em diferentes tamanhos e configurações de corpo, o Patim HCW permite selecionar a solução conforme os requisitos dimensionais, as condições de carregamento e as características de cada projeto.

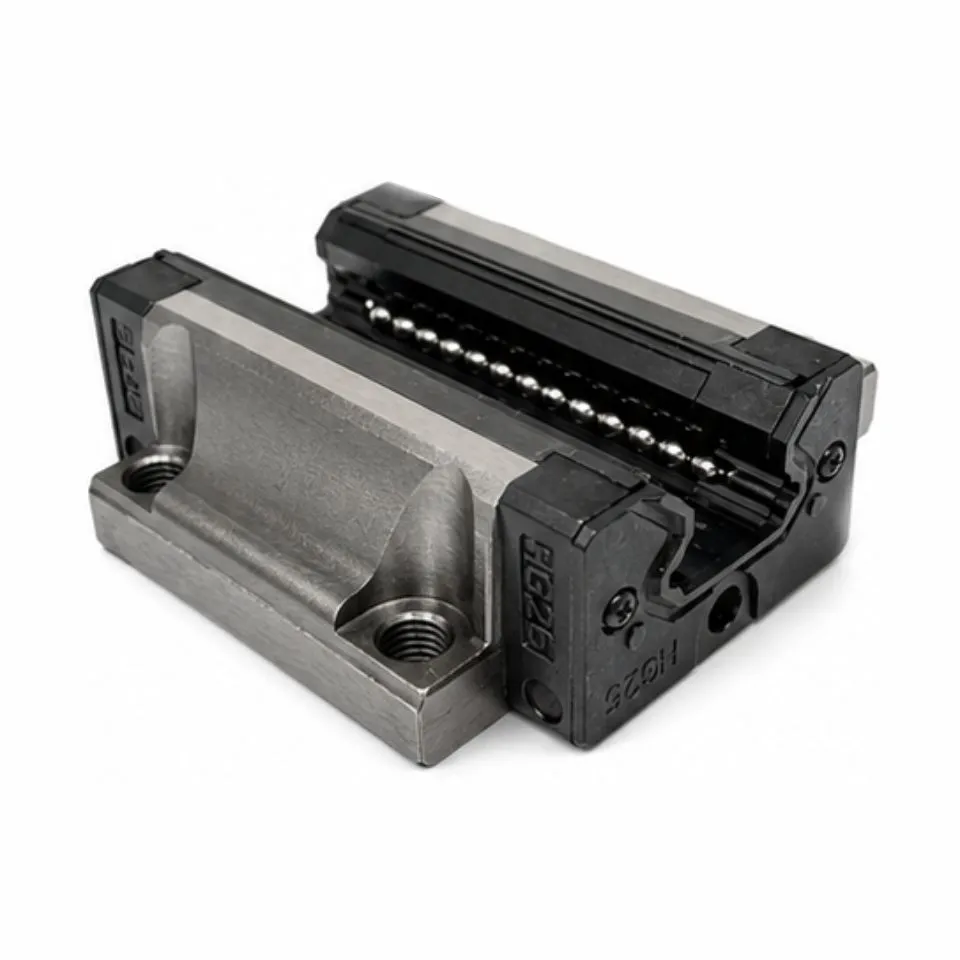

Sistema de Recirculação de Esferas com Alta Precisão

O Patim Linear HCW utiliza um sistema de recirculação de esferas desenvolvido para proporcionar movimentos lineares estáveis, uniformes e com baixa resistência ao deslocamento.

O posicionamento das esferas com ângulo de contato de 45° permite que o conjunto suporte cargas radiais de compressão, cargas radiais reversas e esforços laterais, proporcionando elevada rigidez em quatro direções.

Essa configuração favorece a estabilidade do equipamento mesmo em aplicações submetidas a diferentes condições de carregamento, contribuindo para preservar a precisão durante os movimentos.

O sistema também permite a distribuição uniforme da graxa lubrificante durante o processo de recirculação das esferas, reduzindo o contato direto entre os elementos móveis e contribuindo para minimizar o atrito e o desgaste.

Com essas características, o Patim HCW é adequado para sistemas que exigem precisão de posicionamento, rigidez estrutural e funcionamento suave ao longo dos ciclos de operação.

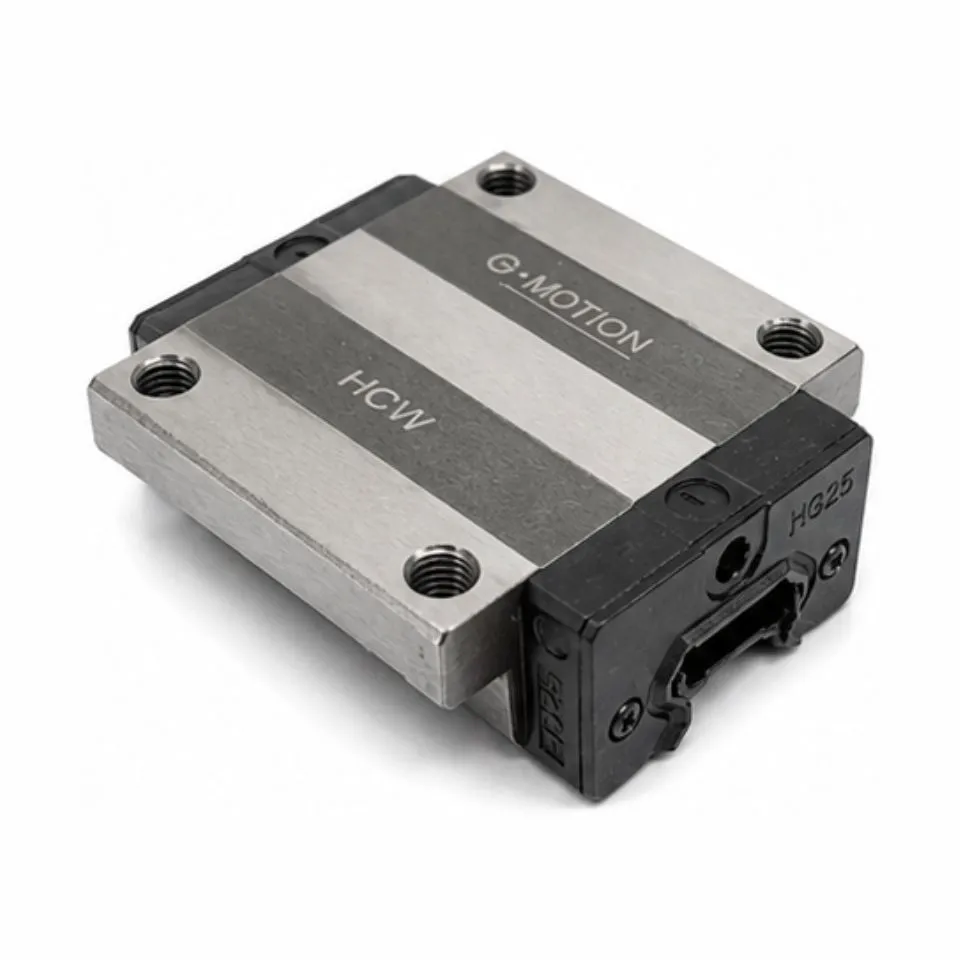

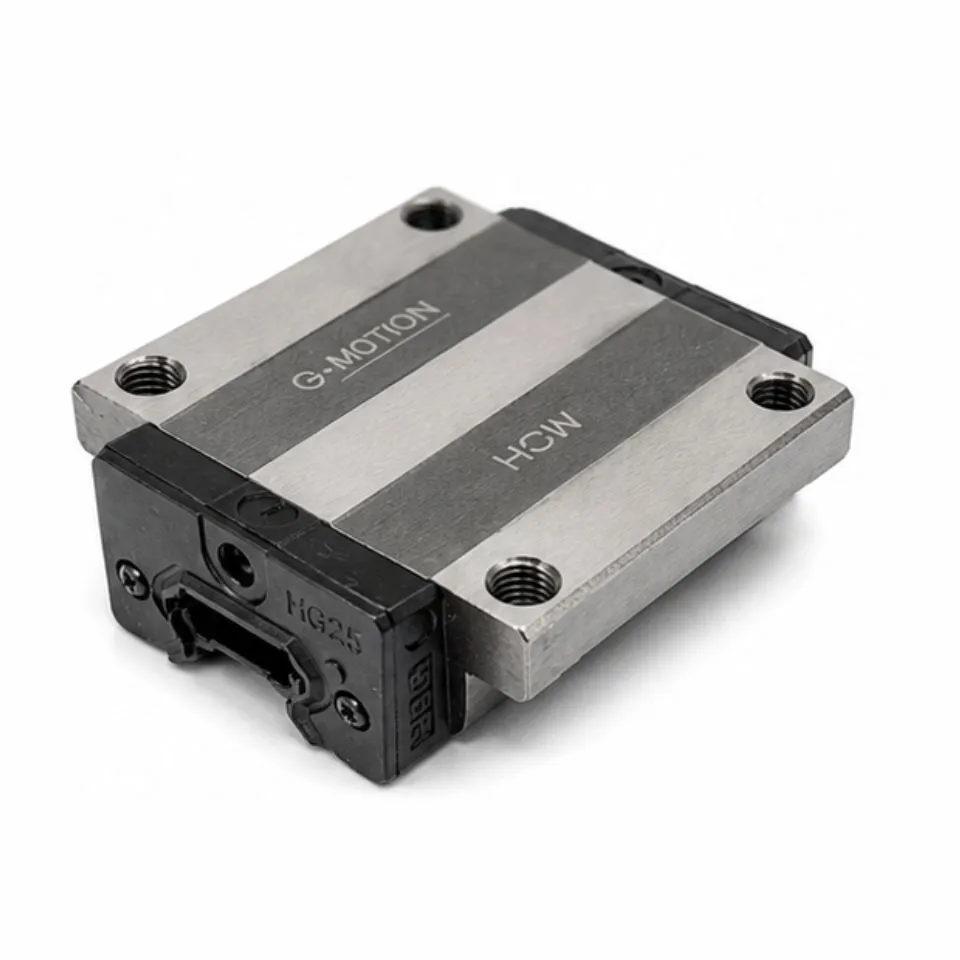

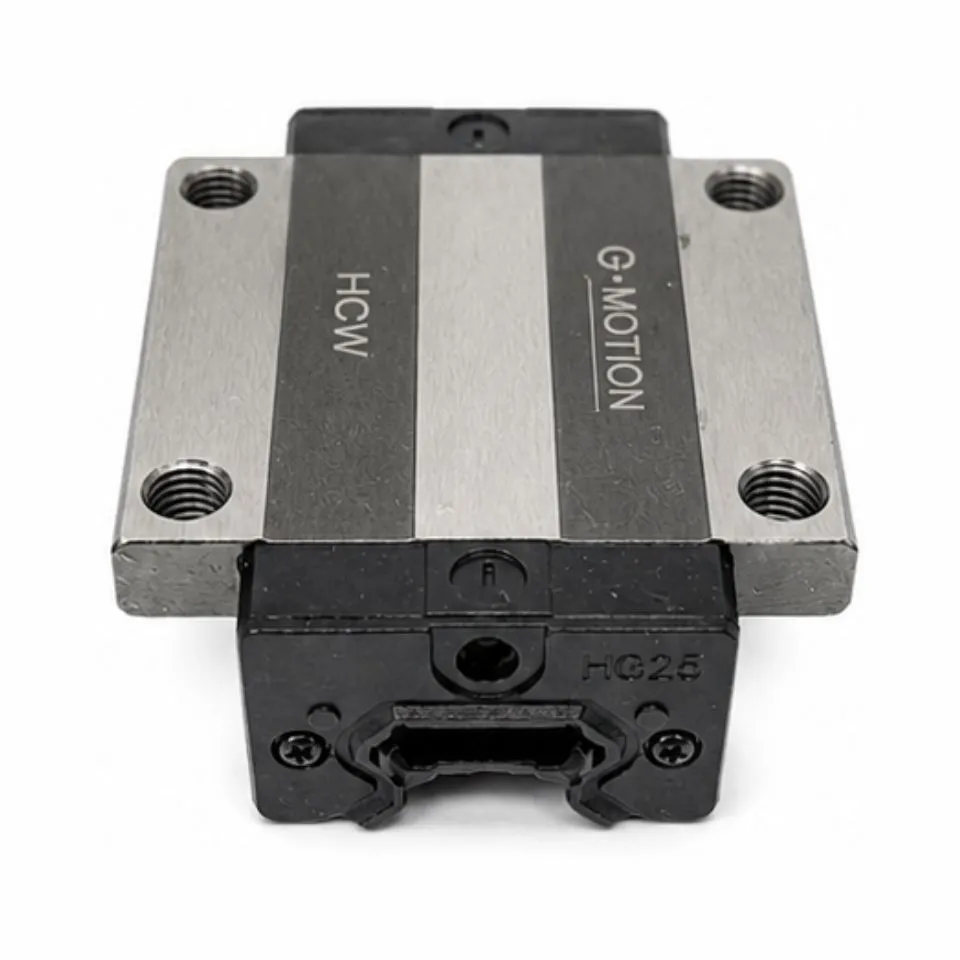

Construção com Aba para Maior Versatilidade de Montagem

Uma das principais características do Patim Linear HCW é sua construção com aba lateral de fixação, que amplia as possibilidades de montagem em diferentes estruturas mecânicas.

Esse formato permite integrar o componente em plataformas móveis, mesas de posicionamento, dispositivos de montagem e conjuntos de movimentação utilizados em máquinas industriais.

A presença das abas oferece alternativas de fixação conforme a geometria da estrutura, facilitando o desenvolvimento de projetos que necessitam de superfícies de montagem mais amplas.

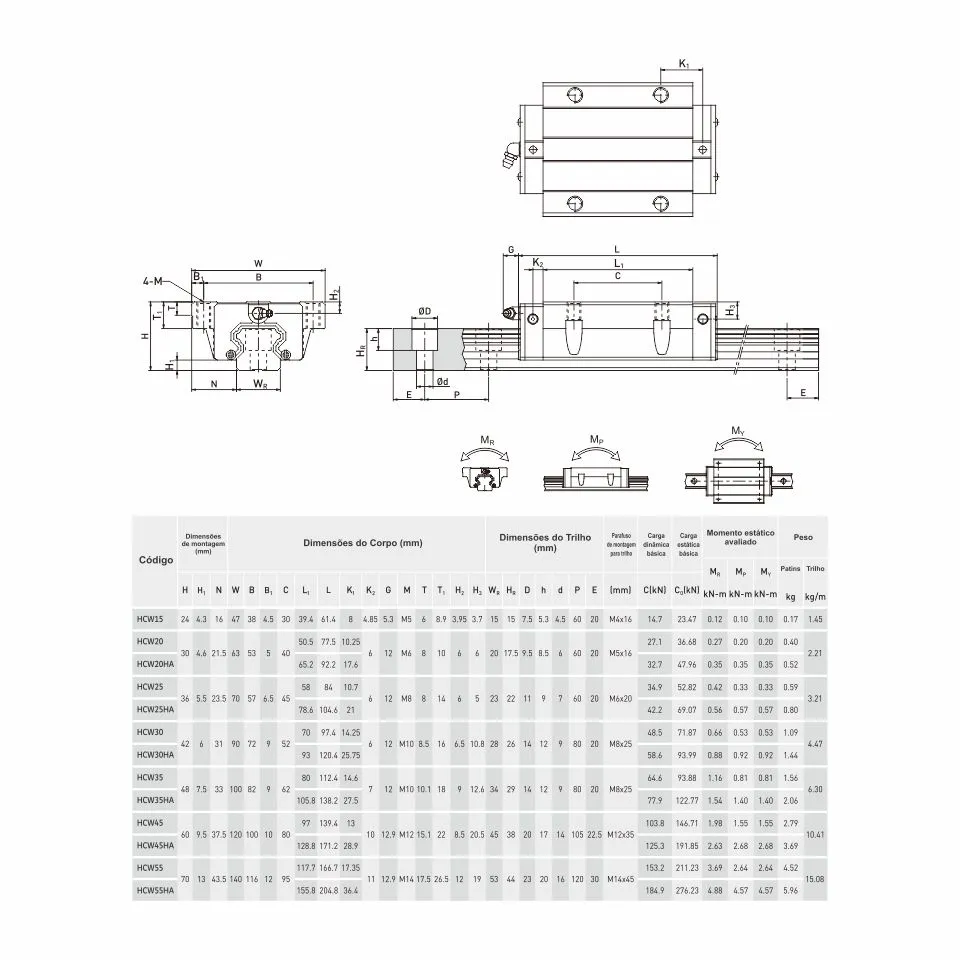

A linha HCW contempla configurações de corpo padrão e versões alongadas, identificadas pelo código HA, permitindo selecionar o componente conforme as características dimensionais e mecânicas da aplicação.

As versões de corpo longo apresentam uma geometria diferenciada, que pode oferecer maior capacidade de suportar cargas e momentos, conforme os valores especificados para cada modelo no catálogo técnico.

A escolha correta deve considerar o espaço disponível, a direção das forças, os momentos aplicados e as condições de trabalho do equipamento.

Elevada Rigidez e Capacidade de Carga

O Patim Linear HCW foi projetado para atender aplicações que exigem resistência a esforços mecânicos em diferentes direções.

Seu sistema de contato entre as esferas e as pistas de rolamento permite distribuir os carregamentos, oferecendo condições favoráveis para suportar forças radiais, radiais reversas e laterais.

A Série HC também possibilita a utilização de pré-carga para aumentar a rigidez do conjunto, conforme a configuração selecionada.

Essa característica é importante em máquinas industriais que necessitam de estabilidade durante processos de movimentação, posicionamento e operação.

O dimensionamento do Patim HCW deve considerar fatores como capacidade de carga dinâmica, capacidade de carga estática, velocidade, aceleração, impactos, vibrações e momentos aplicados.

Quando corretamente selecionado, instalado e lubrificado, o conjunto oferece condições adequadas para uma operação estável e uma longa vida útil.

Aplicações Industriais do Patim Linear HCW

O Patim Linear CNC com Aba HCW G-Motion pode ser utilizado em diversos segmentos industriais que necessitam de movimentos lineares precisos, rígidos e confiáveis.

Entre suas possíveis aplicações estão máquinas CNC, centros de usinagem, sistemas automatizados de montagem, máquinas de corte, equipamentos de embalagem, dispositivos de inspeção, sistemas de transporte linear e mesas de posicionamento.

Também pode ser empregado em projetos de automação industrial, máquinas especiais e equipamentos utilizados em linhas de produção que exigem movimentação controlada de componentes e ferramentas.

A Série HC permite diferentes orientações de instalação, incluindo montagens horizontais, verticais, invertidas e inclinadas, respeitando os limites de carga e as condições de fixação estabelecidas no catálogo técnico.

Essa versatilidade favorece a integração do Patim HCW em diferentes configurações de máquinas e sistemas mecânicos.

Durabilidade e Eficiência na Movimentação Linear

A precisão e a durabilidade dos sistemas de movimentação linear dependem diretamente da qualidade dos componentes, das condições de instalação e da manutenção adequada.

O Patim Linear HCW combina elevada dureza superficial, resistência mecânica e tecnologia de recirculação de esferas para proporcionar deslocamentos suaves e com baixo atrito.

A distribuição adequada da lubrificação no interior do conjunto contribui para reduzir o desgaste dos elementos de contato e preservar o desempenho durante a operação.

A capacidade de autoalinhamento e a intercambiabilidade apresentadas pela Série HC também favorecem sua integração em diferentes sistemas industriais.

Para garantir o desempenho esperado, é fundamental realizar o dimensionamento correto, respeitar os limites de carga e temperatura e seguir as recomendações de montagem e lubrificação.

Por que escolher o Patim Linear HCW G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes desenvolvidos para atender diferentes necessidades de precisão, rigidez e resistência mecânica.

O Patim Linear HCW com Aba reúne características importantes para fabricantes de máquinas, integradores de automação e profissionais de manutenção que procuram sistemas de movimentação estáveis e confiáveis.

Sua construção com aba facilita a integração mecânica, enquanto o sistema de recirculação de esferas proporciona movimentos suaves, baixo atrito e elevada rigidez em diferentes direções.

A disponibilidade de diferentes tamanhos e configurações de corpo permite selecionar o modelo conforme as exigências técnicas de cada equipamento.

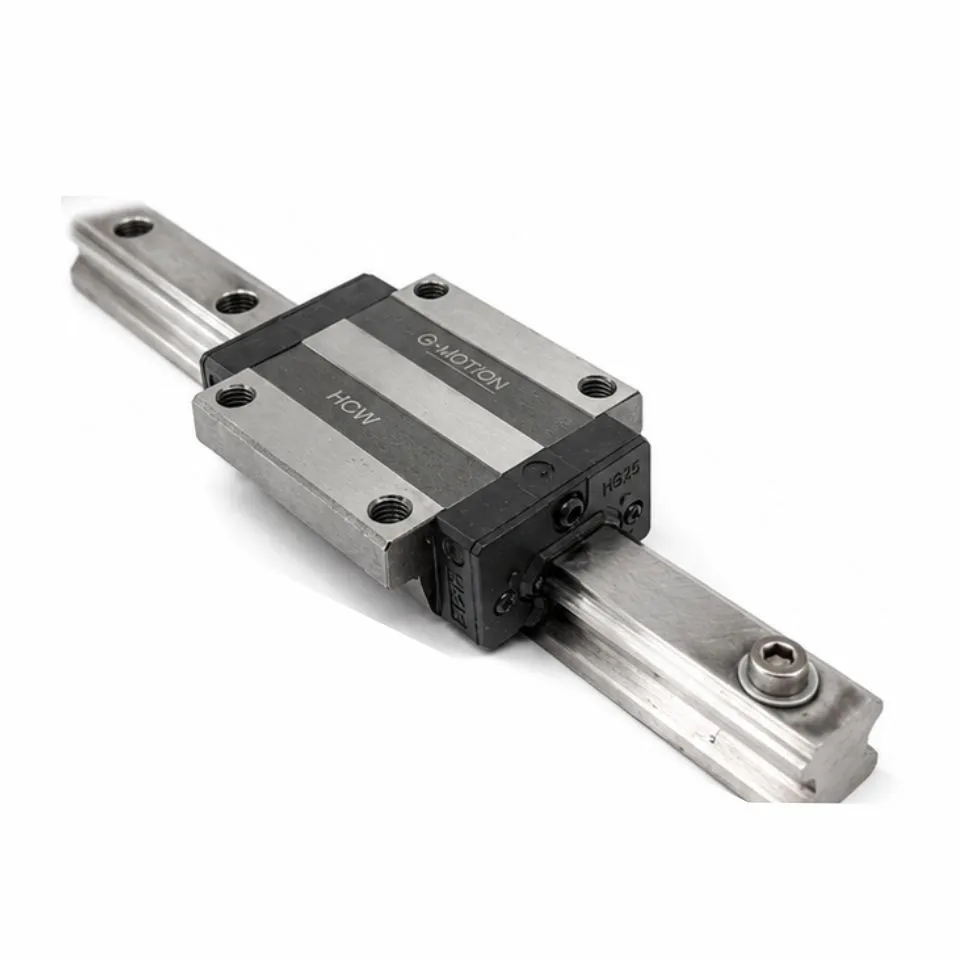

Utilizado com trilhos HCR compatíveis, o Patim HCW forma um conjunto de movimentação linear adequado para aplicações industriais que exigem precisão, estabilidade e durabilidade.

Conheça o Patim Linear HCW G-Motion e encontre a solução ideal para aumentar a precisão, a eficiência e a confiabilidade dos sistemas de movimentação linear da sua indústria.
