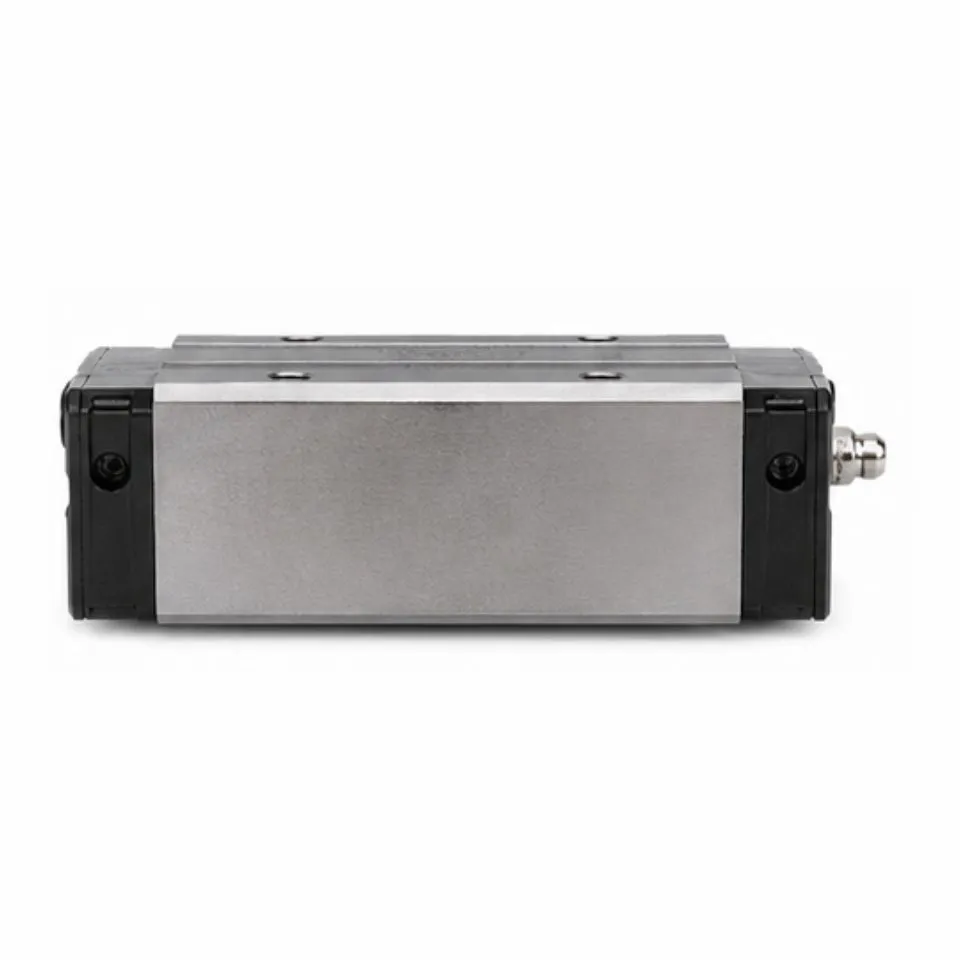

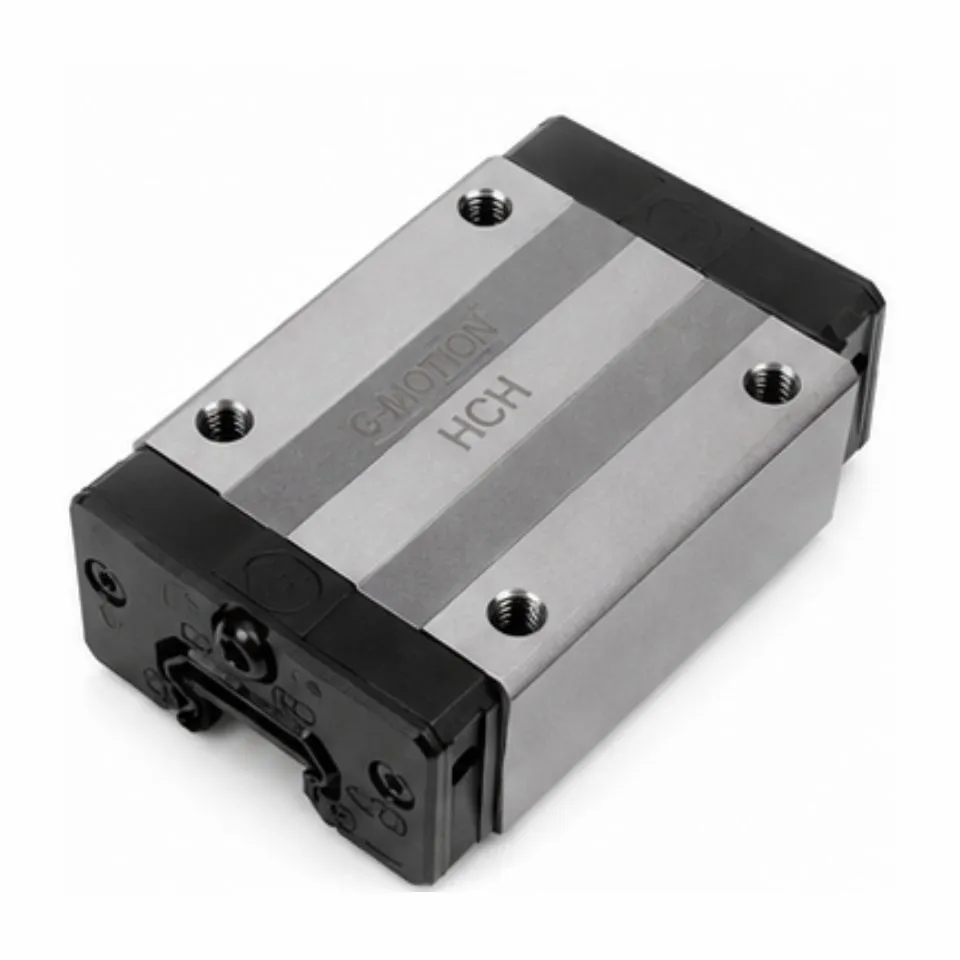

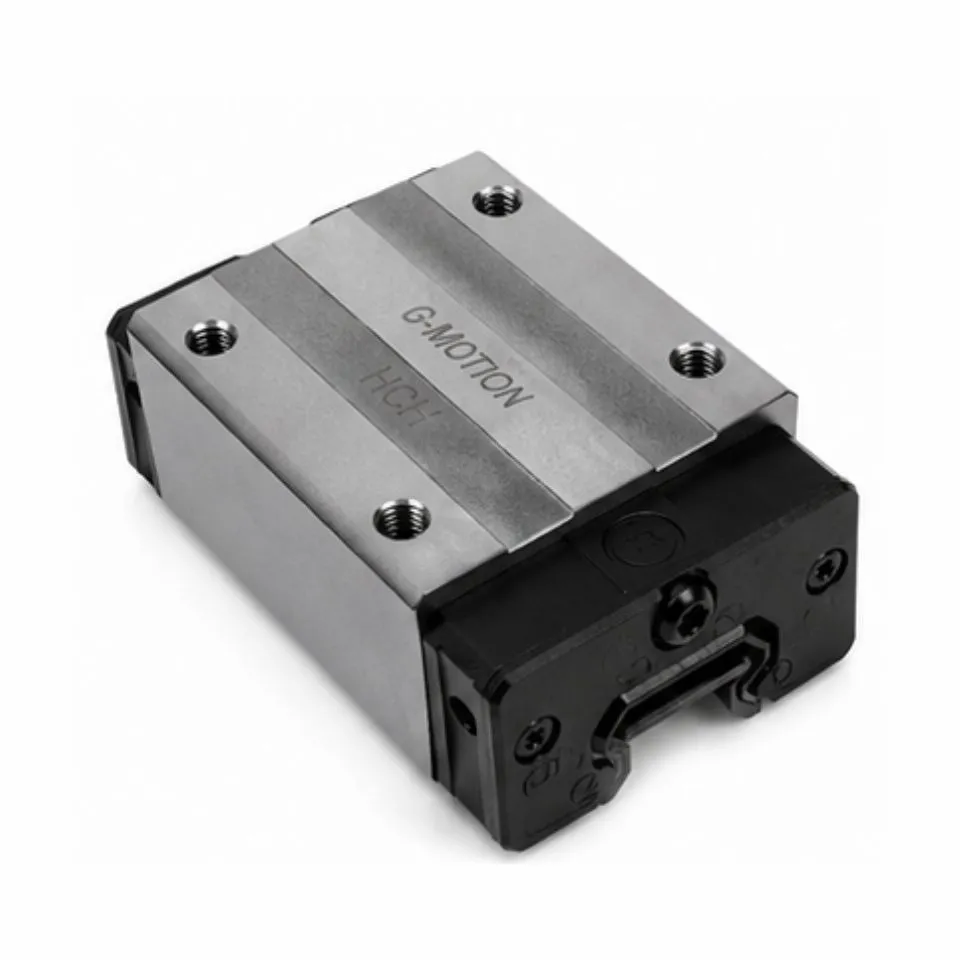

Patim Linear CNC Router HCH G-Motion – Alta Precisão e Rigidez para Movimentação Linear

O Patim Linear HCH da G-Motion, integrante da Série HC, foi desenvolvido para aplicações industriais que exigem elevada precisão de movimentação, rigidez estrutural e resistência mecânica. Sua construção sem aba permite a integração em diferentes configurações de máquinas, enquanto o sistema de recirculação de esferas proporciona deslocamentos suaves, silenciosos e com baixo atrito.

Fabricado em aço DIN 16MnCr5, o Patim Linear HCH apresenta dureza entre 58 e 62 HRC, oferecendo resistência ao desgaste e capacidade para suportar diferentes esforços mecânicos durante a operação.

Projetado para trabalhar em conjunto com os trilhos lineares HCR da Série HC, o modelo HCH é indicado para máquinas CNC Router, centros de usinagem, equipamentos automatizados, sistemas de posicionamento e aplicações industriais que necessitam de movimentação linear precisa e confiável.

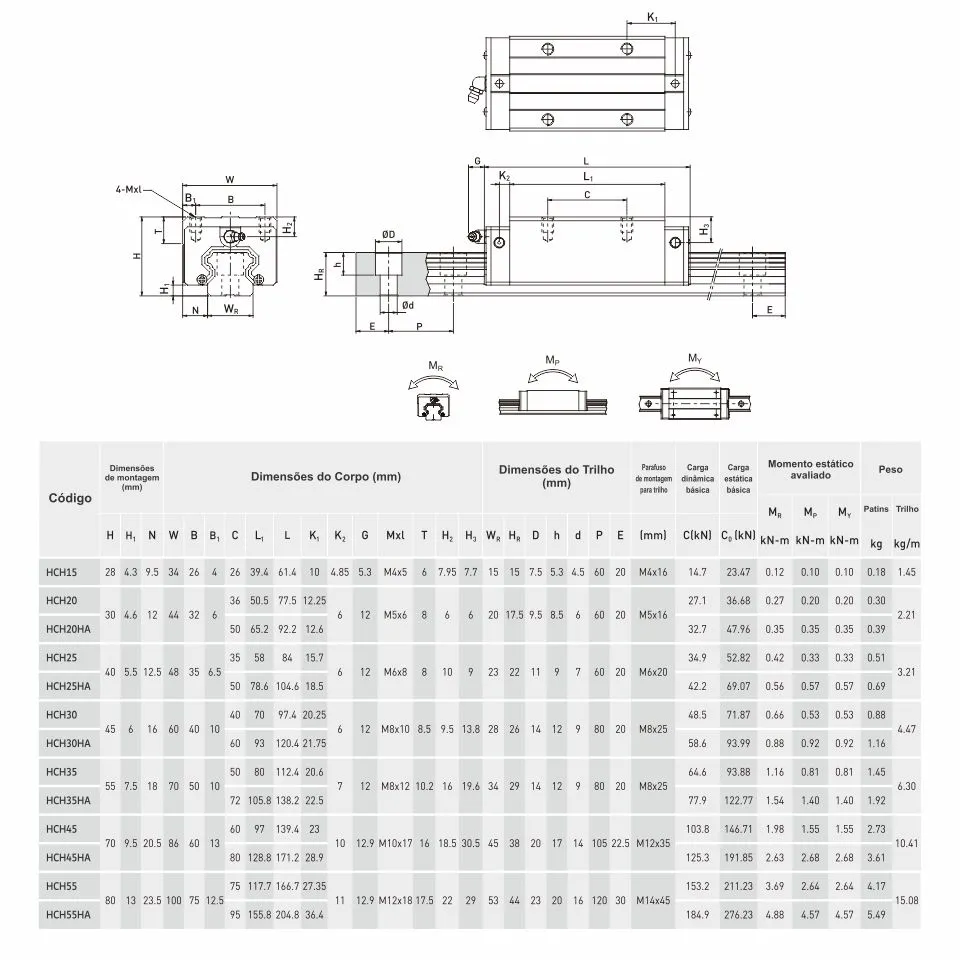

Disponível em diferentes tamanhos e configurações de corpo, o Patim HCH permite selecionar a solução conforme os requisitos dimensionais, as condições de carregamento e as características de cada projeto.

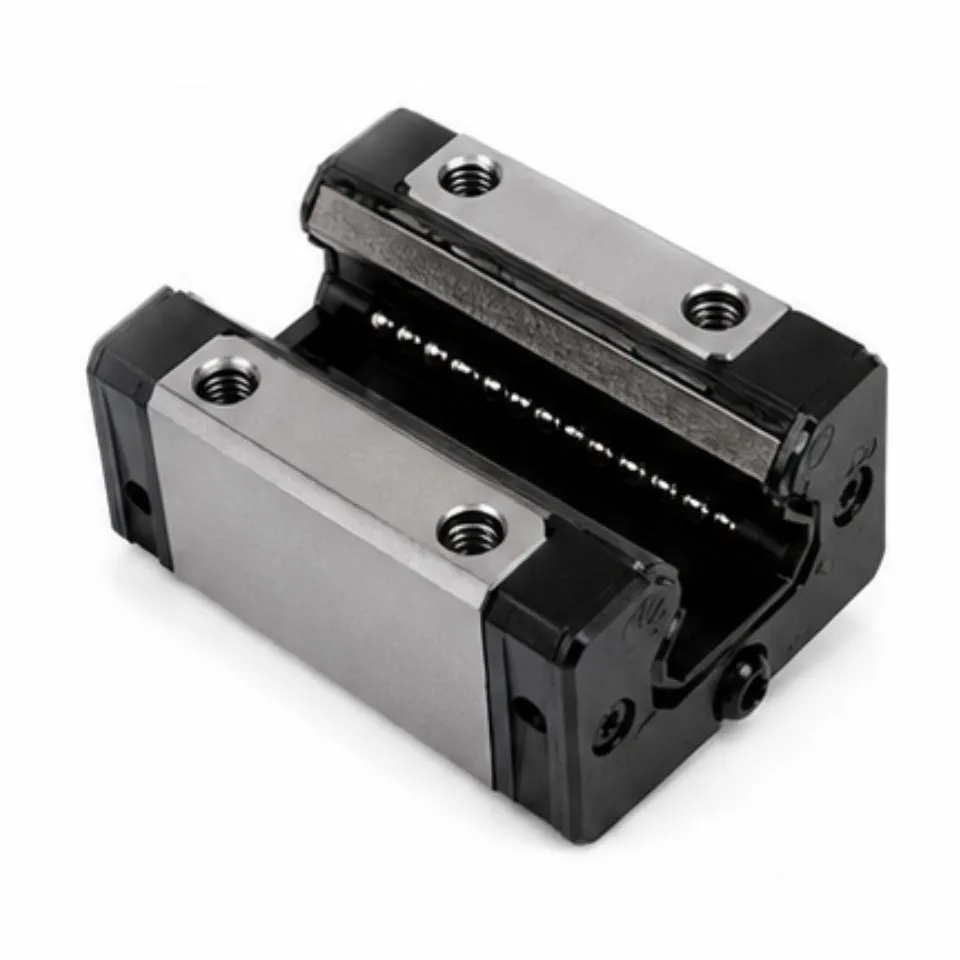

Sistema de Recirculação de Esferas com Alta Precisão

O Patim Linear HCH utiliza um sistema de recirculação de esferas desenvolvido para proporcionar movimentos lineares estáveis, uniformes e com baixa resistência ao deslocamento.

O posicionamento das esferas com ângulo de contato de 45° permite que o conjunto suporte cargas radiais de compressão, cargas radiais reversas e esforços laterais, proporcionando elevada rigidez em quatro direções.

Essa configuração favorece a estabilidade do equipamento mesmo em aplicações submetidas a diferentes condições de carregamento, contribuindo para preservar a precisão durante os movimentos.

O sistema também permite a distribuição uniforme da graxa lubrificante durante a recirculação das esferas, reduzindo o atrito entre os elementos móveis e contribuindo para minimizar o desgaste.

Com essas características, o Patim HCH é adequado para sistemas que exigem precisão de posicionamento, rigidez estrutural e funcionamento suave durante os ciclos de operação.

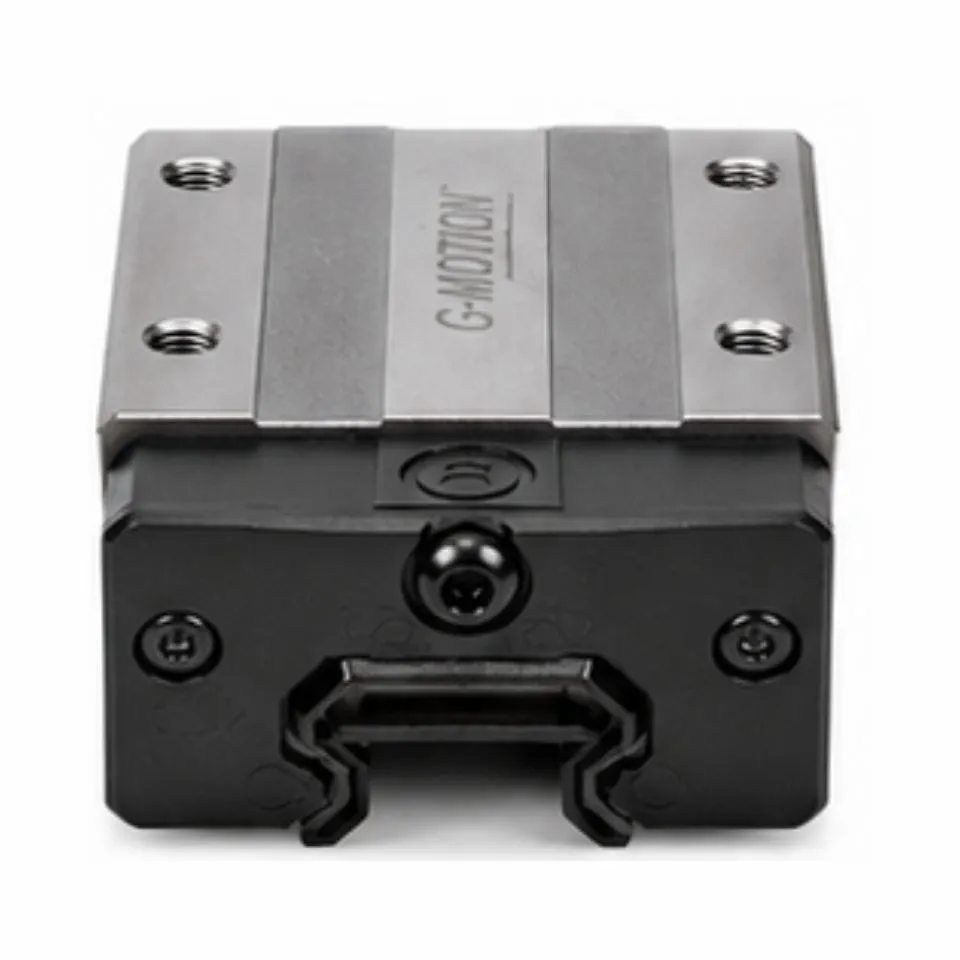

Construção Sem Aba para Montagens Compactas

Uma das principais características do Patim Linear HCH é sua construção sem aba lateral, que permite a fixação diretamente pela superfície superior do bloco.

Diferentemente do modelo HCW, que possui abas laterais de montagem, o HCH utiliza uma configuração de corpo mais estreita, favorecendo sua integração em equipamentos com limitações de espaço lateral.

Esse formato é especialmente interessante para máquinas CNC Router, mesas de movimentação, equipamentos de automação e dispositivos industriais que necessitam de sistemas de guia linear compactos.

A linha contempla configurações de corpo padrão e versões alongadas, identificadas pelo código HA, permitindo selecionar o componente conforme as características dimensionais e mecânicas da aplicação.

As versões de corpo longo apresentam maior comprimento, proporcionando uma geometria diferenciada para aplicações que exigem capacidades específicas de carga e resistência aos momentos aplicados.

A escolha correta deve considerar o espaço disponível, a direção das forças, os momentos atuantes e as condições de trabalho do equipamento.

Elevada Rigidez e Capacidade de Carga

O Patim Linear HCH foi projetado para atender aplicações que exigem resistência a esforços mecânicos em diferentes direções.

Seu sistema de contato entre as esferas e as pistas de rolamento permite distribuir os carregamentos, oferecendo condições favoráveis para suportar forças radiais, radiais reversas e laterais.

A Série HC também possibilita a utilização de pré-carga para aumentar a rigidez do conjunto, conforme a configuração selecionada e as especificações do projeto.

Essa característica é importante em máquinas CNC Router, nas quais a estabilidade do sistema de movimentação influencia diretamente o posicionamento da ferramenta e a precisão durante os processos de usinagem.

O dimensionamento do Patim HCH deve considerar fatores como capacidade de carga dinâmica, capacidade de carga estática, velocidade, aceleração, impactos, vibrações e momentos aplicados.

Quando corretamente selecionado, instalado e lubrificado, o conjunto oferece condições adequadas para uma operação estável e uma longa vida útil.

Aplicações em Máquinas CNC Router e Automação Industrial

O Patim Linear CNC Router HCH G-Motion pode ser utilizado em diferentes equipamentos que necessitam de movimentos lineares precisos, rígidos e confiáveis.

Nas máquinas CNC Router, o patim integra o sistema de guias lineares responsável pela orientação dos componentes móveis, contribuindo para a estabilidade dos movimentos durante processos de corte, gravação e usinagem de materiais.

Sua aplicação em conjunto com trilhos HCR compatíveis permite desenvolver mecanismos de deslocamento que favorecem a precisão de posicionamento e a movimentação suave dos eixos da máquina.

Além das máquinas CNC Router, o modelo HCH pode ser empregado em centros de usinagem, máquinas de corte, equipamentos de embalagem, sistemas automatizados de montagem, dispositivos de inspeção, mesas de posicionamento e máquinas industriais especiais.

Sua construção sem aba também favorece projetos que necessitam de uma configuração compacta, permitindo integrar os componentes em estruturas com espaço lateral reduzido.

A Série HC admite diferentes orientações de instalação, incluindo montagens horizontais, verticais, invertidas e inclinadas, desde que sejam respeitados os limites de carga e os requisitos de fixação estabelecidos no catálogo técnico.

Durabilidade e Eficiência na Movimentação Linear

A precisão e a durabilidade dos sistemas de movimentação linear dependem diretamente da qualidade dos componentes, das condições de instalação e da manutenção adequada.

O Patim Linear HCH combina elevada dureza superficial, resistência mecânica e tecnologia de recirculação de esferas para proporcionar deslocamentos suaves e com baixo atrito.

A distribuição adequada da lubrificação no interior do conjunto contribui para reduzir o desgaste dos elementos de contato e preservar o desempenho durante a operação.

A capacidade de autoalinhamento e a intercambiabilidade apresentadas pela Série HC também favorecem sua integração em diferentes sistemas industriais.

Para garantir o desempenho esperado, é fundamental realizar o dimensionamento correto, respeitar os limites de carga e temperatura e seguir as recomendações de montagem, limpeza e lubrificação.

Esses cuidados contribuem para preservar a precisão do sistema e reduzir o risco de paradas relacionadas ao desgaste prematuro dos componentes.

Por que escolher o Patim Linear HCH G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes desenvolvidos para atender diferentes necessidades de precisão, rigidez e resistência mecânica.

O Patim Linear HCH sem Aba reúne características importantes para fabricantes de máquinas, integradores de automação e profissionais de manutenção que procuram sistemas de movimentação estáveis e confiáveis.

Sua construção compacta com fixação superior facilita a integração mecânica em espaços reduzidos, enquanto o sistema de recirculação de esferas proporciona movimentos suaves, baixo atrito e elevada rigidez em diferentes direções.

A disponibilidade de diferentes tamanhos e configurações de corpo permite selecionar o modelo conforme as exigências técnicas de cada equipamento, considerando dimensões, capacidade de carga e condições operacionais.

Utilizado com trilhos HCR compatíveis, o Patim HCH forma um conjunto de movimentação linear adequado para aplicações industriais que exigem precisão, estabilidade e durabilidade.

Conheça o Patim Linear HCH G-Motion e encontre a solução ideal para aumentar a precisão, a eficiência e a confiabilidade dos sistemas de movimentação linear da sua máquina CNC Router ou equipamento industrial.
