Linha HCR - Trilho de Guia Linear

Trilho de Guia Linear CNC HCR G-Motion – Precisão, Rigidez e Durabilidade para Movimentação Linear

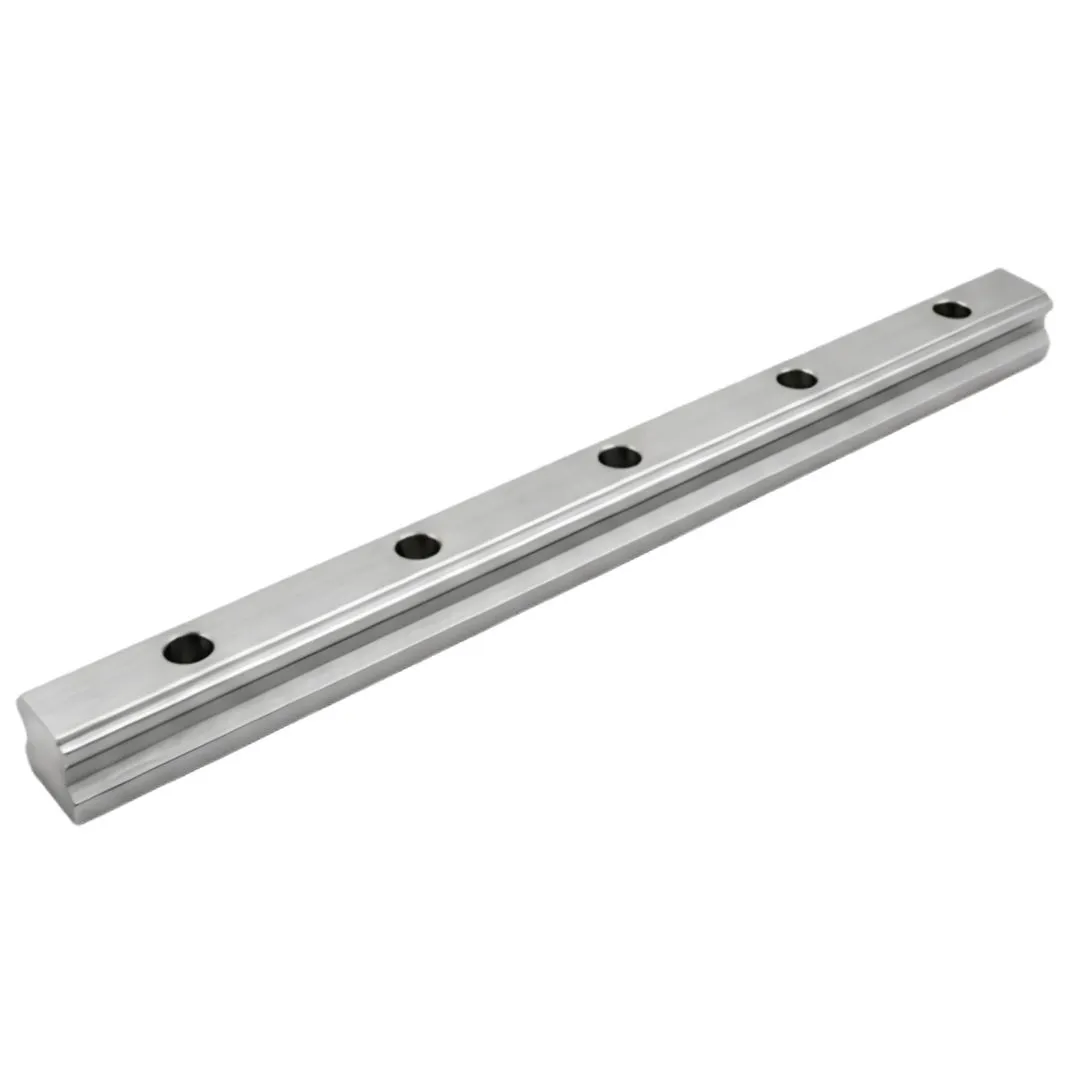

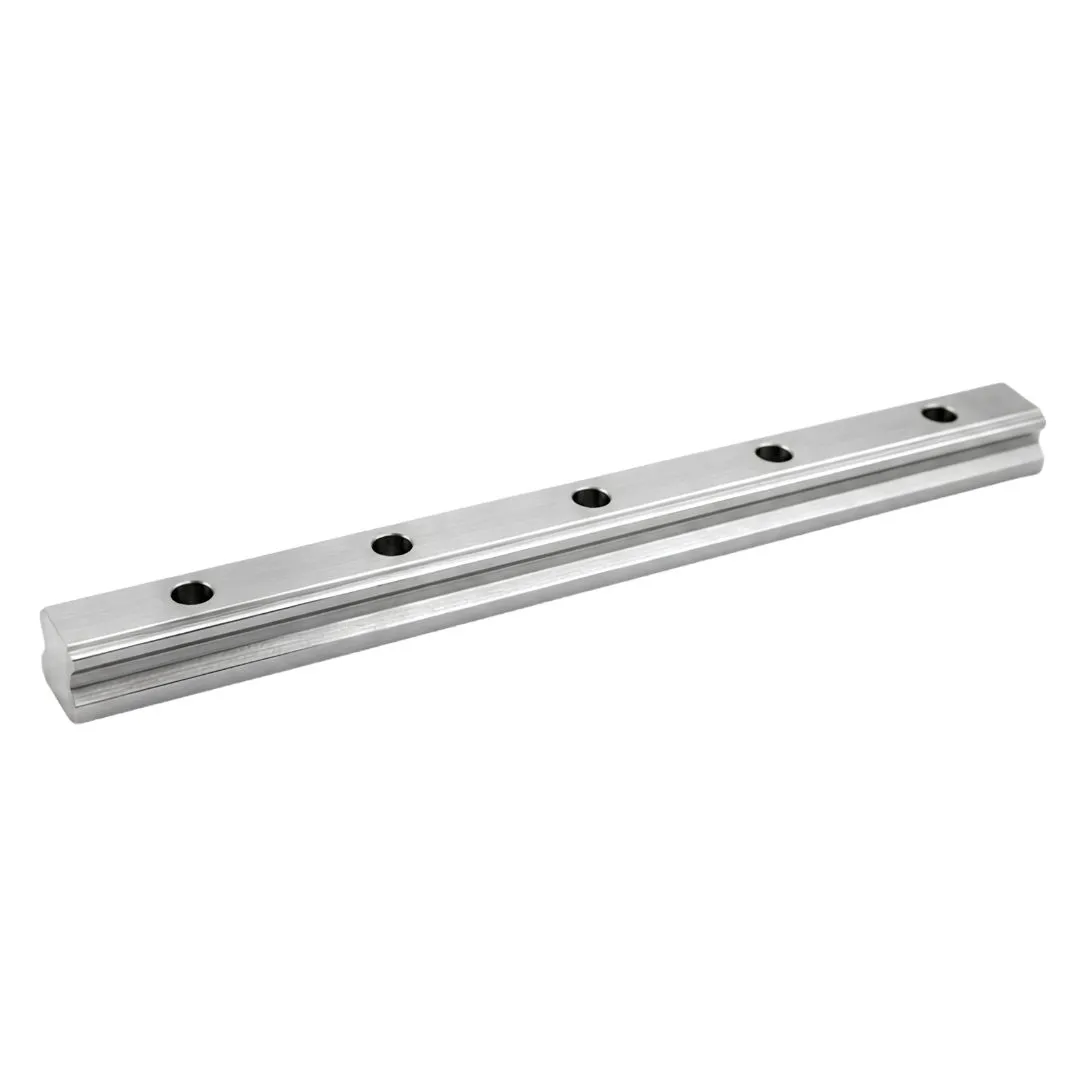

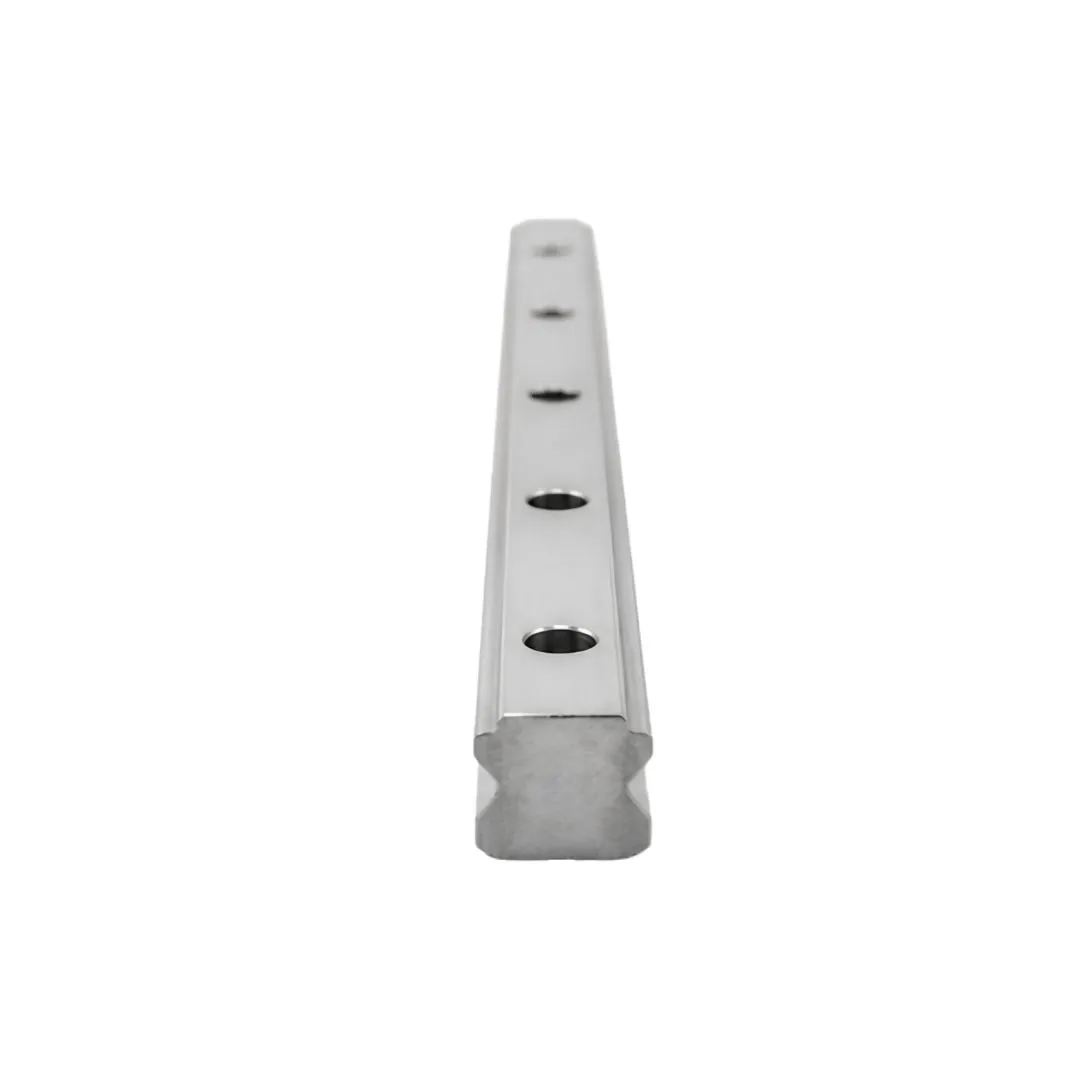

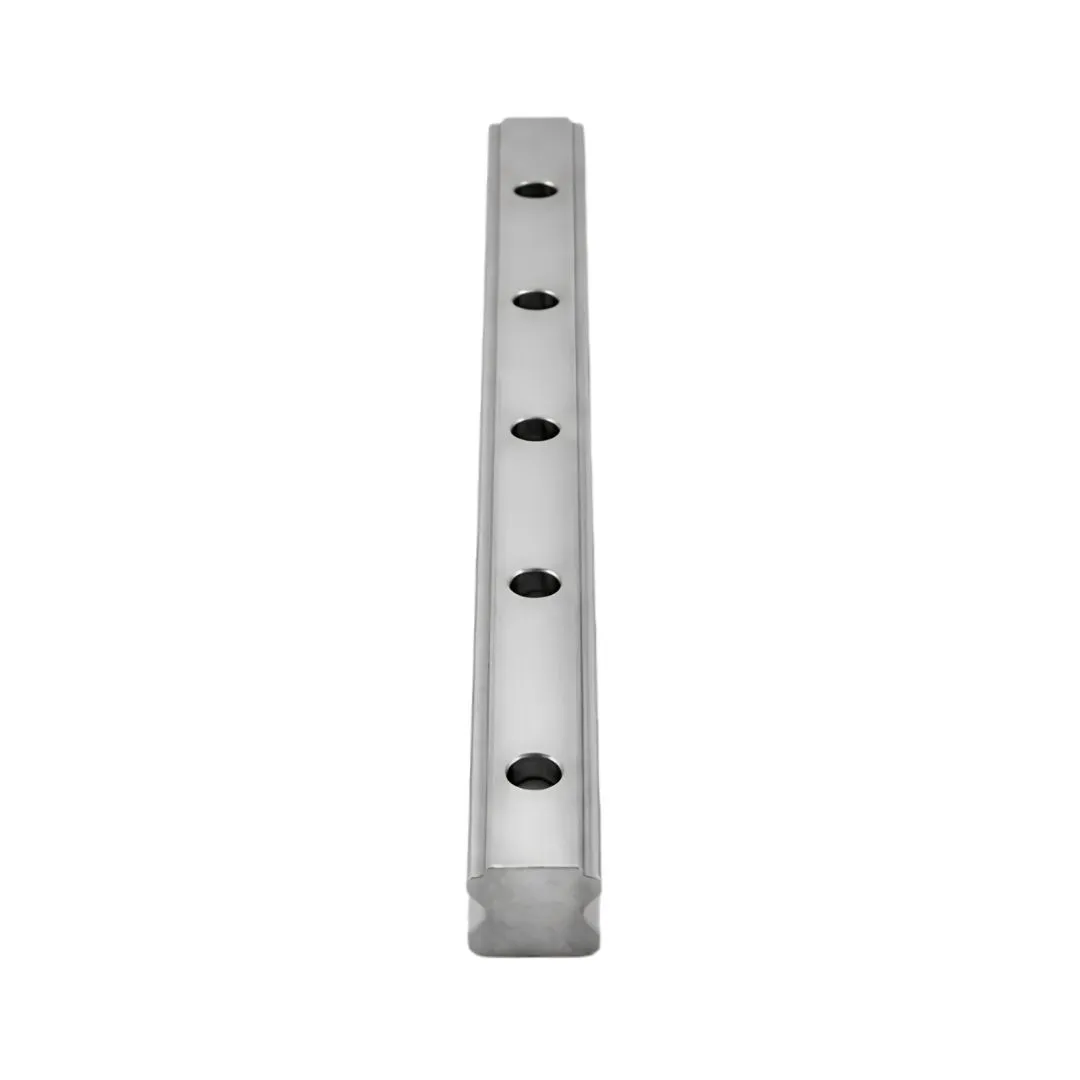

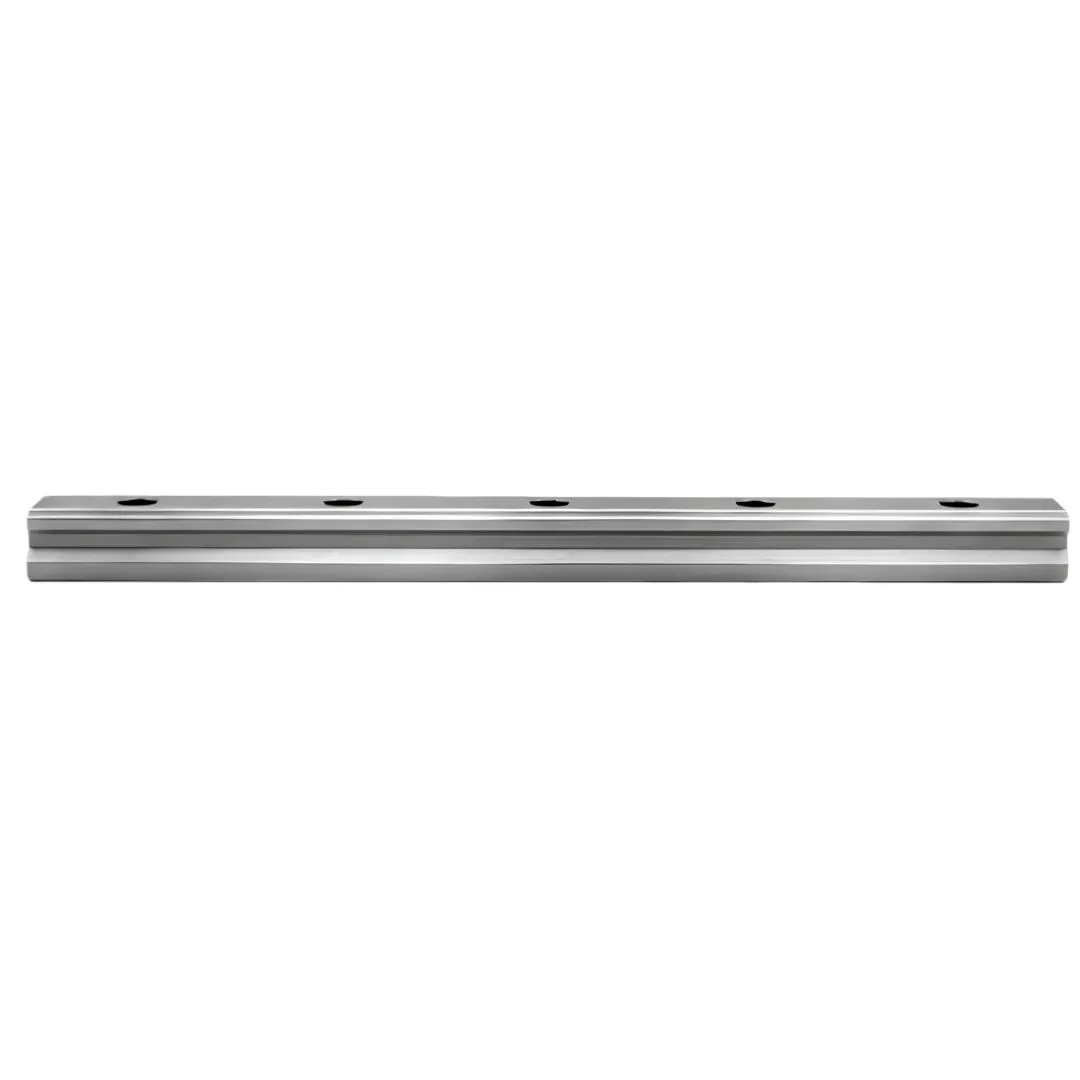

O Trilho de Guia Linear HCR da G-Motion, integrante da Série HC, foi desenvolvido para aplicações industriais que exigem precisão de deslocamento, elevada rigidez estrutural e confiabilidade nos movimentos lineares. Utilizado em conjunto com patins compatíveis, proporciona orientação estável para sistemas de automação, máquinas CNC e equipamentos que necessitam de movimentação controlada.

Fabricado em aço DIN 58CrMoV4, o Trilho Linear HCR apresenta elevada resistência mecânica e dureza superficial entre 58 e 62 HRC, características importantes para suportar esforços de operação e minimizar o desgaste das superfícies de contato.

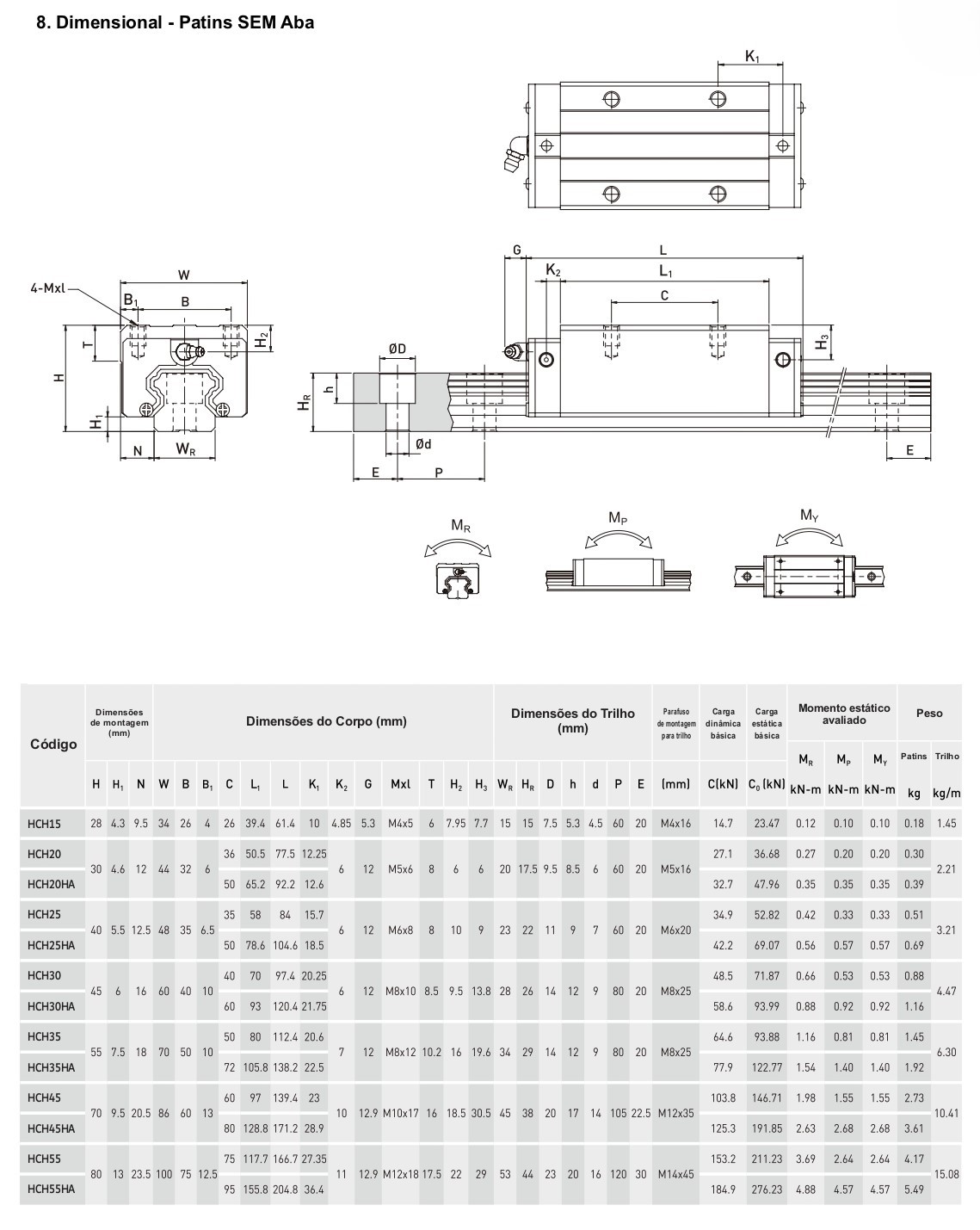

A Série HCR contempla tamanhos nominais de 15, 20, 25, 30, 35, 40, 45 e 55 mm, permitindo a seleção do componente conforme as dimensões da máquina, as condições de carregamento e as exigências específicas de cada projeto. O catálogo apresenta barras com comprimento de 4.000 mm, possibilitando sua integração em diferentes configurações de movimentação linear.

Sistema de Movimentação com Alta Precisão

Quando combinado com os patins da Série HC, o Trilho HCR integra um sistema de guia linear com recirculação de esferas e ângulo de contato de 45°. Essa configuração permite suportar esforços radiais, radiais reversos e laterais, proporcionando elevada rigidez em diferentes direções.

O mecanismo de recirculação das esferas contribui para um deslocamento suave, com baixo atrito e estabilidade durante a movimentação. Essas características tornam o conjunto adequado para aplicações que exigem repetibilidade, precisão de posicionamento e desempenho mecânico consistente.

A Série HC também oferece capacidade de autoalinhamento e intercambiabilidade, facilitando a integração e a manutenção dos sistemas, respeitando as especificações dimensionais dos componentes.

Opção com Tratamento Anticorrosivo Black Chrome

Para aplicações que exigem maior proteção superficial, o Trilho Linear HCR também possui opção com tratamento Black Chrome, identificada pela letra B em sua codificação.

Esse tratamento consiste em uma camada protetora de cromo preto endurecido, desenvolvida para aumentar a resistência à corrosão e à oxidação, especialmente em ambientes industriais sujeitos à umidade e à exposição a agentes químicos.

De acordo com os ensaios apresentados no catálogo técnico da G-Motion, o tratamento Black Chrome oferece maior proteção superficial e resistência ao desgaste, contribuindo para preservar as características de funcionamento do sistema e reduzir intervenções relacionadas à corrosão.

Aplicações Industriais do Trilho Linear HCR

O Trilho de Guia Linear HCR pode ser utilizado em diversos equipamentos e sistemas industriais, como máquinas CNC, centros de usinagem, equipamentos de corte, máquinas automatizadas, sistemas de posicionamento, dispositivos de montagem e mecanismos de transporte linear.

Sua instalação pode ser realizada em diferentes orientações, incluindo montagens horizontais, verticais, invertidas e inclinadas, desde que sejam respeitados os requisitos de dimensionamento, fixação e distribuição das cargas.

A escolha correta do trilho e dos patins deve considerar fatores como carga dinâmica, carga estática, momentos aplicados, velocidade de deslocamento, vibrações e condições ambientais, garantindo maior confiabilidade operacional.

Por que escolher o Trilho Linear HCR G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, combinando características técnicas voltadas à precisão, resistência mecânica e durabilidade.

O Trilho Linear HCR é uma alternativa para fabricantes de máquinas, integradores de automação e equipes de manutenção que buscam um sistema de guia linear robusto, com diferentes opções dimensionais e possibilidade de proteção anticorrosiva.

Conheça a linha de Trilhos Lineares HCR G-Motion e encontre a configuração ideal para aumentar a precisão, a estabilidade e a confiabilidade dos movimentos da sua máquina.
