Linha HCH - Patim Linear Black Chrome com Proteção Anticorrosiva

Patim Linear CNC HCH Black Chrome G-Motion – Precisão, Resistência e Proteção Anticorrosiva

O Patim Linear HCH com Proteção Anticorrosiva Black Chrome da G-Motion, pertencente à Série HC, foi desenvolvido para aplicações industriais que exigem elevada precisão de movimentação, rigidez estrutural e resistência à corrosão. Sua construção sem aba de fixação permite a integração em diferentes configurações mecânicas, especialmente em equipamentos que utilizam sistemas de movimentação linear compactos e de alto desempenho.

Fabricado em aço DIN 16MnCr5, o Patim Linear HCH apresenta elevada resistência mecânica e dureza entre 58 e 62 HRC, características importantes para suportar esforços operacionais e reduzir o desgaste das superfícies de contato.

Seu sistema de recirculação de esferas proporciona movimentação suave, estável e com baixo atrito, contribuindo para o desempenho de máquinas CNC, equipamentos automatizados e sistemas industriais de posicionamento.

O grande diferencial desta versão é o tratamento superficial Black Chrome, desenvolvido para proporcionar proteção adicional contra corrosão e oxidação, especialmente em aplicações industriais sujeitas à umidade e a agentes químicos.

Tecnologia Black Chrome: Maior Resistência à Corrosão e Oxidação

O tratamento Black Chrome consiste na aplicação de uma camada protetora endurecida de cromo preto sobre os componentes metálicos, proporcionando maior resistência superficial contra os efeitos da corrosão e do desgaste.

Diferentemente de tratamentos convencionais de oxidação superficial, a tecnologia Black Chrome oferece uma barreira protetora que contribui para preservar as características mecânicas e funcionais dos sistemas de movimentação linear.

Essa proteção é especialmente relevante em ambientes industriais sujeitos à umidade, contato com água, soluções salinas e determinados agentes químicos, nos quais a oxidação pode comprometer o funcionamento e acelerar a deterioração dos componentes.

De acordo com o catálogo técnico da G-Motion, o tratamento Black Chrome foi submetido a ensaios de névoa salina, conhecidos como Salt Spray, demonstrando resistência à corrosão superior à dos componentes com acabamento padrão nas condições avaliadas.

A utilização dessa tecnologia contribui para reduzir os efeitos da corrosão sobre as superfícies de contato, preservar a suavidade dos movimentos e diminuir custos relacionados à manutenção e à substituição prematura de componentes.

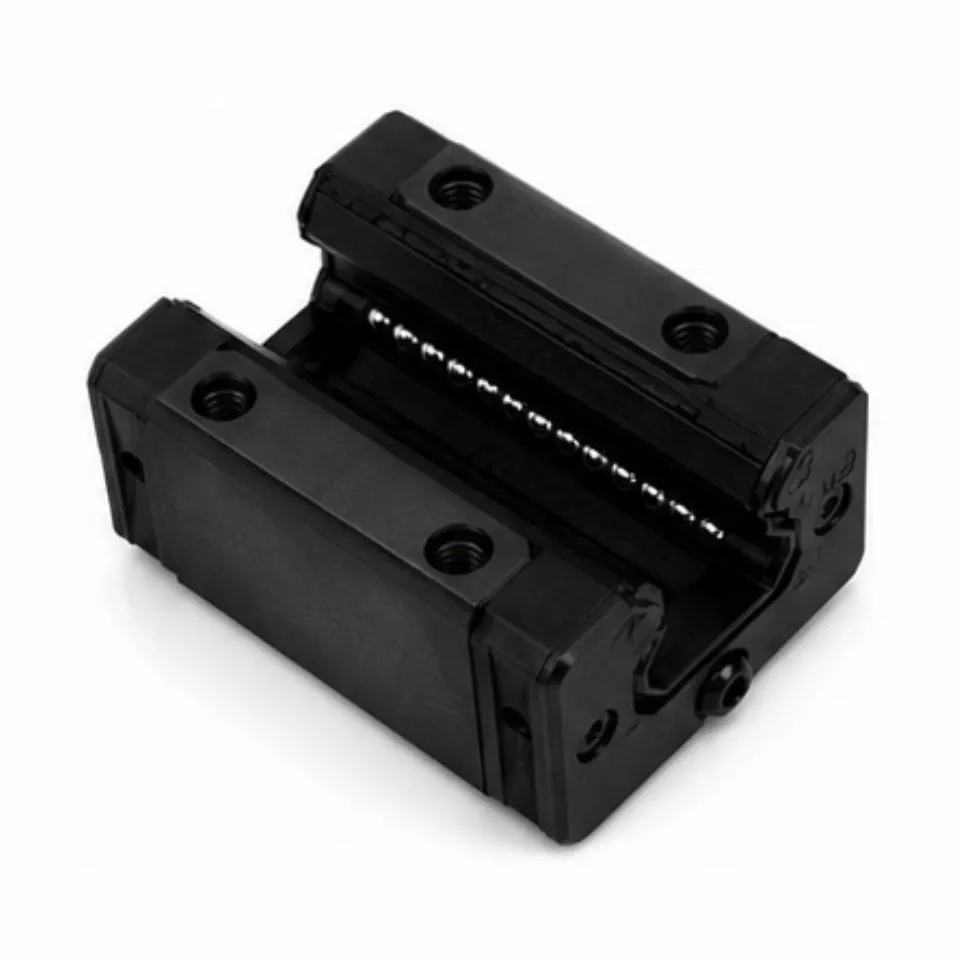

Sistema de Recirculação de Esferas com Elevada Rigidez

O Patim Linear HCH Black Chrome utiliza um sistema de recirculação de esferas projetado para proporcionar deslocamentos lineares precisos e distribuir adequadamente os esforços mecânicos durante a operação.

As esferas são posicionadas com um ângulo de contato de 45°, permitindo que o conjunto suporte cargas radiais de compressão, cargas radiais reversas e esforços laterais.

Essa configuração proporciona elevada rigidez em quatro direções, tornando o sistema adequado para equipamentos que exigem estabilidade de movimento, precisão de posicionamento e resistência a diferentes condições de carregamento.

O sistema de recirculação também favorece a distribuição da graxa lubrificante ao longo do percurso das esferas, contribuindo para reduzir o atrito e proporcionar movimentos suaves e silenciosos.

Quando corretamente dimensionado, instalado e lubrificado, o conjunto oferece condições favoráveis para uma longa vida útil e maior confiabilidade operacional.

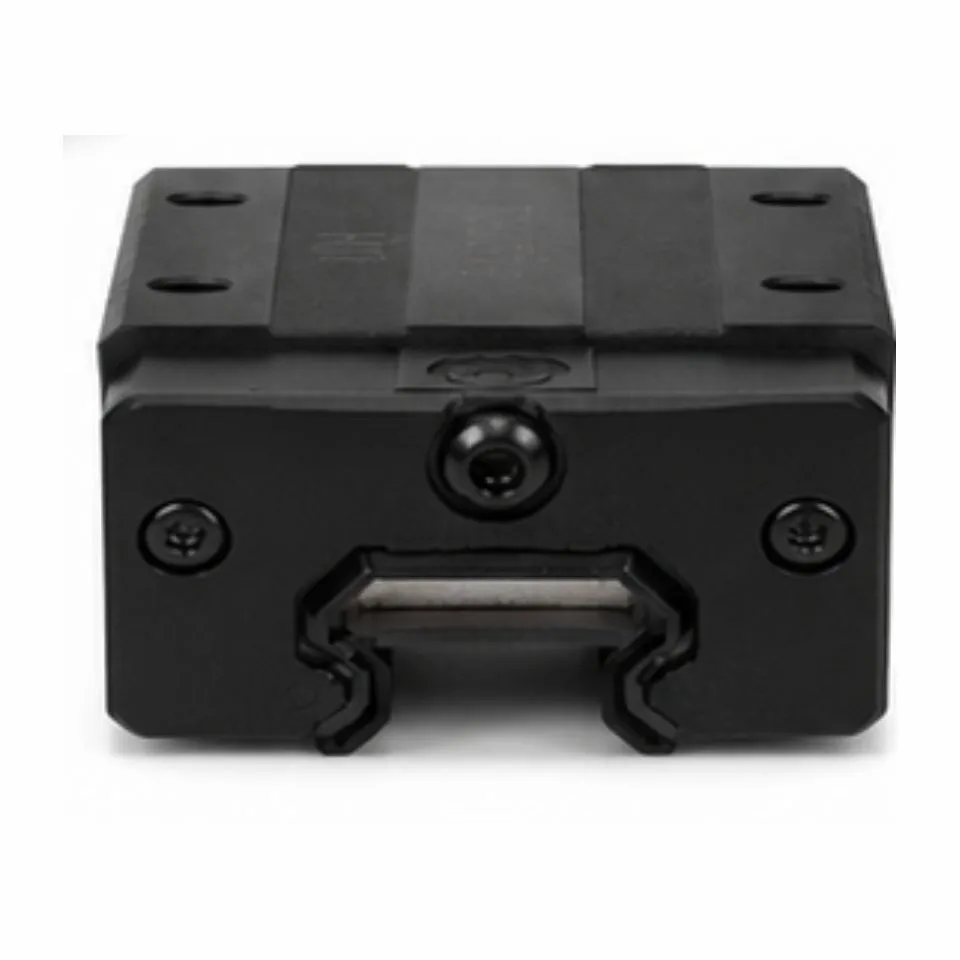

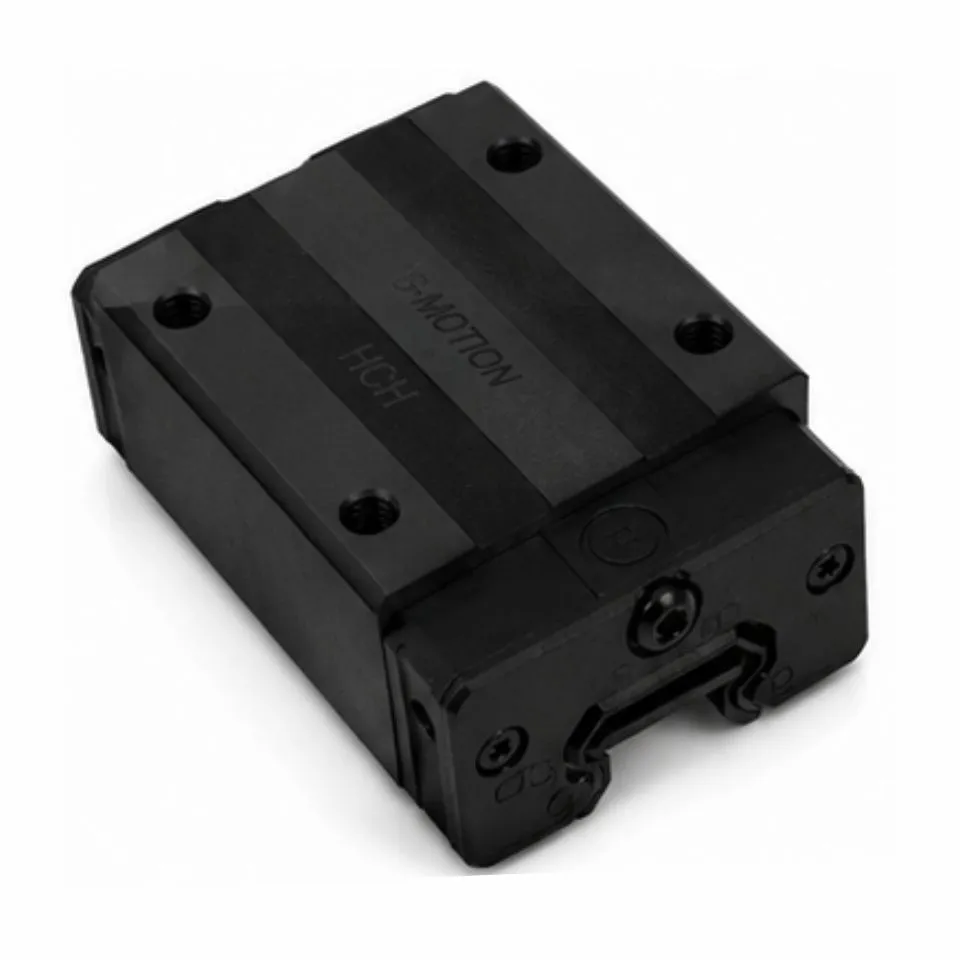

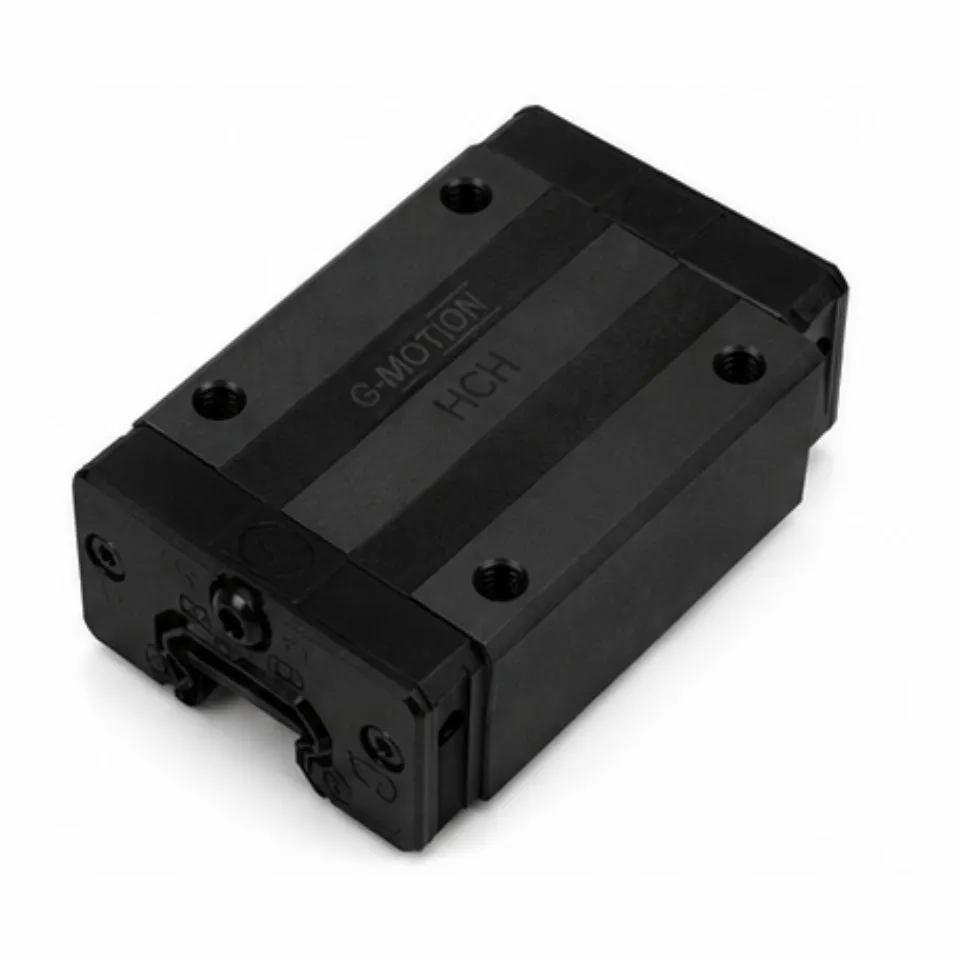

Construção Sem Aba para Montagens Compactas

Uma das principais características do modelo HCH é sua construção sem aba lateral, diferentemente dos patins HCW da mesma série.

Esse formato utiliza furos roscados na superfície superior do patim para fixação dos componentes móveis, permitindo a montagem em estruturas que necessitam de uma configuração mais compacta.

A ausência de abas laterais possibilita sua integração em diferentes projetos mecânicos, respeitando as dimensões de montagem e as exigências estruturais de cada equipamento.

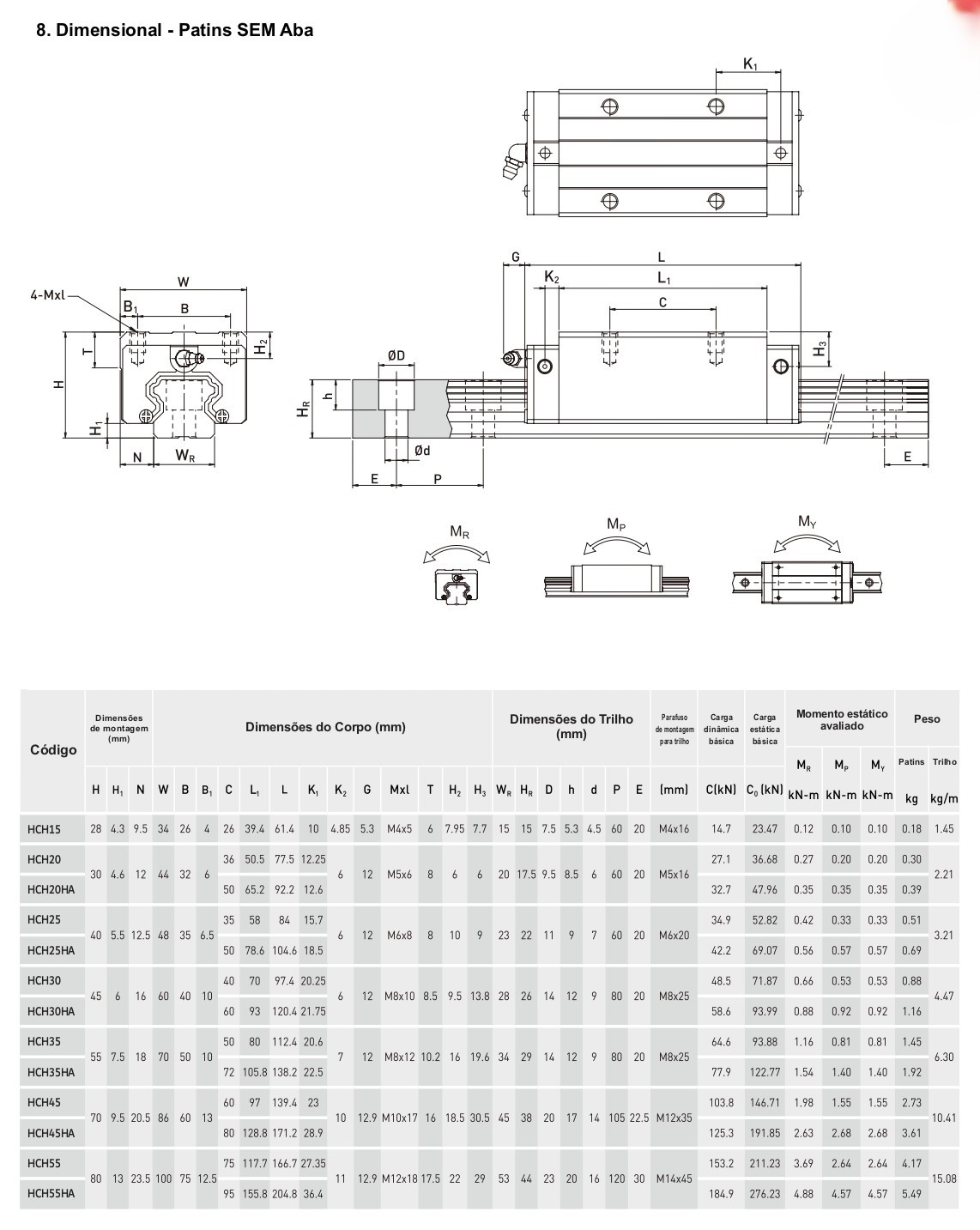

O Patim HCH está disponível em diferentes tamanhos e configurações de corpo, incluindo versões alongadas identificadas pelo código HA.

As versões de corpo longo oferecem uma geometria diferenciada que deve ser considerada na seleção conforme as cargas, os momentos aplicados e as características do sistema de movimentação.

Aplicações Industriais do Patim Linear HCH Black Chrome

O Patim Linear CNC HCH Black Chrome pode ser utilizado em diferentes aplicações industriais que exigem deslocamentos precisos, elevada rigidez e proteção adicional contra corrosão.

Entre suas principais possibilidades de aplicação estão máquinas CNC, centros de usinagem, máquinas de corte, sistemas de automação industrial, equipamentos de montagem, dispositivos de inspeção, máquinas de embalagem e sistemas automatizados de posicionamento.

Sua construção sem aba também favorece a integração em projetos com limitações de espaço lateral, permitindo desenvolver conjuntos de movimentação linear compactos.

A proteção Black Chrome representa um diferencial para equipamentos instalados em ambientes industriais sujeitos à umidade ou exposição a agentes potencialmente corrosivos, desde que seja avaliada a compatibilidade do tratamento com as condições reais de operação.

O conjunto pode trabalhar em diferentes orientações de instalação, incluindo montagens horizontais, verticais, invertidas e inclinadas, respeitando os limites de carga e os requisitos técnicos de fixação.

Proteção Anticorrosiva e Durabilidade para a Indústria

A corrosão é um dos fatores que podem comprometer o desempenho de sistemas de movimentação linear, provocando aumento do atrito, desgaste prematuro e perda de suavidade durante os deslocamentos.

Por esse motivo, a escolha de componentes com tratamento superficial adequado representa uma medida importante para preservar a eficiência e a confiabilidade dos equipamentos industriais.

O Patim Linear HCH Black Chrome G-Motion combina elevada rigidez, resistência mecânica, baixo atrito e proteção superficial anticorrosiva, oferecendo uma solução para fabricantes de máquinas, integradores de automação e equipes de manutenção industrial.

Sua utilização em conjunto com trilhos lineares HCR compatíveis permite desenvolver sistemas de movimentação precisos e resistentes, adequados às exigências de diferentes processos produtivos.

Por que escolher o Patim Linear HCH Black Chrome G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, com componentes desenvolvidos para atender aplicações que exigem precisão, estabilidade e resistência.

O modelo HCH Black Chrome reúne a construção compacta sem aba, o desempenho do sistema de recirculação de esferas e a proteção adicional do tratamento anticorrosivo, proporcionando uma alternativa para projetos que necessitam de maior confiabilidade em condições industriais exigentes.

Sua variedade de tamanhos e configurações permite selecionar o componente mais adequado às necessidades de cada máquina, considerando dimensões, capacidade de carga e características de operação.

Conheça o Patim Linear HCH Black Chrome G-Motion e encontre a solução ideal para aumentar a precisão, a durabilidade e a confiabilidade dos sistemas de movimentação linear da sua indústria.
