Linha HCW - Patim Linear com Aba Black Chrome

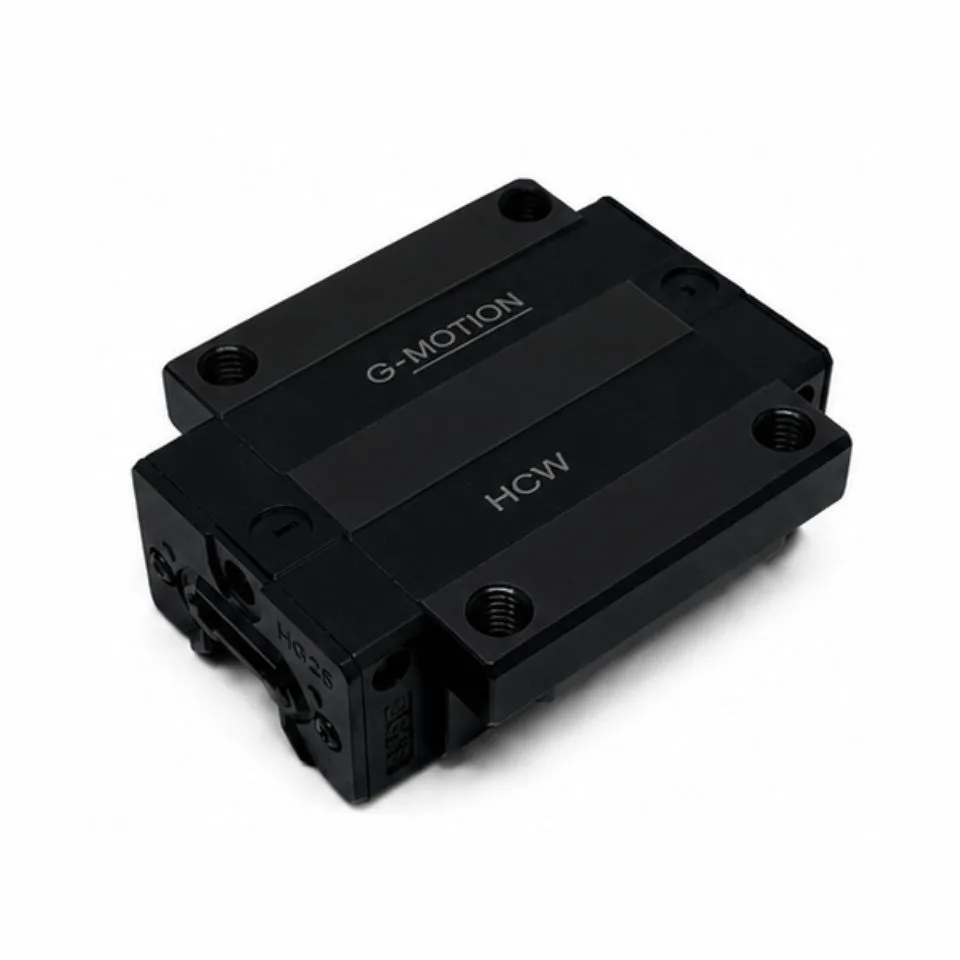

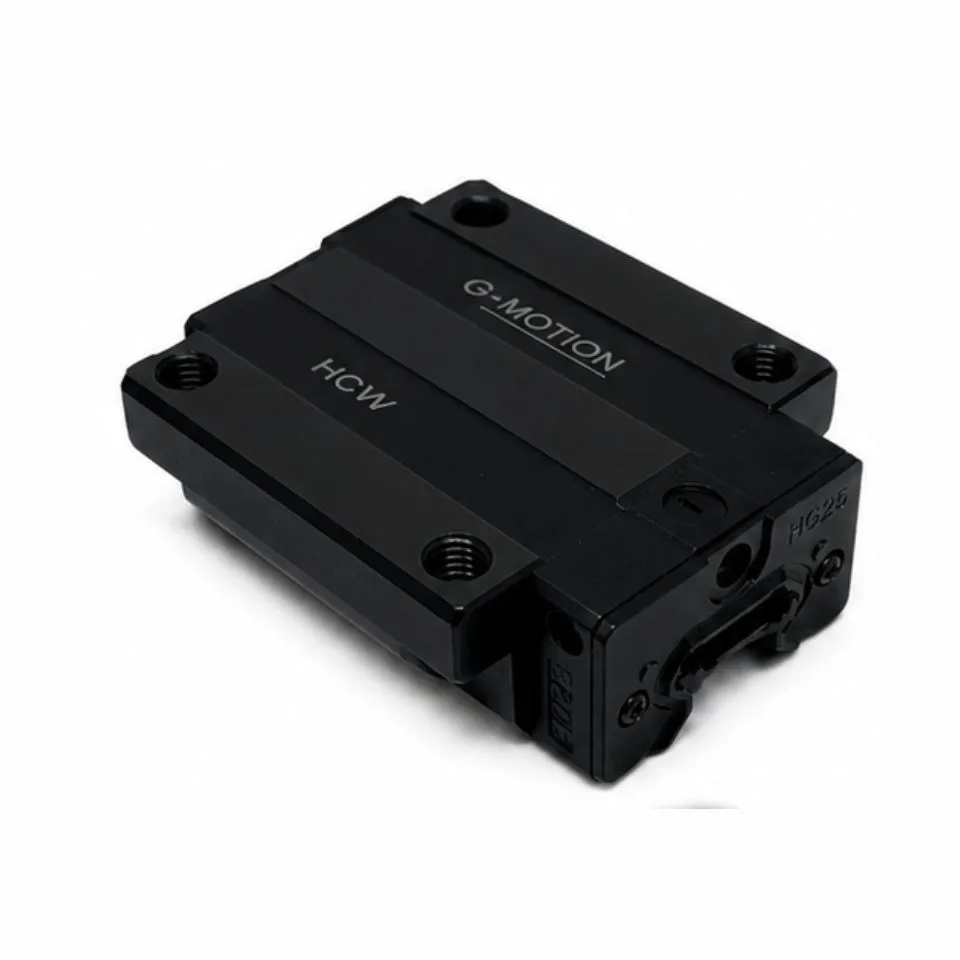

Patim Linear CNC com Aba HCW Black Chrome G-Motion – Alta Precisão e Proteção Anticorrosiva

O Patim Linear HCW com Proteção Anticorrosiva Black Chrome da G-Motion, pertencente à Série HC, foi desenvolvido para aplicações industriais que exigem elevada precisão, resistência mecânica e confiabilidade nos sistemas de movimentação linear. Sua construção com aba de fixação proporciona versatilidade de montagem, enquanto o sistema de recirculação de esferas garante deslocamentos suaves, estáveis e com baixo atrito.

Fabricado em aço DIN 16MnCr5, o Patim Linear HCW apresenta dureza entre 58 e 62 HRC, oferecendo elevada resistência ao desgaste e capacidade para suportar esforços mecânicos durante a operação. Sua estrutura foi projetada para trabalhar em conjunto com trilhos lineares HCR da Série HC, formando um sistema de guia linear adequado para máquinas CNC, equipamentos automatizados e sistemas industriais de posicionamento.

O principal diferencial desta versão é o tratamento superficial Black Chrome, desenvolvido para proporcionar maior resistência à corrosão, oxidação e exposição a determinados agentes químicos, contribuindo para aumentar a durabilidade dos componentes em ambientes industriais exigentes.

Tecnologia Black Chrome: Proteção Avançada Contra Corrosão

O tratamento Black Chrome consiste na aplicação de uma camada protetora endurecida de cromo preto sobre os componentes, proporcionando maior resistência superficial à oxidação e ao desgaste.

Diferentemente de um acabamento meramente estético ou de um processo convencional de oxidação superficial, a tecnologia Black Chrome foi desenvolvida para proteger os componentes metálicos, preservando suas características funcionais em condições ambientais adversas.

Essa proteção é especialmente importante em processos industriais sujeitos à umidade, contato com água, soluções salinas e determinados agentes químicos, situações que podem acelerar a corrosão de sistemas convencionais de movimentação linear.

De acordo com os ensaios apresentados no catálogo técnico da G-Motion, a linha Black Chrome foi submetida a testes de névoa salina (Salt Spray), demonstrando elevada resistência à oxidação em comparação com componentes de acabamento padrão.

A utilização desse tratamento contribui para reduzir o desgaste associado à corrosão, preservar a suavidade dos movimentos e diminuir a necessidade de intervenções de manutenção relacionadas à deterioração superficial.

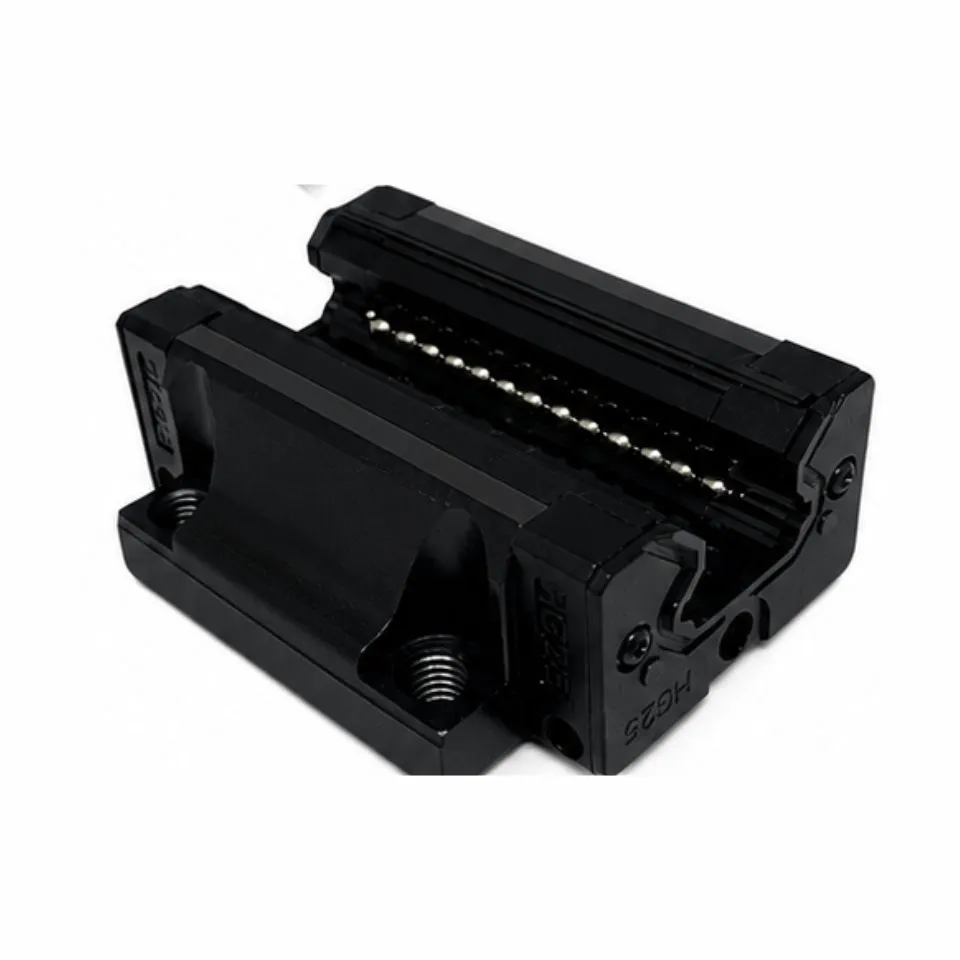

Sistema de Recirculação de Esferas com Alta Rigidez

O Patim Linear HCW utiliza um mecanismo de recirculação de esferas projetado para proporcionar movimentação precisa e distribuição eficiente dos esforços mecânicos.

O posicionamento das esferas com ângulo de contato de 45° permite ao conjunto suportar cargas radiais de compressão, cargas radiais reversas e esforços laterais, oferecendo elevada rigidez em quatro direções.

Essa configuração favorece a estabilidade do movimento, mesmo em equipamentos submetidos a diferentes condições de carregamento.

O sistema também permite a distribuição da graxa lubrificante durante a recirculação das esferas, contribuindo para reduzir o atrito e preservar as condições de funcionamento dos componentes.

A combinação entre rigidez estrutural, baixo atrito e precisão de deslocamento torna o Patim HCW Black Chrome adequado para aplicações que exigem controle de movimento e confiabilidade operacional.

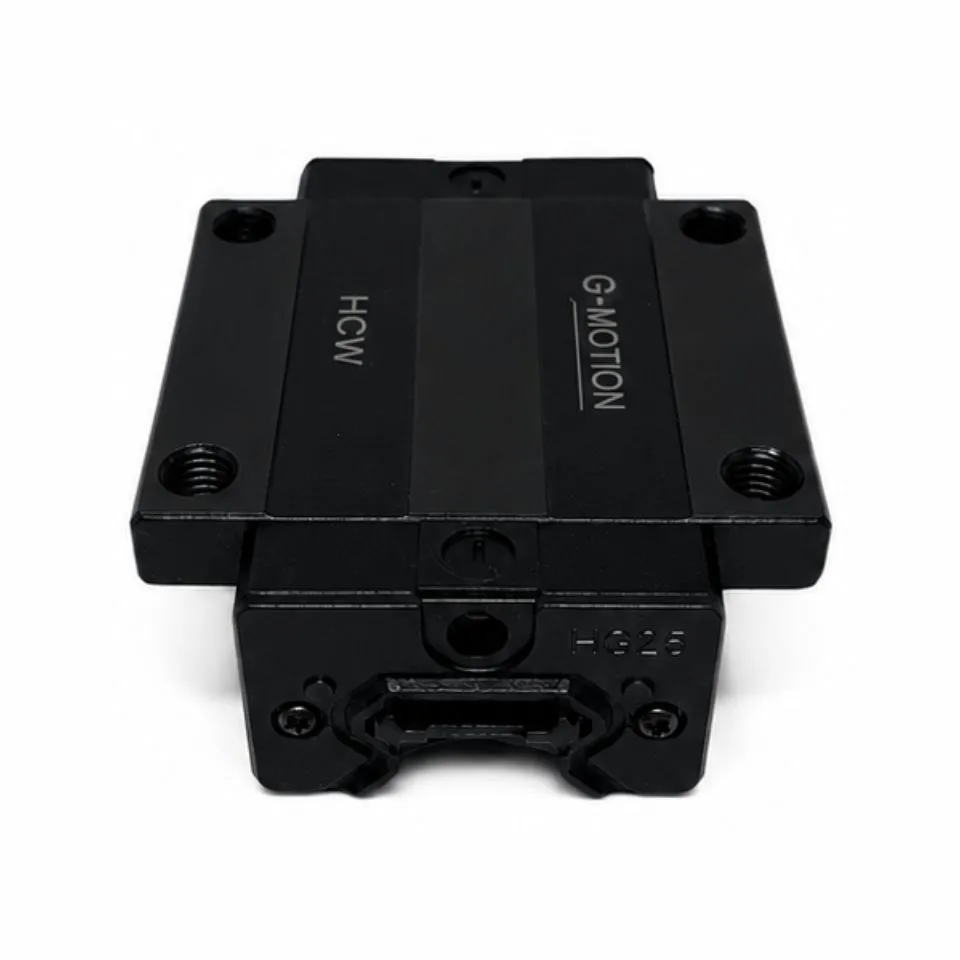

Construção com Aba para Fixação e Montagem

Uma das características do modelo HCW é sua construção com aba lateral, que amplia as possibilidades de fixação em estruturas mecânicas e plataformas móveis.

Esse formato facilita a integração do patim em conjuntos de movimentação linear utilizados em máquinas industriais, dispositivos automatizados e sistemas de posicionamento.

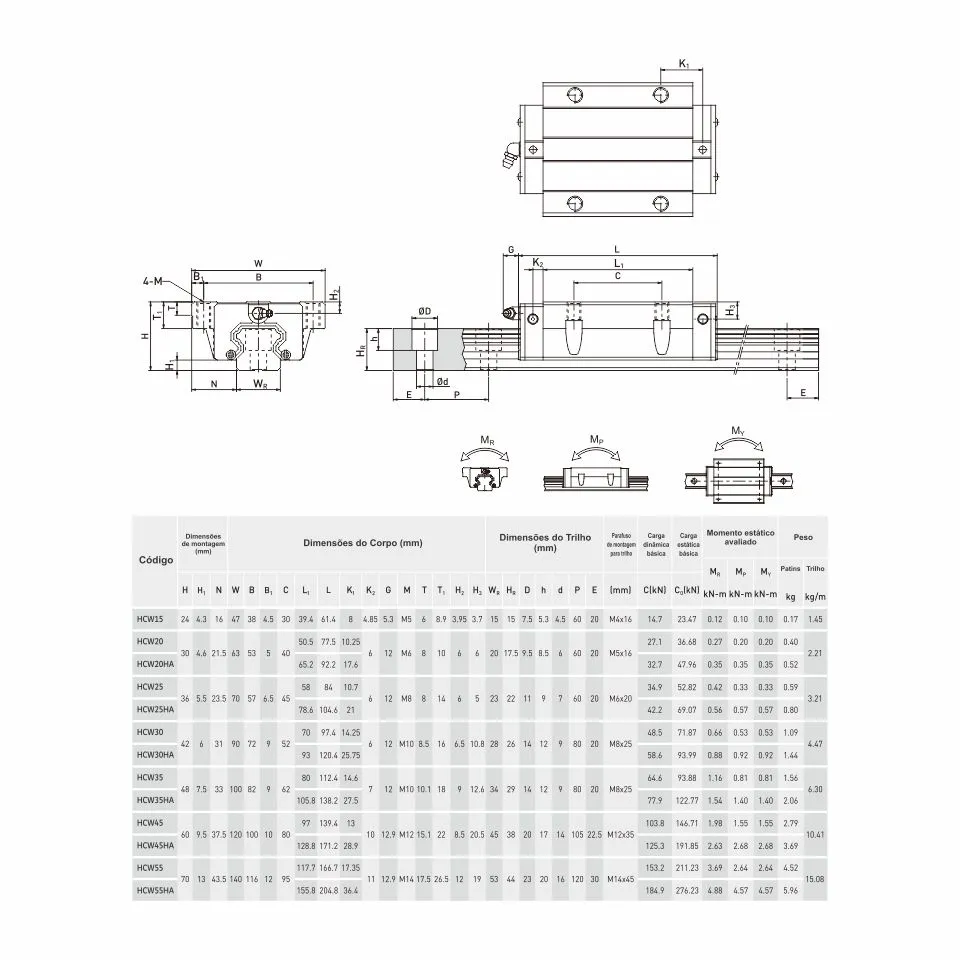

A linha contempla diferentes tamanhos e configurações de corpo, incluindo versões alongadas identificadas pelo código HA, permitindo selecionar o modelo mais adequado às necessidades de cada projeto.

A escolha deve considerar as dimensões de montagem, cargas aplicadas, momentos estáticos, condições de operação e compatibilidade com o trilho linear utilizado.

Aplicações Industriais do Patim Linear HCW Black Chrome

O Patim Linear CNC com Aba HCW Black Chrome pode ser utilizado em diferentes segmentos industriais que necessitam de deslocamentos lineares precisos e proteção adicional contra corrosão.

Entre suas possíveis aplicações estão máquinas CNC, centros de usinagem, máquinas de corte, equipamentos de embalagem, sistemas automatizados de montagem, dispositivos de inspeção, máquinas de processamento industrial e sistemas de transporte e posicionamento.

Sua proteção superficial também favorece a utilização em ambientes industriais com presença de umidade ou exposição química, desde que sejam avaliadas as condições específicas de compatibilidade do tratamento.

O conjunto pode ser instalado em diferentes orientações, incluindo montagens horizontais, verticais e inclinadas, respeitando os limites de carga, as condições de fixação e as recomendações técnicas da Série HC.

Mais Durabilidade e Eficiência para Sistemas de Movimentação Linear

A corrosão dos componentes de uma guia linear pode comprometer a suavidade do deslocamento, aumentar a resistência ao movimento e acelerar o desgaste dos elementos de contato.

Por esse motivo, a escolha de componentes com proteção anticorrosiva representa uma alternativa para preservar o desempenho mecânico e reduzir custos associados à manutenção e à substituição prematura de peças.

O Patim Linear HCW Black Chrome G-Motion combina proteção superficial, elevada capacidade de carga, precisão e rigidez estrutural, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua utilização em conjunto com trilhos HCR compatíveis permite desenvolver sistemas de movimentação linear com estabilidade, resistência e desempenho adequado às exigências dos processos produtivos.

Conheça o Patim Linear HCW Black Chrome G-Motion e encontre a configuração ideal para aumentar a precisão, a durabilidade e a confiabilidade dos seus equipamentos industriais.
