Linha MGN - Patim Linear Miniatura

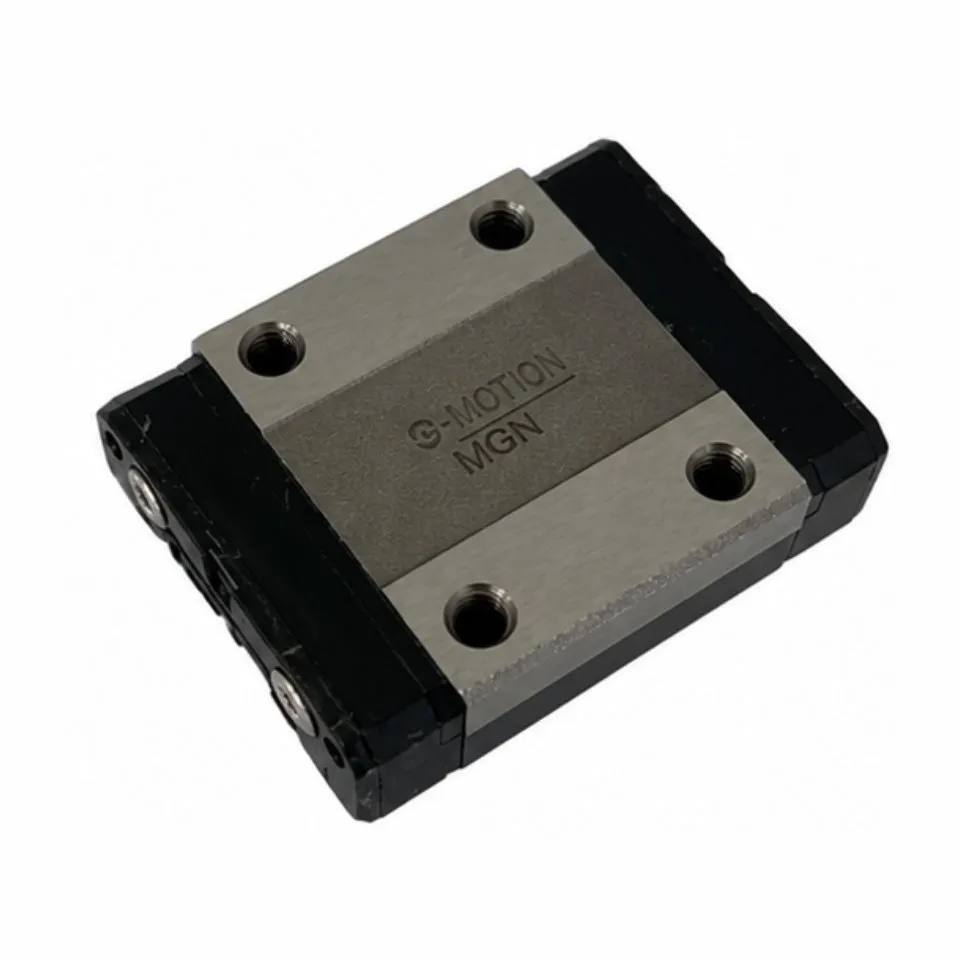

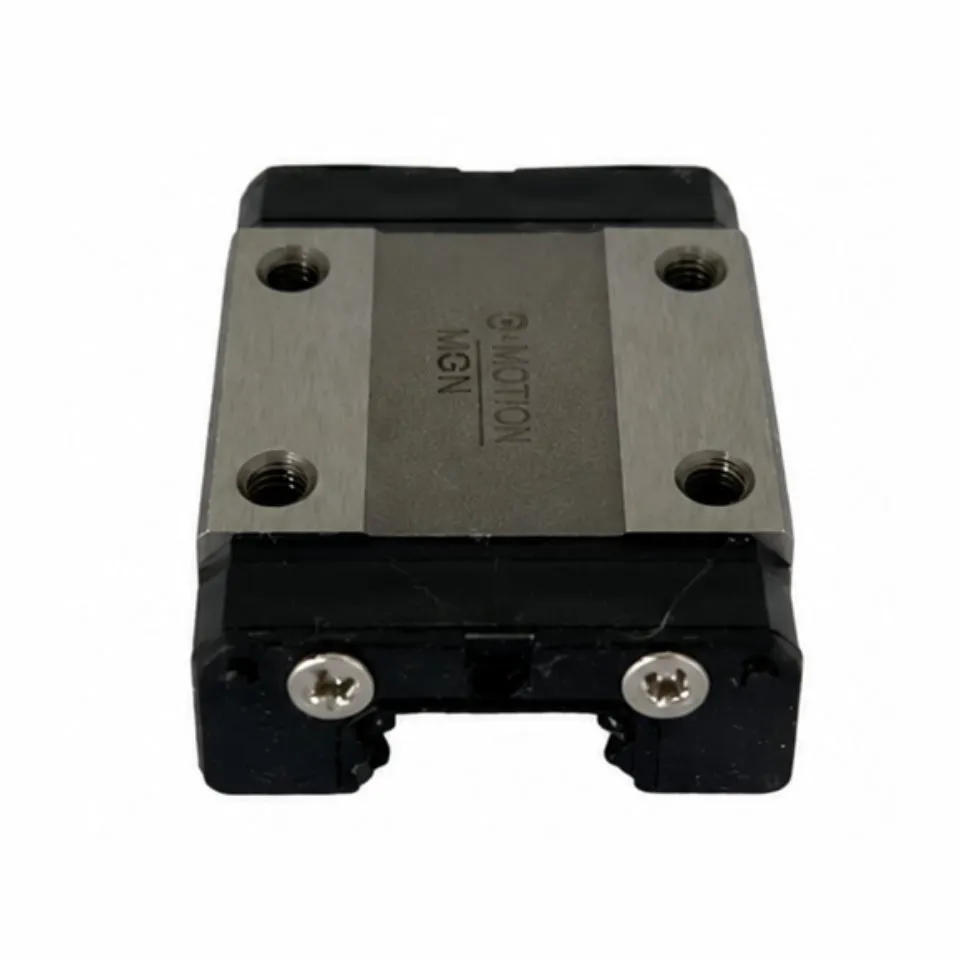

Patim Linear Miniatura MGN G-Motion – Alta Precisão para CNC, Impressoras 3D e Automação Industrial

O Patim Linear Miniatura MGN da G-Motion, integrante da Série MG, foi desenvolvido para aplicações que exigem elevada precisão de movimentação, dimensões compactas e estabilidade nos deslocamentos lineares. Sua construção miniaturizada permite a integração em máquinas CNC, impressoras 3D, equipamentos automatizados e sistemas de posicionamento que necessitam de movimentos controlados com aproveitamento eficiente do espaço.

Fabricado em aço DIN 16MnCr5, o Patim Linear MGN apresenta elevada resistência mecânica e dureza entre 58 e 62 HRC, características fundamentais para suportar esforços operacionais e reduzir o desgaste das superfícies de contato.

Seu sistema de recirculação de esferas proporciona deslocamentos suaves, silenciosos e com baixo atrito, contribuindo para o desempenho de mecanismos de movimentação linear de precisão.

Disponível nos tamanhos 5, 7, 9, 12 e 15 mm, o modelo MGN oferece diferentes opções dimensionais para atender projetos com restrições de espaço, permitindo selecionar a configuração mais adequada às necessidades de cada equipamento.

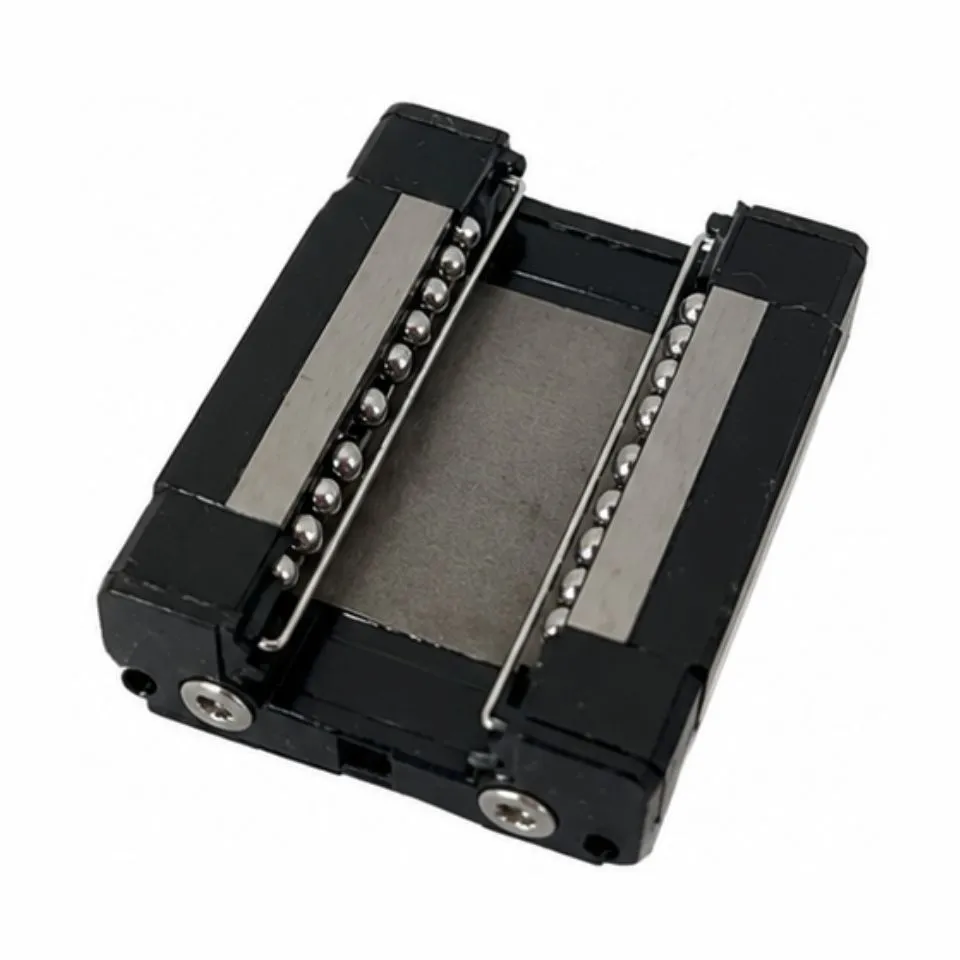

Sistema de Recirculação de Esferas com Alta Precisão

O Patim Linear MGN utiliza um sistema de recirculação de esferas projetado para garantir movimentação uniforme, estabilidade e elevada precisão durante os deslocamentos.

As esferas são posicionadas com um ângulo de contato de 45°, permitindo que o conjunto suporte cargas radiais de compressão, cargas radiais reversas e esforços laterais.

Essa configuração proporciona rigidez em quatro direções e contribui para manter a estabilidade do sistema mesmo quando submetido a diferentes condições de carregamento.

O mecanismo também favorece a distribuição uniforme da graxa lubrificante ao longo do circuito de recirculação das esferas, reduzindo o atrito entre os elementos móveis e proporcionando movimentos suaves.

Com tolerâncias de altura e largura de ±0,04 mm, a Série MG apresenta características dimensionais adequadas para aplicações que necessitam de precisão e controle no deslocamento linear.

Construção Miniatura para Aplicações com Espaço Reduzido

Uma das principais características do Patim Linear MGN é sua estrutura compacta, desenvolvida para equipamentos que necessitam de sistemas de movimentação linear eficientes sem ocupar grandes espaços de montagem.

A linha possui patins com larguras de 12 a 32 mm e diferentes comprimentos de corpo, permitindo integrar o conjunto em estruturas de pequenas dimensões.

Os modelos são identificados pelas configurações C, de corpo curto, e H, de corpo longo. Essa diferenciação permite selecionar o componente conforme o espaço disponível, a distribuição das cargas e os requisitos mecânicos da aplicação.

As versões alongadas oferecem uma geometria com maior comprimento de corpo, que deve ser considerada nos cálculos de capacidade de carga e resistência aos momentos aplicados.

Sua construção compacta também facilita a integração em dispositivos de precisão, mecanismos automatizados e sistemas de deslocamento utilizados em equipamentos industriais.

Aplicações em Impressoras 3D e Máquinas CNC

O Patim Linear Miniatura MGN pode ser utilizado em diversos equipamentos que necessitam de movimentação linear precisa, compacta e estável.

Nas impressoras 3D, pode integrar os mecanismos de deslocamento dos eixos, auxiliando na orientação dos componentes móveis e contribuindo para movimentos uniformes durante o processo de impressão.

Quando corretamente dimensionado e instalado, o sistema proporciona condições favoráveis à repetibilidade dos movimentos e à estabilidade dos conjuntos mecânicos, fatores importantes para a qualidade dimensional das peças produzidas.

Em máquinas CNC, o Patim MGN pode ser empregado em mecanismos de posicionamento, dispositivos de pequeno porte e sistemas auxiliares de movimentação que exigem precisão e baixo atrito.

Também pode ser utilizado em equipamentos de automação industrial, máquinas de inspeção, dispositivos de montagem, sistemas de medição, equipamentos laboratoriais e mecanismos de posicionamento de componentes.

Sua versatilidade permite aplicações em diferentes orientações de montagem, incluindo instalações horizontais, verticais, invertidas e inclinadas, desde que respeitadas as condições de carga e fixação.

Elevada Rigidez e Capacidade de Carga

Apesar de suas dimensões reduzidas, o Patim Linear Miniatura MGN apresenta características mecânicas desenvolvidas para suportar esforços de movimentação em aplicações de precisão.

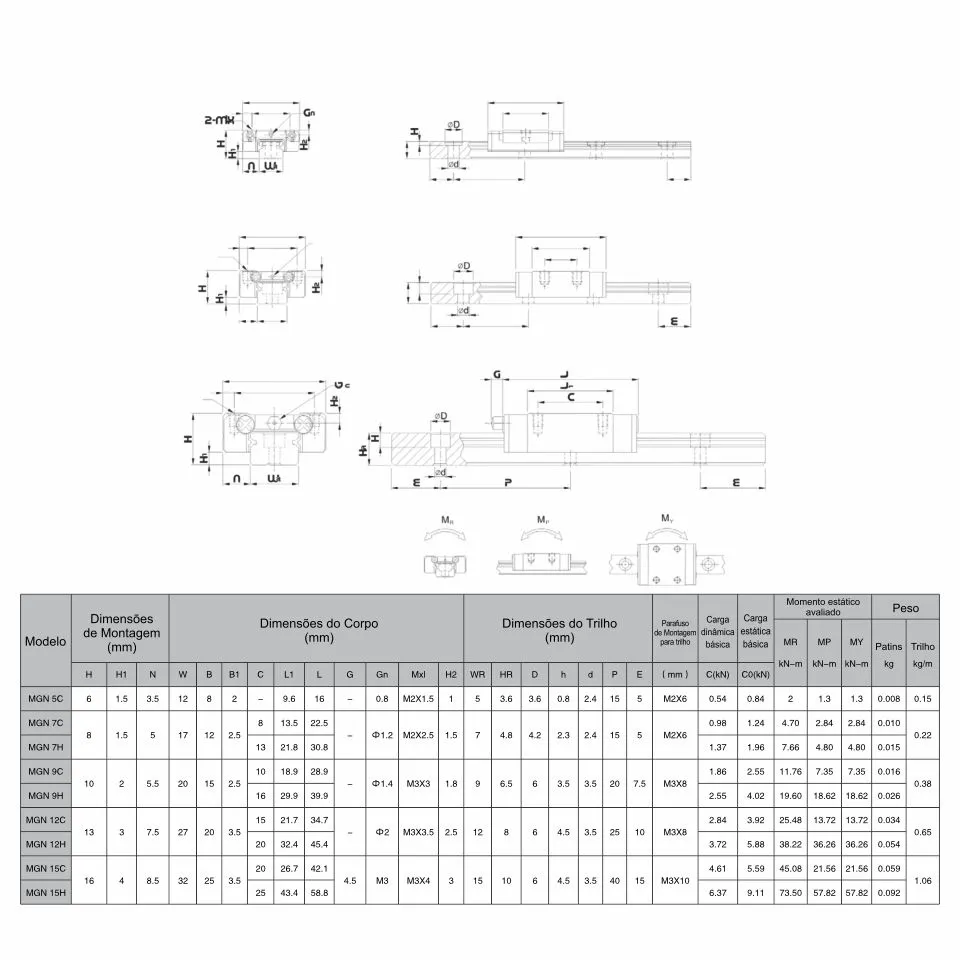

Conforme o modelo selecionado, a linha apresenta capacidades de carga dinâmica básica entre 0,54 e 6,37 kN e capacidades de carga estática básica entre 0,84 e 9,11 kN.

Esses valores permitem ao projetista selecionar o componente conforme a carga aplicada, o comprimento do patim e as condições de funcionamento do equipamento.

O dimensionamento adequado deve considerar fatores como velocidade de deslocamento, aceleração, vibrações, impactos, momentos aplicados e condições de instalação.

A combinação entre elevada rigidez, precisão dimensional e baixo atrito favorece a estabilidade do movimento, contribuindo para a confiabilidade dos equipamentos.

Durabilidade e Eficiência na Movimentação Linear

A utilização de sistemas de movimentação com recirculação de esferas permite reduzir a resistência ao deslocamento em comparação com mecanismos baseados exclusivamente em contato deslizante.

No Patim Linear MGN, essa tecnologia contribui para movimentos suaves, menor atrito e funcionamento silencioso, características importantes para equipamentos que realizam deslocamentos frequentes.

A resistência mecânica dos materiais utilizados, associada à lubrificação adequada e à instalação correta, favorece a durabilidade do conjunto.

Além disso, a capacidade de autoalinhamento e a intercambiabilidade apresentadas pela Série MG contribuem para sua utilização em diferentes projetos de movimentação linear.

A manutenção das condições de lubrificação, limpeza e fixação é fundamental para preservar a precisão de funcionamento e evitar desgastes prematuros.

Por que escolher o Patim Linear Miniatura MGN G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes que combinam precisão, resistência e características construtivas adequadas a diferentes projetos mecânicos.

O Patim Linear Miniatura MGN se destaca por reunir dimensões compactas, elevada rigidez, baixo atrito e precisão de deslocamento, sendo uma alternativa para fabricantes de equipamentos, integradores de automação e profissionais que desenvolvem sistemas de movimentação linear.

Sua disponibilidade em diferentes tamanhos e configurações de corpo permite selecionar o componente conforme os requisitos dimensionais e mecânicos de cada aplicação.

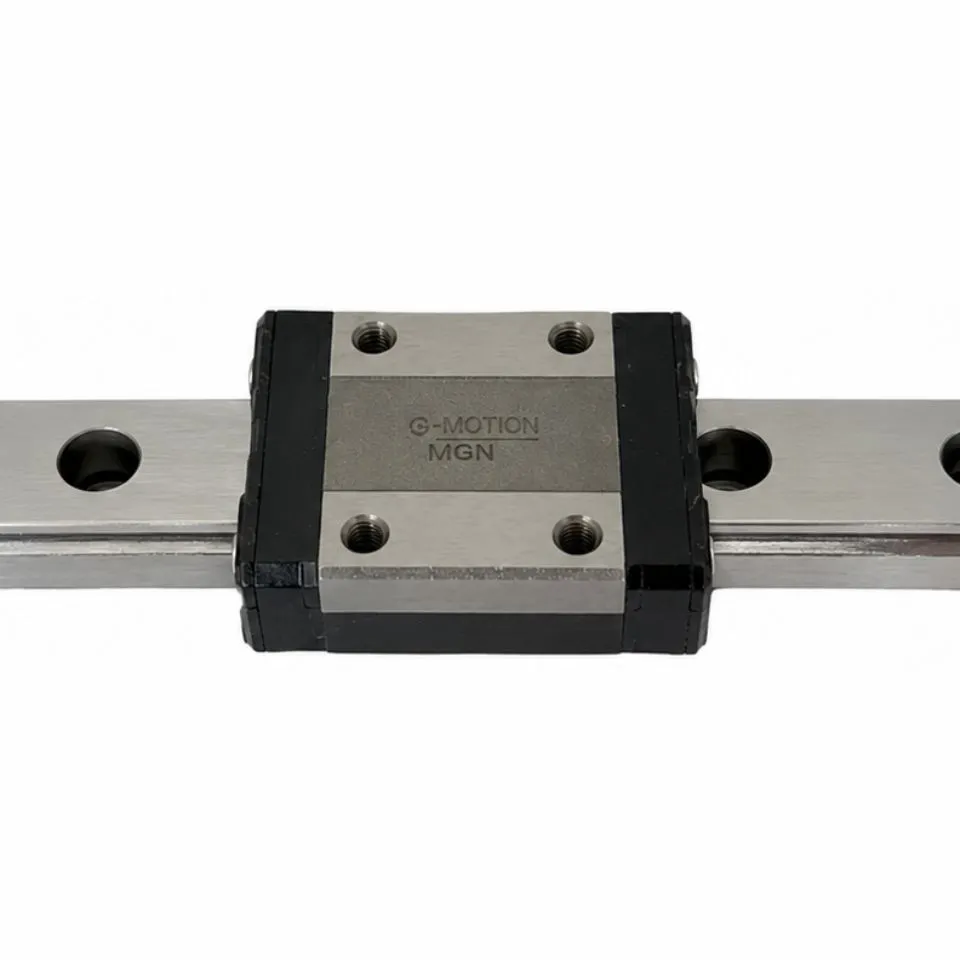

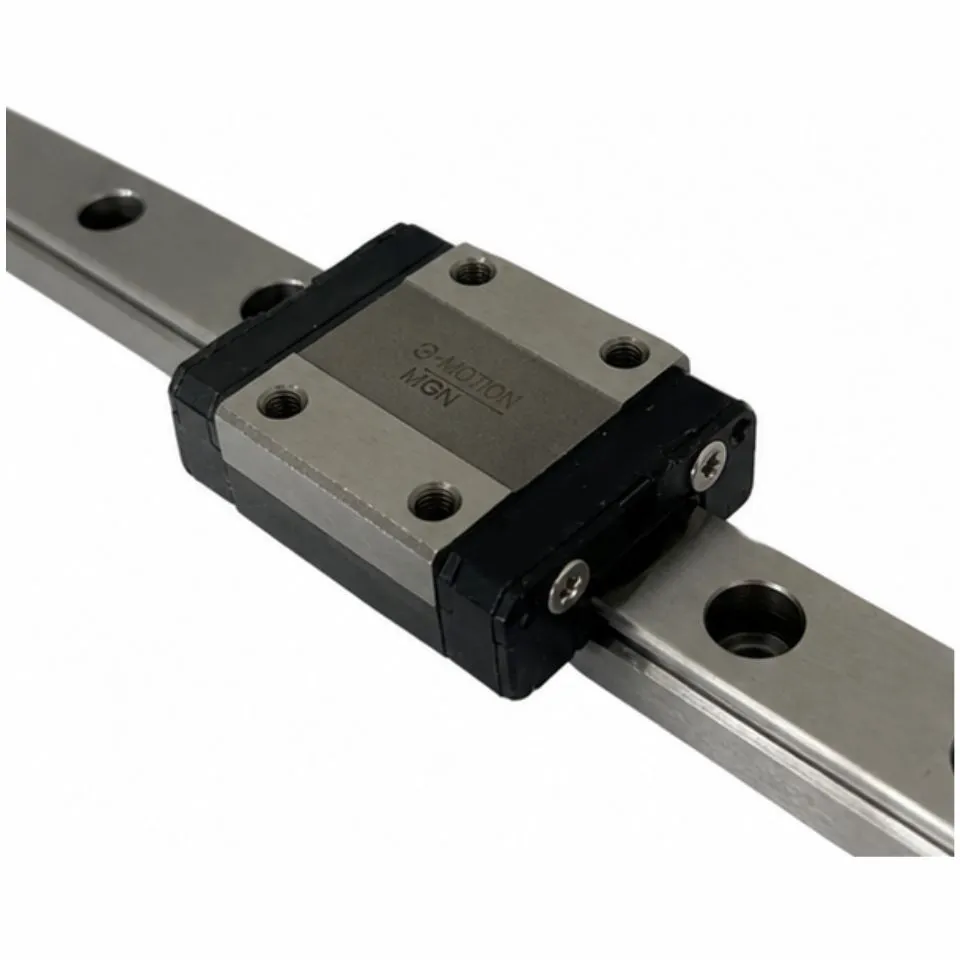

Utilizado em conjunto com os trilhos lineares MGR compatíveis, o Patim MGN forma um sistema de guia linear miniatura adequado para projetos que exigem estabilidade, suavidade e controle nos movimentos.

Conheça o Patim Linear Miniatura MGN G-Motion e encontre a solução ideal para aumentar a precisão, a estabilidade e a confiabilidade dos sistemas de movimentação linear dos seus equipamentos.
