Linha BK - Mancal para Fuso de Esferas

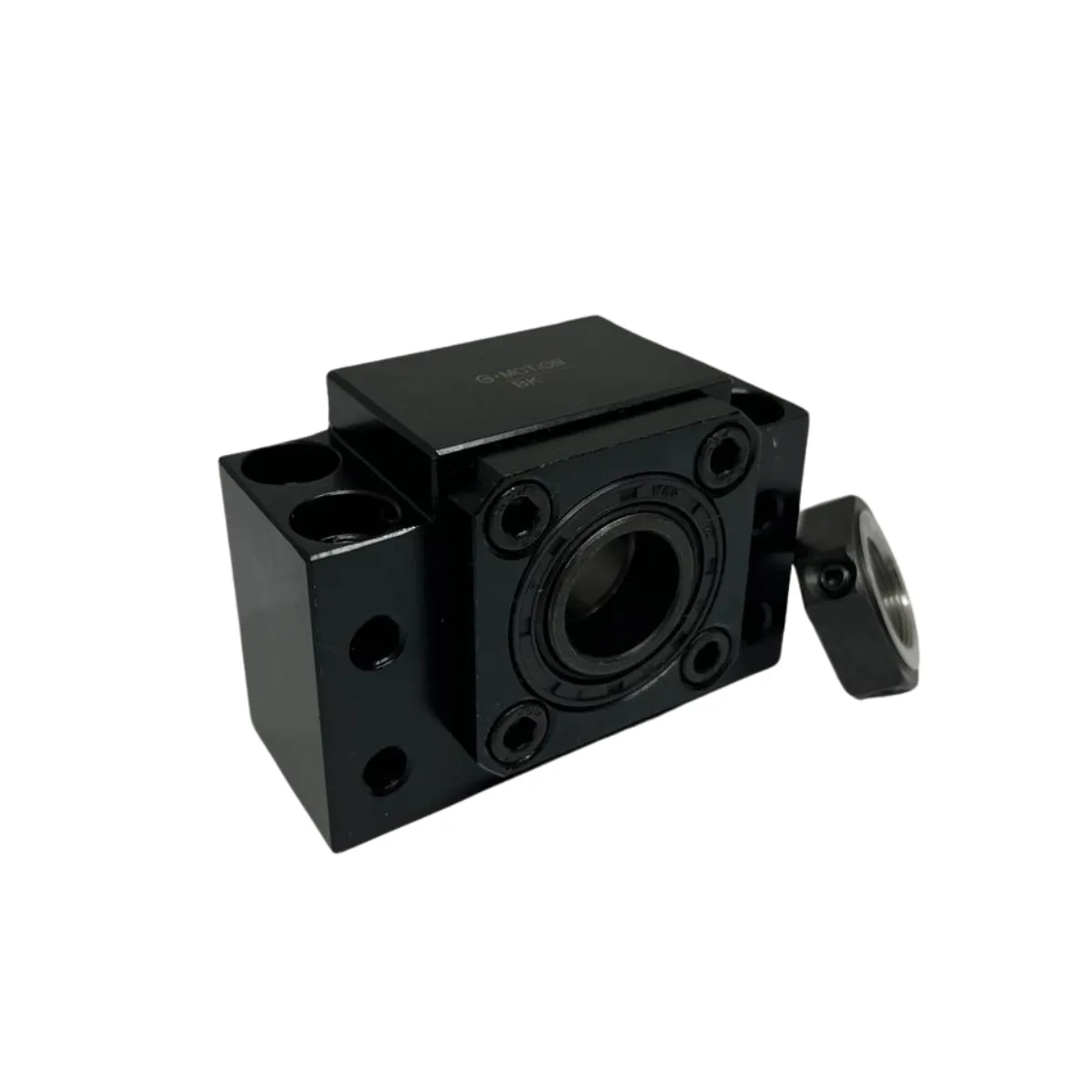

Mancal BK para Fuso de Esferas G-Motion – Suporte Fixo para Máquinas CNC e Automação Industrial

O Mancal BK para Fuso de Esferas da G-Motion é um componente mecânico desenvolvido para proporcionar suporte fixo, estabilidade axial e posicionamento adequado de fusos utilizados em sistemas de movimentação linear. Sua construção em formato de bloco, com rolamentos internos e base de fixação, permite a integração em máquinas CNC Router, centros de usinagem, equipamentos automatizados e sistemas industriais de posicionamento.

Utilizado como elemento de apoio na extremidade do fuso, o Mancal BK desempenha uma função importante na sustentação do eixo rotativo e no controle dos deslocamentos axiais do conjunto de transmissão.

Sua configuração permite apoiar o fuso e contribuir para a estabilidade mecânica durante os movimentos de rotação, favorecendo as condições necessárias para uma transmissão linear precisa e confiável.

A linha contempla nove modelos, desde o BK10 até o BK40, com diferentes dimensões externas, diâmetros internos e características de montagem, permitindo selecionar o componente conforme as especificações do projeto.

Suporte Fixo para Fusos de Esferas com Estabilidade Axial

Os fusos de esferas são componentes utilizados para transformar o movimento rotativo em deslocamento linear, permitindo movimentar ferramentas, plataformas, mesas e dispositivos em diferentes equipamentos industriais.

Para que esse sistema funcione adequadamente, é necessário utilizar elementos de apoio capazes de sustentar o eixo e controlar os esforços envolvidos durante a operação.

O Mancal BK G-Motion é utilizado como suporte fixo do fuso de esferas, desempenhando a função de restringir seu deslocamento axial no ponto de apoio.

Essa característica é importante em sistemas que necessitam transmitir forças ao longo do eixo, especialmente durante movimentos de avanço, retorno e inversão de sentido.

Na configuração convencional de montagem BK/BF, o Mancal BK atua como apoio fixo, enquanto o Mancal BF é utilizado na extremidade oposta como apoio flutuante.

Essa combinação permite estabelecer uma referência axial para o fuso e acomodar as condições mecânicas do conjunto, conforme o dimensionamento e a configuração da máquina.

A correta seleção e montagem dos apoios contribui para reduzir esforços indevidos sobre os componentes e preservar o funcionamento do sistema de transmissão.

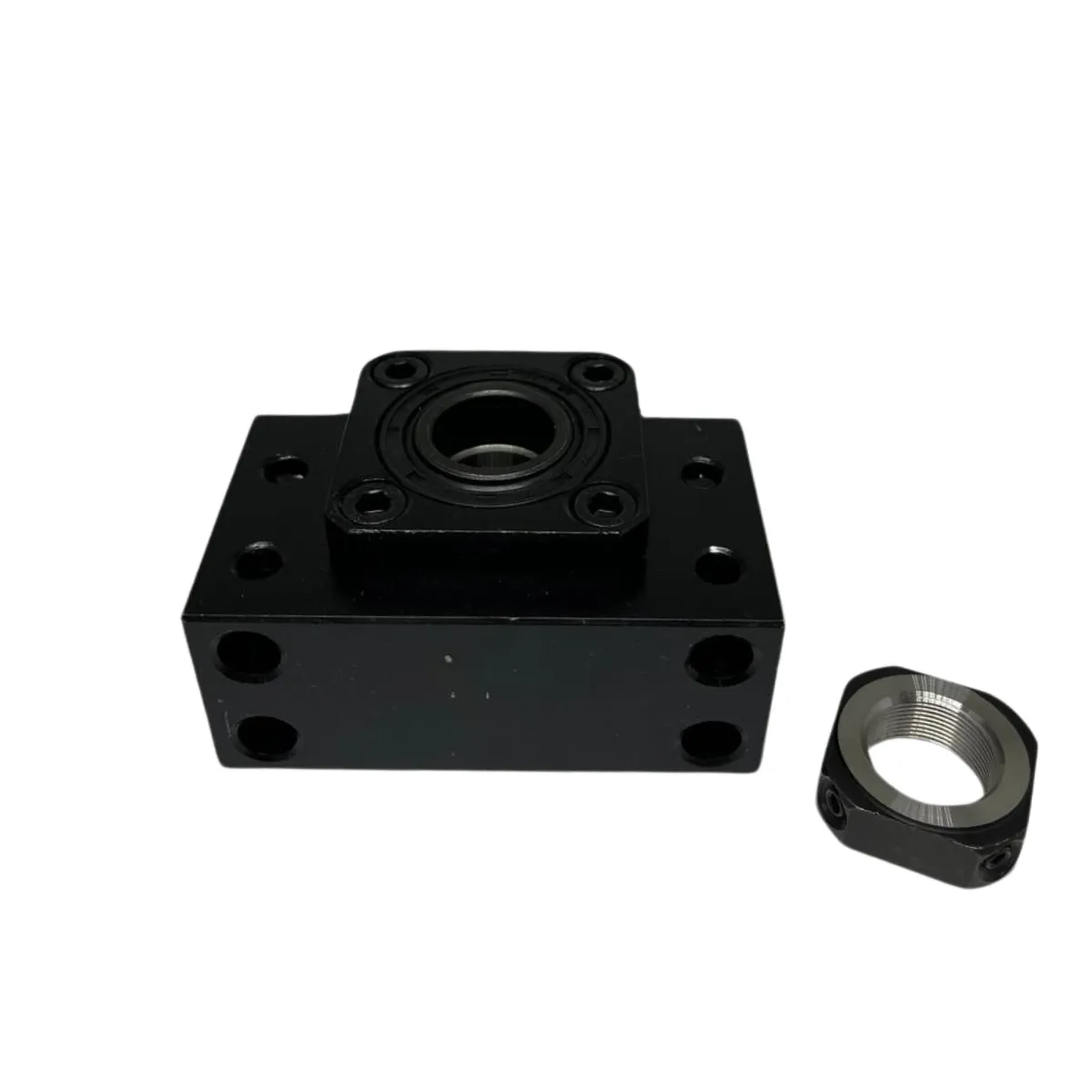

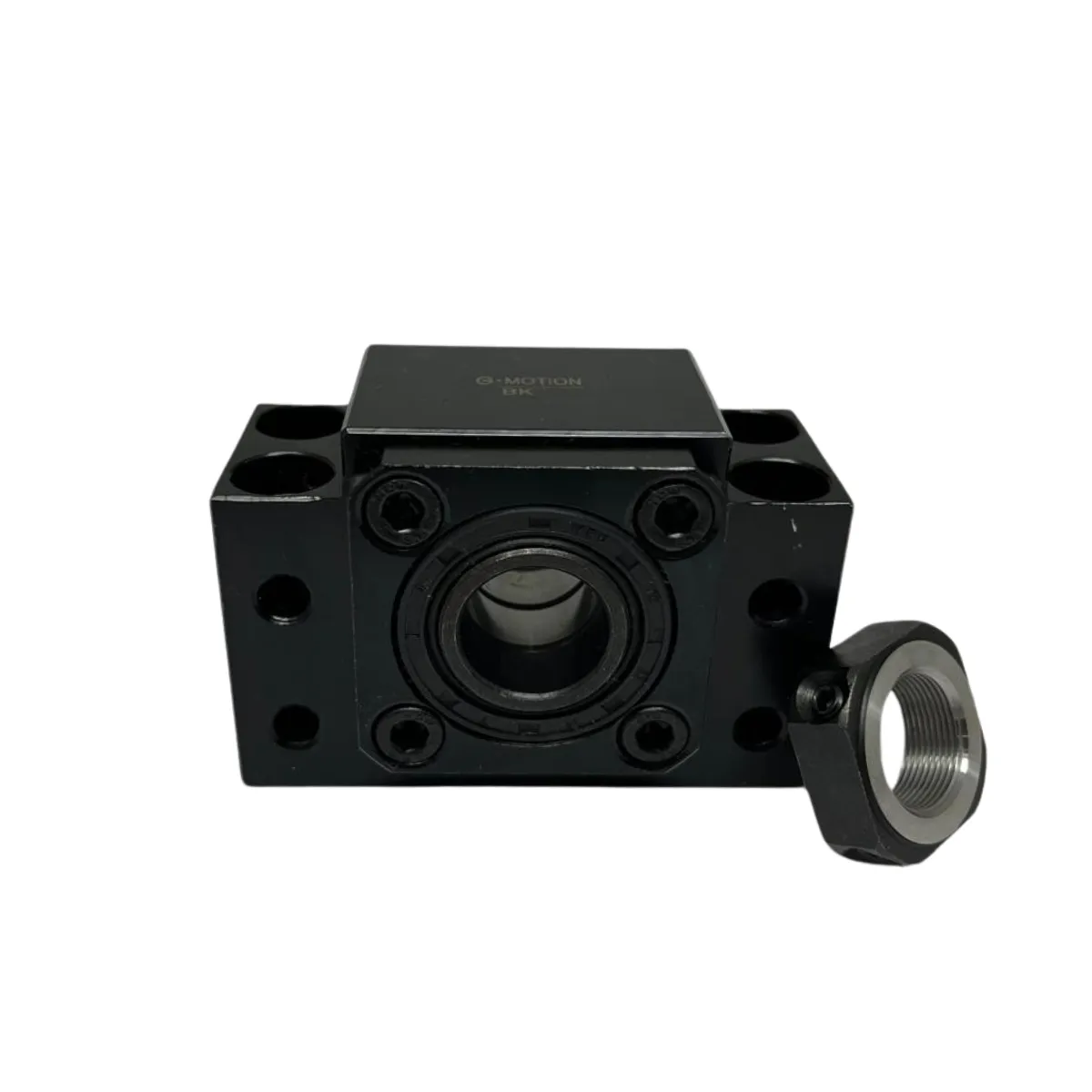

Construção com Rolamentos e Base de Fixação

Uma das principais características do Mancal BK é sua construção robusta em formato de bloco, desenvolvida para instalação em estruturas mecânicas de máquinas e equipamentos industriais.

O componente possui um conjunto de rolamentos alojados em sua estrutura, responsável por permitir a rotação do eixo enquanto o suporte permanece fixado à máquina.

A base apresenta dois furos de montagem, possibilitando sua instalação por meio de parafusos em estruturas adequadamente dimensionadas.

A linha possui diferentes configurações dimensionais, com larguras externas entre 60 e 160 mm, alturas entre 39 e 110 mm e comprimentos entre 25 e 61 mm.

Essas variações permitem selecionar o mancal conforme as características da estrutura, o espaço disponível e as dimensões da extremidade usinada do fuso.

Durante o processo de instalação, é importante garantir o correto posicionamento da base, o alinhamento do eixo e a compatibilidade entre os componentes de transmissão.

Uma montagem inadequada pode gerar esforços adicionais sobre os rolamentos, aumento da resistência à rotação e desgaste prematuro dos elementos mecânicos.

Diferentes Modelos para Cada Aplicação Industrial

A linha de Mancais BK G-Motion contempla os modelos BK10, BK12, BK15, BK17, BK20, BK25, BK30, BK35 e BK40.

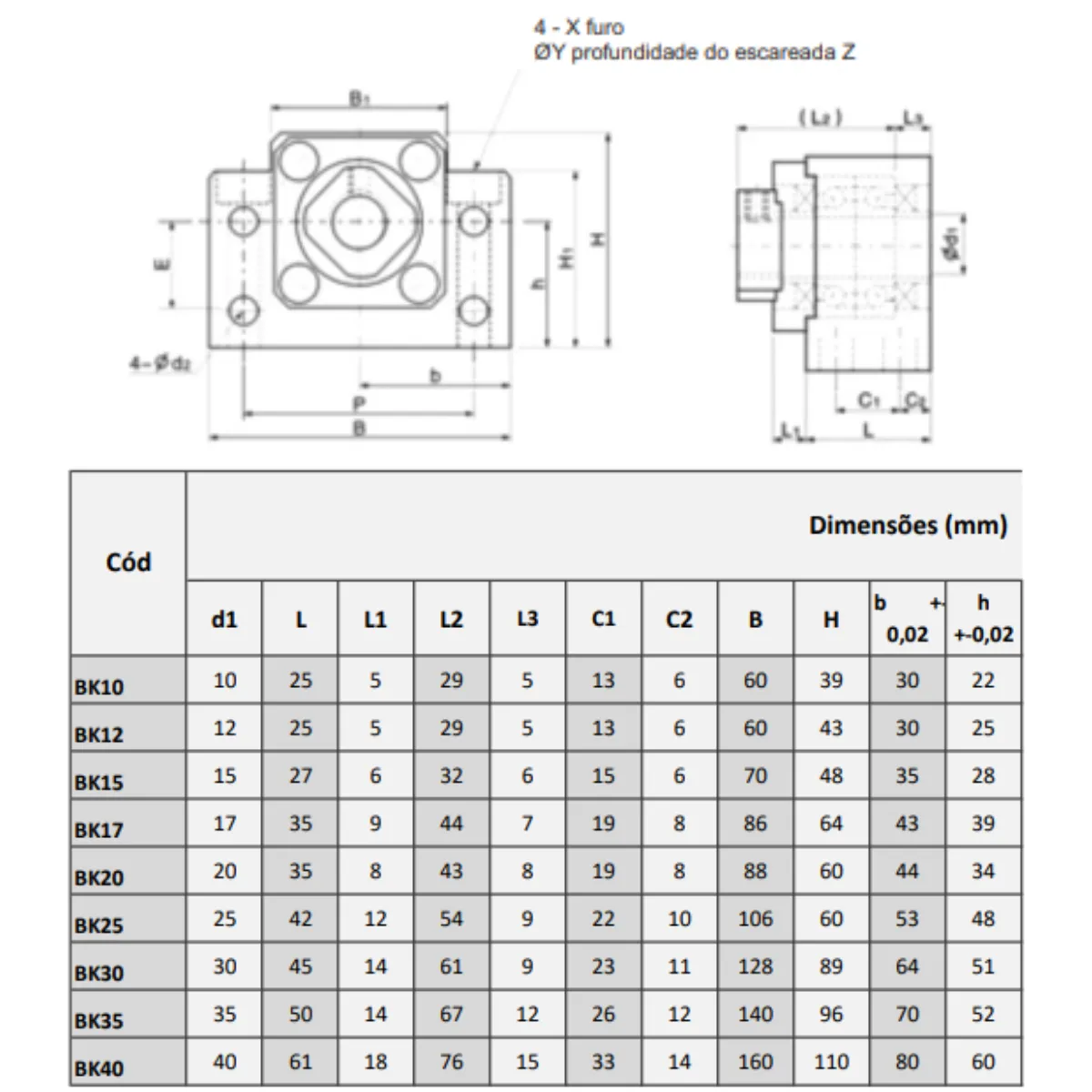

Cada modelo apresenta características dimensionais específicas, incluindo diâmetro do eixo, largura, altura, comprimento, posição dos furos de montagem e altura do centro de rotação.

Os diâmetros de eixo compatíveis apresentados no catálogo variam de 10 a 40 mm, oferecendo alternativas para diferentes configurações de sistemas de transmissão.

A seleção do modelo deve considerar principalmente as dimensões da extremidade usinada do fuso de esferas, uma vez que o diâmetro nominal do fuso não corresponde necessariamente ao diâmetro da região de montagem no mancal.

Além das dimensões internas, é importante verificar a posição dos pontos de fixação e a altura do centro do eixo em relação à superfície de montagem.

Essas características são fundamentais para garantir a integração adequada entre o mancal, o fuso, a castanha e os demais componentes de movimentação linear.

Importância do Apoio Fixo na Precisão do Sistema

A precisão de um sistema de transmissão por fuso de esferas depende de diversos fatores, incluindo as características do fuso, a folga axial, a rigidez estrutural e as condições de montagem.

O Mancal BK contribui para esse conjunto ao oferecer uma referência de apoio fixo para o eixo rotativo.

Sua função é especialmente importante em aplicações que envolvem esforços axiais e mudanças frequentes no sentido de movimentação.

Em máquinas CNC Router, por exemplo, o sistema de transmissão precisa movimentar os eixos de maneira controlada durante operações de corte, gravação e usinagem.

A sustentação adequada do fuso contribui para preservar as condições de alinhamento e limitar deslocamentos indesejados associados aos apoios.

O desempenho final, entretanto, depende da seleção correta de todos os componentes, incluindo a castanha, os rolamentos, os suportes, os acoplamentos e a estrutura da máquina.

Por esse motivo, o dimensionamento do Mancal BK deve considerar as forças atuantes, a velocidade de rotação, o comprimento do fuso e as exigências de precisão da aplicação.

Aplicações em Máquinas CNC Router e Automação Industrial

O Mancal BK para Fuso de Esferas G-Motion pode ser utilizado em diferentes equipamentos que empregam sistemas de transmissão rotativa para produzir movimentos lineares controlados.

Entre suas possíveis aplicações estão máquinas CNC Router, centros de usinagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, sistemas automatizados de montagem e máquinas industriais especiais.

Nas máquinas CNC Router, o mancal integra o sistema de sustentação do fuso responsável pela movimentação dos eixos, oferecendo uma referência de fixação para o conjunto rotativo.

Essa função contribui para manter as condições mecânicas necessárias durante os processos de avanço e retorno dos elementos móveis.

Em centros de usinagem e máquinas automatizadas, o suporte pode integrar mecanismos de posicionamento de ferramentas, dispositivos e plataformas de movimentação.

Também pode ser utilizado em equipamentos de automação industrial, sistemas de movimentação de cargas, dispositivos de montagem e mesas lineares que utilizam fusos de esferas.

Sua disponibilidade em diferentes tamanhos favorece a integração em projetos de variadas dimensões e necessidades mecânicas.

Diferença Entre os Mancais BK e BF

Os Mancais BK e BF são utilizados em sistemas de apoio de fusos de esferas, porém apresentam funções distintas nas configurações convencionais de montagem.

O Mancal BK é empregado como suporte fixo, responsável por estabelecer uma referência axial para o fuso e contribuir para sua sustentação durante a rotação.

Já o Mancal BF normalmente atua como suporte flutuante na extremidade oposta, permitindo acomodar deslocamentos axiais decorrentes das condições de funcionamento do conjunto.

Essa diferenciação é importante para evitar restrições mecânicas inadequadas e permitir que o sistema seja dimensionado corretamente.

A escolha dos mancais deve considerar as características de montagem do fuso, suas extremidades usinadas, as condições de carga e o comportamento térmico previsto para a aplicação.

A utilização de suportes compatíveis e corretamente posicionados contribui para preservar o desempenho e a confiabilidade do sistema de movimentação linear.

Montagem e Alinhamento do Mancal BK

A instalação correta do Mancal BK é fundamental para o funcionamento adequado dos sistemas de transmissão por fuso de esferas.

Durante a montagem, é necessário verificar as dimensões do eixo, a posição do suporte e o alinhamento entre os pontos de apoio.

A superfície de fixação deve apresentar condições adequadas para evitar desalinhamentos que possam provocar esforços adicionais sobre os rolamentos.

O conjunto também deve ser montado respeitando as características da extremidade usinada do fuso e os elementos de retenção previstos no projeto.

Após a instalação, é importante verificar se o eixo apresenta rotação adequada e se não existem interferências mecânicas que possam comprometer o funcionamento.

O alinhamento entre o Mancal BK, o apoio oposto e a castanha é especialmente importante em sistemas de maior comprimento e aplicações que exigem elevada precisão de posicionamento.

A manutenção preventiva deve considerar inspeções das condições de fixação, presença de vibrações, ruídos anormais e estado geral dos componentes de transmissão.

Esses cuidados contribuem para preservar a estabilidade do sistema e reduzir o risco de falhas relacionadas à instalação inadequada.

Por que escolher o Mancal BK G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando fusos de esferas, castanhas, mancais, suportes e acessórios para diferentes aplicações mecânicas.

O Mancal BK para Fuso de Esferas complementa esse portfólio, oferecendo uma solução de apoio fixo com diferentes dimensões para integração em máquinas e equipamentos industriais.

Sua construção com rolamentos e base de fixação permite compor sistemas de transmissão linear que exigem sustentação adequada do eixo e controle do posicionamento axial.

A disponibilidade dos modelos BK10 a BK40 proporciona alternativas para diferentes configurações de extremidades usinadas, facilitando a seleção conforme os requisitos do projeto.

Para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial, a escolha correta dos componentes de apoio representa uma etapa importante no desenvolvimento de sistemas de movimentação confiáveis.

Utilizado em conjunto com fusos de esferas e apoios compatíveis, o Mancal BK contribui para a montagem de sistemas de transmissão destinados a aplicações que exigem precisão, estabilidade e desempenho mecânico.

Conheça a linha de Mancais BK G-Motion e encontre o suporte fixo ideal para aumentar a estabilidade, a precisão e a confiabilidade dos sistemas de fuso de esferas da sua máquina CNC ou equipamento industrial.
