Linha C_SFU - Castanha para Fuso de Esferas

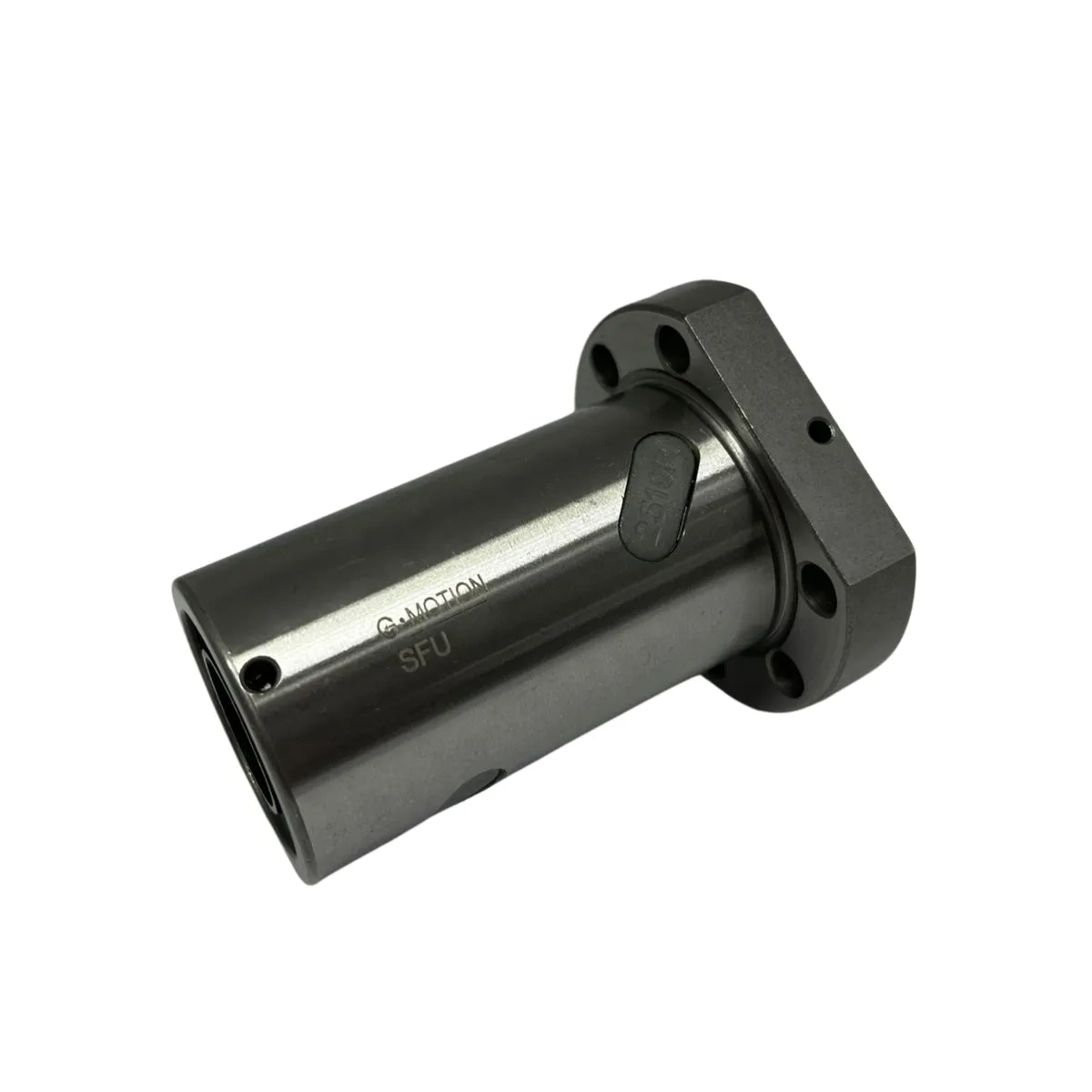

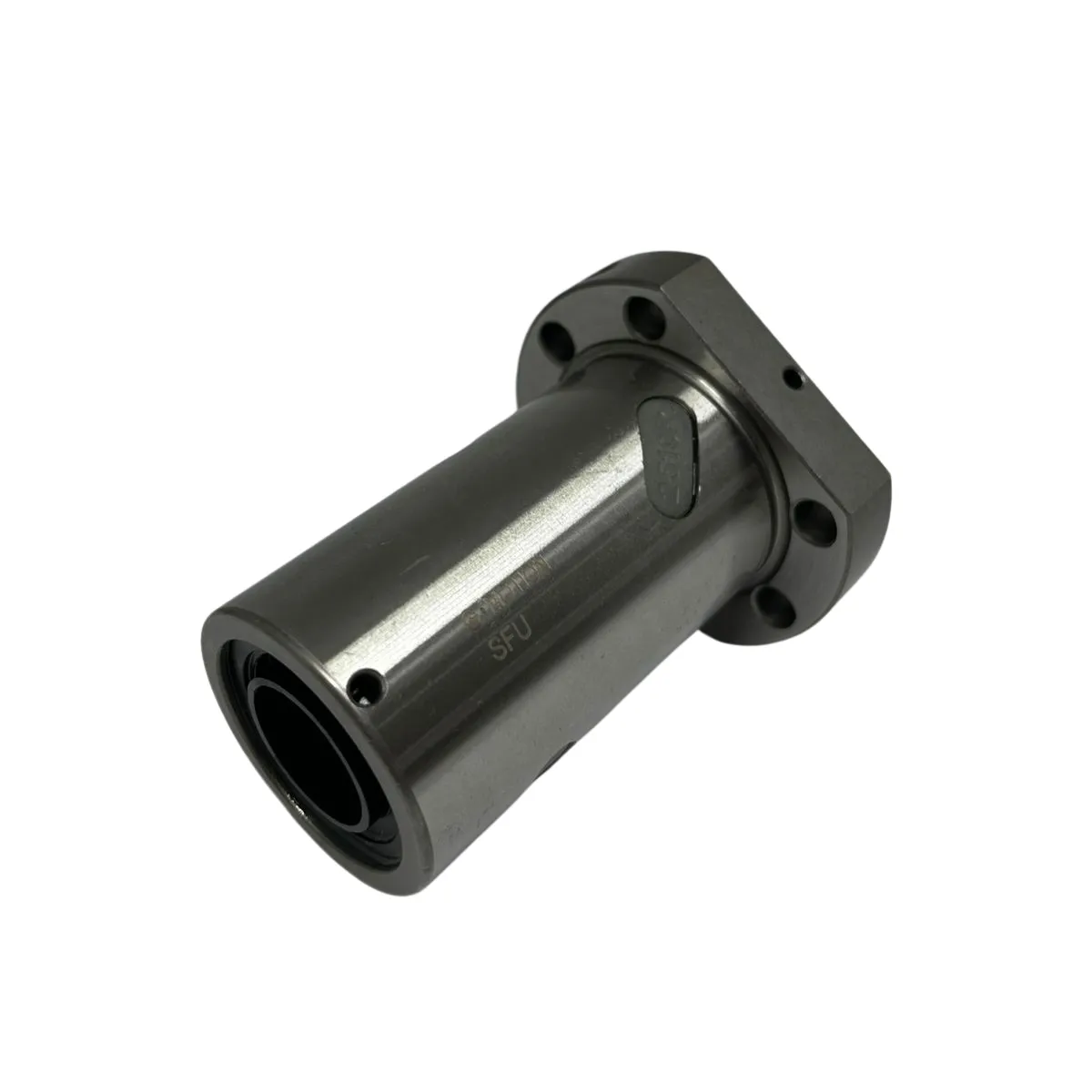

Castanha para Fuso de Esferas C-SFU G-Motion – Precisão e Eficiência para Máquinas CNC Router

A Castanha para Fuso de Esferas C-SFU da G-Motion é um componente de transmissão mecânica desenvolvido para aplicações industriais que exigem precisão de posicionamento, movimentação linear suave e elevada capacidade de carga. Sua construção flangeada e seu sistema interno de recirculação de esferas proporcionam uma solução para máquinas CNC Router, centros de usinagem, equipamentos automatizados e sistemas industriais de movimentação.

Fabricada em aço SCM420 (AISI/SAE 4120), a Castanha C-SFU utiliza esferas de aço para rolamentos SUJ2, materiais selecionados para suportar os esforços mecânicos presentes nos sistemas de transmissão por fuso de esferas.

O componente trabalha em conjunto com o fuso de esferas correspondente, permitindo transformar o movimento rotativo do eixo em deslocamento linear controlado. O contato por rolamento entre as esferas e as pistas de circulação contribui para reduzir o atrito, proporcionar movimentos suaves e favorecer a eficiência da transmissão mecânica.

Disponível para fusos com diâmetros nominais de 12 a 100 mm e diferentes passos, a linha C-SFU oferece diversas possibilidades de configuração, permitindo selecionar o conjunto de acordo com as características de carga, velocidade e deslocamento de cada projeto industrial.

Sistema de Recirculação de Esferas com Baixo Atrito

A Castanha C-SFU utiliza um mecanismo de recirculação de esferas responsável por transmitir os esforços entre o fuso e a castanha durante o movimento.

Nesse sistema, as esferas circulam continuamente pelas pistas de rolamento, reduzindo o contato deslizante direto entre as superfícies metálicas.

Esse princípio construtivo permite obter menor atrito e movimentação mais suave em comparação com sistemas convencionais de fuso e porca baseados predominantemente em deslizamento.

A recirculação das esferas contribui para melhorar a eficiência da transmissão mecânica e reduzir as perdas associadas ao atrito, características importantes em equipamentos que realizam movimentos repetitivos de posicionamento.

O sistema apresenta diferentes configurações internas, com circuitos de recirculação definidos conforme o modelo da castanha, permitindo atender às necessidades de carga e desempenho do conjunto.

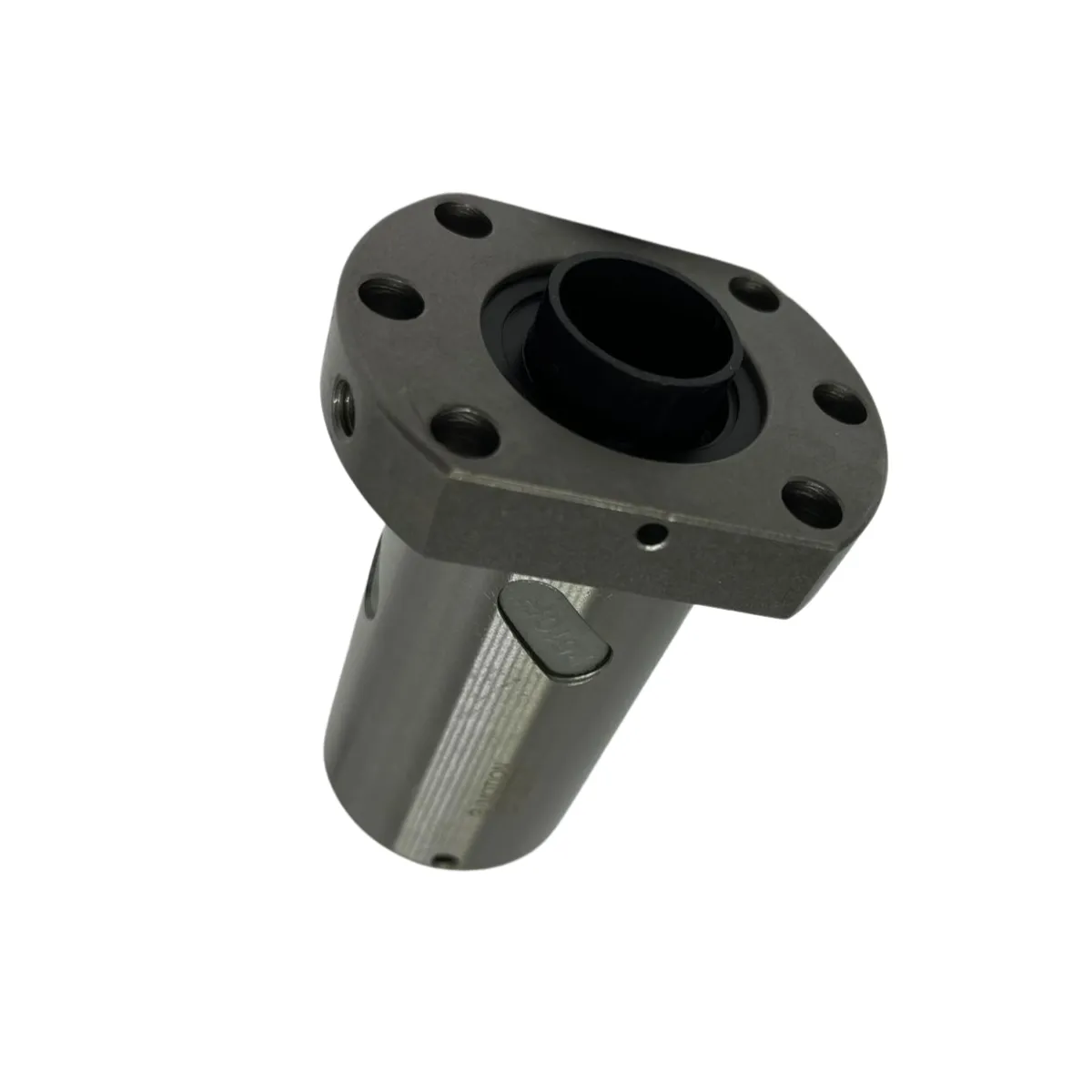

Construção Flangeada para Fixação e Montagem

Uma das principais características da Castanha para Fuso de Esferas C-SFU é sua construção simples flangeada, desenvolvida para facilitar a integração com estruturas e componentes móveis de máquinas industriais.

A flange segue o padrão dimensional DIN 69.501, oferecendo uma configuração de montagem adequada aos sistemas mecânicos que utilizam essa interface de fixação.

Esse formato permite conectar a castanha aos suportes e elementos móveis da máquina, transmitindo o movimento gerado pela rotação do fuso para o mecanismo de deslocamento linear.

A montagem flangeada é amplamente utilizada em sistemas de posicionamento, mesas móveis, dispositivos de automação e máquinas CNC Router.

A seleção correta deve considerar as dimensões externas da castanha, os pontos de fixação, o diâmetro do fuso e o passo correspondente, garantindo a compatibilidade mecânica entre os componentes.

Precisão de Movimentação e Controle da Folga Axial

A precisão do conjunto de fuso de esferas depende de diferentes fatores, incluindo as características dimensionais do fuso, a construção da castanha, as condições de montagem e a folga axial existente no sistema.

A Castanha C-SFU apresenta folga axial máxima especificada de 0,025 mm, característica importante para aplicações que necessitam de controle no deslocamento e precisão de posicionamento.

A redução da folga axial contribui para limitar os movimentos relativos entre os componentes durante as inversões de sentido, favorecendo a estabilidade do conjunto.

Em máquinas CNC Router, essa característica é relevante porque a qualidade do posicionamento influencia diretamente a execução de trajetórias, cortes e operações de usinagem.

O desempenho final depende também da classe de precisão do fuso utilizado, das condições de suporte do eixo, da rigidez da estrutura e do correto dimensionamento dos componentes.

Diferentes Diâmetros e Passos para Cada Aplicação

A linha C-SFU G-Motion contempla modelos para fusos com diâmetros nominais de 12, 16, 20, 25, 32, 40, 50, 63, 80 e 100 mm.

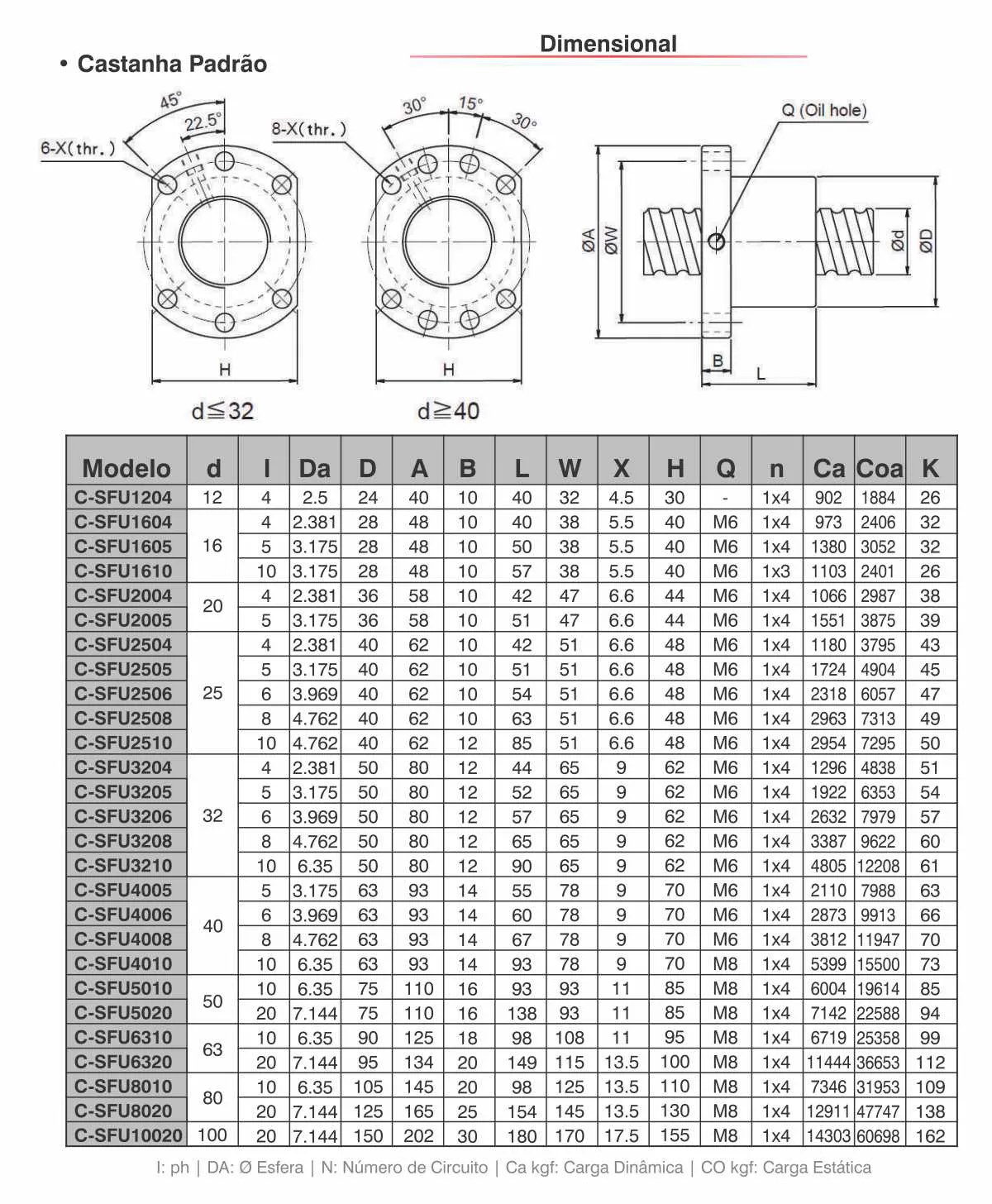

Os passos disponíveis na tabela dimensional incluem 4, 5, 6, 8, 10 e 20 mm, conforme o diâmetro e o modelo selecionado.

O passo do fuso representa o deslocamento axial nominal produzido a cada rotação completa, sendo um parâmetro fundamental para o dimensionamento da transmissão.

Passos menores permitem obter menores deslocamentos por volta, enquanto passos maiores proporcionam maior avanço linear a cada rotação do eixo.

A escolha adequada deve considerar a velocidade linear desejada, a rotação do motor, a força axial necessária, as características da carga e a precisão exigida pelo equipamento.

Além disso, os modelos apresentam diferentes capacidades de carga dinâmica e estática, permitindo selecionar a castanha conforme os esforços previstos na aplicação.

Elevada Capacidade de Carga e Resistência Mecânica

A Castanha para Fuso de Esferas C-SFU foi desenvolvida para aplicações que exigem resistência mecânica e transmissão eficiente de esforços axiais.

Conforme o modelo, a linha apresenta capacidades de carga dinâmica básica entre 902 e 14.303 kgf e capacidades de carga estática básica entre 1.884 e 60.698 kgf.

Esses valores representam classificações técnicas utilizadas no dimensionamento e na estimativa de vida útil dos componentes, devendo ser avaliados juntamente com os fatores de segurança e as condições reais de operação.

A utilização de aço SCM420 na fabricação da castanha e de esferas em aço para rolamentos SUJ2 contribui para a resistência do conjunto e para o desempenho nas aplicações de transmissão linear.

O dimensionamento adequado deve considerar fatores como carga axial, velocidade, aceleração, frequência de operação, vibrações, condições de instalação e lubrificação.

Quando corretamente selecionado e mantido, o conjunto oferece condições favoráveis para uma operação confiável e uma longa vida útil.

Aplicações em Máquinas CNC Router e Automação Industrial

A Castanha C-SFU para Fuso de Esferas G-Motion pode ser utilizada em diferentes aplicações industriais que necessitam converter movimentos rotativos em deslocamentos lineares controlados.

Entre suas principais possibilidades de aplicação estão máquinas CNC Router, centros de usinagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, sistemas automatizados de montagem e máquinas industriais especiais.

Nas máquinas CNC Router, a castanha integra o sistema de transmissão responsável pela movimentação dos eixos, permitindo deslocar os componentes móveis conforme o acionamento do fuso.

Essa solução é utilizada em equipamentos que necessitam de posicionamento controlado durante operações de corte, usinagem, gravação e movimentação de ferramentas.

Em sistemas de automação industrial, o conjunto pode ser empregado em mecanismos de avanço linear, posicionamento de componentes, mesas móveis e dispositivos automatizados.

Sua variedade de diâmetros e passos permite desenvolver diferentes configurações de transmissão, desde mecanismos compactos até equipamentos de maior porte e capacidade de carga.

Proteção Contra Partículas e Lubrificação Adequada

A Castanha C-SFU possui raspadores em suas extremidades, desenvolvidos para oferecer proteção contra a entrada de poeira e partículas nas regiões internas do sistema.

Essa proteção contribui para preservar as condições de funcionamento, embora não substitua a necessidade de cuidados com a limpeza e a manutenção dos componentes.

A lubrificação adequada é fundamental para reduzir o atrito, limitar o desgaste e preservar as pistas de contato entre as esferas e a castanha.

O catálogo técnico G-Motion recomenda a utilização de graxa à base de sabão de lítio, além de apresentar orientações para seleção de óleos lubrificantes conforme a velocidade e as condições de carga.

A lubrificação pode ser realizada por meio da engraxadeira existente na castanha, permitindo fornecer o lubrificante diretamente ao mecanismo interno de recirculação.

Após a instalação, o catálogo recomenda realizar a lubrificação a cada 500 horas de trabalho ou a cada três meses, conforme as características da aplicação.

O fornecimento adequado de lubrificante contribui para manter a eficiência da transmissão e reduzir os riscos de desgaste prematuro.

Cuidados na Instalação da Castanha de Fuso de Esferas

A montagem correta da Castanha C-SFU é essencial para preservar o funcionamento do sistema de recirculação de esferas.

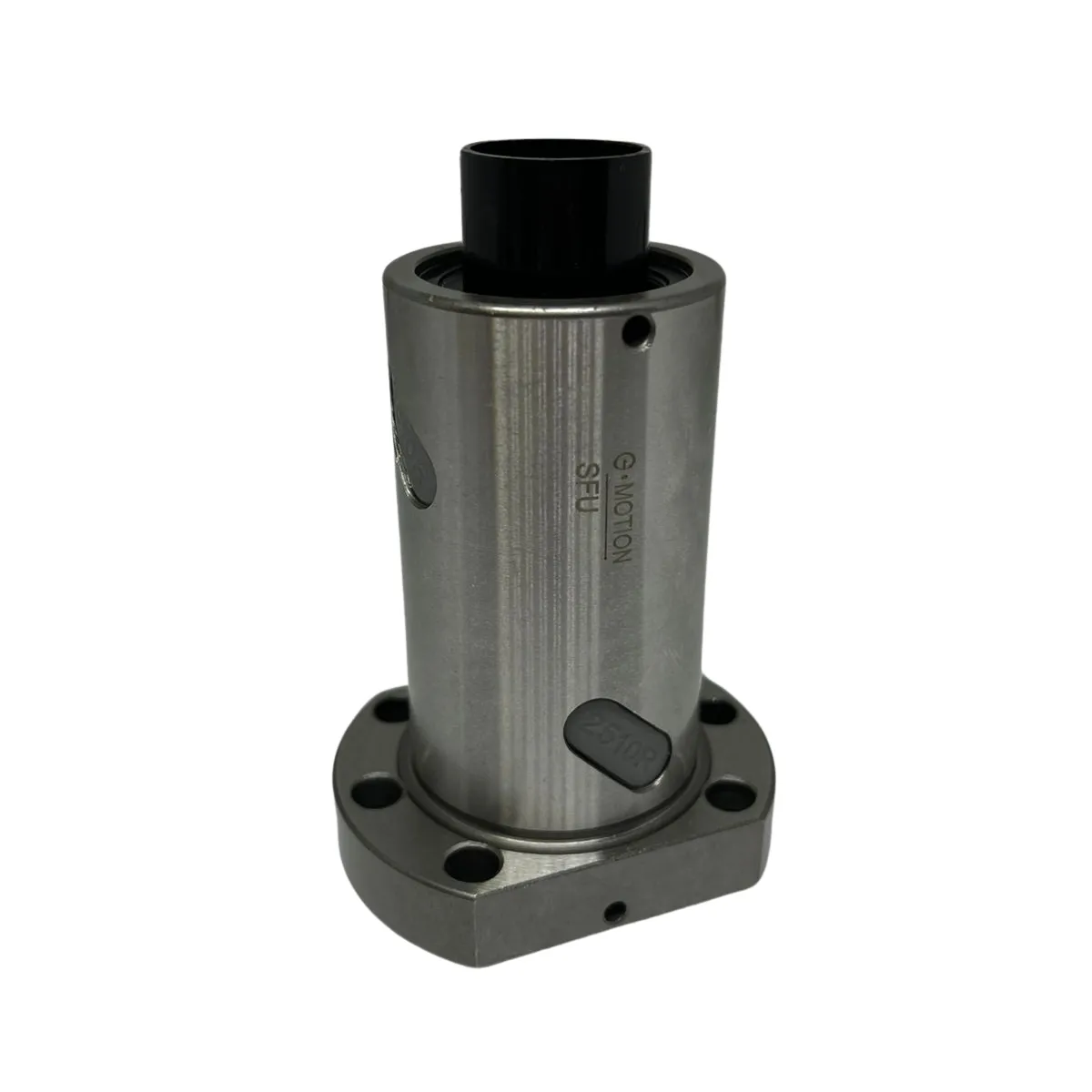

O componente é fornecido com um tubo central de polímero utilizado para proteger as esferas durante o transporte e a instalação.

Esse tubo não deve ser removido separadamente antes da montagem da castanha no fuso, pois sua retirada incorreta pode provocar a queda das esferas e comprometer o mecanismo interno.

Durante a instalação, a castanha deve ser transferida cuidadosamente do tubo de proteção para o fuso, mantendo as esferas dentro dos circuitos de recirculação.

Após a montagem, recomenda-se movimentar a castanha ao longo da extensão do fuso, nos dois sentidos, verificando a suavidade do deslocamento e a integridade do funcionamento.

A correta instalação, associada ao alinhamento dos suportes e à lubrificação adequada, contribui para preservar a precisão e a confiabilidade do conjunto.

Por que escolher a Castanha para Fuso de Esferas C-SFU G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes desenvolvidos para atender aplicações que exigem precisão, resistência mecânica e eficiência de transmissão.

A Castanha de Fuso de Esferas C-SFU combina construção flangeada, sistema de recirculação de esferas, baixa folga axial e elevada capacidade de carga, oferecendo uma alternativa para fabricantes de máquinas, integradores de automação e equipes de manutenção industrial.

Sua disponibilidade em diferentes diâmetros e passos facilita a seleção conforme as características de cada equipamento, permitindo desenvolver sistemas de transmissão linear adequados às exigências dos processos produtivos.

Utilizada em conjunto com os fusos de esferas SFU compatíveis, a castanha forma um mecanismo de movimentação capaz de transformar rotação em deslocamento linear com suavidade e controle.

Conheça a Castanha para Fuso de Esferas C-SFU G-Motion e encontre a configuração ideal para aumentar a precisão, a eficiência e a confiabilidade dos sistemas de movimentação linear da sua máquina CNC Router ou equipamento industrial.
