Linha DSG - Suporte para Castanha de Fuso de Esferas

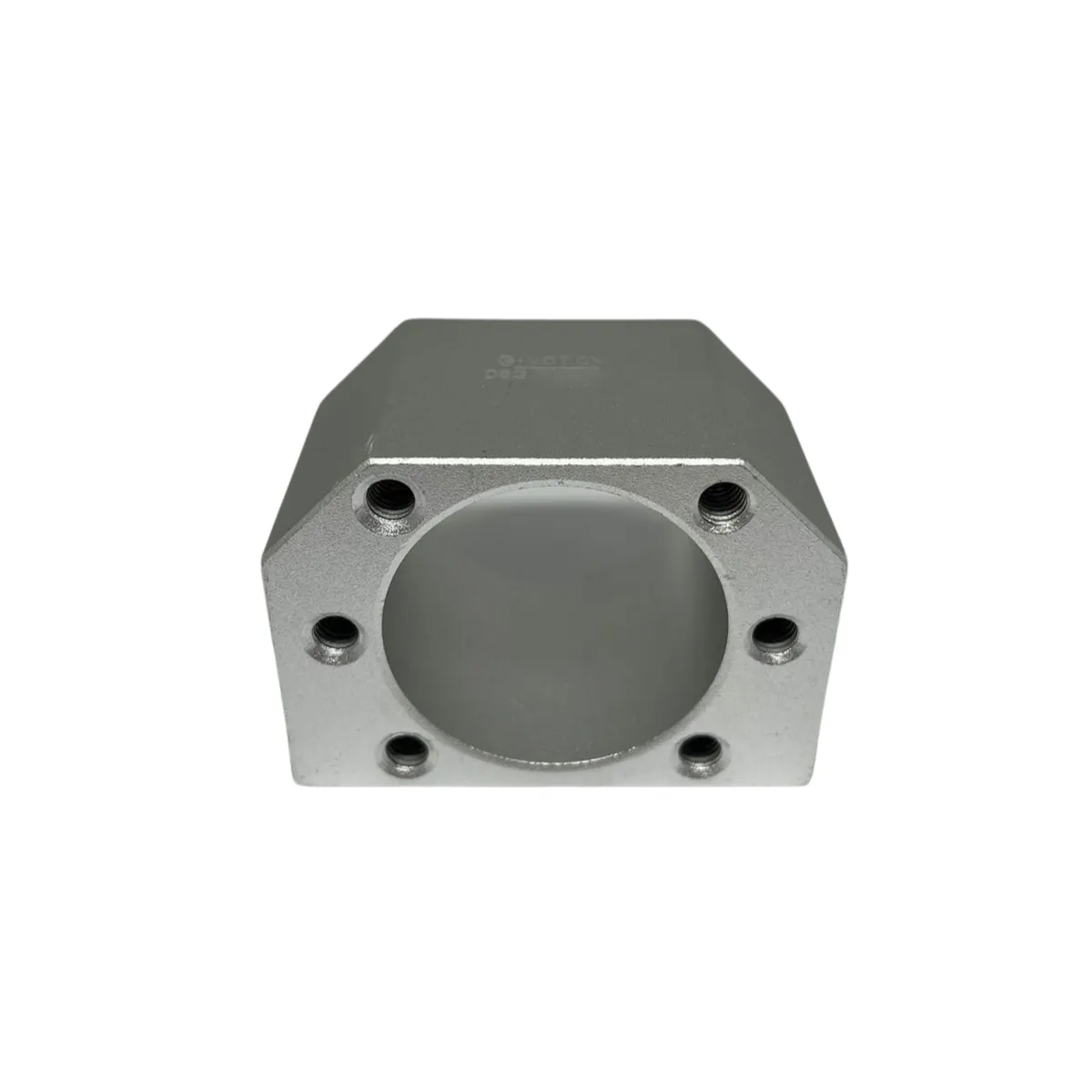

Suporte para Castanha de Fuso de Esferas DSG G-Motion – Fixação e Estabilidade para Movimentação Linear

O Suporte para Castanha de Fuso de Esferas DSG da G-Motion é um componente mecânico desenvolvido para proporcionar fixação e integração de castanhas em sistemas industriais de movimentação linear. Sua construção em formato de bloco, com alojamento central e pontos de fixação, permite conectar a castanha do fuso à estrutura móvel de máquinas CNC Router, equipamentos automatizados e sistemas industriais de posicionamento.

Utilizado em conjuntos de transmissão por fusos de esferas, o Suporte DSG desempenha uma função importante na montagem mecânica, permitindo que o movimento produzido pela castanha seja transmitido ao elemento móvel do equipamento.

Sua geometria foi desenvolvida para acomodar castanhas com dimensões específicas, oferecendo diferentes configurações de montagem conforme o diâmetro nominal e o passo do fuso utilizado.

Disponível em sete modelos, o Suporte DSG atende configurações de fusos de esferas com diâmetros nominais de 12 a 50 mm, proporcionando alternativas para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Fixação da Castanha em Sistemas de Fuso de Esferas

Os fusos de esferas são componentes utilizados para converter movimentos rotativos em deslocamentos lineares, permitindo movimentar mesas, ferramentas e dispositivos em diferentes equipamentos industriais.

Nesse sistema, a castanha trabalha em conjunto com o fuso por meio de um mecanismo de recirculação de esferas, transmitindo os esforços necessários ao deslocamento linear.

Para integrar esse movimento à estrutura da máquina, é necessário realizar a fixação mecânica adequada da castanha ao componente que será movimentado.

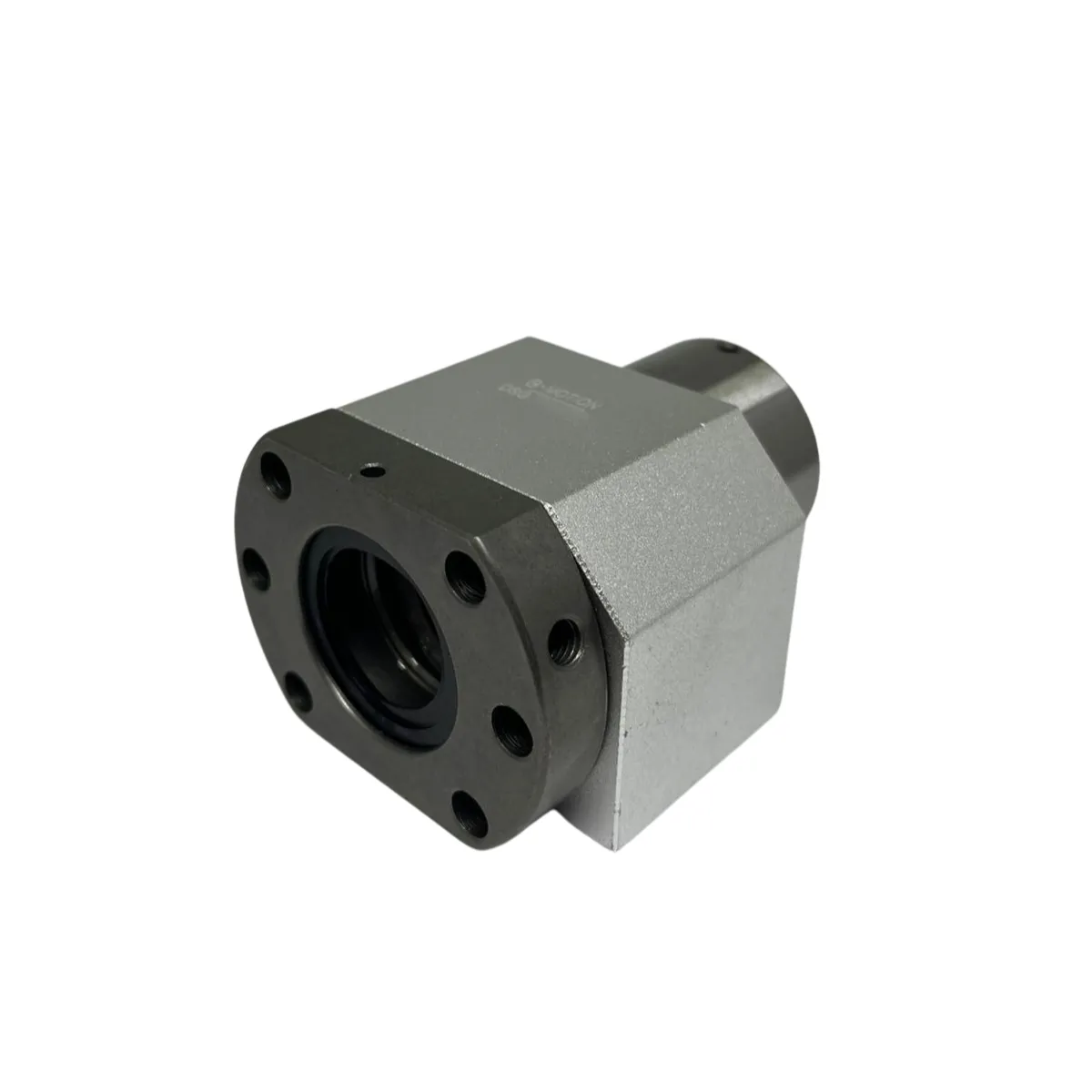

O Suporte DSG G-Motion desempenha essa função, oferecendo uma interface de montagem entre a castanha flangeada e a estrutura móvel do equipamento.

Sua construção permite acomodar a castanha em um alojamento dimensionado para o conjunto correspondente, possibilitando realizar a fixação por meio de parafusos.

Quando corretamente selecionado e instalado, o suporte contribui para manter a posição da castanha e transmitir os esforços envolvidos no movimento, favorecendo a estabilidade do sistema de transmissão.

Construção com Alojamento para Castanha Flangeada

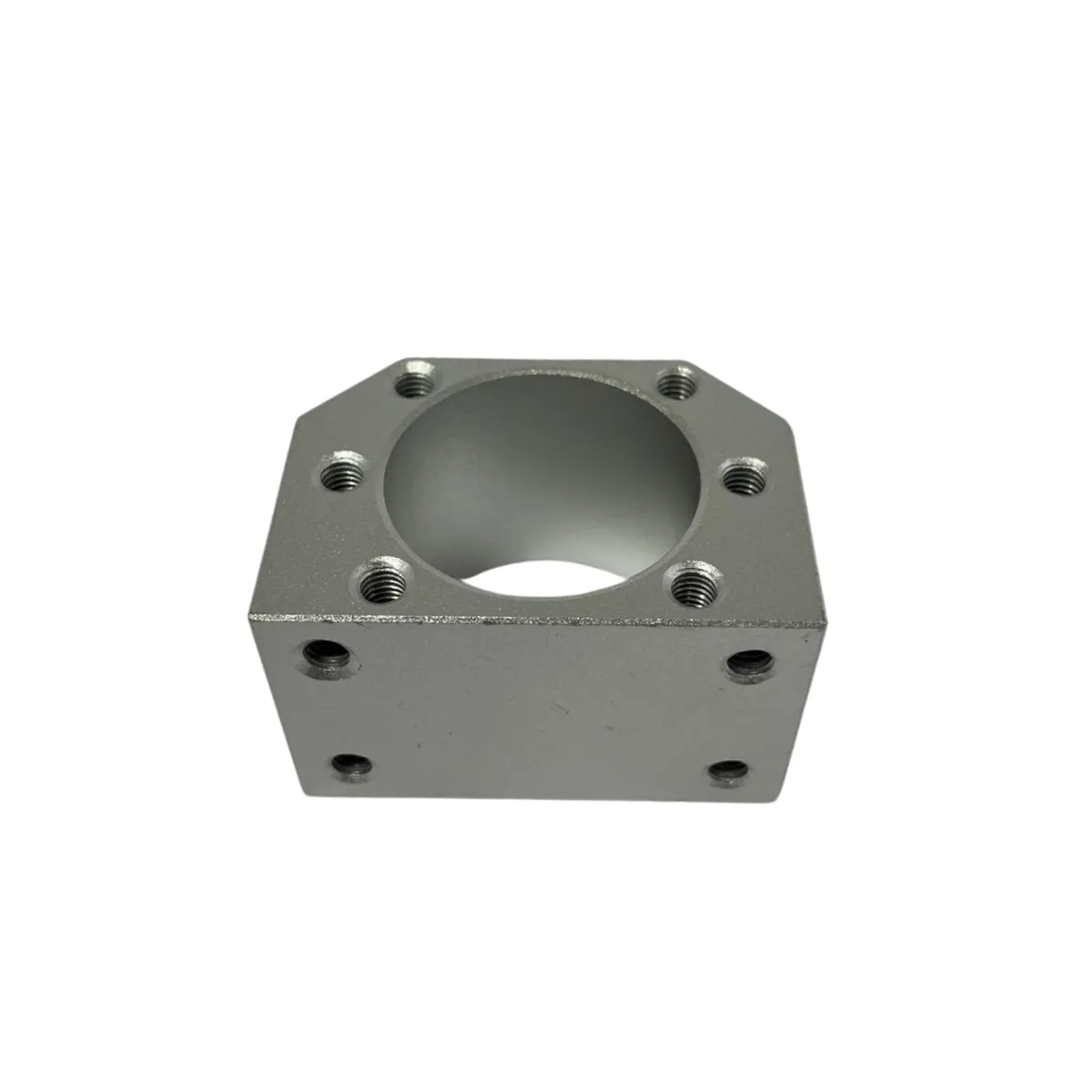

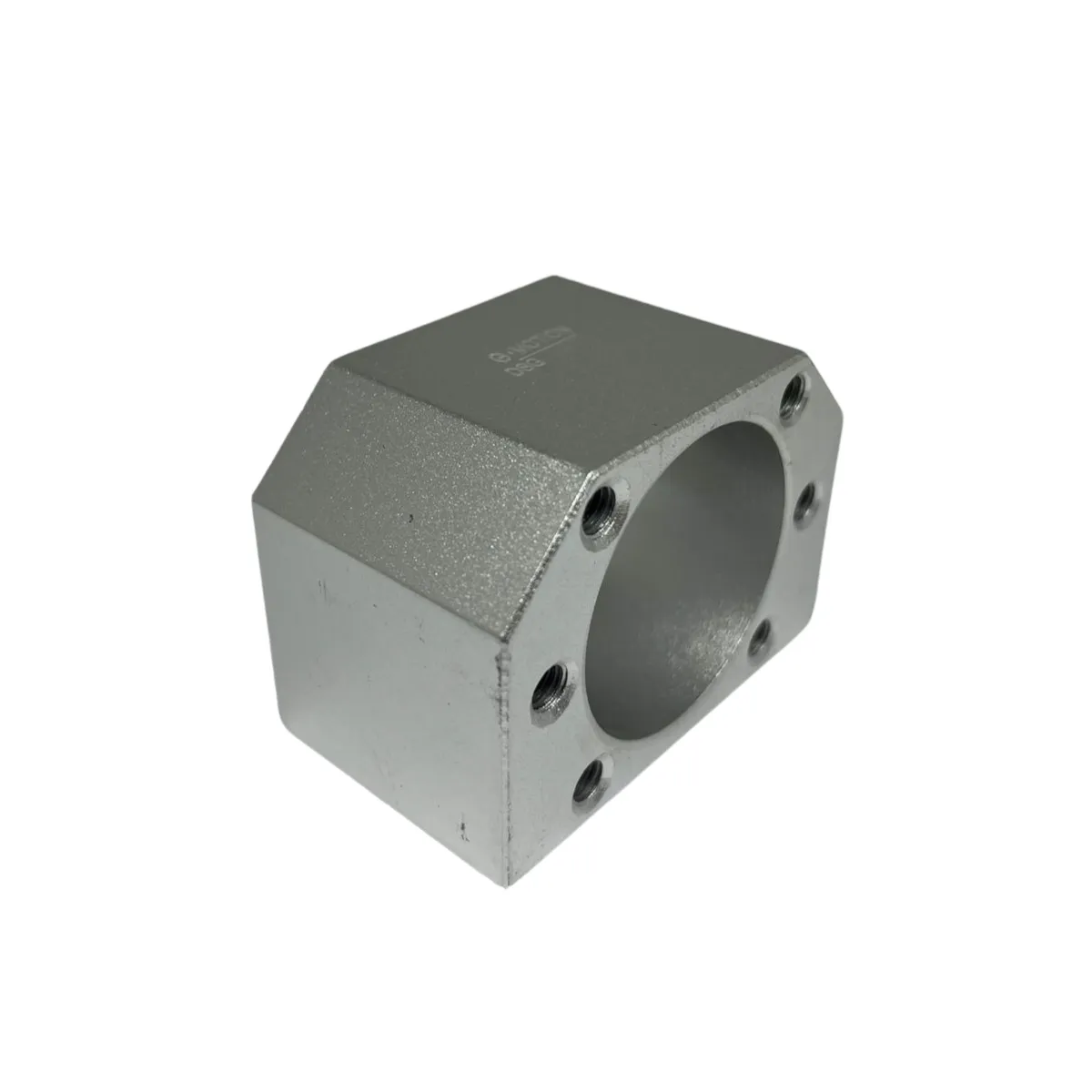

Uma das principais características do Suporte DSG é sua construção em formato de bloco com abertura central, desenvolvida para receber castanhas de fusos de esferas com dimensões compatíveis.

O componente possui pontos de fixação que permitem realizar sua instalação na estrutura móvel da máquina, respeitando as características geométricas de cada projeto.

A linha apresenta diferentes medidas de largura, altura, comprimento e diâmetro de alojamento, possibilitando selecionar o suporte conforme as dimensões da castanha utilizada.

Os modelos contemplam larguras externas de 50 a 116 mm, alturas de 30 a 85 mm e comprimentos entre 36 e 60 mm, de acordo com a configuração selecionada.

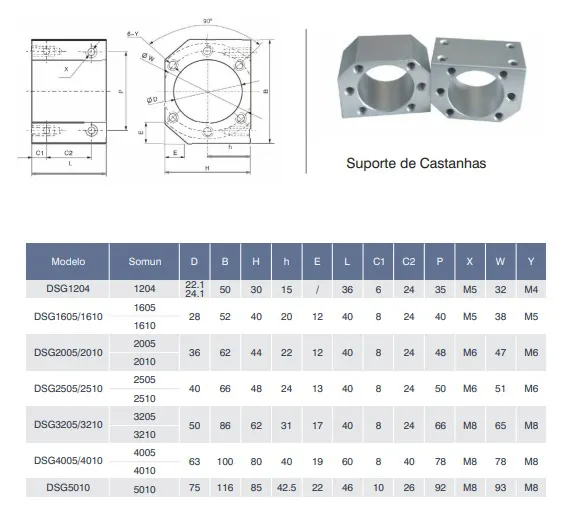

As opções de roscas de montagem variam conforme o tamanho do suporte, incluindo medidas métricas M4, M5, M6 e M8 nos pontos identificados na tabela dimensional.

Essa variedade favorece a integração do componente em conjuntos mecânicos de diferentes dimensões, especialmente em equipamentos que exigem precisão na montagem dos sistemas de transmissão.

Diferentes Modelos para Cada Configuração de Fuso

A linha de Suportes DSG G-Motion contempla os modelos DSG1204, DSG1605/1610, DSG2005/2010, DSG2505/2510, DSG3205/3210, DSG4005/4010 e DSG5010.

Cada modelo possui características dimensionais específicas, desenvolvidas para atender determinadas configurações de castanhas de fusos de esferas.

A identificação dos modelos está relacionada às dimensões nominais do conjunto. Por exemplo, o suporte DSG1605/1610 contempla configurações correspondentes aos fusos de 16 mm com passos de 5 e 10 mm.

Da mesma forma, o DSG2505/2510 apresenta dimensões de montagem compatíveis com as configurações indicadas de 25 mm.

Essa padronização facilita a identificação do suporte durante a especificação e a montagem dos equipamentos.

Entretanto, a escolha do modelo não deve considerar apenas o diâmetro e o passo do fuso. É fundamental verificar as dimensões externas da castanha, a geometria da flange e os pontos de fixação para garantir a compatibilidade mecânica.

A seleção correta contribui para evitar interferências dimensionais, desalinhamentos e dificuldades durante a montagem do sistema de transmissão.

Importância do Suporte na Estabilidade da Movimentação Linear

Em sistemas de transmissão por fuso de esferas, a estabilidade mecânica depende da integração adequada entre os componentes responsáveis pelo acionamento, apoio e deslocamento.

A castanha recebe os esforços transmitidos pelo fuso e os transfere para o elemento móvel da máquina.

O Suporte DSG atua como interface mecânica nessa transmissão, permitindo realizar a conexão entre a castanha e a estrutura que será movimentada.

Uma fixação inadequada pode provocar deslocamentos relativos, vibrações e esforços indesejados nos componentes de transmissão.

Por esse motivo, a seleção de um suporte com dimensões compatíveis e instalação correta é importante para preservar as condições de funcionamento do conjunto.

A rigidez da estrutura, o alinhamento dos componentes, a distribuição das cargas e o aperto adequado dos elementos de fixação devem ser considerados durante o desenvolvimento do projeto.

Quando esses fatores são corretamente avaliados, o suporte contribui para a estabilidade do sistema e para a transmissão controlada dos esforços mecânicos.

Aplicações em Máquinas CNC Router e Automação Industrial

O Suporte para Castanha de Fuso de Esferas DSG G-Motion pode ser utilizado em equipamentos que empregam mecanismos de transmissão rotativa para produzir deslocamentos lineares.

Entre suas possíveis aplicações estão máquinas CNC Router, centros de usinagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento, dispositivos automatizados e máquinas industriais especiais.

Nas máquinas CNC Router, o suporte permite conectar a castanha do fuso ao conjunto responsável pela movimentação dos eixos, integrando o sistema de transmissão à estrutura móvel do equipamento.

Durante o funcionamento, o movimento rotativo do fuso é convertido em deslocamento linear pela castanha, que transmite o esforço à estrutura por meio de sua fixação mecânica.

Em equipamentos de automação industrial, o Suporte DSG pode ser utilizado em mecanismos de avanço, sistemas de posicionamento, mesas móveis e dispositivos de montagem automatizada.

Sua variedade de tamanhos permite atender diferentes projetos que utilizam fusos de esferas, respeitando as características mecânicas e dimensionais exigidas pela aplicação.

Diferença Entre Suporte de Castanha e Mancal de Fuso

Embora sejam utilizados no mesmo sistema de transmissão, o Suporte DSG e os mancais para fusos de esferas desempenham funções distintas.

O Suporte DSG é utilizado para fixar a castanha à estrutura móvel, permitindo que os esforços provenientes do sistema de fuso de esferas sejam transmitidos ao mecanismo de deslocamento linear.

Já os mancais de apoio, como os modelos BK e BF, são utilizados nas extremidades do fuso para sustentar o eixo rotativo.

Na configuração convencional, o Mancal BK atua como apoio fixo, enquanto o BF desempenha a função de apoio flutuante.

Dessa forma, cada componente possui uma função específica no conjunto mecânico.

O correto dimensionamento e a integração entre o fuso, a castanha, o suporte e os mancais são fundamentais para obter estabilidade e funcionamento adequado do sistema de movimentação.

Montagem e Alinhamento do Suporte DSG

A instalação correta do Suporte DSG é uma etapa importante para o funcionamento dos sistemas de transmissão por fuso de esferas.

Durante a montagem, é necessário verificar as dimensões do alojamento, o posicionamento da castanha e a correspondência dos pontos de fixação.

O suporte deve ser instalado em uma superfície adequada, respeitando o alinhamento do eixo do fuso e as características da estrutura móvel.

Uma montagem desalinhada pode provocar esforços adicionais sobre a castanha, aumentando a resistência ao movimento e favorecendo o desgaste prematuro dos componentes.

Também é importante garantir que os parafusos utilizados sejam compatíveis com as roscas especificadas e que o aperto seja realizado conforme os requisitos do projeto.

Após a instalação, recomenda-se verificar a movimentação do conjunto ao longo do curso, observando possíveis interferências e alterações na suavidade dos deslocamentos.

Esses cuidados contribuem para preservar as condições de funcionamento e a confiabilidade do sistema de movimentação linear.

Integração com Fusos de Esferas e Castanhas G-Motion

A G-Motion disponibiliza componentes para sistemas de movimentação linear, incluindo fusos de esferas, castanhas, mancais de apoio e suportes de fixação.

O Suporte DSG complementa esse conjunto, oferecendo uma interface mecânica para instalação das castanhas compatíveis.

A utilização de componentes corretamente dimensionados facilita o desenvolvimento de sistemas de transmissão destinados a aplicações industriais de diferentes portes.

Para fabricantes de máquinas, a seleção adequada dos suportes contribui para a organização do projeto mecânico e para a integração dos elementos de movimentação.

Para integradores de automação, a disponibilidade de diferentes modelos permite selecionar a solução conforme as características dos equipamentos.

Nas atividades de manutenção industrial, a identificação correta do suporte também facilita a avaliação da compatibilidade dimensional durante a substituição de componentes.

Por que escolher o Suporte para Castanha DSG G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes que atendem diferentes necessidades de transmissão, posicionamento e integração mecânica.

O Suporte para Castanha de Fuso de Esferas DSG complementa esse portfólio, oferecendo uma solução para fixação de castanhas flangeadas em máquinas CNC e equipamentos automatizados.

Sua construção com alojamento central, diferentes dimensões de montagem e opções de fixação permite integrar o componente a projetos que utilizam fusos de esferas compatíveis.

A disponibilidade de sete modelos facilita a seleção conforme as características dimensionais do conjunto, contribuindo para a correta montagem dos sistemas de transmissão.

Para fabricantes de máquinas, integradores de automação e profissionais de manutenção, o suporte representa um componente importante para conectar a transmissão mecânica aos elementos móveis do equipamento.

Conheça a linha de Suportes para Castanha DSG G-Motion e encontre a configuração ideal para proporcionar fixação, estabilidade e integração aos sistemas de movimentação linear da sua máquina CNC ou equipamento industrial.
