Linha BF - Mancal para Fuso de Esferas

Mancal BF para Fuso de Esferas G-Motion – Suporte e Estabilidade para Máquinas CNC

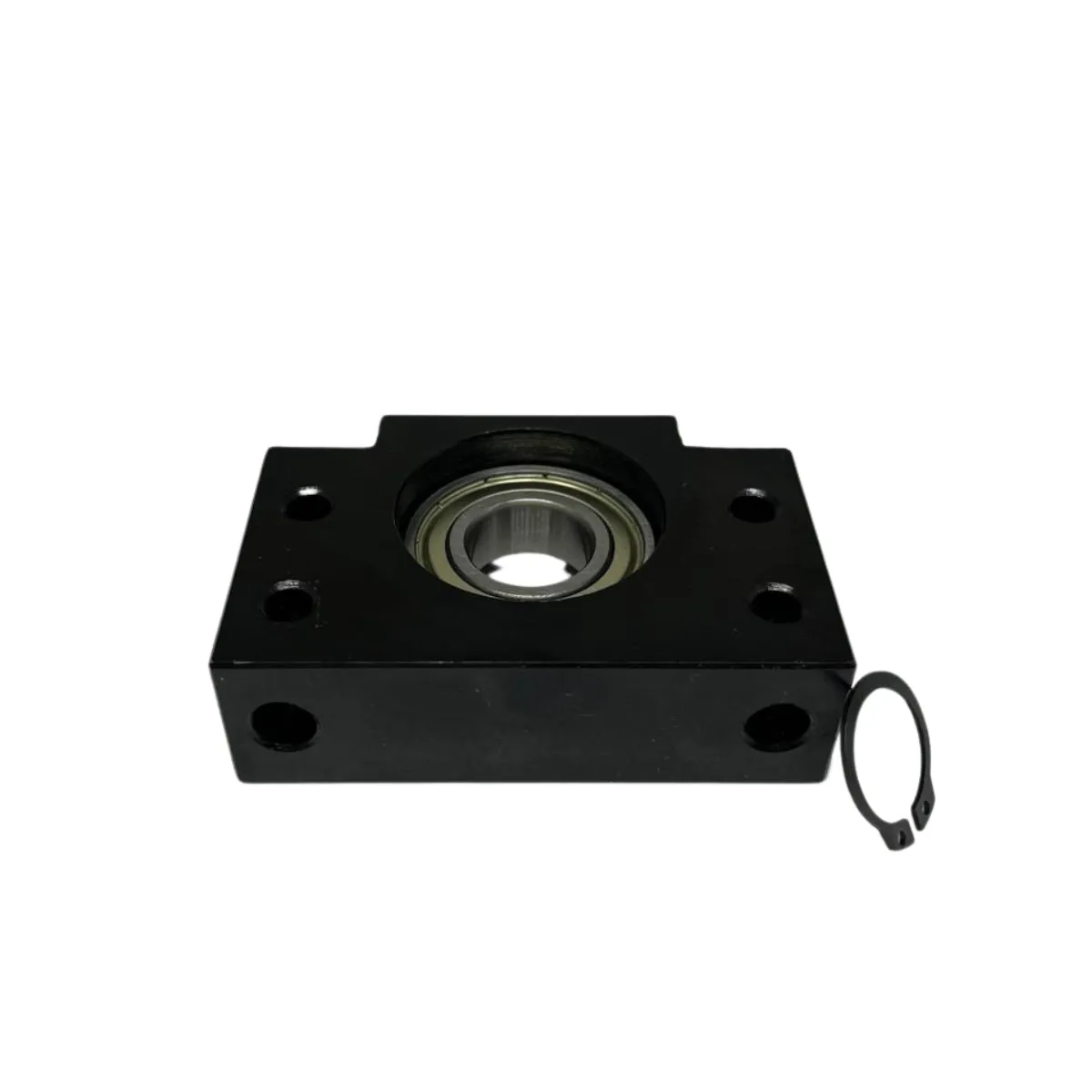

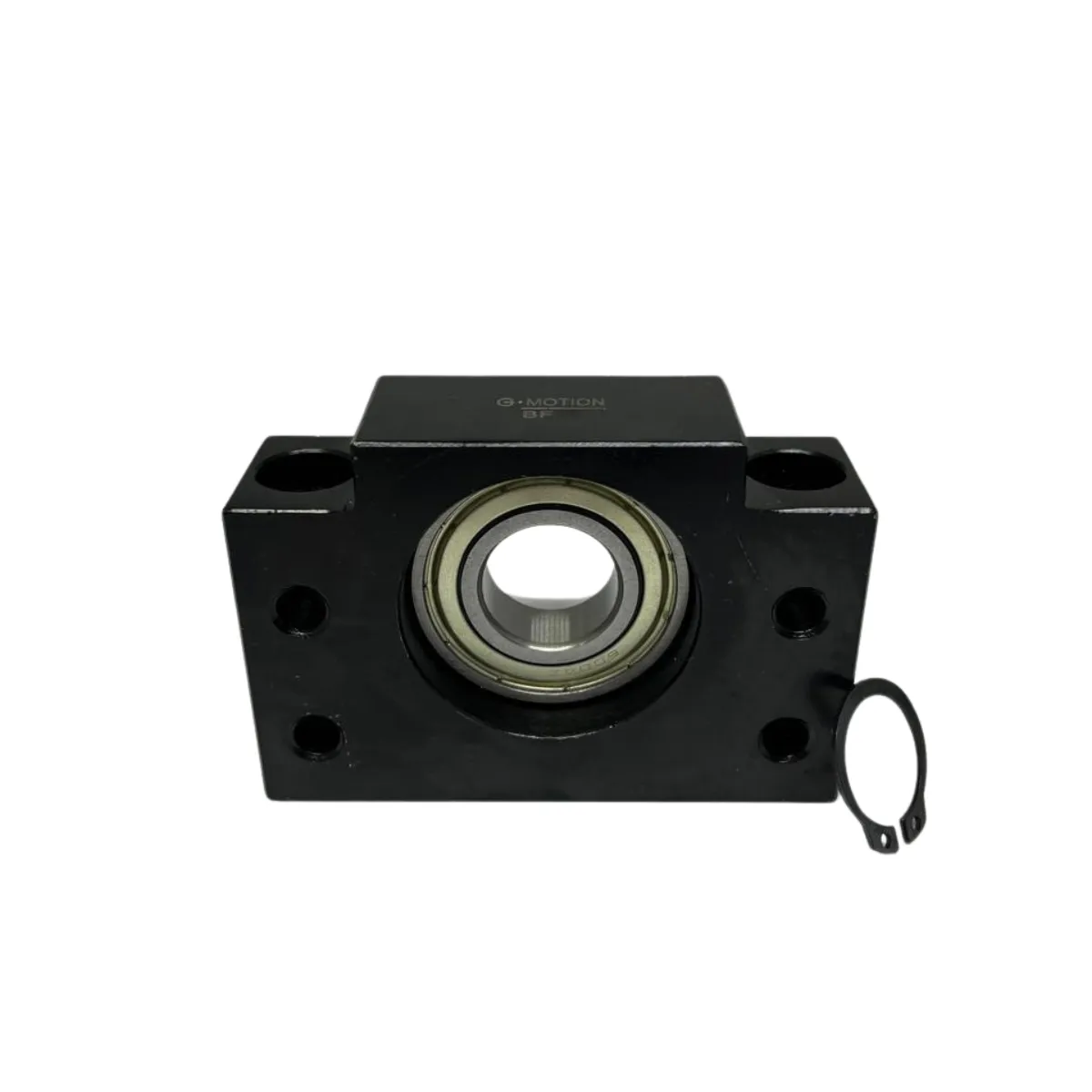

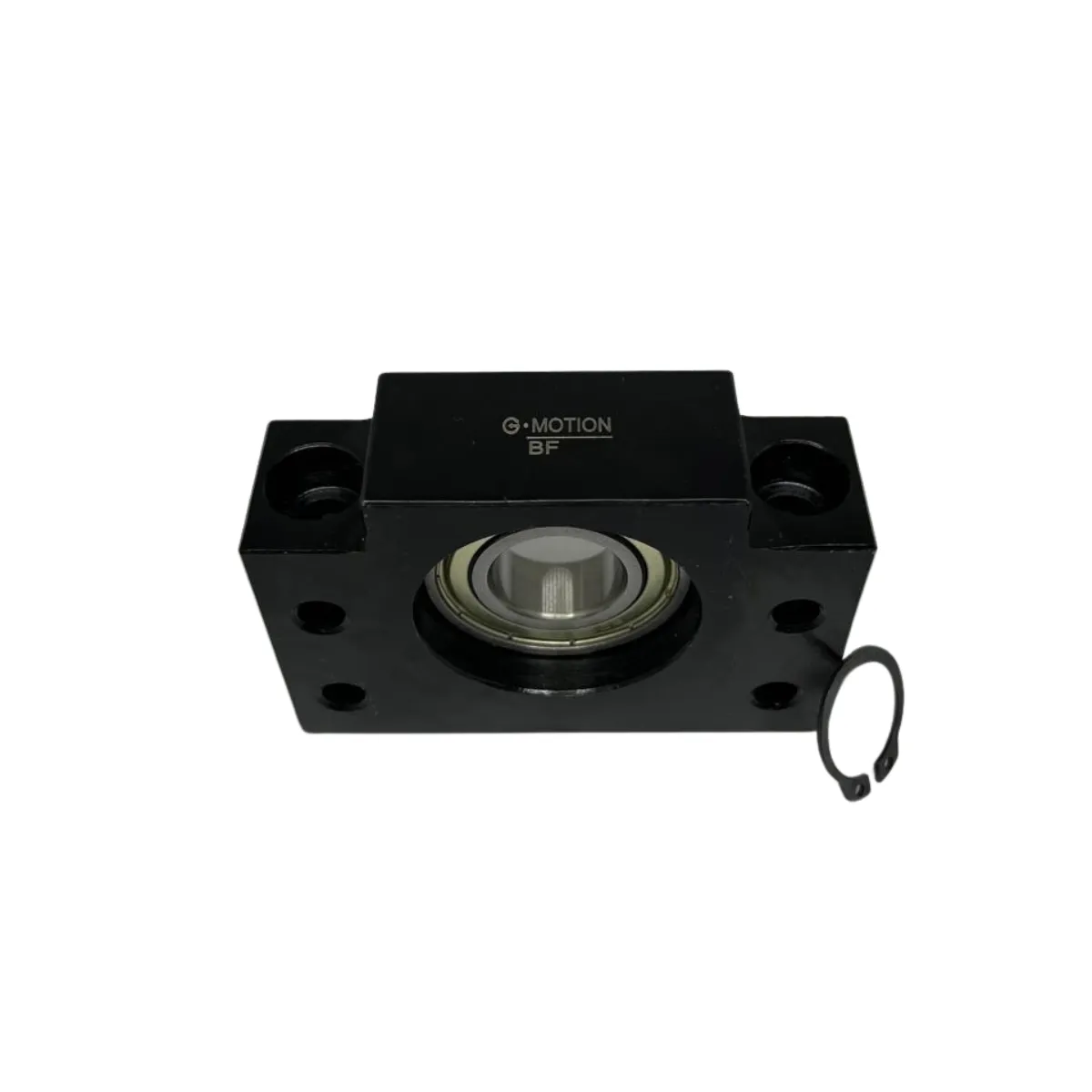

O Mancal BF para Fuso de Esferas da G-Motion é um componente mecânico desenvolvido para oferecer suporte à extremidade de fusos utilizados em sistemas de movimentação linear. Sua construção em formato de bloco, com alojamento para rolamento e furos de fixação, permite a integração em máquinas CNC Router, equipamentos automatizados e sistemas industriais de posicionamento.

Utilizado na montagem de conjuntos de transmissão por fuso de esferas, o Mancal BF contribui para sustentar o eixo rotativo e manter as condições adequadas de alinhamento entre os componentes do sistema.

A linha contempla nove modelos, desde o BF10 até o BF40, com diferentes dimensões de montagem e diâmetros internos, permitindo selecionar a configuração conforme as características da extremidade usinada do fuso e da estrutura mecânica do equipamento.

Sua utilização é especialmente relevante em projetos que exigem montagem adequada dos componentes de transmissão, estabilidade mecânica e funcionamento confiável dos sistemas de movimentação linear.

Suporte para Fusos de Esferas em Sistemas de Movimentação Linear

Os fusos de esferas são componentes utilizados para transformar movimentos rotativos em deslocamentos lineares, permitindo o posicionamento de cargas, ferramentas e dispositivos em diferentes equipamentos industriais.

Para que esse sistema funcione corretamente, o fuso precisa ser sustentado por elementos de apoio compatíveis com suas características mecânicas.

O Mancal BF integra esse conjunto, oferecendo um ponto de suporte para a extremidade do eixo por meio de um alojamento com rolamento.

Na configuração convencional de montagem BK/BF, o mancal BF atua como apoio do lado flutuante, enquanto o mancal BK é responsável pela fixação axial do fuso no lado de acionamento.

Essa disposição permite distribuir as funções de apoio entre as extremidades do conjunto, favorecendo o funcionamento do sistema rotativo.

A seleção correta dos mancais deve considerar as dimensões das extremidades usinadas, a posição dos apoios, os esforços mecânicos envolvidos e as recomendações de montagem do projeto.

Construção com Base de Fixação para Montagem Industrial

Uma das principais características do Mancal BF é sua construção em formato de bloco, com base preparada para fixação à estrutura da máquina.

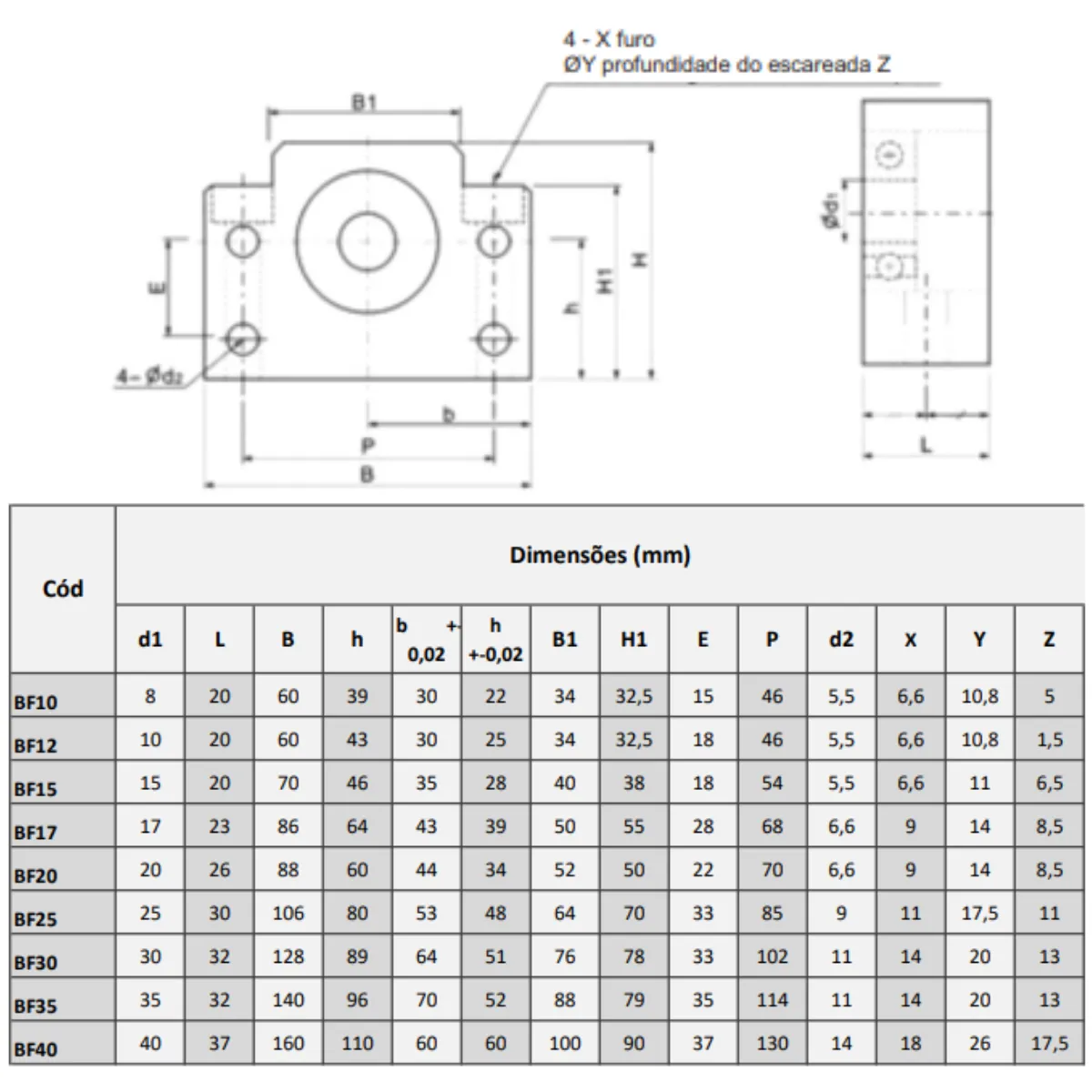

O componente possui quatro furos de montagem, conforme apresentado nos desenhos dimensionais do catálogo técnico G-Motion.

Essa configuração permite instalar o suporte em bases e estruturas mecânicas, respeitando os requisitos de posicionamento e alinhamento do conjunto.

A linha apresenta modelos com larguras externas entre 60 e 160 mm, alturas entre 39 e 110 mm e espessuras entre 20 e 37 mm.

Essas variações dimensionais possibilitam selecionar o componente conforme o espaço disponível e as características construtivas do equipamento.

Durante a instalação, é importante garantir que as superfícies de apoio estejam adequadamente preparadas e que o posicionamento do mancal corresponda ao eixo geométrico do fuso.

A montagem incorreta pode provocar desalinhamentos, esforços adicionais sobre os componentes e alterações no funcionamento do sistema de transmissão.

Diferentes Modelos para Cada Projeto

A linha de Mancais BF G-Motion contempla os modelos BF10, BF12, BF15, BF17, BF20, BF25, BF30, BF35 e BF40.

Cada modelo apresenta características dimensionais específicas, incluindo o diâmetro interno do alojamento, a largura, a altura, a espessura e as distâncias entre os furos de fixação.

Os diâmetros internos apresentados no catálogo variam de 8 a 40 mm, permitindo atender diferentes configurações de extremidades usinadas de fusos de esferas.

É importante observar que o número do modelo não representa necessariamente o diâmetro interno do suporte. O BF10, por exemplo, possui dimensão interna d1 de 8 mm, enquanto o BF12 apresenta d1 de 10 mm.

Por esse motivo, a seleção deve ser realizada com base nas dimensões efetivas da extremidade do fuso, e não somente na identificação comercial do produto.

O dimensionamento deve considerar também a altura do centro do eixo, as dimensões de fixação e a compatibilidade com os demais componentes do conjunto.

Aplicações em Máquinas CNC Router e Automação Industrial

O Mancal BF para Fuso de Esferas G-Motion pode ser utilizado em diferentes equipamentos que empregam sistemas de transmissão rotativa para produzir deslocamentos lineares.

Entre suas possíveis aplicações estão máquinas CNC Router, centros de usinagem, máquinas de corte, equipamentos de gravação, mesas de posicionamento e máquinas industriais especiais.

Nas máquinas CNC Router, o mancal integra o sistema mecânico de suporte do fuso de esferas, contribuindo para o posicionamento e a sustentação do eixo responsável pelo movimento dos componentes móveis.

Em sistemas de automação industrial, pode ser utilizado em mecanismos de avanço linear, dispositivos de montagem, mesas móveis e equipamentos de posicionamento.

Sua construção com base de fixação permite a integração em diferentes estruturas mecânicas, desde que sejam respeitadas as dimensões de montagem e as características dos elementos de transmissão.

A escolha do modelo adequado deve considerar a geometria da máquina, o comprimento do fuso, a posição dos apoios e as condições de funcionamento do conjunto.

Importância do Alinhamento e da Instalação Correta

A instalação dos mancais de suporte é uma etapa importante na montagem de sistemas de movimentação linear por fusos de esferas.

O alinhamento entre as extremidades do fuso, os mancais e os demais componentes de transmissão influencia diretamente as condições de funcionamento do conjunto.

Quando os apoios são instalados de maneira inadequada, podem surgir esforços adicionais, aumento da resistência à rotação e desgaste prematuro de componentes.

Por esse motivo, é importante realizar a montagem sobre superfícies adequadas, verificar o posicionamento dos suportes e seguir as tolerâncias dimensionais exigidas pelo projeto.

A utilização de componentes compatíveis contribui para manter as condições mecânicas previstas durante o desenvolvimento do equipamento.

Em aplicações que exigem precisão de posicionamento, a montagem correta deve ser considerada em conjunto com a seleção do fuso, da castanha, dos acoplamentos e dos demais elementos de movimentação linear.

Versatilidade para Fabricantes de Máquinas e Integradores

O Mancal BF oferece diferentes possibilidades de integração em projetos industriais graças à sua variedade de tamanhos e dimensões de montagem.

Sua utilização permite desenvolver sistemas de apoio para fusos de esferas em máquinas de diferentes portes, considerando as necessidades mecânicas de cada aplicação.

Para fabricantes de máquinas, a seleção adequada dos componentes de suporte contribui para a padronização de projetos e para a montagem dos sistemas de transmissão.

Para integradores de automação, a disponibilidade de diferentes modelos facilita a especificação dos elementos mecânicos necessários ao desenvolvimento de equipamentos automatizados.

Nas atividades de manutenção industrial, a identificação correta do mancal também é importante para garantir a compatibilidade dimensional durante a substituição de componentes.

A verificação das medidas do eixo, dos pontos de fixação e do alojamento deve fazer parte do processo de seleção.

Por que escolher o Mancal BF G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando fusos de esferas, castanhas, mancais e acessórios para diferentes aplicações mecânicas.

O Mancal BF para Fuso de Esferas complementa esse portfólio, oferecendo uma solução de apoio com dimensões padronizadas e diferentes configurações para integração em máquinas e equipamentos.

Sua construção com alojamento para rolamento e base de fixação permite compor conjuntos de transmissão linear, respeitando as características dimensionais e os requisitos de montagem de cada projeto.

A disponibilidade dos modelos BF10 a BF40 proporciona alternativas para diferentes dimensões de extremidades usinadas, contribuindo para a seleção adequada dos componentes.

Utilizado em conjunto com o apoio fixo correspondente, o Mancal BF integra sistemas de transmissão por fuso de esferas destinados a aplicações que exigem movimentação controlada e confiabilidade mecânica.

Conheça a linha de Mancais BF G-Motion e encontre o suporte adequado para garantir uma montagem precisa, estável e confiável dos sistemas de fuso de esferas da sua máquina CNC ou equipamento industrial.
