Linha SK - Suporte para Eixo Linear em Alumínio

Suporte para Eixo Linear SK G-Motion – Fixação e Estabilidade para Máquinas CNC e Automação Industrial

O Suporte para Eixo Linear em Alumínio SK da G-Motion é um componente mecânico desenvolvido para proporcionar fixação, sustentação e posicionamento de eixos cilíndricos utilizados em sistemas de movimentação linear. Sua construção compacta, fabricada em alumínio, oferece resistência mecânica, excelente acabamento superficial e facilidade de integração em máquinas CNC, impressoras 3D, equipamentos automatizados e sistemas industriais de posicionamento.

Integrante da Série SK, o suporte possui um alojamento circular para instalação do eixo linear, sistema de aperto mecânico e base com dois furos de fixação, permitindo sua montagem em estruturas compatíveis.

Sua função é manter o eixo na posição definida pelo projeto, contribuindo para a estabilidade do conjunto e para as condições adequadas de funcionamento dos rolamentos e demais componentes de movimentação linear.

Disponível em oito tamanhos, para eixos com diâmetros de 8 a 40 mm, o Suporte SK G-Motion apresenta diferentes dimensões de montagem, possibilitando selecionar o componente conforme as características mecânicas de cada aplicação.

Construção em Alumínio com Resistência Mecânica

Uma das principais características do Suporte para Eixo SK é sua fabricação em alumínio, material que oferece uma combinação favorável de resistência mecânica, baixo peso e facilidade de integração em estruturas industriais.

O alumínio permite desenvolver suportes compactos, reduzindo a massa do componente em comparação com determinadas alternativas metálicas de maior densidade.

Essa característica é especialmente interessante em projetos que necessitam de estruturas leves e componentes de montagem com dimensões reduzidas.

O catálogo técnico da G-Motion destaca a alta resistência, o excelente acabamento superficial e o baixo custo como vantagens da linha SK.

O acabamento contribui para a apresentação e a qualidade construtiva do componente, enquanto sua geometria permite realizar a instalação em bases e estruturas compatíveis.

A escolha do suporte deve considerar as condições de carregamento, os esforços transmitidos pelo eixo e as características da estrutura na qual será instalado.

Quando corretamente dimensionado e fixado, o Suporte SK contribui para a estabilidade mecânica e a confiabilidade do conjunto de movimentação linear.

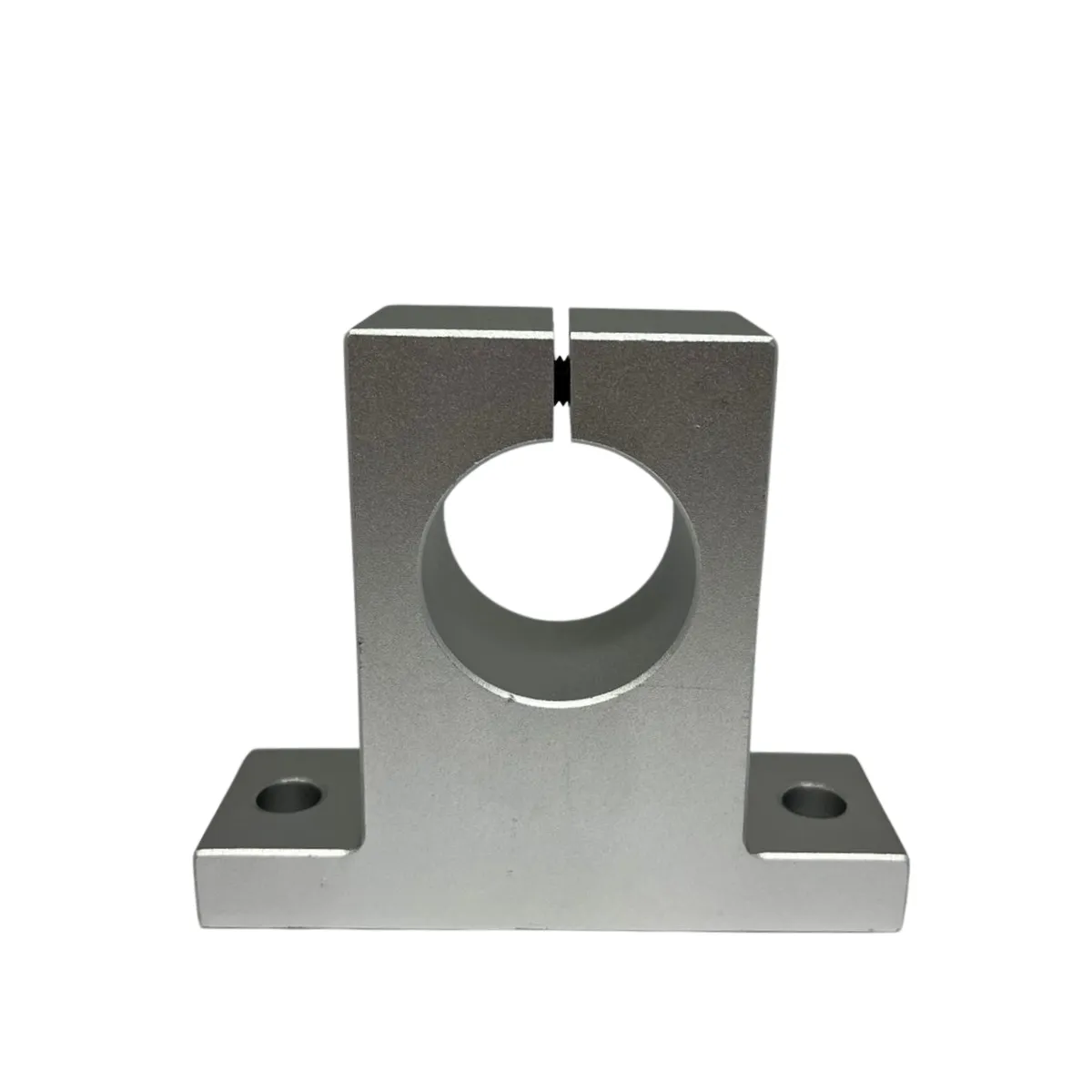

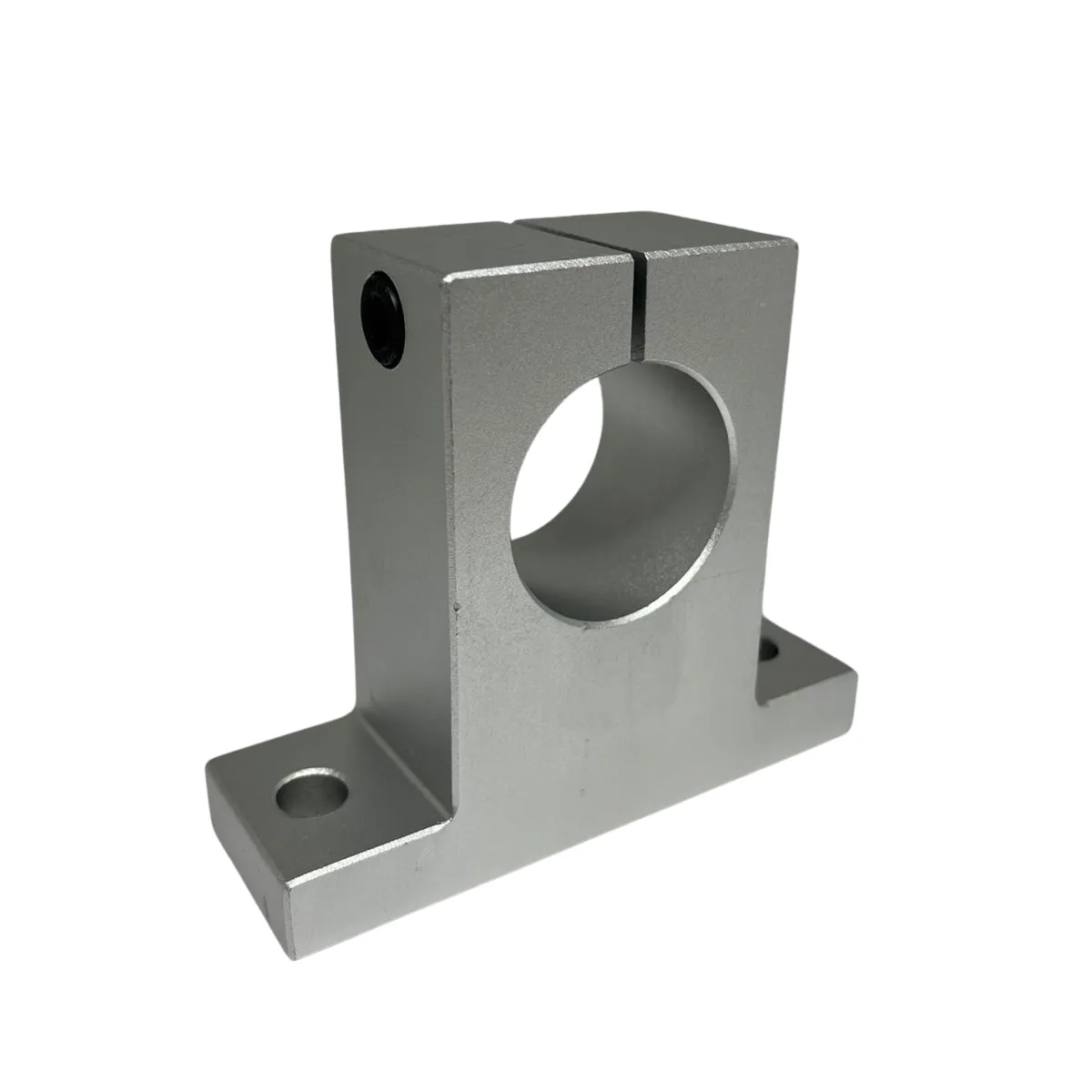

Sistema de Fixação para Eixos Cilíndricos

O Suporte para Eixo Linear SK G-Motion possui um alojamento circular dimensionado para receber eixos cilíndricos de diâmetro correspondente.

Sua construção apresenta uma abertura de aperto na região superior do alojamento, permitindo realizar o travamento mecânico do eixo.

Esse sistema facilita a instalação e o posicionamento do componente durante a montagem, possibilitando ajustar a posição do eixo antes de concluir a fixação.

A base do suporte possui dois furos de montagem, permitindo sua instalação por meio de parafusos em estruturas adequadamente preparadas.

Essa configuração proporciona uma interface de fixação entre o eixo linear e a estrutura da máquina, contribuindo para manter o posicionamento definido no projeto.

O suporte é um elemento fixo do sistema, diferentemente dos rolamentos lineares que realizam deslocamentos ao longo do eixo.

Por esse motivo, sua correta instalação é importante para preservar o alinhamento e as condições de funcionamento dos componentes móveis.

Diferentes Diâmetros para Cada Aplicação

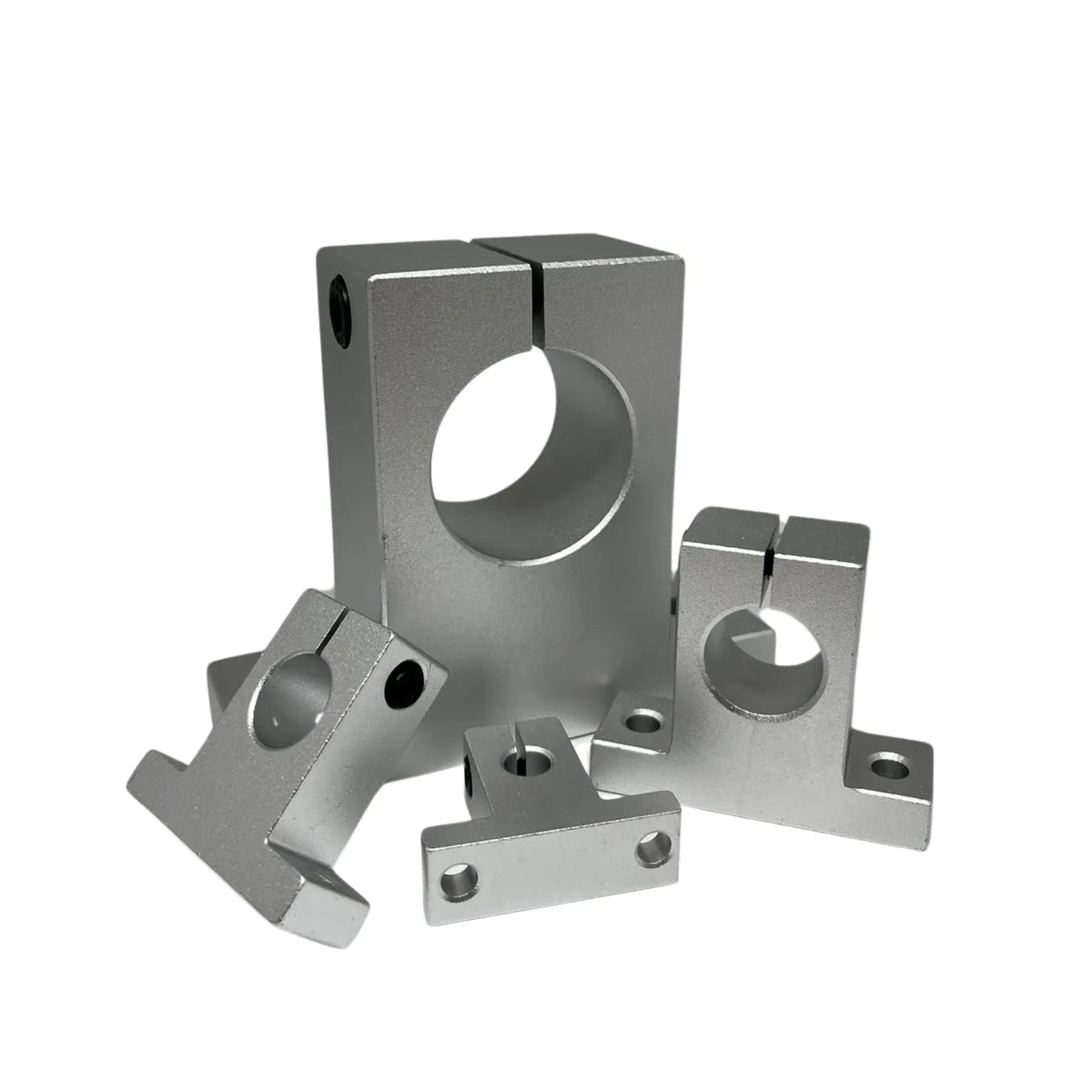

A linha de Suportes para Eixo Linear SK G-Motion contempla os modelos SK8, SK10, SK12, SK16, SK20, SK25, SK30 e SK40.

Essas variações permitem selecionar o suporte conforme o diâmetro nominal do eixo utilizado no equipamento.

Os modelos menores apresentam dimensões compactas, favorecendo sua utilização em mecanismos de movimentação com restrições de espaço.

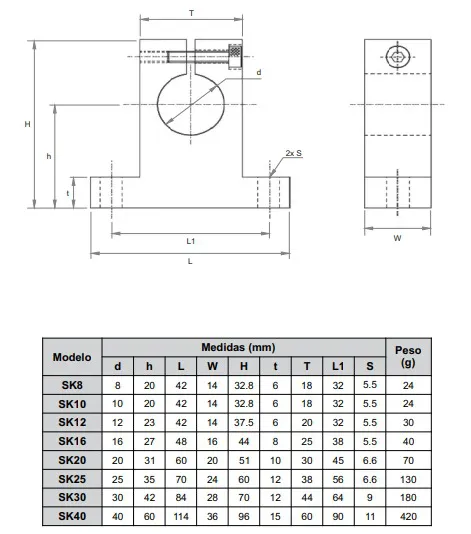

O SK8, por exemplo, é desenvolvido para eixos de 8 mm e possui comprimento total de base de 42 mm, largura de 14 mm e altura de 32,8 mm.

Já o SK40 apresenta alojamento para eixo de 40 mm, comprimento total de 114 mm, largura de 36 mm e altura de 96 mm.

Essa variedade dimensional permite atender diferentes configurações mecânicas, desde dispositivos compactos de automação até máquinas industriais que utilizam eixos de maior diâmetro.

A seleção correta deve considerar o diâmetro do eixo, a altura do centro de montagem, a distância entre os furos e o espaço disponível na estrutura.

Também é importante verificar o comprimento do eixo, a posição dos pontos de apoio e as características das cargas transmitidas ao conjunto.

Importância do Suporte SK na Estabilidade da Movimentação Linear

Em sistemas que utilizam eixos cilíndricos, a estabilidade depende da integração adequada entre os elementos de sustentação, os rolamentos e a estrutura da máquina.

O Suporte SK desempenha a função de fixar o eixo linear, estabelecendo um ponto de apoio e contribuindo para manter o posicionamento definido durante a montagem.

Essa função é importante porque desalinhamentos entre os componentes podem provocar esforços adicionais sobre os rolamentos, aumentar a resistência ao movimento e favorecer o desgaste prematuro.

A utilização de suportes corretamente dimensionados permite desenvolver conjuntos mecânicos que respeitem as condições de funcionamento previstas para o sistema.

Em aplicações com dois eixos paralelos, o alinhamento entre os suportes deve ser cuidadosamente verificado para evitar interferências no deslocamento dos elementos móveis.

A escolha do número de suportes e das posições de montagem deve considerar o comprimento do eixo, as cargas aplicadas e a possibilidade de flexão durante a operação.

Quando necessário, o projeto também deve avaliar alternativas de sustentação intermediária ou contínua para atender aos requisitos de rigidez.

O suporte adequado, associado à montagem correta dos componentes, contribui para a estabilidade e a confiabilidade dos sistemas de movimentação linear.

Aplicações em Máquinas CNC Router

O Suporte SK para Eixo Linear CNC pode ser utilizado em equipamentos que empregam eixos cilíndricos para orientar o deslocamento de componentes móveis.

Em máquinas CNC Router, os suportes podem integrar mecanismos auxiliares de movimentação, mesas de posicionamento e dispositivos que utilizam rolamentos lineares.

Sua função é estabelecer pontos de fixação para os eixos, permitindo que os rolamentos compatíveis realizem os deslocamentos previstos pelo projeto.

A construção em alumínio e a disponibilidade de diferentes tamanhos facilitam a integração em máquinas com configurações dimensionais variadas.

Durante a instalação, é importante verificar o alinhamento dos suportes, a posição dos eixos e as condições de carregamento.

Essa avaliação é especialmente relevante em equipamentos que realizam operações de corte, gravação e usinagem, nos quais a estabilidade mecânica influencia a qualidade do processo.

O componente deve ser utilizado dentro das condições de dimensionamento do sistema completo de movimentação.

Aplicações em Impressoras 3D

O Suporte para Eixo Linear SK também pode ser utilizado em impressoras 3D que empregam eixos cilíndricos nos mecanismos de deslocamento.

Nesses equipamentos, os suportes podem ser instalados nas extremidades dos eixos responsáveis pela orientação de mesas, cabeçotes e outros componentes móveis.

Sua construção compacta favorece a integração em estruturas de pequenas dimensões, enquanto o sistema de travamento permite realizar a fixação do eixo na posição adequada.

Os modelos com diâmetros menores, como SK8, SK10 e SK12, podem ser utilizados em projetos compatíveis com essas dimensões.

A seleção deve considerar a geometria da impressora, o comprimento dos eixos, a massa dos componentes móveis e a distribuição dos esforços mecânicos.

O posicionamento correto dos suportes contribui para manter o alinhamento dos eixos, favorecendo o funcionamento adequado dos rolamentos lineares durante os deslocamentos.

A compatibilidade entre os componentes é fundamental para evitar interferências e preservar a estabilidade do movimento.

Aplicações em Automação Industrial

Além das máquinas CNC e impressoras 3D, o Suporte para Eixo SK G-Motion pode integrar diferentes sistemas de automação industrial.

Entre suas possíveis aplicações estão dispositivos automatizados de montagem, mesas de posicionamento, máquinas de corte, equipamentos de inspeção, sistemas de transporte linear e máquinas industriais especiais.

Em projetos de automação, o componente pode ser utilizado para sustentar e fixar eixos responsáveis pela orientação de mecanismos móveis.

Sua geometria permite realizar a instalação em estruturas mecânicas compatíveis, facilitando a organização dos elementos de movimentação.

A disponibilidade de modelos para eixos de 8 a 40 mm amplia as possibilidades de seleção conforme as características de cada equipamento.

Em sistemas que utilizam rolamentos lineares das séries LM ou SC, o Suporte SK pode compor a estrutura de sustentação dos eixos, desde que exista compatibilidade dimensional e mecânica entre os componentes.

Essa integração permite desenvolver mecanismos de deslocamento com diferentes dimensões e configurações construtivas.

Diferença Entre o Suporte SK e os Rolamentos Lineares

Embora integrem sistemas de movimentação linear, o Suporte SK e os rolamentos lineares possuem funções diferentes.

O Suporte SK é utilizado para fixar e posicionar o eixo cilíndrico em relação à estrutura da máquina, mantendo sua posição durante a operação.

Já os rolamentos lineares, como os modelos LM-UU e os Pillow Blocks SC, permitem o deslocamento de componentes móveis ao longo do eixo.

Dessa forma, o suporte não substitui o rolamento linear e não realiza o movimento de deslocamento.

Sua função é oferecer uma interface de sustentação e fixação para o elemento de guia.

A utilização conjunta desses componentes depende das características de cada projeto, incluindo dimensões, cargas, condições de alinhamento e requisitos de movimentação.

O correto entendimento da função de cada peça facilita a seleção dos componentes e contribui para evitar problemas de montagem.

Cuidados na Instalação do Suporte para Eixo SK

A instalação adequada do Suporte SK é importante para preservar o posicionamento e a estabilidade dos eixos lineares.

Durante a montagem, é necessário verificar a compatibilidade entre o diâmetro do eixo e o alojamento do suporte.

A base deve ser instalada em uma superfície adequada, respeitando as dimensões dos furos e as características estruturais do equipamento.

Após posicionar o eixo, o sistema de aperto deve ser ajustado para garantir sua retenção mecânica, sem provocar deformações indevidas nos componentes.

Em conjuntos com mais de um suporte, é importante verificar o alinhamento entre os pontos de fixação, especialmente quando os eixos são utilizados em sistemas com rolamentos lineares.

O catálogo técnico da G-Motion também recomenda cuidados durante o manuseio e a instalação, evitando choques e quedas que possam comprometer a integridade do produto.

A manutenção deve considerar inspeções periódicas nas condições de fixação, no alinhamento dos eixos e na integridade dos componentes.

Esses cuidados contribuem para manter a estabilidade mecânica e reduzir o risco de problemas associados à montagem inadequada.

Por que escolher o Suporte para Eixo SK G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes destinados à sustentação, orientação e deslocamento de mecanismos móveis.

O Suporte para Eixo Linear em Alumínio SK combina resistência mecânica, construção compacta, excelente acabamento superficial e facilidade de instalação, oferecendo uma solução para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua base com dois pontos de fixação permite realizar a montagem em estruturas compatíveis, enquanto o alojamento com aperto mecânico facilita a instalação dos eixos cilíndricos.

A disponibilidade de oito modelos, para diâmetros de 8 a 40 mm, permite selecionar o componente conforme as características dimensionais de cada projeto.

Além da versatilidade de aplicação, o catálogo destaca o baixo custo da linha, característica interessante para empresas que buscam soluções de fixação com equilíbrio entre desempenho mecânico e investimento.

Utilizado em conjunto com eixos e rolamentos lineares compatíveis, o Suporte SK contribui para a construção de sistemas de movimentação estáveis e adequadamente alinhados.

Conheça a linha de Suportes para Eixo SK G-Motion e encontre a configuração ideal para proporcionar fixação segura, estabilidade e integração eficiente aos sistemas de movimentação linear da sua máquina CNC ou equipamento industrial.
