Linha SHF - Suporte para Eixo Linear com Flange

Suporte para Eixo Linear SHF G-Motion – Fixação Flangeada e Estabilidade para Máquinas CNC e Automação Industrial

O Suporte para Eixo Linear SHF da G-Motion é um componente mecânico desenvolvido para proporcionar fixação, sustentação e posicionamento de eixos cilíndricos utilizados em sistemas de movimentação linear. Sua construção flangeada, fabricada em alumínio, oferece resistência mecânica, excelente acabamento superficial e facilidade de integração em máquinas CNC, impressoras 3D, equipamentos automatizados e sistemas industriais de posicionamento.

Integrante da Série SHF, o suporte possui um alojamento circular com sistema de aperto mecânico e uma flange com dois pontos de fixação, permitindo sua instalação em estruturas compatíveis com as dimensões do componente.

Sua principal função é manter o eixo linear firmemente posicionado em relação à estrutura da máquina, contribuindo para o alinhamento e as condições adequadas de funcionamento dos rolamentos e demais componentes responsáveis pela movimentação.

Disponível em oito tamanhos, para eixos com diâmetros de 8 a 40 mm, o Suporte SHF G-Motion apresenta diferentes configurações dimensionais para atender projetos de movimentação linear que exigem fixação segura, estabilidade e integração mecânica.

Construção Flangeada para Fixação de Eixos Lineares

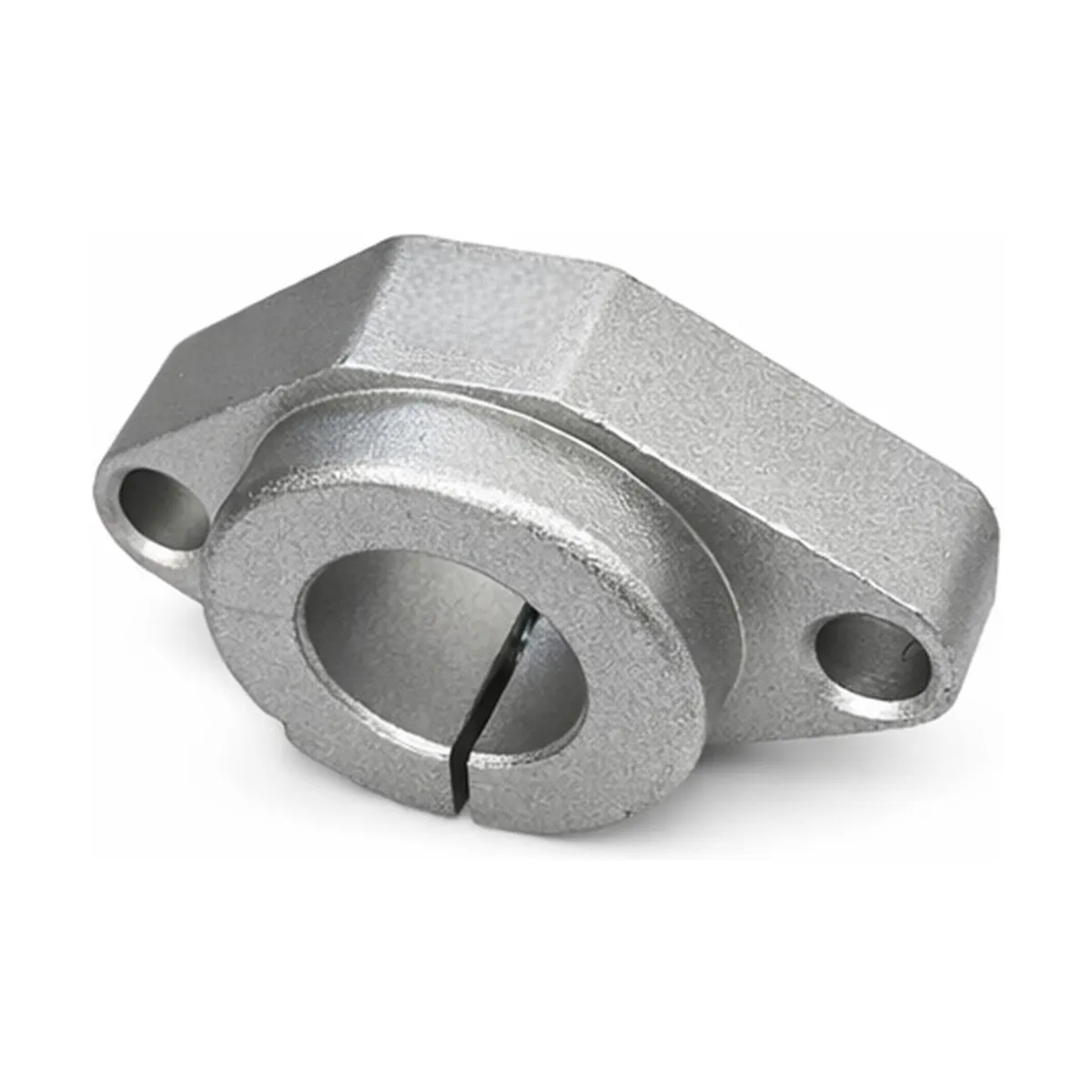

Uma das principais características do Suporte para Eixo SHF é sua construção com flange de fixação, desenvolvida para facilitar a montagem em estruturas mecânicas.

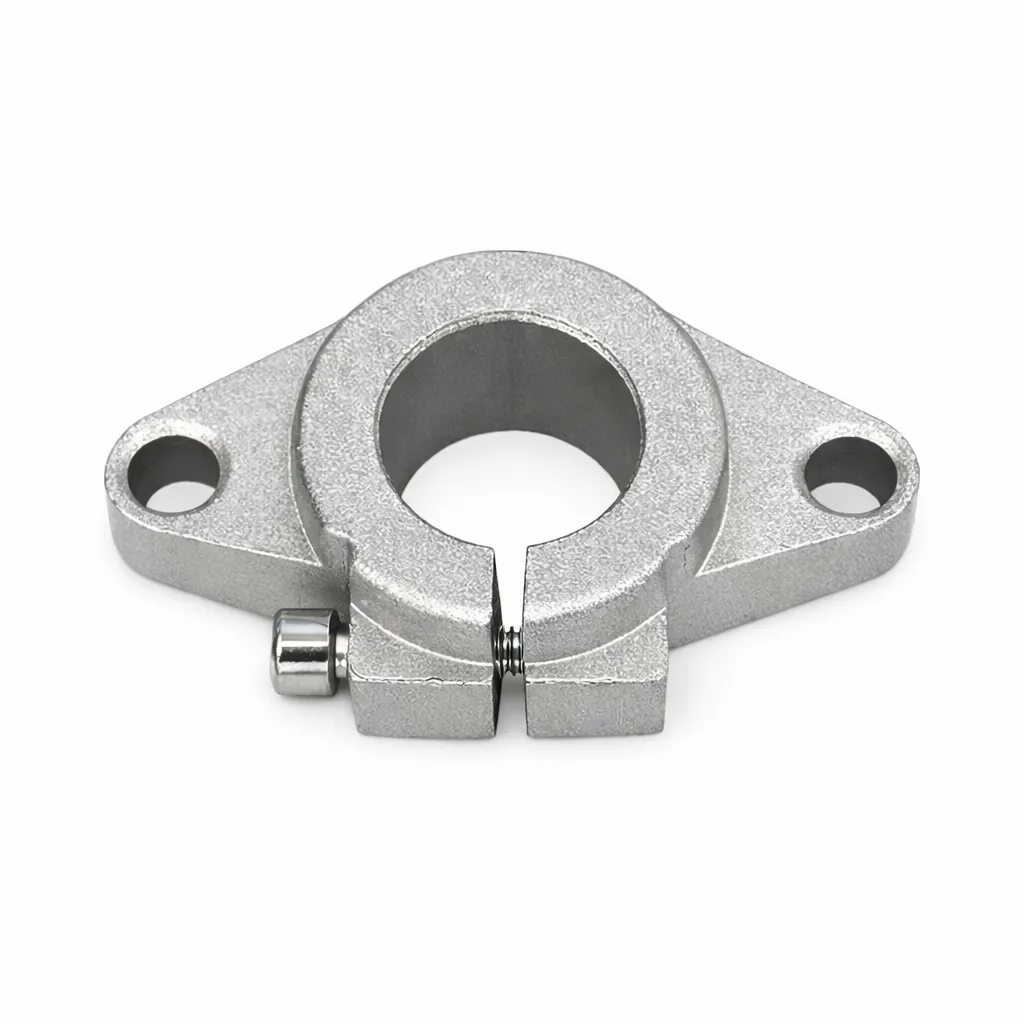

O componente possui dois furos posicionados nas extremidades da flange, permitindo realizar sua instalação por meio de parafusos compatíveis com o modelo selecionado.

Essa geometria oferece uma interface de montagem para a sustentação de eixos cilíndricos, especialmente em projetos que necessitam de pontos de fixação nas extremidades dos elementos de guia.

Diferentemente dos suportes verticais convencionais, o modelo SHF apresenta uma configuração flangeada compacta, permitindo sua integração em determinadas estruturas com restrições dimensionais.

A flange deve ser instalada sobre uma superfície adequadamente preparada, respeitando as dimensões de montagem e os requisitos de alinhamento do equipamento.

A escolha correta deve considerar o diâmetro do eixo, as características da estrutura de fixação e os esforços envolvidos durante a operação.

Quando corretamente selecionado e instalado, o Suporte SHF contribui para manter o posicionamento do eixo e preservar as condições de funcionamento do sistema de movimentação linear.

Construção em Alumínio com Resistência Mecânica

O Suporte para Eixo Linear SHF G-Motion é fabricado em alumínio, material que oferece uma combinação favorável de resistência mecânica, baixo peso e facilidade de integração em estruturas industriais.

Sua utilização permite desenvolver pontos de fixação compactos, sem acrescentar massa excessiva ao conjunto mecânico.

O catálogo técnico da G-Motion destaca a alta resistência, o excelente acabamento superficial e o baixo custo como vantagens da Série SHF.

Essas características tornam o componente uma alternativa para fabricantes de máquinas e integradores de automação que necessitam de soluções de fixação com equilíbrio entre características mecânicas e investimento.

A construção metálica oferece uma estrutura para sustentação de eixos lineares, desde que sejam respeitadas as condições de carga e montagem da aplicação.

A seleção do suporte deve considerar a distribuição dos esforços, as dimensões do eixo e a posição dos pontos de fixação.

Sistema de Travamento Mecânico do Eixo

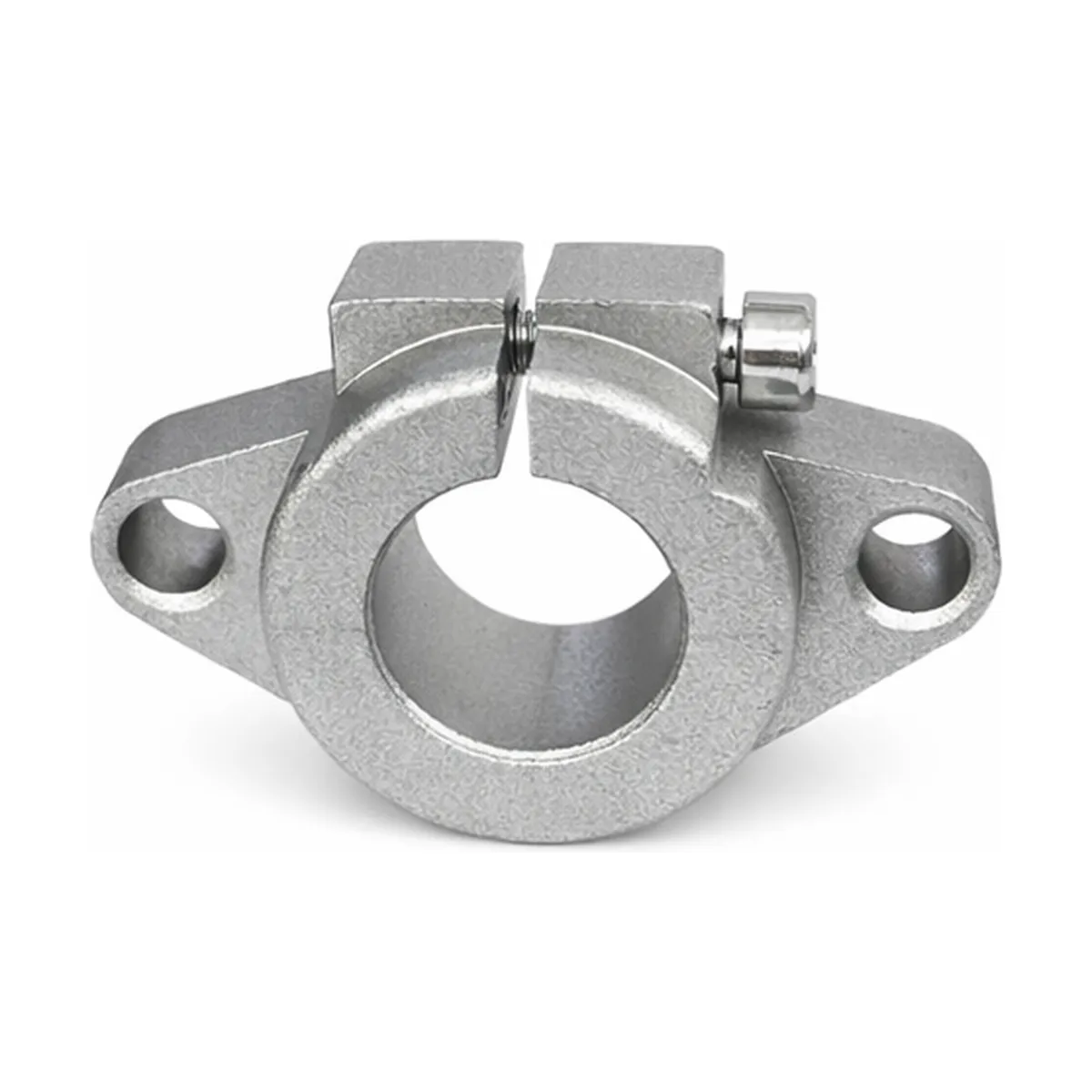

O Suporte SHF possui um alojamento circular desenvolvido para receber eixos lineares de diâmetro correspondente.

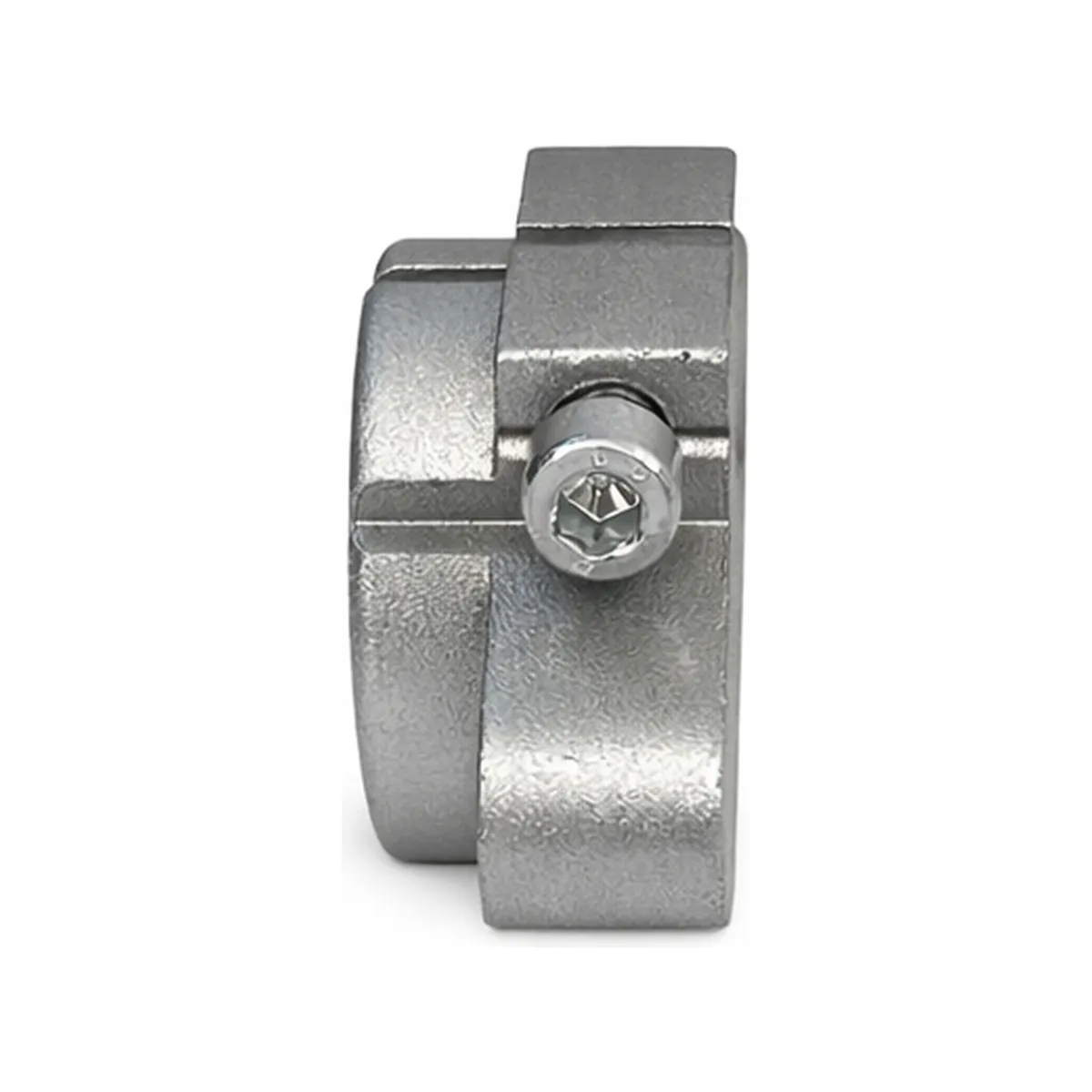

Sua construção apresenta uma abertura na região do alojamento, associada a um parafuso de aperto responsável pelo travamento mecânico do eixo.

Durante a montagem, o eixo é posicionado no alojamento e posteriormente fixado por meio do aperto do parafuso.

Esse mecanismo permite realizar o posicionamento do eixo antes de concluir a fixação, facilitando os ajustes necessários durante a instalação.

Conforme o tamanho selecionado, a linha utiliza parafusos de aperto M5, M6, M8 ou M10.

O sistema de travamento contribui para manter o eixo na posição definida pelo projeto, evitando deslocamentos indesejados quando utilizado dentro das condições de dimensionamento.

É importante observar que o Suporte SHF é um componente fixo do sistema. A movimentação linear ocorre por meio dos rolamentos e demais elementos móveis instalados sobre o eixo compatível.

Diferentes Diâmetros para Cada Aplicação

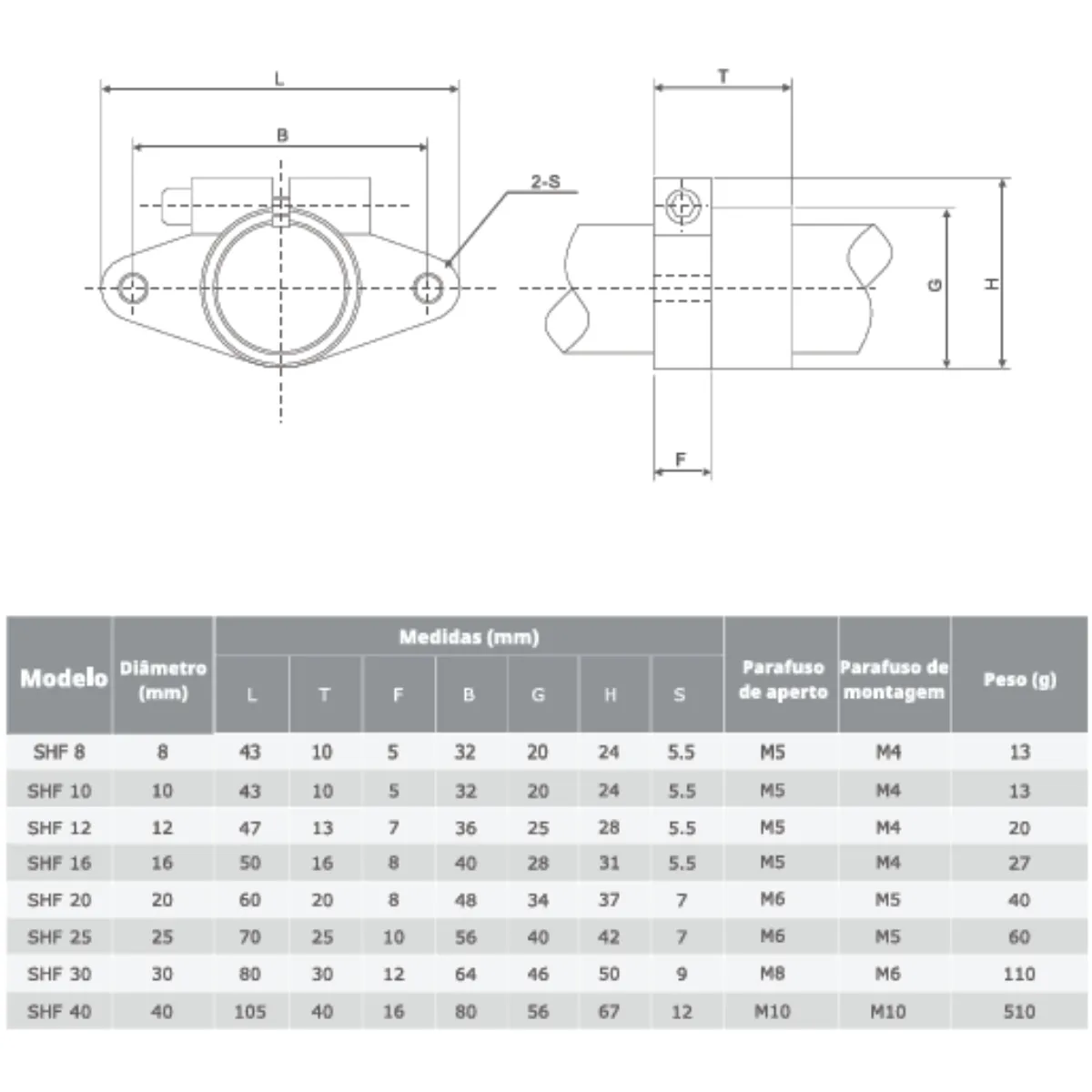

A linha de Suportes para Eixo Linear SHF G-Motion contempla os modelos SHF8, SHF10, SHF12, SHF16, SHF20, SHF25, SHF30 e SHF40.

Essas variações permitem selecionar o componente conforme o diâmetro nominal do eixo utilizado no equipamento.

Os modelos menores apresentam dimensões compactas, favorecendo a integração em mecanismos de movimentação de pequeno porte.

O SHF8, por exemplo, possui alojamento para eixo de 8 mm, comprimento total de 43 mm, espessura de 10 mm e altura de 24 mm.

Já o SHF40 apresenta alojamento para eixo de 40 mm, comprimento total de 105 mm, espessura de 40 mm e altura de 67 mm.

Essa variedade permite atender diferentes configurações mecânicas, desde dispositivos compactos de automação até equipamentos industriais que utilizam eixos de maior diâmetro.

A escolha correta deve considerar o tamanho do eixo, a distância entre os furos da flange, as dimensões externas do suporte e o espaço disponível para instalação.

Também é fundamental verificar as características da estrutura que receberá o componente, garantindo que os pontos de montagem sejam compatíveis com o projeto.

Importância da Fixação e do Alinhamento dos Eixos Lineares

Em sistemas de movimentação linear, o alinhamento dos eixos influencia diretamente o funcionamento dos rolamentos e a estabilidade dos componentes móveis.

O Suporte SHF desempenha a função de estabelecer um ponto de fixação para o eixo cilíndrico, contribuindo para manter sua posição durante a operação.

Quando os suportes são instalados de maneira inadequada, podem ocorrer desalinhamentos que provocam esforços adicionais sobre os rolamentos, aumento da resistência ao movimento e desgaste prematuro.

Por esse motivo, a montagem deve considerar a geometria da máquina, a posição dos pontos de apoio e o paralelismo entre os eixos.

Em sistemas com dois eixos lineares, é importante que os suportes sejam posicionados de maneira compatível com as dimensões e as tolerâncias do projeto.

O comprimento do eixo e a intensidade das cargas também devem ser avaliados para verificar a necessidade de apoios adicionais ou diferentes configurações de sustentação.

A utilização de suportes corretamente dimensionados contribui para preservar o alinhamento e favorecer a confiabilidade dos sistemas de movimentação linear.

Aplicações em Máquinas CNC Router

O Suporte SHF para Eixo Linear CNC pode ser utilizado em equipamentos que empregam eixos cilíndricos para orientar o deslocamento de componentes móveis.

Em máquinas CNC Router, os suportes podem integrar mecanismos auxiliares de movimentação, mesas de posicionamento e dispositivos que utilizam rolamentos lineares.

Sua construção flangeada permite realizar a fixação do eixo em estruturas compatíveis, oferecendo uma alternativa para projetos que necessitam de pontos de sustentação nas extremidades.

Durante a operação da máquina, os rolamentos lineares realizam o deslocamento ao longo dos eixos, enquanto os suportes permanecem fixados à estrutura.

O posicionamento adequado dos suportes contribui para preservar as condições de alinhamento necessárias ao funcionamento do sistema.

Em aplicações que envolvem processos de corte, gravação e usinagem, a rigidez e a estabilidade da estrutura devem ser consideradas durante o dimensionamento.

A escolha do Suporte SHF deve respeitar as características mecânicas do conjunto, incluindo dimensões, cargas aplicadas e condições de montagem.

Aplicações em Impressoras 3D

O Suporte para Eixo Linear SHF também pode ser utilizado em projetos de impressoras 3D que empregam eixos cilíndricos nos mecanismos de movimentação.

Nesses equipamentos, os suportes podem ser instalados para fixar os eixos responsáveis pela orientação de mesas, cabeçotes e outros componentes móveis.

Sua construção compacta em alumínio favorece a integração em estruturas de pequenas dimensões.

Os modelos SHF8, SHF10 e SHF12, por exemplo, podem ser considerados em projetos de impressão 3D que utilizam eixos com esses diâmetros.

O sistema de aperto permite realizar o travamento do eixo após o posicionamento, facilitando a montagem dos conjuntos mecânicos.

A seleção deve considerar as dimensões da impressora, o comprimento dos eixos, a massa dos componentes móveis e a distribuição dos esforços durante o funcionamento.

O correto alinhamento dos suportes contribui para preservar a estabilidade do movimento e evitar interferências nos deslocamentos dos rolamentos lineares.

Aplicações em Automação Industrial

Além das máquinas CNC e impressoras 3D, o Suporte para Eixo SHF G-Motion pode ser utilizado em diferentes equipamentos industriais que necessitam de fixação de eixos lineares.

Entre suas possíveis aplicações estão sistemas automatizados de montagem, mesas de posicionamento, máquinas de corte, equipamentos de inspeção, mecanismos de transporte e máquinas industriais especiais.

Em projetos de automação, o suporte pode ser utilizado para posicionar e sustentar eixos responsáveis pela orientação dos elementos móveis.

Sua construção flangeada permite integrar o componente em estruturas mecânicas compatíveis, facilitando a organização dos pontos de fixação.

A variedade de modelos oferece alternativas para sistemas de diferentes dimensões, respeitando os requisitos mecânicos de cada aplicação.

Quando utilizado em conjunto com rolamentos lineares e eixos adequadamente dimensionados, o Suporte SHF contribui para a construção de mecanismos de deslocamento guiado.

Diferença Entre os Suportes SHF e SK G-Motion

A G-Motion oferece diferentes configurações de suportes para eixos lineares, incluindo os modelos SHF e SK.

O Suporte SHF possui construção flangeada, com alojamento circular e dois pontos laterais de fixação, oferecendo uma configuração adequada para determinadas montagens de eixos cilíndricos.

Já o Suporte SK apresenta uma estrutura elevada com base de fixação, permitindo instalar o eixo em uma configuração geométrica diferente.

Ambos são utilizados para sustentar e posicionar eixos lineares, porém apresentam diferenças nas dimensões, na posição dos pontos de montagem e na geometria de instalação.

A escolha entre os modelos deve considerar o espaço disponível, a orientação do eixo, as condições de fixação e as características da estrutura da máquina.

Não existe superioridade universal entre essas configurações. Cada suporte deve ser selecionado de acordo com as necessidades específicas do projeto mecânico.

Cuidados na Instalação e Manutenção

A instalação adequada do Suporte para Eixo SHF é fundamental para preservar a estabilidade e o posicionamento dos componentes.

Durante a montagem, é necessário verificar a compatibilidade entre o diâmetro do eixo e o alojamento circular do suporte.

A flange deve ser fixada em uma superfície compatível, utilizando parafusos adequados às dimensões indicadas no catálogo técnico.

Após o posicionamento do eixo, o parafuso de aperto deve ser ajustado de maneira apropriada para garantir sua retenção mecânica.

É importante evitar apertos excessivos que possam provocar deformações indesejadas ou comprometer a integridade dos componentes.

Em sistemas que utilizam múltiplos suportes, o alinhamento entre os pontos de fixação deve ser verificado para evitar esforços adicionais sobre os rolamentos.

O catálogo técnico da G-Motion recomenda cuidados durante o manuseio e a instalação, evitando impactos e quedas que possam comprometer o funcionamento do produto.

A manutenção deve considerar inspeções periódicas nas condições de fixação, no alinhamento dos eixos e na integridade dos componentes.

Esses cuidados contribuem para preservar as condições de montagem e reduzir o risco de problemas relacionados ao desgaste ou ao posicionamento inadequado.

Por que escolher o Suporte para Eixo SHF G-Motion?

A G-Motion oferece soluções para movimentação linear industrial, disponibilizando componentes destinados à sustentação, orientação e deslocamento de mecanismos móveis.

O Suporte para Eixo Linear SHF combina construção em alumínio, resistência mecânica, excelente acabamento superficial e fixação flangeada, oferecendo uma alternativa para fabricantes de máquinas, integradores de automação e profissionais de manutenção industrial.

Sua configuração com dois pontos de montagem e sistema de travamento mecânico facilita a integração em estruturas compatíveis.

A disponibilidade de oito modelos, com diâmetros de 8 a 40 mm, permite selecionar o componente conforme as características dimensionais de cada aplicação.

O catálogo também destaca o baixo custo da Série SHF, característica relevante para projetos que buscam soluções de fixação com equilíbrio entre funcionalidade e investimento.

Utilizado em conjunto com eixos cilíndricos e rolamentos lineares compatíveis, o Suporte SHF contribui para a construção de sistemas de movimentação estáveis e adequadamente alinhados.

Conheça a linha de Suportes para Eixo SHF G-Motion e encontre a configuração ideal para proporcionar fixação segura, estabilidade e integração eficiente aos sistemas de movimentação linear da sua máquina CNC ou equipamento industrial.
